基于在系统可编程技术的PC运动控制卡研究.docx

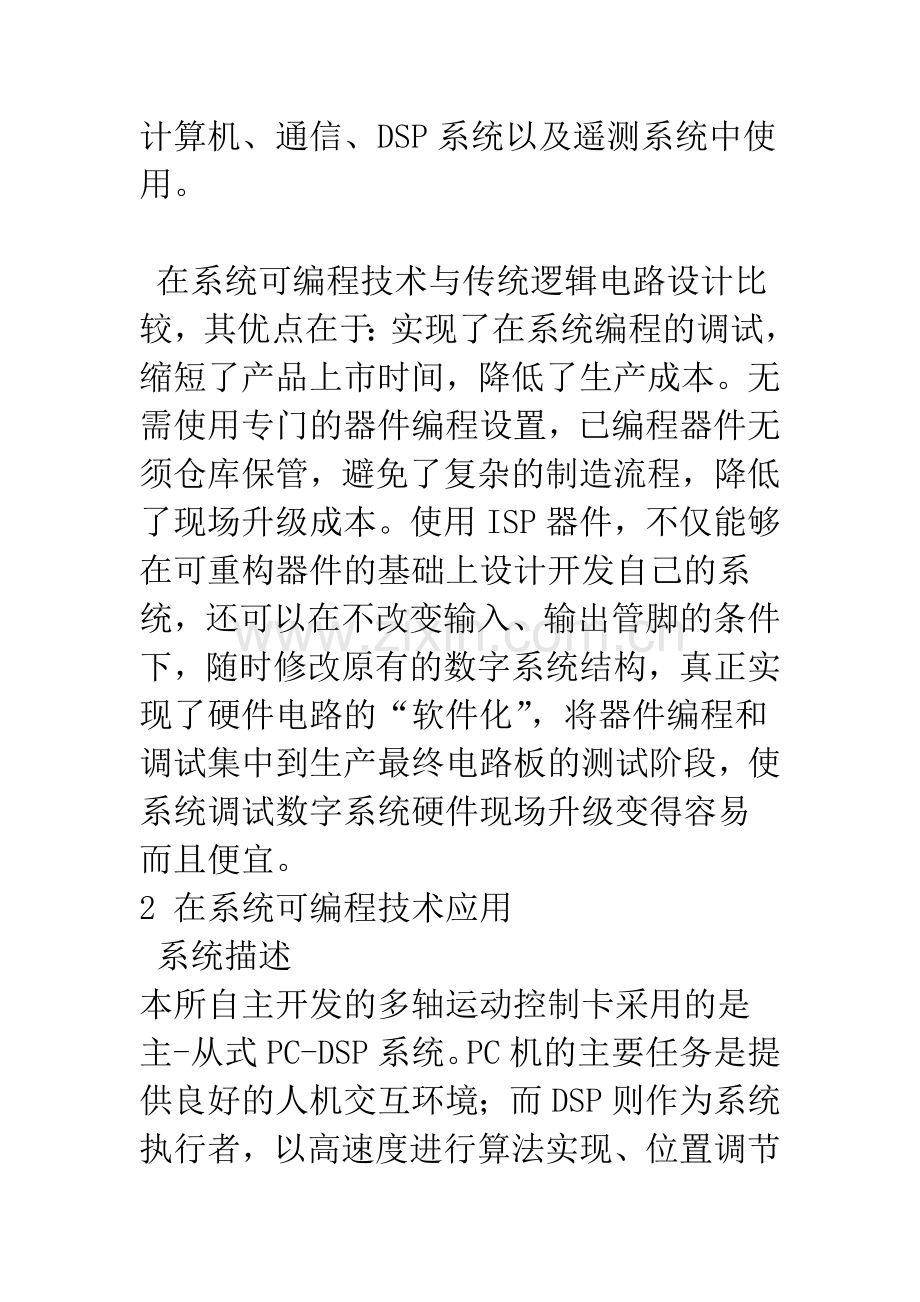

基于在系统可编程技术的PC运动控制卡研究关键词：在系统可编程 双口RAM 多轴运动控制卡当今，数控系统正在朝着高速度、高精度以及开放化、智能化、网络化的方向发展，而高速度、高精度是通过控制执行部件来保证的。以往的运动控制卡主是基于单片机和分立数字电路制作的，用以实现位置控制、光栅信号处理等功能。由于器件本身执行速度慢、体积大、集成度低，并且结构固定，电路制作完成以后，无法改变其功能和结构。采用在系统可编程技术，应用ispLSI器件开发的PCDSP多轴运动控制卡，能够完全解决上述问题，适应数控系统发展的需要。1 ISP器件及其优点ISP器件，是美国Lattice半导体公司于20世纪90年代初开发出的一种新型高密高速的现场可编程数字电路器件，具有在系统可编程能力和边界扫描测试能力，非常适合在计算机、通信、DSP系统以及遥测系统中使用。 在系统可编程技术与传统逻辑电路设计比较，其优点在于：实现了在系统编程的调试，缩短了产品上市时间，降低了生产成本。无需使用专门的器件编程设置，已编程器件无须仓库保管，避免了复杂的制造流程，降低了现场升级成本。使用ISP器件，不仅能够在可重构器件的基础上设计开发自己的系统，还可以在不改变输入、输出管脚的条件下，随时修改原有的数字系统结构，真正实现了硬件电路的“软件化”，将器件编程和调试集中到生产最终电路板的测试阶段，使系统调试数字系统硬件现场升级变得容易而且便宜。 2 在系统可编程技术应用 系统描述 本所自主开发的多轴运动控制卡采用的是主-从式PC-DSP系统。PC机的主要任务是提供良好的人机交互环境；而DSP则作为系统执行者，以高速度进行算法实现、位置调节和速度调节，然后经过16位的D/A将数据送给伺服控制单元。系统不但可以进行高速度高精度控制，同时也是一个DSP伺服系统的开发平台。PC运动控制卡采用美国德州公司DSP芯片TMS320F206作为系统的核心，运动控制卡由ISP模块、DSP-PC通信双口RAM模块、光栅信号输入模块、数/模转换电路模块四部分组成。其中，ISP模块中包括了可变地址的译码电路、输入输出缓冲/锁存器电路、11位的自动加计数器电路、双端口RAM的控制电路以及PC机和DSP测验握手电路。本系统使用Lattice公司的ispLSI系列CPLD来实现这一部分数字电路和逻辑控制电路，如图2所示。双端口RAM访问控制的实现对于本系统来说，PC机要发送控制指令和进行大量数据计算，数据交换应尽可能占用较少的机时和内存空间；此外，PC机的系统总线与DSP之间还要进行大量可靠的数据传输，它们均过多地占用CPU时间，导致CPU效降率低。使用双端口RAM，交换信息双方CPU将其当作自己存储器的一部分，可保证高速可靠的数据通信。我们选用2K8bit的IDT7132，完全能够满足本系统中数据交换的要求。对双端口RAM访问，一般有三种方式，即映射内存方式、DMA方式和扩展I/O方式。映射内存方式访问双端口RAM，不需要周转，访问速度快。实模式及保护模式下，能对确定内存空间进行访问，实现对RAM任意存储单元读写；但在32位的Windows98和Windows NT操作系统下，不支持对确定内存空间的访问，要访问双端口RAM必须编写复杂的硬件驱动程序，难度很大。DMA方式访问端口RAM，传送数据的速度灵活、扩展I/O方式访问双端口RAM，可以按实现要求分配I/O端口，实现对双端口RAM所有存储单元读写，这种方式软、硬件设计都很简单。所以，扩展I/O方式访问双端口RAM是最佳方案。从技术上来说，PCI总线是最先进的，不仅速度快，而且支持即插即用等特性，但控制卡上双端口RAM芯片是8们的IDT7132，而PCI总线是32位。为了简化设计，对PC机一方，采用了16位ISA总线， 通过扩展I/O方式访问双端口RAM。实际占用了两个I/O端口地址，一个作为计数器预置端口地址，一个作为双端口RAM读/写端口地址。PC机在读/写存储器之前，首先要通过预置数端口，用输出指令将要访问RAM存储器的起始地址置入11位可预置加计数器中；以后每访问一次读/写端口，执行一次读/写操作，计数器中的地址就自动加1，计数器输出指向RAM的下一个存储单元。这样，简单地执行I/O指令，就可以传送一批数据。而下位的微处理器采用的是存储器访问方式，它将IDT7132的2K空间映射自己的外存储器中，实现对双端口RAM的任意存储单元的访问。在PC机和DSP对端口RAM访问时，只要不是同时访问同一个存储单元，就允许两个端口对片内任何单元同时进行独立的读/写操作，而且互不干扰。但两个端口访问同一存储单元，会造成同时写或者一侧读一侧写的访问冲突，因此应避免这一访问冲突发生。由于片内逻辑促裁可根据两偶片选或地址信号同时到达的差别，对后到达一侧进行封锁，并同时输出一个BUSY的低电平脉冲信号，利用这一信号，便可解决访问冲突问题。一般来说，标准的ISA总线周期为3个时钟周期，若主板ISA总线时钟为8MHz，则一个时钟周期为125ns；若总线时钟为6MHz，则一个时钟周期为167ns，相应的16位总线周期时间分别为375ns和501ns。所以对于PC机来说，可以将BUSY信号接ISA总线的I/OCHRDY信号线，总线周期中会自动插入一个等待周期，直至BUSY信号拉高；同样，对于DSP，BUSY信号接DSP芯片的READY信号线，系统总线也会自动插入等待周期，从而避免了PCDSP对双端口RAM的共享冲突。 无论是PC机还是DSP，传送数据后都需要通知对方及时提取数据，以免后面数据对前面数据覆盖，这就需要协调PCDSP间的数据交换。通过中断控制器可实现数据交换过程中两个CPU之间相互中断。对于PC机写RAM操作完成之后，PC机通过端口1将中断控制器2置位，DSP响应中断后进入中断服务程序。在子程序中，DSP可以通过端口4将中断控制器2复位。同理，DSP也可向PC机发中断，PC机响应中断后进入断服务程序。 器件选择和输入方法 选择可编程逻辑器件型号时，应注意到ISP模块电路总共使用I/O管脚数目为52个，大约需要1020个GLB单元。所以选用ispLSI1032E-100LJ84芯片来实现ISP模块电路，它的集成度达到6000门，具有64个I/O引脚，寄存器超过96个，32个GLB单元，系统速度为100MHz，从资源和速度上能够满足该多轴运动控制卡的需求。同一芯片内的门电路、触发器、三态门等参数特性完全一样，抗干扰性能比原来分立器件构成的电路也有极大的提高，完全可能实现全数字的I/O电路。使用Lattice公司提供的数字系统设计软件ispEXPERT，逻辑设计可以采用原理图、硬件描述语言以及两者混合采用三种方法输入。本设计采用ABELHDL语言输入和编写测试向量，并且使用自己开发的编程板完成对器件的编程和下载。 主时序设计 以PC机为例，访问双端口RAM分以下两步完成第一步是向PC机I/O端口中的数据端口送数据D0D12，D0D10送至计数器，D11作为可预置计数器的LOAD信号；当D11为1时，计数器装入预置数。D12作为读写控制位，D12为1时，PC机对RAM写操作；为0时，对RAM读操作。第二步是通过PC机ISA总线的I/O端口读写RMA，每完成一次读/写，计数器输出就指向下一个要访问的RMA地址单元。时序如图3所示。3 功能仿真为了保证本系统设计的正确性，在对ISP器件下载以前，首先对系统进行功能仿真。功能仿真的输入信号由ABEL-HDL编写测试矢量给出。仍以PC机访问双端口RAM为例，系统的功能仿真波形图如图4所示。 由图4可以看出，假定访问RAM的0x006地址，在LOAD信号到来后，当IOW的上升沿到来时，预置数写入计数器。然后对双端口RAM进行读操作，PC读信号下降沿到来，这时RAM的OEL端为低电平，CEL端为低电平，RWL置高电平，PC机读取RAM中的数据；当IOR上升沿到来时，计数器输出地址加1，指向下一RAM地址。在预置数重新写入计数器后，对双端口RAM进行写操作。PC写信号上升沿到来，OEL端置高电平，CEL端置低电平，RWL置低电平，PC机将数据写入双端口RAM中，计数器输出地址自动加1。同理，DSP访问双端口RAM也可实现。 该运动控制卡经实际测试可以达到24MHz，时钟信号到达输出延迟为，而ISA总线的数据传输率为16Mb/s，解决了数据传输的“瓶颈”问题，同时避免了以前的运动控制卡执行速度慢、体积大、集成度低，并且结构固定，电路制作完成以后，无法改变其功能和结构的缺点，抗干扰性能比分立器件构成的电路也有极大的提高。实际运行结果表明完全达到了设计要求。实际上，DSP的应用也是本卡的核心技术之一，但是限于篇幅，不再介绍。
