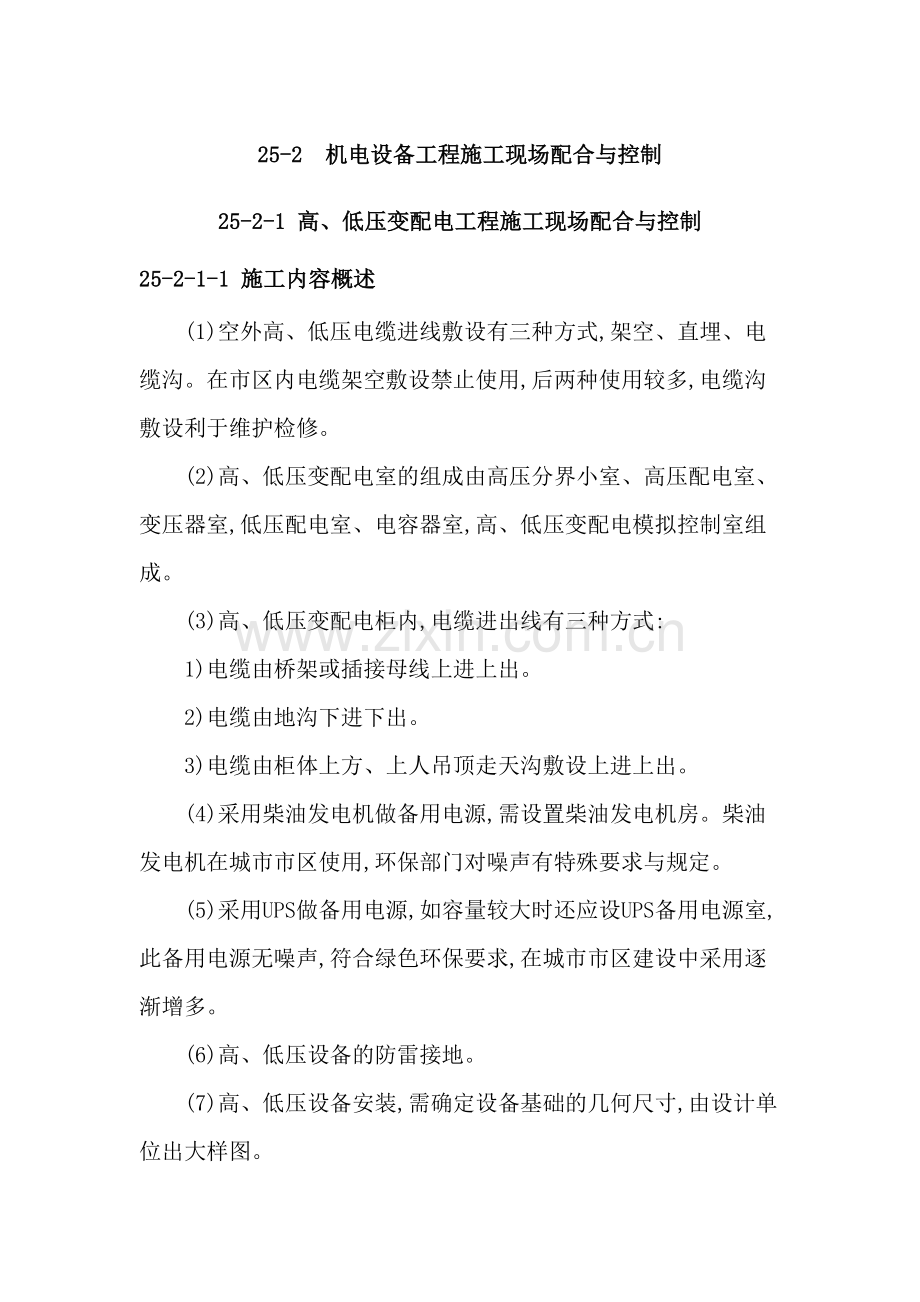

施工手册设备安装常用数据与基本要求机电设备25-2 机电设备工程施工现场配合与控制25-2-1 高、低压变配电工程施工现场配合与控制25-2-1-1 施工内容概述(1)空外高、低压电缆进线敷设有三种方式,架空、直埋、电缆沟。在市区内电缆架空敷设禁止使用,后两种使用较多,电缆沟敷设利于维护检修。(2)高、低压变配电室的组成由高压分界小室、高压配电室、变压器室,低压配电室、电容器室,高、低压变配电模拟控制室组成。(3)高、低压变配电柜内,电缆进出线有三种方式:1)电缆由桥架或插接母线上进上出。2)电缆由地沟下进下出。3)电缆由柜体上方、上人吊顶走天沟敷设上进上出。(4)采用柴油发电机做备用电源,需设置柴油发电机房。柴油发电机在城市市区使用,环保部门对噪声有特殊要求与规定。(5)采用UPS做备用电源,如容量较大时还应设UPS备用电源室,此备用电源无噪声,符合绿色环保要求,在城市市区建设中采用逐渐增多。(6)高、低压设备的防雷接地。(7)高、低压设备安装,需确定设备基础的几何尺寸,由设计单位出大样图。(8)高、低变配电设备安装调试。由上述高低压变配电工程施工内容可知,配合专业工种有土建、通风空调、消防、给排水、弱电工程等多专业工种施工,协调配合是关键。25-2-1-2 施工现场配合要点1基础工程施工配合(1)依据设计要求与规定,利用建筑物基础做接地装置,或利用建筑物桩基与结构基础相连做接地装置,并由基础主筋焊接成接地网。(2)防雷接地引下线由基础钢筋与柱钢筋相连,焊接出两根防雷引下线,并引至屋顶与防雷网焊接成一体。(3)强弱电接地干线由基础同一点处引出,有变配电设备用接地干线、保护接地干线(PE线)、弱电接地干线(弱电接地干线穿PVC塑料管),上述接地干线按设计要求与规定,引至各室或机房。2结构工程施工配合(1)随结构钢筋绑扎,在由设计要求规定的柱上,两根主筋防雷引下线同时施工。(2)竖井预留板洞,楼板预留板洞,墙体预留洞。(3)预埋铁件,按设计要求规定,在顶板上或墙体上进行预埋铁件施工。首先找准标高、坐标位置,预埋铁件之间距离应准确。(4)预埋套管,根据施工图要求,选择套管口径,确定根数,按规定标高、坐标位置进行预埋。(5)依据设计对高、低压柜柜体选型确定基础几何尺寸,提供给土建主管技术人员安排施工。(6)确定油浸变压器混凝土轨道基础、蓄油坑的几何尺寸,提供给土建主管技术人员安排施工。(7)柴油机房内设备基础,应及时提供给土建技术人员安排施工。(8)外线施工涉及电缆进户或出户的电缆沟敷设或直埋敷设。3装修开始时高低压变配电设备安装插入25-2-1-3 施工现场控制重点1高、低压变配电工程施工依据(1)高、低压变配电工程施工图,必须经当地主管供电部门审核批准方可施工。(2)审核施工图是否由具有法人资质证明的设计单位设计,施工图上应盖有施工图字样的标识,并注明施工图设计日期,允许使用日期,确认施工图有效方可使用。使用设计修改后的再版图时,必须办理上述手续才允许使用。对于过期作废施工图,应及时加盖施工图作废章,并注明日期,不允许废图在施工现场流通使用。(3)依据施工图组织设计交底,并及时办理设计变更洽商,注意区分开技术性和经济性设计变更洽商,这是竣工后办理决(结)算的依据。(4)审核高、低压变配电工程的施工组织设计:1)技术、质量交底是否符合施工图内的主控项目的要求与规定,依据应符合现行国家标准和规范。2)编制的材料计划、设备加工订货计划和劳动力安排计划,应保证跟进土建工程进度计划不受影响。关键是设备加工订货,应明确加工周期,到现场日期,不得延误,确保竣工工期。3)确定大型设备在建筑物内的通道。4)业主、监理、施工单位列出各自组织架构网络、总负责人姓名、通信联系方式,以便工作协调。2高、低压变配电工程施工前的控制(1)会同建设单位和供电部门核实高压电缆进线预留管的标高、坐标位置、数量、管径是否符合实际。如有变化应办理设计变更洽商。(2)检查变配电室门、窗的封闭、开启方向、设备运输通道、屋顶是否做防水处理。(3)核实设备基础尺寸,按提供的施工图进行施工,发现问题及时纠正。(4)检查变配电室内不应有水平或垂直的给排水管、冷热水管。(5)变配电室结构混凝土内的添加剂和装修用的涂料化学成分,是否影响送电运行和人体健康。(6)变配电室内应有良好通风条件,保证变压器、电容器、带负荷开关等发热设备和部件能及时散热。3对变配电设备的加工订货厂家的控制审核变配电设备厂家是否具备下列条件:(1)具有法人营业执照和生产许可证。(2)资信证明,了解资金情况及赔付能力。(3)商务合作证明或协议,代理商出示。(4)企业业绩和产品介绍的相关检验证明(包括彩页样本)。(5)具有质量保证体系认证文件和售后服务承诺。在投标文件报价等条件进行综合平衡后,择优选定设备厂家。4变配电设备技术指标重点控制(1)变配电设备技术指标,应满足设计要求及规定,保证使用功能,安全可靠运行。(2)变压器应向厂家提供高压、低压一二次接口是母排螺栓连接还是插接母线连接;变压器内部用的电风扇对电源的要求。(3)高压柜、低压柜的进出线要求,接地母排和PE母排安装位置要求;多根电缆在同一开关出线,要求开关出口设置II形过渡板。(4)消防要求两路电源能满足自投和互投;提出在火灾状态下,对非消防电源切断范围,并要求有切断信号回音。(5)模拟屏模拟信号和数字信号采集,是经过高、低压开关辅助接点获取的,或由仪表经过传感器获取的;有关接点是采用常开的还是采用常闭的,是有源接点还是无源接点,按设计提供的模拟图所列清单为依据。(6)楼宇自控系统要求厂家预留控制接口的数量,接点是常开还是常闭;是有源还是无源,列出清单由设备厂家负责增加设置。(7)直流控制屏厂家负责提出要求,如一二次接口的导线截面、端子的个数,线号、接线位置,以及对电压、电流、导线截面等列出清单,供给高压设备厂家设置。5高、低压变配电设备安装控制(1)设备进场开箱检查是关键环节:1)检查人员应由建设单位或监理单位、施工安装单位、供货单位代表组成,共同进行核验并做好记录,各方签字确认合格。2)依据设计的施工图及设备技术文件和清单,检查设备及附件和备件的规格型号、数量是否符合设计要求,部件是否齐全,有无损坏丢失。3)设备出厂资料应齐全。例如设备图纸、安装使用说明书、出厂试验报告、出厂合格证书、装箱清单等产品的技术文件应齐全。4)所采用的设备及器材均应符合现行国家有关规范的规定,并在设备上设置铭牌标识。5)设备外观检查无机械损伤及变形,油漆完好无损伤。6)设备内部观察检查,关键是导线连接部位、压头和接地等主控项目必须符合现行国家有关规范的规定。(2)设备安装应严格控制工艺流程,首先,技术交底应明确主控部位的操作要求及注意事项,并下达给每个操作人员认真执行;同时,加强自检、互检、交接检过程控制、竣工控制,确保设备安装质量达到优良标准。(3)设备调试运行控制:1)检查设备调试运行报告中调试程序是否符合要求,应做的调试项目全部包含在程序内,调试过程中应注意的设备和人身安全保证措施应完善,调试检验单据齐全,经审核合格方可进人调试工作。2)交接试验应由当地供电部门许可的试验单位进行。试验标准应符合现行国家有关规范的规定,以及产品技术文件的有关规定。3)设备送电前应做全面检查,确认符合安全试运行条件时方可投入运行。4)设备送电调试运行根据实际情况,决定是半负荷调试运行还是满负荷调试运行,或是二者全进行。(4)设备安装调试完毕在交付使用前的成品保护,应根据现场实际情况,确定成品保护措施,保证劳动不受侵犯和损坏。(5)竣工资料和文件的整理应符合现行国家有关规范规定,按程序列出名目,做好竣工交验准备。25-2-2 通风空调工程施工现场配合与控制25-2-2-1 施工内容概述通风空调工程由通风系统和空调系统组成。通风系统由送排风机、风道、风道部件、消声器等组成。而空调系统由空调冷热源、空气处理机、空气输送管道输送与分配,以及空调对室内温度、湿度、气流速度及清洁度的自动控制和调节等组成。(1)通风系统主要功能是送排风,例如防排烟系统、正压送风系统、人防通风系统、厨房排油烟、卫生间排风等,经过风管和部件连接,采取防振消声等措施达到除尘、排毒、降温的目的。(2)空调系统主要功能是经过空气处理,实现送排风、制冷、加热、加湿、除湿、空气净化等项目,提高空气品质,满足室内对温度、湿度、气流速度及清洁度的要求。空调冷源采用各类冷水机组;热源采用热泵型冷热水机组、地热、电加热器、锅炉加热等;送排风采用风机;空调水采用水泵和水管系统控制;并有中央空调系统和中央空调末端设备区分,末端设备由风机盘管及其它部件等组成。(3)通风空调工程施工主要内容:1)风管、风管部件、消声器、除尘器等制作与安装。2)风管及部件、制冷管道防腐保温。3)空气处理机(室)、风机盘管和诱导器、通风机、制冷管道、冷水机组或冷热水机组等安装。25-2-2-2 施工现场配合要点1结构工程施工配合土建结构工程施工时,通风空调主要任务是预留风管和冷热水管道的孔洞、预埋套管和铁件。预埋铁件主要用于大口径风道和冷热水管道做吊支架固定。(1)预留孔洞和预埋套管与铁件,需配合土建施工进度及时确定标高、坐标位置、孔洞几何尺寸。(2)应提前统计预留孔洞需做木盒(箱)的数量、规格尺寸,自行预制加工或委托土建协助加工制作。(3)配合土建墙体、楼板钢筋绑扎及时安装木盒(箱),需要预留的孔洞应提前与土建技术负责人确定。由土建施工单位安装木盒(箱),通风空调单位负责检查木盒(箱)标高、坐标、几何尺寸等是否符合设计要求。经检验合格后通知土建可做混凝土浇灌施工。(4)结构钢筋不允许随意切割,需要切割时,应向土体技术负责人报告,经确定补救方案后再施工。(5)通风空调预留孔洞较大、较多,经常同给排水、消防喷淋、消火栓、强弱电管线与线槽等碰撞。应及时组织各专业协调会,提出施工图中标高、坐标位置、孔洞几何尺寸过大、管路平行敷设或垂直敷设过多、过密、碰撞问题,合理调整标高和坐标位置,并应及时办理设计变更洽商。(6)通风空调设备基础较多,机房多,管线多,需及时提出各机房设备基础的几何尺寸和做法,提供给土建协助施工。(7)防排烟用结构风道由土建施工完毕,应及时进行检查,防止建筑垃圾遗留在结构风道内,同时要求土建砌筑人员用水泥砂浆把风道内壁抹平,把缝隙封堵严实,防止漏风。(8)屋顶通风空调设备,如屋顶风机、冷却水塔等设备体积较大、载荷重。当建筑物结构封顶,土建拆塔吊之前,应将这些大型设备利用塔吊运到屋顶安装部位。(9)土建做屋面防水层之前,通风空调专业应把防排烟风机基础位置图做法提供给土建专业,由其负责施工。(10)屋面做防水之前,通风空调在屋面的设备电源管和控制管,都应敷设在防水层下面的找平层内(隔热保温层内),电源、控制线防雷保护地线同时接到位,甩口到电机或控制箱接口处。(11)将各种风口标高、坐标位置、几何尺寸、数量提供给土建施工,同时配合土建检查各种风口是否符合设计规定。2装修工程施工配合(1)中央空调系统主机房有冷热源设备房即冷冻机房和热交换站(包括水泵)、空调机房、风机房,检查设备基础尺寸是否符合设计要求和规定,给排水管、电源线管和控制线管是否按设备工艺图施工接口到位,发现问题及时找相关施工单位解决。(2)检查通风和空调机组预留的新风进口的风口百叶、数量、规格尺寸、位置应符合设计要求规定。如果有出入,要及时调整加工订货。(3)检查落实通风空调预留的孔洞、预埋铁、套管(有钢套管或防水套管)、标高、坐标位置、孔洞的几何尺寸,检查预埋铁件的间距是否符合设计要求规定,数量准确。如发现遗漏及时找土建商议剔凿修补。(4)通风管、静压箱、消声器、风机盘管在吊顶中施工时,应及时与土建技术负责人,落实屋顶至吊顶内侧面的间距,吊顶对地面的标高、做法。依据通风空调的施工图,同土建专业和其它各专业进行协调,确定风道以及其它设备的最佳位置及合理走向。(5)支管风管的甩口位置与各种风口的甩口位置,是依据吊顶做法分格图进行布置的。土建吊顶龙骨未安装时,风道应先把保温层施工完。土建封吊顶、顶板时,配合土建施工将风口逐个调整顺直,然后用木框固定好风口。(6)在没有吊顶的部位管道需要保温时,需等土建墙面、顶棚抹灰、油浆等湿作业施工完毕后,再安排保温施工,防止土建施工人员蹬踏管道、污染管道,影响保温质量。(7)在设有吊顶的部位,如果安装风道后影响装修人员的操作空间,可先将吊支架安装完毕,风道暂时不装,等待装修施工完后再安装风道。(8)风机盘管安装的高度和位置,应依据施工图和土建吊顶的高度确定,考虑向下或侧向风口的安装。同时与其它专业协调配合,确定连接进出水管的标高、凝结水管的坡度等后再进行安装。(9)卧式暗装风机盘管电机与屋面有15cm以上的净距,保证电机电源线安装距离。(10)利用膨胀螺栓固定吊杆安装风机盘管时,应保持风机盘管的水平度,调整垂直平行,使其均匀受力,安装牢固。发现膨胀螺栓孔在顶板上炸裂,使吊杆固定不牢固,应及时修理孔洞或移位解决。(11)风机盘管安装时,应注意进出水方向判断方法,应面对出风口,若进出水口在其左侧即为左进水,在其右侧即为右进水,一般立式明装盘管多为后出(进)水。总之,进出水口均在一侧布置,进出口顺序是下进上出,注意安装时不得接错位置。(12)冷却塔安装前应复核塔混凝土基础,应符合设计施工图尺寸规定,同时还应与设备厂家提供的型号的样本基础尺寸相符。(13)检查人防新风风管,排风风管的穿墙洞和穿楼板洞的洞口尺寸、标高、坐标位置应符合设计要求与规定方可进行管道施工。(14)检查人防测压管是否采用20以上钢管,从人防指挥中心引至0以上,室外距散水上30cm处,两端安装接线盒,室外盒子安装算子。(15)检查滤毒室的穿墙洞数量、孔洞尺寸应符合设计规定。(16)预留孔洞位置不准,标高过低或过高,位置偏移或歪斜,需剔凿修复。先检查统计数量,报告土建后再行剔凿。遇到割钢筋时,需及时请示土建技术人员与设计准许,落实方案后施工。(17)预留孔洞处由于土建楼面或墙面抹灰层超过设计规定厚度,需要扩孔时,应及时统计数量配合土建修改洞口尺寸。(18)正压送风机安装完毕,调试运行中发现正压送风不合格。1)检查核算正压风机是否选型过小,还是风机质量问题,如转速不够、扇叶角度不符合要求造成风压与风量不合格,及时找设计对正压风机进行核算,或找设备厂家更换不合格风机。2)检查风道几何尺寸是否符合设计规定,如由于风道几何尺寸过小,需重新计算风压、风量,选择合适正压送风机。3)检查风道砌筑缝隙是否过大,缝隙过大要求土建封堵抹平整。4)检查风道抹面是否粗糙或未抹灰造成风阻过大,造成风压和风量不足,确认后由土建专业人员修复。5)防火门密闭性能差,造成前室和楼梯间不能保持余压;及时找土建修复防火门,达到密闭性能好,保持应有的正压值。(19)冷却水塔进出水管道应由土建设置支墩和支架。由电工配合敷设的电线管接口设置到电机接线盒位置处,接地线引至金属构架上,连接牢固可靠。(20)各种管道和风道在吊顶内安装时,空调水管宜安装在靠墙一侧平行敷设,并留出足够保温的操作距离,同时考虑与其它各专业管道和金属线槽的施工顺序,防止相互碰撞。25-2-2-3 施工现场控制重点(1)通风空调工程施工图审核:1)审核施工图是否由具有法人资质证明的设计单位设计,确认施工图有效方可使用。2)依据通风空调施工图,认真审阅,发现问题,列出问题的部位,提供给设计单位,组织设计交底,将提出的问题形成解决方案文件,进行会签确认,并及时办理设计变更洽商。(2)审核通风空调工程施工组织设计,重点检查专业配合、机房做法、风道做法、管道及盘管风机设备的做法和调试检验方法。(3)技术质量交底应符合通风空调施工图内的主控项目的要求与规定,依据现行国家标和规范。(4)编制通风空调工程用材料计划、设备加工订货计划、劳动力安排计划、施工进度计划,所制定的通风空调计划应保证跟进土建工程施工计划不受影响。关键是确定设备的规格型号、加工周期、到现场日期,保证设备安装顺利进行,不得延误竣工工期。(5)水冷机组或风冷机组、冷却塔、大型风机、新风机组等设备在建筑物结构施工和砌筑内隔墙和板孔封堵时,应预留出大型设备搬运通道。(6)业主、监理、施工单位列出各自组织架构网络,总负责人姓名、通信联系方式,以便工作协调。(7)通风空调工程在设备、风道、管道安装之前,应对各机房的设备基础、风机基础、冷却水塔基础等进行核实,确认无误才允许进行设备安装。(8)通风工程的风管及部件制作,应考虑所用材质,确定是现场加工,还是向生产厂家订货。现场制作所用各种加工机械现场场地是否容许放置,放置不下时,还得考虑场外加工。如向生产厂家订货,应将管道材质确定,并提供管道几何尺寸、管道部件规格尺寸、连接管道方式等,确定加工周期、到场日期。(9)认真检查预留孔洞的数量、几何尺寸、标高、坐标等是否符合施工图要求,不得遗漏。(10)认真检查套管的数量、管径、标高、坐标位置是否符合施工图要求,不得遗漏,套管歪斜应及时调整,走向应横平竖直。(11)通风空调设备及配件的加工订货对厂家的控制,详见本书25-2-1中有关内容。(12)通风空调工程施工同消防配合的控制:1)虽然70防火阀、280排烟防火阀、正压送风口和排烟风口属于通风系统订货,但消防报警需在上述设备上获取联动控制辅助控制接点,应由建设单位、电气专业单位、通风单位、消防施工单位和设备供应厂家共同商定,确保消防联动功能实现。2)70防火阀、280排烟防火阀、正压送风口和排烟风口在竣工验收前要各施工单位参加联合检查,功能应符合有关消防规范(高规)的规定。(13)楼宇自控系统需由通风空调系统进行,将温度、流量、压力、湿度、电量等参数经模拟传感器、数字传感器进行微机集中控制。因此,要求各专业相互协调,商议加工订货,确定各专业设备应提供给自控用的有源接点数和无源接点数,确保楼宇自控功能顺利实现,并符合现行国家标准和规范。(14)通风空调施工单位,应向给排水专业提需要的供水点、需要的管径大小和供水点位置,同时提供泄水点的具体位置。(15)通风空调施工单位,应向电气施工单位提供电源容量、电压、电流大小、管径、导线截面、供电点设备接口具体位置。(16)室内吊顶送风口与回风口经常与照明灯具、感烟或感温探测器等相碰撞时,各专业应及时到现场协调解决。(17)走道吊顶内各专业管道集中处,风道风口、照明灯具、感烟探头、强弱电线槽、给排水管道、消防喷淋管道、喷淋头等经常相碰,在施工前为避免各专业之间管道相碰,应及时召开协调会,安排好各专业管道标高错开,位置错开。通风管道尽量向墙的一侧靠,给其它各专业管道留出余量。其它管道首先给无压管道让路,有压管道和电线管道穿插在其中。综合协调应在现场核实实际尺寸,这样对调整布局最有把握。25-2-3 电梯工程施工现场配合与控制25-2-3-1 施工内容概述电梯工程主要施工内容由电梯机房、电梯轿厢、电梯井道、电梯厅站(或称电梯前室)四大部分工程施工组成。(1)按电梯用途分类:有客梯、货梯、客货两用电梯、消防电梯等。(2)按电梯运行速度分类:有低速电梯、中速电梯、高速电梯。(3)按曳引电动机的电源分类:有交流电梯、直流电梯、交流变频电梯。(4)按驱动方式分类:有曳引电动机驱动、液压驱动(有直接柱塞顶升式和侧柱塞式两种)。(5)按有无蜗轮减速机分类:有齿轮电梯,有蜗轮减速机,用于低速、中速电梯。无齿轮电梯,曳引轮和制动轮直接固定在曳引机的轴上,用于高速电梯。利用无级变速装置控制调节电梯速度。(6)按机房的位置分类:机房设置在井道的顶部、机房设在井道的底部。钢丝绳驱动的电梯,机房一般都设置在井道的顶部;而顶升式、液压式、螺旋式的电梯,其机房一般设置在井道的底部。(7)自动扶梯是由扶手、梯级、导轨、踏板、胶带的楞齿及梳齿、护壁板、内盖板、外盖板、围裙板及电动机传动机构组成。(8)自动人行道(有扶手或无扶手)是用支撑踏板、滚轮、链条、电动机拖动的水平运载工具。25-2-3-2 施工现场配合要点1结构工程施工配合(1)电梯厅站上的外呼装置和信号装置,随土建结构施工进行预留盒(箱),暗埋管线,有目的层指示器、厅站综合指示器、厅站运行方向指示器,厅站呼梯按钮的标高、坐标位置、盒(箱)几何尺寸应符合厂方要求规定。(2)电梯井壁预埋铁应配合土建结构施工将按厂方要求规定进行预留预埋。(3)电梯井壁是砖结构时,采用导轨支架孔洞,用混凝土筑导轨支架,应约请土建施工人员协助封堵孔洞。(4)电梯底坑厂方考虑需要缓冲器的固定座时,需设置检修用的梯子或带门的检查口,由土建专业协助施工。(5)电梯机房曳引设备基础、控制柜基础根据厂方设备基础工艺布置图、几何尺寸、位置尺寸由土建专业协助施工。2装修工程施工配合(1)电梯工程施工与土建装修配合:1)电梯厅门安装放线,确定地坎、牛腿及牛腿支架的安装位置。2)安装电梯门立柱、上滑道、门套、采用预埋铁固定;若为砖墙,可采用剔墙眼、埋注地脚螺栓固定。3)凡是需埋入混凝土中的部件,应经有关部门检查办理隐蔽工程手续后,才能浇灌混凝土。4)电梯机房门窗、墙面、地面(采用地板应使用防滑材料)、屋面应做防水处理。(2)电梯机房依据厂方设备布置图,由电气专业人员施工照明及动力电源至控制柜和电机接线盒的管线。(3)电梯机房至电梯井内敷设的管线或线槽,应由电气专业人员配合施工。(4)电梯轿厢内照明,由电气专业人员配合施工。(5)电梯轿厢内保安监控线路及设备,由安防专业施工。(6)消防报警系统设置的感烟控测器、消防报警按钮,由消防专业人员施工。(7)楼宇自控专业需要的电梯启停运行等控制信号,由电梯专业施工人员与生产厂家配合设置控制点数,明确是有源接点还是无源接点,不得遗漏。(8)电梯厅门及门套安装时,提前与土建装饰工程施工专业配合,搞清楚电梯厅门前室装饰采用什么材料做墙面。如采用大理石材做墙面时,厅门及门套及时根据大理石材板厚和墙厚调整安装尺寸。25-2-3-3 施工现场控制重点(1)电梯工程施工图审核:1)审核施工图是否由具有法人资质证明的设计单位设计,确认施工图有效方可使用。2)依据电梯施工图和土建结构图,认真审核电梯的规格型号、参数、用途性能,开门方式与井道厅门,机座和钢梁位置是否与土建结构图相符,发现问题及时处理。3)审核井道底坑深度、顶站高度、机房楼板承重量、机房供电电源位置、容量,保护接地应符合电梯施工要求及设计规定。4)依据电梯井道、机房布置施工图,统计预留孔洞和预埋铁件数量。孔洞包括:机房楼板孔洞、每层厅门按钮孔洞和厅门上方指示灯盒等孔洞。预埋铁件包括:电梯导轨架及厅门预埋铁和井道配管配线预埋铁等。5)依据电梯布置图和安装图,将审阅发现的问题集中汇总,列出问题的部位,提供给设计单位,组织设计交底,将提出的问题形成解决方案文件,进行会签确认,并及时办理设计变更洽商。(2)电梯工程施工组织设计审核:1)重点检查电梯机房、轿厢、井道、厅站的工艺及做法,以及调试检验方法。2)电梯加工订货是关键,但有两种情况:建设单位在结构设计时,对电梯订货不够重视,由设计单位根据建筑物楼层、出入人员数量大致情况选电梯型号及井道尺寸,并按建筑结构图施工。由于建设单位考虑不周,井道与电梯轿厢尺寸出入较大,最后结果是以井道实际尺寸选型电梯。建设单位在结构设计时,会同设计与生产厂家共同确定电梯型号规格、井道几何尺寸、机房设备基础、门厅几何尺寸等,全部落实在结构设计前期,一步到位,给施工提供方便。3)确定电梯的型号规格、数量、加工周期、到现场日期、设备安装日期、竣工日期。4)检查电梯工程施工材料计划、加工订货计划、劳动力安排计划、施工进度计划,这些计划应与土建总施工进度计划相对应,确保总工期进度顺利完成。(3)电梯施工技术质量交底,应符合电梯布置图和安装图,进一步落实施工工艺和做法,保证施工项目按规定的设计要求执行,同时符合现行国家标准和规范的规定。(4)重点了解机房建筑结构梁承受的载荷,应能保证设备静止时的静载荷,还应保证设备运动时的动载荷。(5)核对底坑深度,在安置缓冲器部位是否能保证轿厢内人身安全。(6)核对轿厢的顶部间隙是否符合现行国家标准和规范规定。(7)设备安装前,检查各受力点是否符合设计要求,如支撑厅站地坎槽钢、门厅支柱、轿厢导轨底板、对重导轨底板等,发现结构问题,查明原因,及时解决。(8)电梯工程进行系统调试时,应对消防报警控制信号、保安监控控制信号、楼宇自控控制信号全部协同各专业施工人员,分别进行调试运行,合格后,方可进行竣工核验。(9)结构封顶拆除外用临时用塔吊前,同土建协商将机房设备如曳引电机、控制柜等重量大的设备及时吊到位,运进机房。(10)搭设电梯井架安装导轨时,应进行井架施工方案设计和审核,符合安全规范要求方可使用。(11)电梯轿厢、导轨、门厅设备及部件到施工现场,首先进行清点,由建设狡位、监理单位、施工单位、生产厂家四方共同检查,确认外观、数量符合装箱清单和设计要求,共同签字。经确认后,及时将设备及部件运到建筑物内,保护好,以备使用时完好无损。25-2-4 动力工程施工现场配合与控制25-2-4-1 施工内容概述民用建筑工程中常见的动力用电有通风机械动力用电;空调机动力用电,空气处理机动力用电;新风机组动力用电;锅炉房动力设备用电;水泵站、潜水泵、排污泵、压力泵、消防泵、喷淋泵等动力用电;电梯曳引机械动力用电;厨房炊事设备等动力用电。上述用电动力设备由交流电动机、保护电器、启动控制设备、电线、电缆穿过管道或桥架、金属线槽等保护管或槽组成动力用电系统。在电气专业施工中,综合建筑物内所有动力设备用电,称动力工程。动力工程施工涉及的面广,各专业都能涉及到,因此加强施工现场配合与控制管理很重要,否则将影响施工工期,延误竣工期限。25-2-4-2 施工现场配合要点1动力工程施工与土建结构工程施工配合(1)土建在结构施工中,有混凝土搅拌站动力用电、混凝土输送泵动力用电、塔吊动力用电,还有混凝土振捣捧、各种电动机械、各种电焊机及手持电动工具用电等。首先应了解各种设备动力用电容量、使用地点(位置),然后考虑施工现场临时用电的设置,暂设配电箱的容量、开关数量、导线截面、柜体尺寸等。敷设电缆挖沟回填由土建协助施工。(2)高层结构暂设施工动力用电,由土建施工单位配合将配电柜安装在一个吊笼中,吊笼与配电柜连接保护接地线。吊笼在电梯竖井中,将供电电缆牢固地绑在吊笼上,随土建结构层面向上提升到施工层面上,供动力设备用电。应每隔三层将电缆固定在结构上,防止由于自重造成电缆下坠断裂事故。同时,每层电梯厅门内设遮挡,注明电缆有电危险,谨防人身事故发生。(3)依据通风系统平面图,找出通风机的具体位置,了解风机数量、规格型号、电压等级、容量、风量、机座安装形式、基础位置尺寸,绘制风机安装大样图,由土建专业协助施工。电线管预埋、桥架或金属线槽穿墙或过楼板洞、预埋固定吊支架用的铁件,由电气专业人员配合土建专业施工。(4)中央空调系统施工依据施工图,确定空调机房位置,了解中央空调机组是冷水机组还是风冷机组及动力控制柜,确定生产厂家的产品规格型号、设备机座与基础位置尺寸,由土建专业协助施工。空调机房所需预留的管线和线槽经过的墙洞、板洞、暗埋的管线由电气施工人员施工。(5)冷却塔混凝土基础尺寸应按生产厂家提供的产品型号给出的基础尺寸,进出塔水管设置的支墩,由土建协助施工。冷却水塔风机电线管预埋,由电气专业人员施工。(6)热水锅炉用电设备有引风机电动机、鼓风机电动机、炉排机电动机、提升机电动机、上煤机电动机、出渣机电动机,并配置了配套控制柜。附属设备有循环水泵、补水泵、盐水泵和消烟除尘等动力设备。总之,设备较多,需要统计出哪些设备是做设备基础的;哪些设备在锅炉上已安装,只需提供主回路电源和控制回路电源。将统计出来的设备基础尺寸位置,提供给土建专业施工。控制柜至电动机的管线暗敷设由电气专业人员施工。(7)消防系统防排烟风机,有的利用结构风道进行加压送风或排烟,因此结构风道砌筑时,内壁缝隙应封堵严实,防止结构风道内壁漏风;同时,要求风道内壁表面抹灰平整,目的是减小风的阻力;各层风口预留孔洞尺寸与生产厂家产品风口安装尺寸相符,保证结构风道上的风口不剔凿修补。2动力工程施工与土建装饰工程施工配合(1)动力设备安装,在施工前应与各个专业在用电动力设备接口处,划分出施工责任部位,如电气施工人员将管线甩口到达的具体部位。分工明确后,各方在会议纪要上会签。在施工期间各专业按责任区域完成后碰头,防止会后扯皮现象发生。(2)动力开关柜安装:1)动力开关柜的设备材料应符合国家或部颁现行技术标准,符合设计要求,出厂合格证、设备铭牌、厂家名称、附件、备件全都齐全。2)安装基础使用的型钢,应无明显锈蚀,材质证明及合格证齐全。二次结线导线应带有”长城”标志的合格证。3)土建施工预留孔洞、预埋铁件标高、坐标、基础尺寸均符合设计要求。4)墙面、屋顶抹灰、喷浆等湿作业完毕,屋顶做防水处里面无漏水,地面无渗水,门窗玻璃安装完毕。5)设备搬运由起重工作业,电气专业人员配合。确定设备重量、运输距离,可采用汽车、汽车吊配合运输、人力推车运输或卷扬机滚杠运输。6)动力控制柜顶部有吊环时,可采用吊索穿在吊环内,无吊环时吊索应挂在四角主要承力柜体处,不应将吊索吊在设备部件上,吊索的长应一致,防止柜体变形或损坏部件。(3)室外电动机安装,应有防雨措施。室内、室外电动机外壳应作保护接地。(4)固定在基础上的电动机,一般不应有小于1.2m维护通道。(5)采用水泥基础时,设计无要求,基础的质量一般不小于电动机质量的3倍。基础各边应超出电机底座边缘1015cm。(6)稳固电机的地脚螺栓应与混凝土基础牢固地结合成一体,浇灌预留孔时应及时清洗干净。螺栓本身不应歪斜,机械强度应满足要求。(7)稳装电机垫片一般不超过3块,垫片与基础接触面应严密,电机底座安装完毕应及时进行二次灌浆。(8)暗装配电箱的固定:根据箱体几何尺寸,核实预留孔洞与箱体几何尺寸略大1015mm,将箱体放进预留孔洞内固定好,并用水泥砂浆填实周边缝隙抹灰平齐,待水泥砂浆凝固后再安装盘面和贴脸。如箱底与外墙平齐时,应在外墙固定金属网后再做墙面抹灰,不允许在箱底板上抹灰。安装盘面要求平整,周边间隙均匀对称,贴脸(门)平正,不歪斜,螺钉垂直,受力均匀。25-2-4-3 施工现场控制重点(1)动力工程施工图审核:1)审核动力施工图是否由具有法人资质证明的设计单位设计,确认施工图有效方可使用。2)依据动力施工图及各专业机房动力用电进行统计核实,了解用电部位置、动力设备、名称、容量,了解控制柜进出线方式,是上进上出还是上进下出,或是下进下出,确定进出线路由,考虑预留孔洞、预埋吊架路由或预埋铁件路由。3)经过认真阅读动力施工平面图及各专业动力施工图和机房动力用电大样图,同时结合土建结构图进行比较分析,发现施工图中问题集中汇总,列出问题的部位,提供给设计单位,组织设计交底,将提出的问题形成解决方案文件,进行会签确认,并及时办理设计变更洽商。(2)动力工程施工组织设计审核:1)重点审核动力用电设备数量、容量、供电部位、电线和电缆的规格型号,了解敷设方式是暗埋管线还是明装管线,是用线槽敷设还是用金属管敷设,并列出相关的动力设备施工工艺流程图和做法,以及动力设备调试的检验程序。2)动力设备的加工订货,对大型动力设备,如体积大、重量大、运输难度大的,需提前考虑确定设备选型、加工周期、到达现场日期。3)结构施工中将大型设备通道考虑好,如向地下3层运输大型设备,首先在楼板施工时,预留好大型孔洞,准备吊装运输大型设备通道,同时还需考虑吊装梁承重是否能承受重载荷,编制大型设备运输通道方案,经设计审批后实施。4)大型动力设备布置在屋面上,还需与结构设计考虑楼板载荷是否能承受,如果不能承受是否加承重梁,这些问题都需拿出解决方案,经设计审批后再实施动力设备安装。5)大型动力设备布置在屋面上,需利用土建塔吊进行吊运到屋面上,因此在结构封顶拆除塔吊之前,同土建协调配合利用塔吊提前将大型设备吊装到屋面上,如风机、冷却水塔、水箱等大型物件。6)检查动力工程施工材料计划、加工订货计划、劳动力安排计划、施工进度计划。这些计划应与土建总施工进度计划相对应,确保总工期进度顺利完成。(3)动力工程施工技术交底,应依据动力平面布置图和设备安装图或机房平面布置图及设备安装大样图。对操作人员进行技术质量交底,落实施工工艺和做法。(4)核对预留孔洞、预埋铁件、标高、坐标位置、孔洞尺寸等是否符合动力施工图设计要求与规定。(5)依据设备厂家提供的基础尺寸及机房位置安装图,复核土建施工的基础尺寸与预埋固定设备螺栓孔,是否符合设备厂家产品安装图的要求。不符合要求的提出修改方案,及时修改完善后,方可进行设备稳装工序。(6)动力设备到货至现场,由建设单位、监理单位、施工单位、生产厂家四方共同检查设备外观有无碰撞损坏,各种配件是否符合设备清单明细表中的数量,设备的规格型号、容量、电压等级、安装方式是否符合设计要求和规定。确认设备合格后,办理交接手续。25-2-5 照明工程施工现场配合与控制25-2-5-1 施工内容概述住宅建筑室内卧室、客厅采用荧光灯;厨房、卫生间采用白炽灯;室外庭院有柱灯。办公楼、写字楼、学校室内采用荧光灯;卫生间、浴室采用白炽灯;室外一般白炽灯照明。工厂照明室内、室外采用金属卤化物灯取代高压汞灯和卤钨灯。机场、港口、车站室内采用荧光灯;室外采用高压钠灯或金属卤化物灯。商业区各种购物商店、饭店、五星级酒店等,采用的灯具繁多,有白炽灯、日光灯、金属卤化物灯、低压卤钨灯、霓虹灯等。霓虹灯当前采用可塑霓虹灯取代玻璃霓虹灯,可作广告照明、标志照明、装饰照明,可用于水下装饰照明。夜景照明有对建筑物形体投光增强立体感的投光照明;突出建筑轮廓形象的轮廓照明;利用灯光强弱表现动感的动感照明;利用光导纤维进行发光的装饰照明称自发光照明;火灾报警用的应急照明有应急标志灯、安全出口标志灯、疏散指标灯、疏散照明灯。除上述照明外,特殊场合还有用防爆、防尘、防潮、防水等照明灯具。照明灯具品种繁多,使用场所广泛,安装方式多种多样,只有加强对照明灯具的了解,才能便于照明灯具的施工安装。25-2-5-2 施工现场配合要点1照明工程施工与土建结构工程施工配合(1)配合土建结构施工以施工图为依据预留孔洞、预埋铁件;确定盒(箱)规格型号,按照盒(箱)几何尺寸制作盒(箱)套。其盒(箱)套可采用木料制作,也可采用3mm以上钢板制作。一般木制套盒(箱)只能用一次,耗材量大,不经济;而钢板制成的套盒(箱)可随结构楼层浇灌混凝土凝固期满后,拆下来随楼层增高后重复使用。(2)预留盒(箱)孔洞的标高、坐标应符合施工图要求,同时找土建放线人员确认建筑基准点后再定位,防止基准点未找对,放错线,造成返工修改孔洞等后果。(3)依据施工图线槽几何尺寸、标高、坐标位置确定穿楼板、穿墙孔洞。其孔洞内壁与线槽周边外缘之间缝隙以2030mm为宜。
