南昌大学机床电气与PLC控制(2009-2010A卷).doc

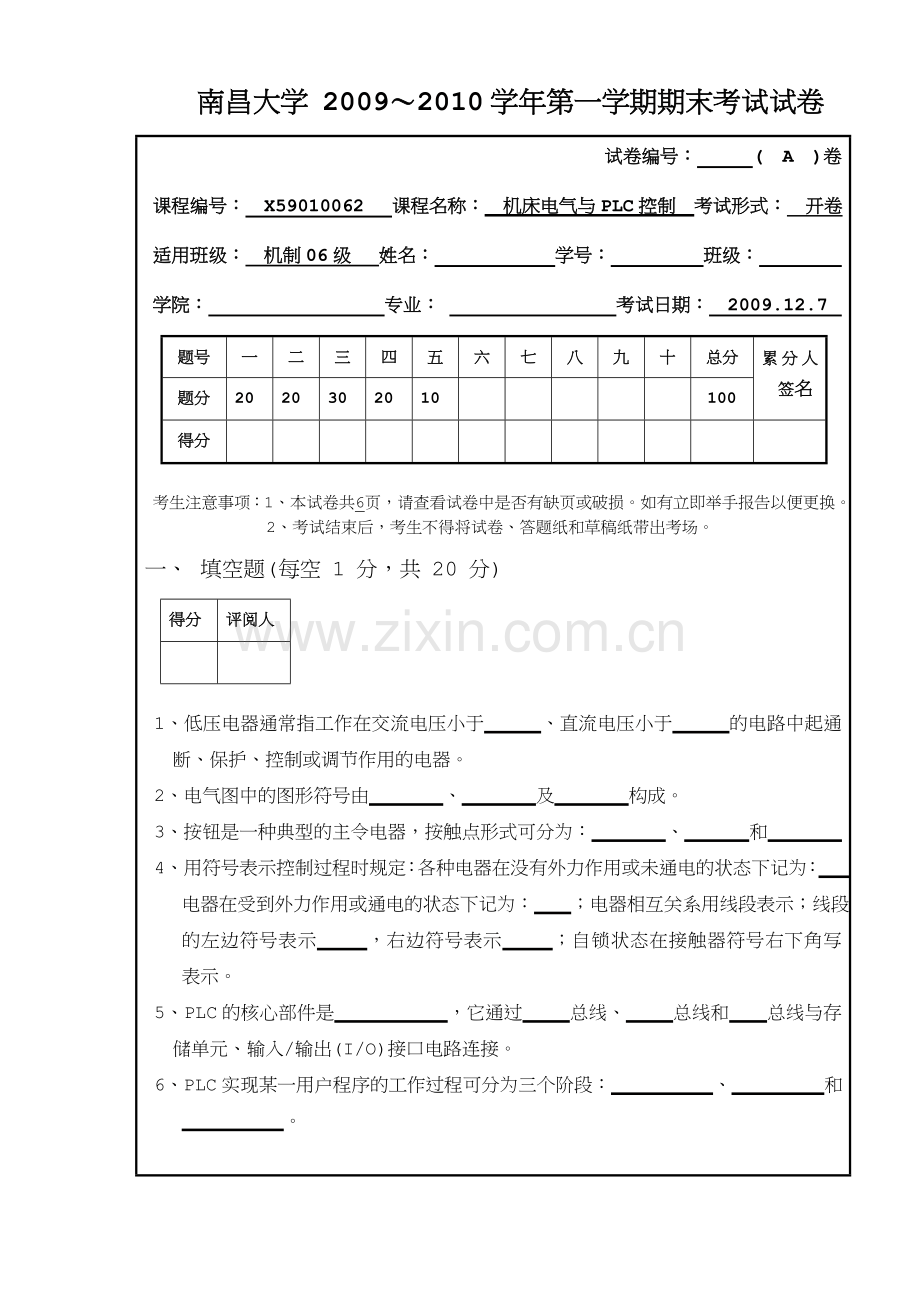

南昌大学 20092010学年第一学期期末考试试卷 试卷编号： ( A )卷课程编号： X59010062 课程名称： 机床电气与PLC控制 考试形式： 开卷 适用班级： 机制06级 姓名： 学号： 班级： 学院： 专业： 考试日期： 2009.12.7 题号一二三四五六七八九十总分累分人 签名题分2020302010 100得分考生注意事项：1、本试卷共 6 页，请查看试卷中是否有缺页或破损。如有立即举手报告以便更换。 2、考试结束后，考生不得将试卷、答题纸和草稿纸带出考场。一、 填空题(每空 1 分，共 20 分) 得分评阅人 1、低压电器通常指工作在交流电压小于 、直流电压小于 的电路中起通断、保护、控制或调节作用的电器。2、电气图中的图形符号由 、 及 构成。 3、按钮是一种典型的主令电器，按触点形式可分为： 、 和 。 4、用符号表示控制过程时规定：各种电器在没有外力作用或未通电的状态下记为： ；电器在受到外力作用或通电的状态下记为： ；电器相互关系用线段表示；线段的左边符号表示 ，右边符号表示 ；自锁状态在接触器符号右下角写 表示。 5、PLC的核心部件是 ，它通过 总线、 总线和 总线与存储单元、输入/输出(I/O)接口电路连接。 6、PLC实现某一用户程序的工作过程可分为三个阶段： 、 和 。二、 简答题(每题 5 分，共 20 分) 得分评阅人 1、 低压电器的基本结构与特点如何？ 2、简述电动机失压保护或欠压保护的含义。3、交流接触器线圈断电后，动铁心不能立即释放，从而使电动机不能及时停止，原因何在？应如何处理？ 4、简述可编程序控制器的定义。三、 简单分析题(每题 6 分，共 30 分) 得分评阅人 1、试分析下图中电动机的工作状态，并说明各按钮、开关、触点的作用。 2、试用符号表示下图所示的控制线路工作原理。 3、按编程原则重新排列下图所示梯形图，并写出重排后的指令语句表程序。 4、写出图示梯形图对应的指令语句表程序。5、写出该段指令程序所对应的梯形图。 LD00000AND 00001JMP(04) 00LD NOT00002AND 00003AND 00004OUT 00200LD NOT00005AND 00006OUT 00201JME(05) 00四、 应用题(每题 10 分，共 20 分) 得分评阅人 1、根据下图所示梯形图程序和输入波形，试画出TIM000和01000的输出波形。 2、编一个通断均为1s的方波发生器程序，设输入00002来启动发生器，方波由输出口00200来输出。五、 设计题(每题 10 分，共 10 分) 得分评阅人 1、按下述要求设计一个程序，画出梯形图，写出语句表。 在PLC上电的第一扫描周期，计数器能自动复位，当计数器达到设定值时也能自动复位； CNT的设定值为#1000,每隔0.1s其当前值减1； 用MOV指令将#500传送到通道210； 将通道210的内容与CNT比较，若通道210的内容CNT的当前值，01001为ON，若通道210的内容=CNT的当前值，01002为ON。Welcome ToDownload !欢迎您的下载，资料仅供参考！
