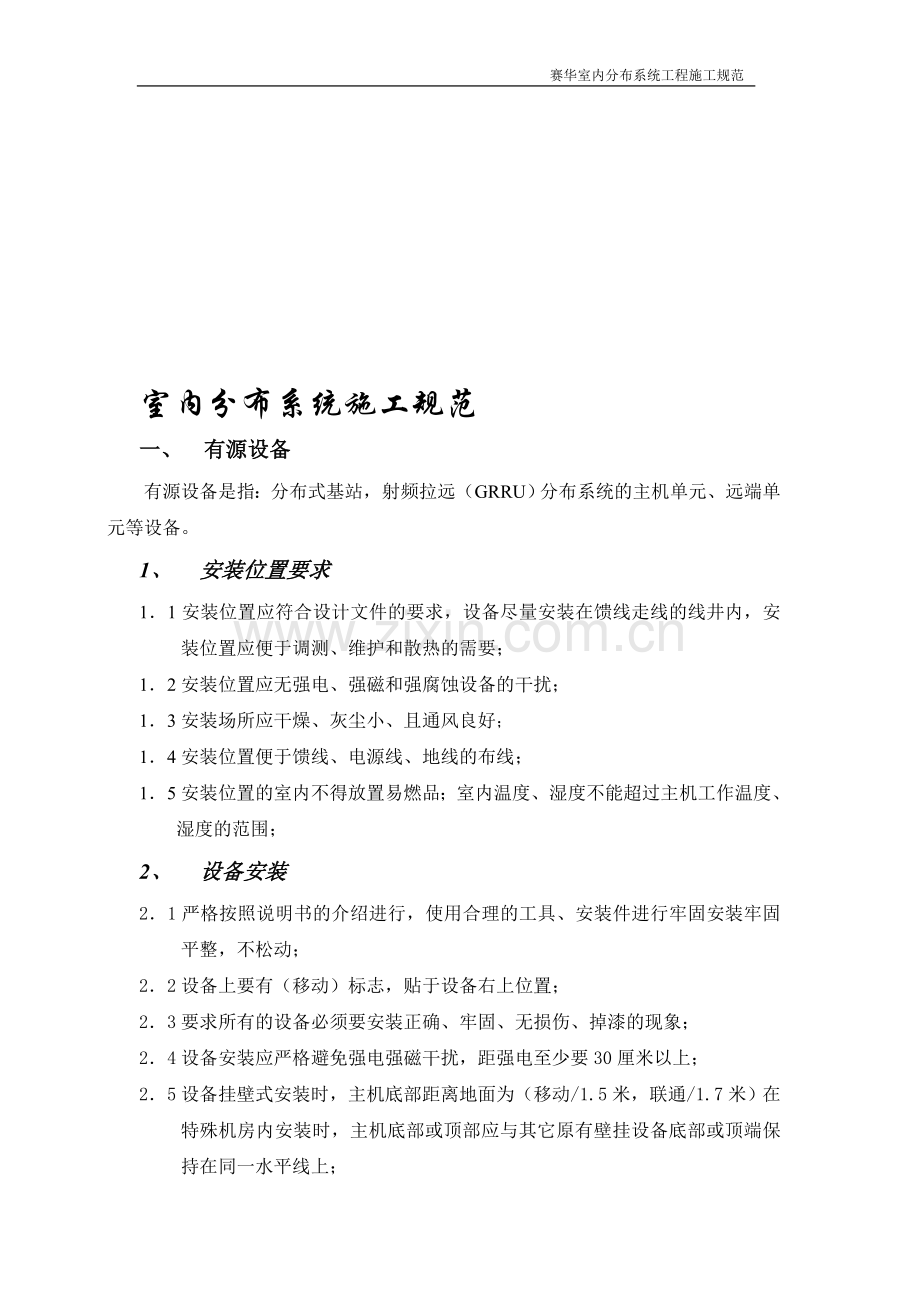

室内分布系统施工规范
一、 有源设备
有源设备是指：分布式基站，射频拉远（GRRU）分布系统的主机单元、远端单元等设备。
1、 安装位置要求
1．1安装位置应符合设计文件的要求，设备尽量安装在馈线走线的线井内，安装位置应便于调测、维护和散热的需要；
1．2安装位置应无强电、强磁和强腐蚀设备的干扰；
1．3安装场所应干燥、灰尘小、且通风良好；
1．4安装位置便于馈线、电源线、地线的布线；
1．5安装位置的室内不得放置易燃品；室内温度、湿度不能超过主机工作温度、湿度的范围；
2、 设备安装
2．1严格按照说明书的介绍进行，使用合理的工具、安装件进行牢固安装牢固平整，不松动；
2．2设备上要有（移动）标志，贴于设备右上位置；
2．3要求所有的设备必须要安装正确、牢固、无损伤、掉漆的现象；
2．4设备安装应严格避免强电强磁干扰，距强电至少要30厘米以上；
2．5设备挂壁式安装时，主机底部距离地面为（移动/1.5米，联通/1.7米）在特殊机房内安装时，主机底部或顶部应与其它原有壁挂设备底部或顶端保持在同一水平线上；

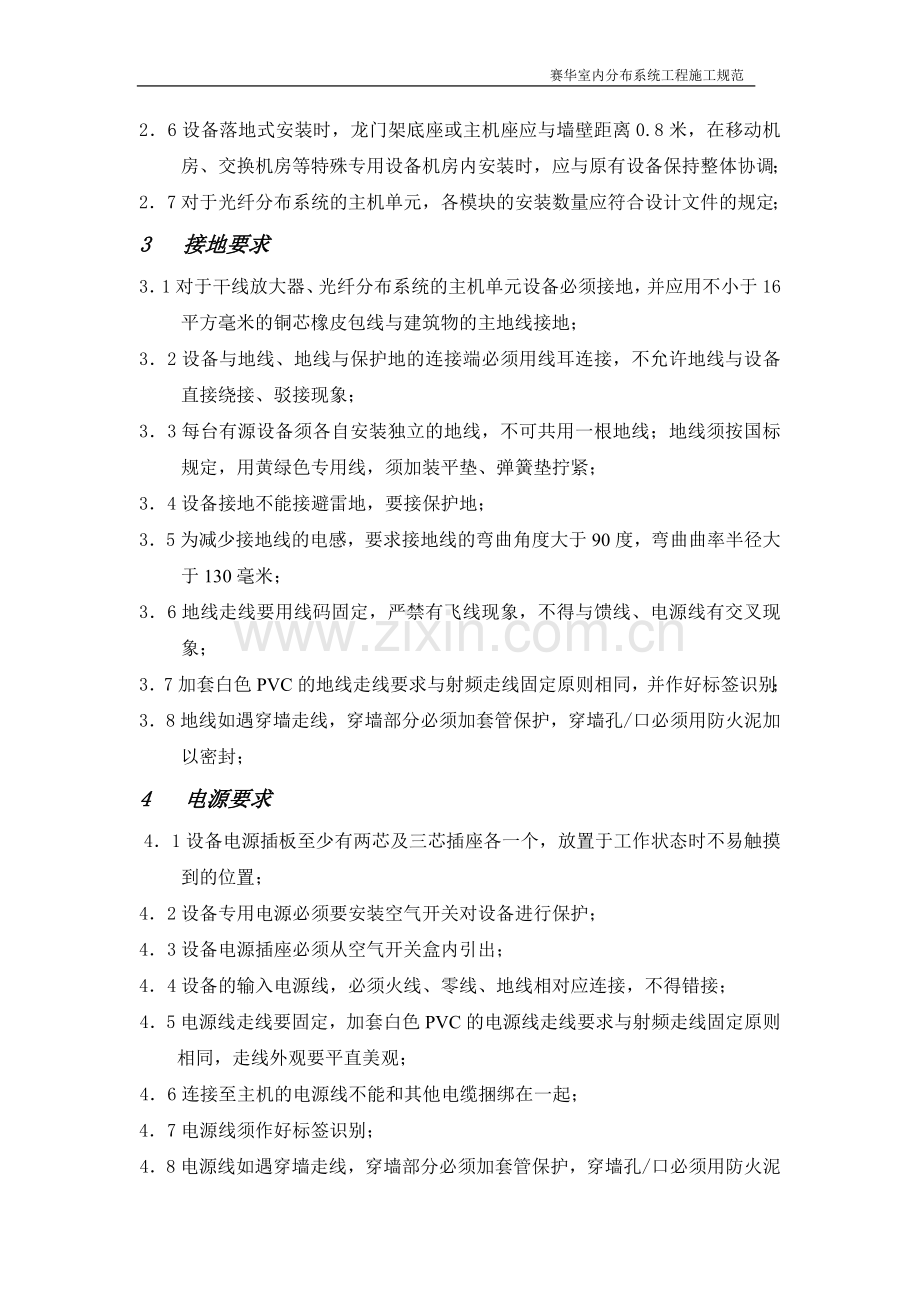

2．6设备落地式安装时，龙门架底座或主机座应与墙壁距离0.8米，在移动机房、交换机房等特殊专用设备机房内安装时，应与原有设备保持整体协调；
2．7对于光纤分布系统的主机单元，各模块的安装数量应符合设计文件的规定；
3 接地要求
3．1对于干线放大器、光纤分布系统的主机单元设备必须接地，并应用不小于16平方毫米的铜芯橡皮包线与建筑物的主地线接地；
3．2设备与地线、地线与保护地的连接端必须用线耳连接，不允许地线与设备直接绕接、驳接现象；
3．3每台有源设备须各自安装独立的地线，不可共用一根地线；地线须按国标规定，用黄绿色专用线，须加装平垫、弹簧垫拧紧；
3．4设备接地不能接避雷地，要接保护地；
3．5为减少接地线的电感，要求接地线的弯曲角度大于90度，弯曲曲率半径大于130毫米；
3．6地线走线要用线码固定，严禁有飞线现象，不得与馈线、电源线有交叉现象；
3．7加套白色PVC的地线走线要求与射频走线固定原则相同，并作好标签识别；
3．8地线如遇穿墙走线，穿墙部分必须加套管保护，穿墙孔/口必须用防火泥加以密封；
4 电源要求
4．1设备电源插板至少有两芯及三芯插座各一个，放置于工作状态时不易触摸到的位置；
4．2设备专用电源必须要安装空气开关对设备进行保护；
4．3设备电源插座必须从空气开关盒内引出；
4．4设备的输入电源线，必须火线、零线、地线相对应连接，不得错接；
4．5电源线走线要固定，加套白色PVC的电源线走线要求与射频走线固定原则相同，走线外观要平直美观；
4．6连接至主机的电源线不能和其他电缆捆绑在一起；
4．7电源线须作好标签识别；
4．8电源线如遇穿墙走线，穿墙部分必须加套管保护，穿墙孔/口必须用防火泥加以密封；
4．9连接电源线时，必须作好安全防护工作，以绝对保证人身安全；
4．10交流220V供电电源线采用2.5mm²X3的橡胶皮包缆线;
二、天馈系统
1、天线
1．1天线安装位置
天线的安装符合设计文件规定的范围内，并尽量安装在天花吊顶板的中央。
1．2天线安装固定
1．2．1若为挂墙式天线，必须牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
1．2．2若为吸顶式天线，可以固定安装在天花或天花吊顶下，保证天线水平美观，并且不破坏室内整体环境。如果天花吊顶为石膏板或木质，还可以将天线安装在天花吊顶内，但必须用天线支架对天线做牢固固定，不能任意摆放在天花吊顶内，支架捆绑所用的扎带不可少于4条；
1．2．3安装天线时应戴干净手套操作，保证天线的清洁干净；
1．2．4天线安装在无吊顶的位置时，必须用“马蹄形”支架固定，保证天线安装牢固、稳定；
1．2．5对于在电梯井道内安装的天线，要用天线支架对天线做牢固固定；
1．2．6天线放置要平稳牢固，如果垂直放置，安放位置要合理美观;天线连接容易，上紧天线时必须先用手拧紧，最后用扳手拧动的范围在1圈内即准确到位，要作到布局合理美观，做天线的过程中不能弄脏天花板或其他设施，摘装天花板使用干净的白手套，室外天线的接头必须使用更多的防水胶带，然后用塑料黑胶带缠好，胶带作到平整、少皱、美观，安装完天线后要擦干净天线。
1．2．7天线与跳线的接头要求良好接触，不能有松动现象；
1．2．8天线必须标签，天线标签粘贴在天线外圈上的来线方向，不可贴在天线正中（联通标签的“中国结”横向贴）；
2、馈线及相关设施
2．1馈线布放
2．1．1馈线必须按照设计文件的要求布放，要求走线牢固、美观不得有交叉、扭曲、裂损情况。
2．1．2当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定：
线径
二次弯曲的半径
一次性弯曲的半径
1/2”软馈
≥40mm
——
1/2”
≥210mm
≥70mm
7/8”
≥360mm
≥120mm
2．1．3穿竖线要首先认真看清图纸、对竖线在各层中的排列顺序要有合理的安排，以方便以后器件的制作，竖线要直，作到方便检查，布局美观，如果业主要求要穿PVC管，固定间距为1米一个管码；
2．1．4穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上，要作到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带的头要剪齐，作到方向一致，注意走线的美观，经过白墙时要穿PVC管。在墙上固定时要使用塑料管卡。
2．1．5所有7/8的馈线要用粗扎带捆扎，没有用PVC管的地方要用黑扎带，有白色PVC管的地方用白色扎带；两条以上的馈线要平行放置，每条线单独捆扎；
2．1．6馈线所经过的线井应为电气管井，也就是通常所指的弱电井，不能使用风管或水管管井；馈线尽量避免与强电高压管道和消防管道一起布放走线确保无强电、强磁的干扰；
2．1．7线缆不能在消防管道、热力管道、通风管道及其他管线上布放、捆扎，须打吊筋，套镀锌管（或PVC管）；
2．1．8馈线布放应严格避免强电、强磁干扰，距强电至少要保持30厘米以上；
2．1．9对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管；要求所有走线管布放整齐、美观、其转弯处要使用PVC软管连接；
走线管应尽量靠墙布放，并用线码或馈线夹进行牢固固定，其固定间距如下表：

<1/2”线径馈线
>1/2”线径馈线
馈线水平走线时
1．0m
1．5m
馈线垂直走线时
0．8m
1．0m
2．1．10走线不能有交叉和空中飞线的现象；
2．1．11对于地下停车场等特殊场所，馈线无法靠墙布放，又无走线架时，必须每隔1．5米安装一个馈线吊架，以供线管布线固定，且布线应与消防管道或排气管道保持一定距离；
2．1．12对于跨楼间或空间垂直馈线的布放，先用钢丝绳两端用膨胀螺丝、地锚、紧绳卡和调节环拉紧，再把馈线用扎带或挂钩固定在钢丝绳上；
2．1．13禁止馈线沿建筑物避雷网带或避雷地线捆扎一起布放走线；
2．1．14室外馈线进入室内前必须有一个“滴水弯”，对于有波纹管的滴水弯底部必须剪切一个漏水口，以防止雨水沿馈线进入室内，入线口/孔必须用防火泥密封；
2．1．15在有防护静电板的交换机房、通信机房等特殊机房布线时,馈线、地线、尾纤、电源线均可直接在地板下布线，但各类走线必须加套相应的PVC管或波纹管且必须分开布线，并按标准要求固定，布线要整齐美观；
2．1．16在无防护静电地板的机房布线时，有走线架必须在走线架上布线，无走线架时则沿墙面、边布线，各类走线必须加套相应的PVC管、波纹管、线槽等，固定原则与射频走线相同；
2．1．17线缆使用应严格控制，废缆不可超过实际用缆的8%；
2．2馈线接头
2．2．1馈线的连接头必须安装牢固，正确使用专用的作头工具，严格按照说明书上的步骤进行，接头不可有松动馈线芯及外皮不可有毛刺，拧紧时要固定往下部拧上部，确保接触良好，保持驻波比<1．4以下，并做防水密封处理；
2．2．2馈线接头与主机/分机、天线、耦合器连接时距离馈线接头必须保持50mm长的馈线为直出后方可转弯；
2．2．3馈线接头处须做密封处理（联通用热缩套管/移动用黑胶布；热缩套管须用吹风机吹，不许用打火机或蜡烛等明火烤，且应热缩在馈线上）；密封位尺寸统一；
2．2．4馈线接头与主设备/分机、天线、耦合器连接口连接时，必须连接可靠，接头进丝顺畅，不得野蛮死扭；
三、无源器件
无源器件指功分器、耦合器、合路器及托盘等附件；
3．1分布系统所用的无源器件应固定在托盘上，托盘应牢固固定在墙壁上，表面干净，位置符合设计要求，便于维护和安装；
3．2无源器件要安装在托盘上，布局整齐、美观、合理，无歪曲、倾斜现象；满足布线要求，使用跳线连接时应无交叉；
3．3无源器件须用专用固定件牢固固定在托盘上，固定螺栓要齐全，无松动；
3．4无源器件及托盘的数量应与设计方案相符；
3．5托盘安装在竖井等非公共场所内，须安装在1.7米左右高度；托盘没有安装在竖井内，而是安装在如车库等经常有人员走动的公共场所，且安装位置在2米以下易导致托盘被人为破坏的，须加装铁皮箱保护；
3．6托盘器件之间的跳线及天线尾线，要求拐弯处角度不能太小，否则会影响驻波比的测试；
四、标识
4．1室内分布系统标签采用专用标签，天线标签用专用（移动）标志；
4．2室内分布系统工程内所有设备均必须粘贴标识，贴于设备的显眼处，且不影响整体环境的统一协调性，以保持整体美观；
4．3馈线及地线两端均必须粘贴标签，以标明走线的去向与来源；标签均贴于距线头20mm处；
4．4在并排有多个设备或多条走线时，标签必须贴在同一水平线上；
4．5在同一工程系统内不得有相同的设备代号；
4．6主机、电源必须加挂警示牌；
4．7馈线的走向以系统信源下行为去向，即以施主天线或与基站直接耦合点为起始端，用户天线为最终端点。起始端标签为：“TO-设备代号”，终止端标签为：“FROM-设备代号”；
4．8从器件到天线的馈线，标签粘贴时要与设计方案、现场实际相符；
五、光路连接
5．1主机用尾纤和适当光衰减器或光法兰头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染；
5．2连接时插销与插孔要准确对位，连接螺母要拧到底；
5．3当系统采用波分复用时，在与电信用户光系统连接前必须测试并确保波分复用单元均处于正常状态；
5．4当系统光单元与电信光端机连接时，需请电信局专业传输员连接，以杜绝操
作不当或处理措施不及而造成电信传输光路断路的通信事故；
六、密封
所有室外连接点必须进行密封；
6．1室外馈线接头密封；
6．1．1用电工胶布包裹接头金属部分打底；
6．1．2用防水胶泥包裹电工胶布，并保证完全密封；
6．1．3再用电工胶布严密包裹防水胶泥；
6．2馈线上的接地点用防水胶泥直接严密包裹后再用电工胶布包裹；
6．3室内与室外之间的走线孔/口必须用防水泥进行密封；
6．4固定主设备机架的膨胀螺栓必须用黄油进行密封防水、防锈处理；
七、附件安装
附件是指固定功分器、耦合器用的专用固定座及配电箱、电表、电源插座、电源保护开关、接地排、防晒、防雨棚、波分复用器等；
7．1专用固定座用两个M6x60的膨胀螺丝牢固固定在墙壁或天花水泥楼板上,
安装位置必须符合设计方案；
7．2配电箱安装位置应符合设计方案,其底部与地面距离1.5米，箱体要正直美
观；
7．3电表、电源插座、电源保护开关均置于配电箱内专用位置；
7．4波分复用器应尽量安装于机房设备支架上,若无支架时,可安装在走线架上,
但要牢固固定；

八、驻波比测试
8．1从基站信号引出处测试，前端未接任何有源器件或放大器，其驻波比要求小于1．3。若测试口至末端天线数量小于5付时，驻波比应小于1．4。若中间有放大器或有源器件，在放大器输入端处加假负载或天线，所有有源器件应改为负载或天线再进行驻波比测试；
8．2从管井主干电缆与分支电缆连接处测至天线端的驻波比应小于1．4，距离超过100米或所接天线超过10付时，驻波比应1．3；
8．3放大器输出端测试至末端的驻波比，前端未接任何放大器或有源器件，其驻波比要求小于1．3；若从测试口分支计起，天线数量小于5付时，驻波比应小于1．4；
