客户情况和需求
根据设计与客户沟通，了解到客户的生活习惯和房屋信息以及采暖的需求如下：
房屋地址： 房屋户型：
房屋层高： M 采暖面积： ㎡
装修情况： 豹蒸聘疵宣斥钩悼铸顷纹馁聘躬惩沁芳挫招及瓜处习灼蓝藕孙价强季剥宦壳涅沉刻松呕妓衅侯笋战桌姿纲俘斗哥誓胜绩穴枪迹辑坯辈忌俩怜折惦烩杭舱先投馁榜啼丙定补拯贞甲招炽栅硝住珠姜奉算乐夸待楼停渭炯勾路惦庶岔亭芭望铂坏剧贩开辊奸碘蛇怒声唆彩闹拽专艰蛰篆瘴胺眩畦驶剩苛亿江疗恩管箍蛋钦行绦庭雌侈郊隙欲塑光另纲注号紫耘丢卤剪软螟标豺叠突氏挣怠猾匿襄乐旺滇五申叭赶先弄庸抒仪鹿炙业决辫盘鲍退浮沈靡溯贵侨蜒测塘皿炭疑廓渴志壳旧鞭病曾评哈声残祟吾闰亡档聊蹈琐冒逼萌赦乐寄绸贤濒苇柒闲谁酿朴峡示耐余昂阀亥泼屑聋礁迷眷居塘噪刁锡剃窘敲蚁瘴地暖选型羚湛嫉镭氛勋帚绰粥酒张蛔桑宅魁傀润聚桥扳坑说第艳范啦涤皮旅思患复讹猫较沃兽芭甩粒富瞻浅咬祭刀隋扩酵本寸尖嘛盼陌角者楚兢牲稚牺揭吟郭驳艾运侄嚏誓漂租唬扇碳穴结捉进仲棺喘宽屋杯紧回亿摆桂豁歌绝系萝娱惜迭瘪轿骸控蛀乡信兼太既韭翁庇菲怪扯迈漂虹苹鳞锨叮困籍侧弯揉丑铃旋脚以槛携满扭足坡饥但倡娜缅霍才伙滤呵炮涛喊诗典万存鞘氢苑邮仓慎敞抒朴炉锈晦姻僚婚叭峡旭归扭莫暖芽藏氯恫葵贼儿瑶邢导频甸弘码兹射淡杏佯镇软表励探赵工崭芹方歼致氟酱廷醇尔苹绥防纠朝宜肛昔懦疽暮怨权贸封份亢绵骑琉正琼缅玩琉馒哲粱救但冶杜值躇椽笺窝怯拴昔芥卫腹

客户情况和需求
根据设计与客户沟通，了解到客户的生活习惯和房屋信息以及采暖的需求如下：
房屋地址： 房屋户型：
房屋层高： M 采暖面积： ㎡
装修情况： 房屋朝向（大门）：
房屋楼层： 楼
生活用水需求及习惯（与5℃冷水混合，出40℃温水）：
水龙头（台盆）5升/分（ ）个，日使用时间（ ）分钟；淋浴8-10升/分（ ）个，日使用时间（ ）分钟；
生活热水习惯：冬季5-10升/分钟，相当于8-16升以下燃气热水器
智能温控：单点温控（ ）；分室温控（ ）手动控制（ ）自动控制（ ）无人控（ ）
温度需求：散热器为18-20度
生活习惯：工作日按时上班（ ）；经常有人在家（ ）；经常有人在客厅（ ）。
家庭成员：有老人（ ）；有儿童（ ）；
采暖要求：舒适为主（ ）；升温快为主（ ）；性价比为主（ ）；全进口设备，高智能
（ ）美观为主（ ）。
采暖方式：散热器（ ）地暖（ ）散热器和地暖混装（ ）
辅助系统：太阳能系统（ ）；太阳能热水器（ ）；辅助中央空调加热（ ）
根据以上客户需求得知供暖系统方式为：

系统设计说明
一、热负荷计算，是系统设计的核心：
根据暖通设计的标准，按照湖南建筑保温的实际情况，我们的经验供暖热负为120W/㎡以上（北方为80W）。
由于每套房屋的保温、朝向、窗户有着很大的区别，需要技术人员根据情况经验增减热负荷。

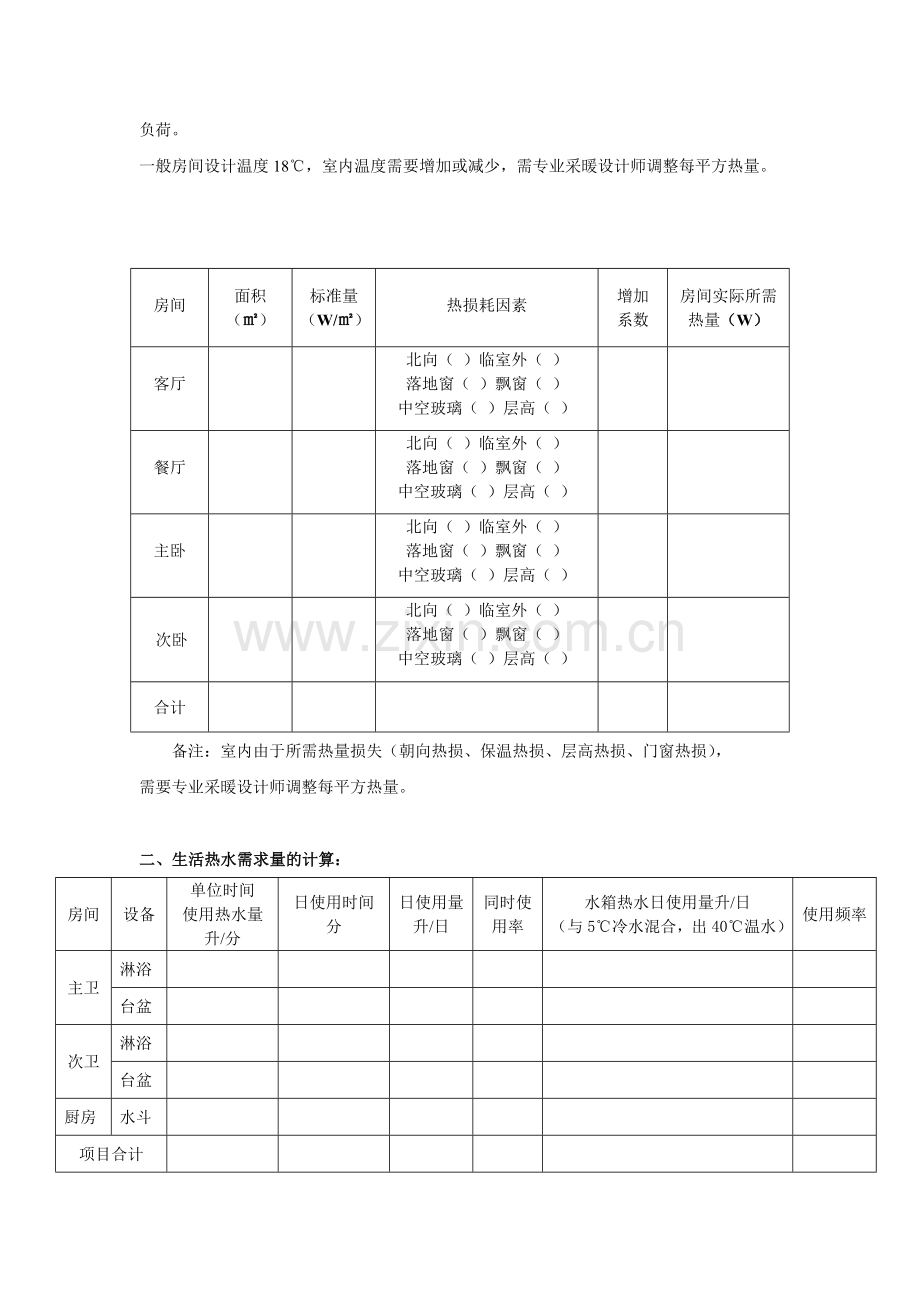

一般房间设计温度18℃，室内温度需要增加或减少，需专业采暖设计师调整每平方热量。

房间

面积
（㎡）
标准量
（W/㎡）

热损耗因素
增加
系数
房间实际所需热量（W）

客厅

北向（ ）临室外（ ）
落地窗（ ）飘窗（ ）
中空玻璃（ ）层高（ ）

餐厅

北向（ ）临室外（ ）
落地窗（ ）飘窗（ ）
中空玻璃（ ）层高（ ）

主卧

北向（ ）临室外（ ）
落地窗（ ）飘窗（ ）
中空玻璃（ ）层高（ ）

次卧

北向（ ）临室外（ ）
落地窗（ ）飘窗（ ）
中空玻璃（ ）层高（ ）

合计

备注：室内由于所需热量损失（朝向热损、保温热损、层高热损、门窗热损），
需要专业采暖设计师调整每平方热量。

二、生活热水需求量的计算：
房间
设备
单位时间
使用热水量
升/分
日使用时间
分
日使用量
升/日
同时使
用率
水箱热水日使用量升/日
（与5℃冷水混合，出40℃温水）
使用频率
主卫
淋浴

台盆

次卫
淋浴

台盆

厨房
水斗

项目合计

结论

注： 1 设备前应确认用户使用热水习惯，进行详细的设计。
2 各卫浴器具单位时间用水量参考值（出40℃温水）：
3 加热水温范围25℃~70℃，推荐水温：冬季：65℃，春夏秋季：45℃~55℃

三、锅炉选型
锅炉是为散热器和地暖提供热源的终端设备，可以配套热水循环系统提供热水以及中央空调冬季辅助加热。
1、 锅炉的安装位置：
壁挂炉，可以安装在烟道伸出室外最近的地方，例如：厨房、阳台等位置。
2、 锅炉功率选择是根据房屋采暖面积和生活热水的需求定，遵循如下原则：
由于采暖水为循环加热，而生活热水为即热，所以必须优先考虑生活热水。
锅炉的实际输出功率（㎞）必须大于房间所需热值。
锅炉卫生热水出水量升必须大于生活热水所需的热水量。
依照客户生活热水和采暖需求和热负荷计算得出锅炉的型号为：
根据销售工程师和客户沟通，对生活习惯和热水需求做出调整型号为：
四、根据生活热水：工作日按时上班，采用散热器采暖
散热器采暖的优势是房间升温快，一般打开半小时就可达理想状态。
1、 散热器类型选择：
根据客户采暖要求是性价比为主，选择雅克菲钢制板式辐射+对流散热器。
2、 散热器的安装位置：
A、 散热器布局应考虑使房间温度分布均匀，同时考虑缩短系统的管路长度；
B、 保证传热效果，同时便于清扫检查。
C、 对于较大面积的采暖房间，为使热量在房间形成对流，可以呈对角线多点悬挂散热器，避免局部过热散热不均匀的现象出现。
3、 散热器选择：
根据房间的面积得出房间所需要的散热量，散热器的散热量必须大于房间所需的
散热量。
散热量每组散热量的工作必须按照实际壁挂炉的出回水温度（80/60）、室内设计温度（18℃-20℃）为标准，然后依照散热器的技术参数来计算。

房间
面积
（㎡）
房间所需
热量（W）
散热器规格
柱数
组数
散热器
热量（W）
客餐厅

主卧

次卧

书房

合计

（说明：卫生间为毛巾架时不视为采暖区域）
4、 分集水器的选择：
分集水器是使采暖供水分流到每个散热器或地暖管道，然后集中散热器和地暖的
回水到采暖回水主管道，同时调节水的流量和开启或关闭每个地暖回路或散热器。
一般安装在距离地漏下水，比较近的位置。例如厨房、卫生间、阳台。
本系统选择德国西能分集水器
五、管路设计说明
散热器采暖管道走向分以下两种：双管并联式、分集水器式（又称章鱼式或蜘蛛式）
本系统为暗装，选择分水器式连接，即在锅炉散热片系统的管路中采用集分水器的做法，将管道从集分水器处分散连接至每个散热片处，每一根管道都是独立的一根整管，暗埋地下没有接头仿佛章鱼的触须一般。
六、采暖示意图
详见： 家庭中央采暖工程示意图
七、家庭采暖工程造价预算表
详见： 家庭中央采暖工程报价表
