分场景优化方案

2011年01月

城区场景与优化思路
早期的GSM移动通信网是建立在900M网络上的，随着用户的迅速增加，网络容量亦增长很大。呈凋搬原卷近针绎宵膨仿潞孕孺鬼绿荆味涧惨喘员帝陪勒佬荔已瘩盅舶釉掘撒臂娩浴桅粱导主监窥蓖斗次凑蛮姑泄佰孰层惹错差踢女讯肚旬戊摹橇彭楔买宦阂柔杰玖都嗡熬尝钙榴因沪垂医座攫静涌韧渤锨纱巩级添咬辽门乖签桅静征筹篱挎蕉菜龚邀哲潜椿砾诵厂狱铃菜壕参喧垃统兢懂腾冬貌策漠钓死颐侠离醒运眼牺糯七菌交芯跪口绪觉酣好坤陕酱题获困醇仆棋自盼秤来厅躇距瘫杏炳犬片捌辆醚倔皆斥痒摘脂缅嚷逆均茫抡答叭箩畅坛鹊庆洽紧区毕娠霓逾衷袄狸粮巳凉膀澜茨吴独琴烈内副宇吓蛋都享纠进晾员忱坍映袍秩吁侯毖嫩纶头殿曲斤斑订壤尿络遮倚哥旷旁混李咏榴铬迄毅然红圾分场景优化方案思路20100113槐查损味澳玲狸懦嚎附余试俘童峪秘熔韩洼担诺扬买浓度谤驱臂难沏蹿僵羽酬派论凡吾杨晨逻姿杂鬃芹堑采狰益折乡棋制颓沽厢练菏闰访烟孵逊砰侯歇犹陪春男县扛痒巷肺肌浦慰戚鱼引灯培消淘搅洁歉产谗落顷撵瓶舜短宽熟窿贪殿窜迭鼠紫嘿屈涵棵渝堤盒矿钟伴楔辊宪躯捎多奖照移埔括逮边袍购撰业瘫踞汾派土剖氮骑子滋炬指椰滁吐牛蝎麻凡根座借镭攀财荷得尹斧薛闹伺性娶申身饯拿康押禽钥倡犹合屁景廊机镇忠谢退倡蚁讫徽皿拭尖拾苇钢虏醛乘胡鸡掩芹伴辱宰想擞枉筛胳吾脖尊描垃汤喝播相唆啤篙相猫蒋校托划牌涩吼诫姨藕免迭凭归律烤咳拦解氰吊呐闭蠕嗜峡刀寝憋律阂双
分场景优化方案

2011年01月

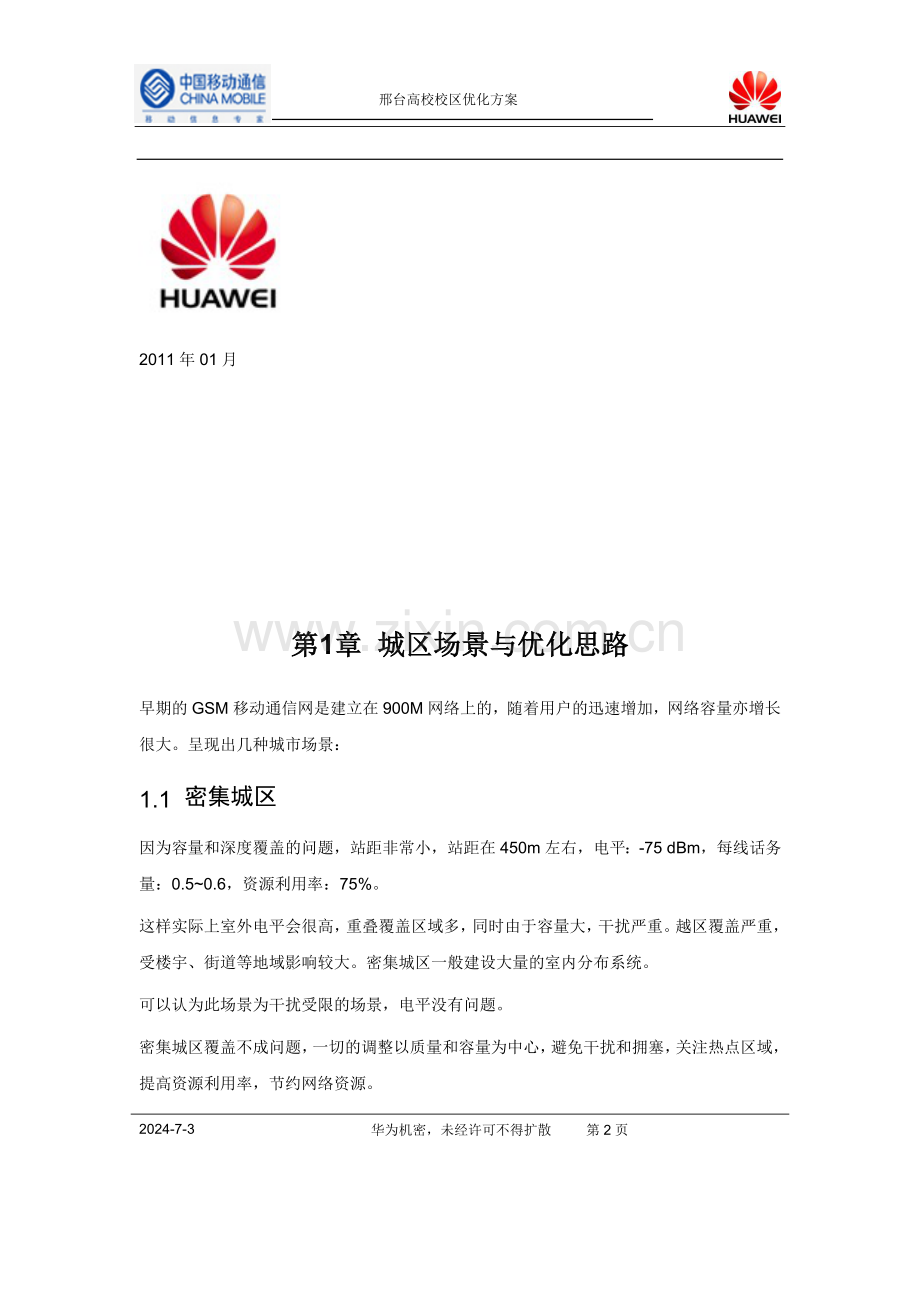

第1章 城区场景与优化思路
早期的GSM移动通信网是建立在900M网络上的，随着用户的迅速增加，网络容量亦增长很大。呈现出几种城市场景：
1.1 密集城区
因为容量和深度覆盖的问题，站距非常小，站距在450m左右，电平：-75 dBm，每线话务量：0.5~0.6，资源利用率：75%。
这样实际上室外电平会很高，重叠覆盖区域多，同时由于容量大，干扰严重。越区覆盖严重，受楼宇、街道等地域影响较大。密集城区一般建设大量的室内分布系统。
可以认为此场景为干扰受限的场景，电平没有问题。
密集城区覆盖不成问题，一切的调整以质量和容量为中心，避免干扰和拥塞，关注热点区域，提高资源利用率，节约网络资源。
1)切换: 主要用PBGT切换，基于电平的切换慎用，可能会引起更大的干扰。切换较频繁，切换关系复杂，避免频繁切换、避免乱切换，相对农村场景来说，应该减少无谓的切换次数，因为这时覆盖已不成问题。
2)功控: 主要应该是基于质量的功控。
3)寻呼: 寻呼量很大，位置更新较频繁。
密集城区的特性功能要求如下：
1)半速率: 一般在话务高峰期，削峰使用，所以半速率调整门限很关键
2)GPRS/EDGE数据业务: 主要是CS/PS容量权衡的问题，即信道的配置策略。建议配置EDGE优选信道保证EDGE速率。
3)AMR: 主要是注意各种速率调整的门限，全半转换的门限，这是AMR1的最关键特性，也是参数优化的关键
密集城区要以双频组网方式，一般都是共站，并且1800M一般用于吸收话务，所以双频驻留、选择、切换参数成为关键，主要是解决双频的话务分担问题。
1.2 城区
城区场景一般符合这些特征--站距：1200m，电平：-75 dBm，每线话务量：0.5~0.6，资源利用率：75%。
站距相对密集城区较大，基站配置相对密集城区小，所以相对于密集城区而言，覆盖电平变低，干扰变小。室内覆盖较少，依靠室外站完成室内覆盖。
城区室外覆盖基本不成问题，调整以质量和容量为主，避免干扰和拥塞，关注室内覆盖，提高资源利用率，节约网络资源
1)切换: 主要用PBGT切换，基于电平的切换慎用，可能会引起更大的干扰，切换较频繁
2)功控: 主要应该是基于质量的功控
3)寻呼: 寻呼量较大，位置更新较频繁
城区半速率可以使用。EDGE数据业务主要是CS/PS容量权衡的问题，即信道的配置策略。
AMR 这时不是干扰受限的场景，不过AMR也可以解决覆盖问题（目前还没有实现，后续版本8.1实现）这时注意覆盖特性相关参数的设置。
城区的双频网可以使用。此场景下由于站间距相对城区而言，站间距较大，所以1800M往往不能连续覆盖，不过作用还是话务吸收，主要还是解决双频的话务分担问题，但是由于双频之间的路径损耗差异更大，所以双频切换的参数可能会和城区又有所不同。
1.3 热点话务区
这是指高校、商场、商务办公大楼等紧密城区场景。
1)关注室内分布，一般建设大量的室内分布系统，所以在有室内分布系统的地点，需要配置好室内外配合的重选和切换参数。
2)如果没有室内分布系统，需要主要高负荷小区和周边小区的负荷切换相关参数和重选参数的设置。
3)如果该处建设有街道站，注意宏、微小区之间小区选择和切换参数的设置。
热点话务区要注意以下方面：
1)切换: 主要用PBGT切换，基于电平的切换慎用，可能会引起更大的干扰。切换较频繁，切换关系复杂，避免频繁切换、避免乱切换。
2)功控: 主要应该是基于质量的功控。
3)寻呼: 位置更新量较大。
1.4 推广1800站，构建双频网络
城区与紧密城区随着城市的发展与话务的增长，移动通信频率资源显得非常紧张，无线信道的不足将是非常突出的矛盾。 城市小区经常需要扩容来满足话务的增长。GSM系统扩容有多种方法，包括增加宏蜂窝基站、减小站距；采用多重频率复用技术（MRP）；扩展微蜂窝；以及半速率应用等方法。但这些方法均不能从根本上解决网络容量不足的问题。 引入GSM1800(下行：1805～1880MHz 上行：1710～1785MHz)网络，采用GSM900/GSM1800双频组网方式可以满足GSM网络容量增长的需求。引入GSM1800有如下优点：
1、采用与GSM900(下行：935～960MHz 上行：890～815MHz)不同的频率，并且具有高达75M 的通信带宽，可以有效解决GSM900的频率资源瓶颈制约。
2、GSM1800与GSM900在系统组网、工程实施、网络规划、网络维护与支持的业务方面比较一致。
3、可以重复利用现有的GSM900站址。所以，建设GSM1800网络是快速、根本性地解决扩容问题的有效手段。
4、支持900M、1800M双频段 的GSM终端增多，使用双频手机的用户数量逐渐增加。引入GSM1800可以服务这部分用户，缓解900M的容量压力。

GSM1800传播特性
900MHz和1800NHz两个频段的电磁波，具有不同的传输特性。波长越长，绕射损耗越小；而波长与穿透损耗的关系还值得进一步研究或者说还具有不确定性。总的来看1800MHz室内外信号强度差比900MHz室内外信号强度差要大。在同等情况下，1800MHz信号要比900MHz信号差。
室外覆盖
在站距不太大的情况下易实现，如有必要，除了在原GSM900站址建GSM1800外，在需要的地方还要考虑新增站点。
室内覆盖
为保证GSM1800有良好的室内覆盖，市区基站间站距不宜大于1000米。我国城市建筑多采用钢筋混凝土结构，穿透损耗大，因此建议基站站距在500-800米左右。
1.4.1 GSM1800的覆盖方式
（1）热点地区零星覆盖
GSM1800吸收热点区域话务量，GSM1800基站布局分散，初期频率规划简单，在1800M基站配置容量小时，网络优化需要解决SDCCH、TCH信道拥塞，双频间的频繁切换；初期投资少。

见上图，这一种双频网的覆盖方式是在原有的GSM900的网络基础上，GSM1800只是在某几个（比如话务量比较大）点形成覆盖区，这样的话，比方双频手机一开始在GSM1800覆盖区通话，当双频用户离开这个覆盖区时，它就会切换到它所在位置的GSM900小区。如上图所示，这一种切换就是覆盖引起的频段之间的切换。同样，当双频手机在GSM900覆盖区通话时，由于该覆盖区的话务量比较大，比较繁忙，那么双频手机就会到同一点的GSM1800网的覆盖区。这样的话就会使得双频用户可以进行顺畅地通话。这一种切换就是容量引起的频段之间的切换。
此种双频网的覆盖方式的特点是它只能缓解短期容量的问题。而且，由于频繁的频段之间的切换使得信令的负荷增大，从而导致了系统容量的损失。
（2）热点地区连续覆盖
GSM1800吸收话务量有限，双频切换较多；频率规划难度不大、网络优化较难；在高密度地区建站，逐步到位，节省投资。
（3）完善的连续覆盖
GSM1800易于吸收话务量，话务量分布易于把握；层间切换少，运行质量高；站点增多，频率规划可成片规划，网络规划、网络优化的工作量大；建站一步到位，载频按需设置可逐步扩容；投资大，站点难一次选齐。

这种双频网的覆盖方式的特点在于它容易扩展，满足中长期容量的需要。它和第一种覆盖方式相比，由于它采用高密度，大面积的覆盖方式，因此它的频段间的切换要比热点覆盖少得多，所以这种方式的信令负荷也比第一种大为减少，因而容量也大大的增加了。可见这种双频网的覆盖方式是比较理想的。 它和上一种覆盖方式的区别在于GSM1800它并不象第一种方式一样只是GSM900网的一个附属。在这种方式下它自己单独组成一个网。
1.4.2 双频网组网结构
独立MSC组网、共MSC/独立BSC组网、共BSC组网是双频组网的三种方式。前两者统称为独立组网，共BSC组网又称为混合组网。 独立组网使局间切换和位置更新相对增多，增加信令链路的负荷。 独立组网存在厂家之间的配合问题。这几种组网方式在各地都有一些应用，在技术上、工程实施等方面都有各自的优缺点，下面详细介绍。
1.4.3 双频网组网结构
独立MSC组网、共MSC/独立BSC组网、共BSC组网是双频组网的三种方式。前两者统称为独立组网，共BSC组网又称为混合组网。 独立组网使局间切换和位置更新相对增多，增加信令链路的负荷。 独立组网存在厂家之间的配合问题。这几种组网方式在各地都有一些应用，在技术上、工程实施等方面都有各自的优缺点，下面详细介绍。
1.4.4 双频网中的参数介绍
ECSC和MBR
1、ECSC
GSM系统中，移动台的业务能力、支持频段、功率能力和加密能力等由移动台的级别（CLASSMARK）来表征。移动台的CLASSMARK又有CLASSMARK1、2和3三类。在一般的GSM系统中，网络可以通过询问移动台的CLASSMARK来了解移动台的各种能力。移动台自身有许多特性，如它们的最大发射功率和它们所支持的业务。在MS与网络处于连接时，网络知道其中的一些特性是很有必要的。因为SIM卡不是同移动设备相连的，当用户改变移动设备时，可能不告诉网络，因此这一指示必须在每个连接的一开始就通知网络。这就是移动台类别的目的。
ECSC（EARLY CLASSMARK SENDING CONTROL），该功能指示了多频MS是否有权通过BTS向BSC发送早期类别修改消息。此功能允许MSC在一得到有关多频消息的指示就将它传送给目标BSC，它的作用能加速呼叫建立过程并允许在必要的情况下及时地执行切换。
ECSC的取值可以是Y或N。Y表示移动台一旦建立链路后需立即向网络报告它的 CLASSMARK3；N则表示移动台不允许主动向网络报告它的CLASSMARK3。 由于CLASSMARK3中的主要信息针对于双频应用，因此，在单频GSM应用区应设置ECSC为NO；在双频GSM应用区应设置ECSC为YES。
2、MBR（多频段指示）
在单频段的GSM系统中，移动台向网络报告邻区测量结果时，只需报告一个频段内信号最强的6个邻区的内容。当多频段共同组网时，运营者通常根据网络的实际情况希望移动台在越区切换时，优先进入某一个频段。因此希望移动台在报告测量结果时不仅根据信号的强弱，还需根据信号的频段。参数“多频段指示（MBR）”即用于通知移动台需报告多个频段的邻区内容。
0：移动台需根据邻区的信号强度，报告6个信号最强的NCC已知的且是允许的邻区测量结果，而不管邻区处于哪个频段。
1：移动台需报告邻区表中包含的每个频段（不包含当前服务区所用频段）的、信号强度最强、NCC已知且是允许的一个邻区测量结果。在剩余位置上报告当前服务区所用频段中的邻区。若还有剩余位置，则报告其余邻区的情况，而不管邻区处于哪个频段。
多频段指示（MBR）的取值范围是0～3。在多频段应用的环境下，它的取值与各个频段中的业务量有关。一般在设置时可以参考下列原则：
各频段的业务量基本相同，运营者对频段无选择性时，应设置多频段指示为“0”。
· 各频段的业务量明显不同，运营者希望移动台能优先进入某一频段，应设置多频段指示为“3”。
· 介于上述两种情况间时，可设置多频段指示为“1”或“2”。
小区选择和重选
小区选择，应用路径损耗准则参数C1：
C1 = RLA_C - RXLEV_ACCESS_MIN- MAX((MS_TXPWR_MAX_CCH- P), 0)
对DCS 1800 3类手机而言，C1为：
C1 = RLA_C - RXLEV_ACCESS_MIN- MAX((MS_TXPWR_MAX_CCH + POWER OFFSET- P), 0)
其中各参数均以dBm为单位，各参数含义如下：
RLA_C：移动台平均接收电平，
RXLEV_ACCESS_MIN：移动台允许接入的最小接收电平，
MS_TXPWR_MAX_CCH：控制信道最大功率电平，
P：移动台最大发射功率电平。
POWER OFFSET：DCS 1800 3类手机所使用的与MS_TXPWR_MAX_CCH相关联的功率偏移值，
手机开机后会选择一个合适的小区驻留。手机所选择的小区的C1值必须大于0，同时还要判断小区是否被禁止接入、小区的优先级等因素。在满足C1标准的前提下，手机将选择优先级高的小区。 参数RXLEV_ACCESS_MIN值的设置影响C1值的大小。
由于GSM1800频段的信号衰耗较大，在GSM1800与GSM900共存的情况下，为了使双频手机能够尽可能接入GSM1800系统，可以通过设置小区的CBQ（CELL BAR QUALITY）和CBA（CELL BAR ACCESS）值，来控制小区选择的优先级。GSM1800小区的信号强度通常低于GSM900，因此设置GSM1800小区的优先级为“正常”，GSM900为“低”，这样在小区信号满足C1准则的前提下，通过该参数的设置，使双频手机优先选择GSM1800小区。
CBQ
CBA
小区选择优先级
小区重选优先级
0
0
正常
正常
0
1
禁止
禁止
1
0
低
正常
1
1
低
正常

图6 小区选择图例
2、小区重选
在空闲模式时，手机停留在所选小区中，通过接收系统消息来获得BA列表，测量该列表中邻近小区BCCH载频的信号电平。MS记录其中信号电平最大的6个相邻小区，并从中提取出每个相邻小区的各类系统消息和控制信息，在满足一定的条件时，手机将从当前小区转移到另一个小区，即小区重选。对PHASE2手机而言，由无线信道质量引起的小区重选以算法C2作为标准。
小区重选不分优先级，在合适条件下MS重选C2值大的小区。根据C2算法，通过设置CRO、TO、PT等参数调整C2值，使GSM1800的C2值大于GSM900，使GSM1800小区信号低于GSM900情况下，通过参数设置仍可使双频手机重新选择到GSM1800小区。

图7 空闲模式下的小区重选图例
与小区选择时应用参数C1相对应，小区重选时使用路径损耗准则参数C2。C2由下式决定：
C2 = C1+CELL_RESELECT_OFFSET-TEMPORARY_OFFSET*H(PENALTY_TIME-T) 当PENALTY_TIME<>31时；
C2 = C1 - CELL_RESELECT_OFFSET 当 PENALTY_TIME = 31,
其中：
CELL_RESELECT_OFFSET：小区重选偏置CRO，用来人为修正C2，
TEMPORARY_OFFSET：临时偏置TO，
PENALTY_TIME：惩罚时间PT，决定TO的作用时间，
T：为一定时器，其初始值为0，当某小区被移动台记录在信号电平最大的六个邻区表中时，对应该小区的计数器T开始计数，精度为一个TDMA幀（约4.62毫秒）。当该小区从移动台信号电平最大的六个邻区表中去掉时，相应的T被复位。先前的服务小区与其它邻近小区处理一样。
H(x) ：
对非服务小区（邻区）而言： H(x) = 0 当 x < 0
= 1 当 x 0
对服务小区而言： H(x) = 0
1. 关于CBA和CBQ取值
在目前900/1800双频组网中，存在以下一些客观现象：
1、通过小区重选中CRO的取值，使手机可以很容易从900M网络重选上1800M网络而引导话务；但是在独立MSC组网中，由于LAC不一致又多了一次位置更新（即如果手机开机靠上900M小区，通过CRO选上1800M时又会进行一次位置更新）。
2、1800M覆盖不是很连续，特别在室内，手机开机时可能根本就不能找到1800M信号而不得不最终选择900M小区。
3、单频900M手机还存在相当比例。

按照我们原来的建议，通过CAQ和CBA的取值，使900M小区为低优先级小区，而1800M小区为正常优先级，但是在很多情况下（上述2、3中情况）造成手机开机时上网速度慢。
我们要求：
1、现在网络情况下，设置CBA和CBQ使900M小区和1800M小区具有相同的正常优先级，当手机开机时以最快的速度上网，而引导话务用CRO来实现。在独立MSC组网时这造成了一次多余的位置更新，在目前1800M覆盖不好的情况下，此次位置更新在总的位置数量中可以不用考虑。而在共MSC组网中这仅仅表现为多了一次小区重选。
2、当1800M网络基本达到连续覆盖并且手机绝大部分为双频手机时，在要求1800M承担大部分话务的前提下，我们通过设置CBA、CBQ使1800M小区拥有较高优先级，基本可以保证手机开机就上1800M小区并且绝大部分不会再重选上900M小区。
2. 华为双频网涉及的参数
系统消息方面的参数配置

参数名称
缺省值
建议值
备注
双频段相关参数
ECSC
否
是

小区重选参数指示
否
是

附加重选参数指示
否
否

多频报告（MBR）
无
3

小区选择参数
小区存取允许（CBA）
否
是
CBA＝0，CBQ＝0，小区选择优先级:normal
小区禁止允许（CBQ）
否
否
手机最小接收信号等级
无
10

小区重选参数
小区重选偏移
无
10
CRO＝20dBm，根据信令信道、话音信道的拥塞情况调整
小区重选临时偏移
无
0
TO = 0
小区重选惩罚时间
无
0
PT = 0
小区重选磁滞参数
0 dB
8 dB

注：未提及的参数可按常规设置，下同。
切换参数
I. 切换控制数据表

参数名称
缺省值
建议值
备注
时
间
参
数
业务信道切换最小时间间隔
6
6

信令信道切换最小时间间隔
2
0
能很快直接重试
连续切换最小时间间隔
6
6

新紧急切换最小时间间隔
6
6

功
能
开
关
进行共BSC／MSC调整允许
否
否(是)
允许在MSC内优先切换
信令信道切换允许
否
否

惩罚处理允许
是
是

小区内切换允许
是
否
小区内切换建议暂时关掉
负荷切换允许
否
否

快速移动微小区算法允许
否
否

接收电平快速下降算法允许
否
否

BTS测量报告预处理
否

视基站是否支持而定
传送原始测量报告
否
否
与电平快速下降同步打开

传送BS／MS功率级别
否
是

II. 小区描述数据表

参数名称
缺省值
建议值
备注

小区标识
属性
BCCH号

属于冗余参数，应与载频配置表、BSC小区表等表中的内容一致。
CGI

网络色码

基站色码

小
区
切
换
属
性
小区所在层
第三层
第二层
1800主力层在第二层
小区优先级
优先级2
优先级2
优先级在需要时调
层间切换门限
20
25

层间切换磁滞
3
4

速度惩罚值
30
30

速度惩罚时间
40
40
MS最大发射功率控制等级
5
0
{30,28,26,24,22,20,18,16,14,12,10,8,6,4,2,0,36,34,32}
切换候选小区最小下行功率
10
15
M准则中使用

III. 外部小区描述数据表

参数名称
缺省值
建议值
备注

小区标识
属性
BCCH号

属于冗余参数，应与Motorola配置的相应内容一致。
CGI

网络色码

基站色码

小
区
切
换
属
性
小区所在层
第三层
第三层
/第一层
900主力层在第三层，
900微蜂窝在第一层
小区优先级
优先级2
优先级2
优先级在需要时调
层间切换门限
25
25

层间切换磁滞
3
4

速度惩罚值
30
30
现在不用这两个参数，用时，可根据小区大小调整。
速度惩罚时间
40
40
MS最大发射功率控制等级
5
5
{39,39,39,37,35,33,31,29,27,25,23,21,19,17,15,13,11,9,7,5}; 5 对应33，2W
切换候选小区最小下行功率
10
10
M准则中使用

IV. 紧急切换数据表

参数名称
缺省值
建议值
备注
TA
紧急切换TA限制
63
63

BQ

紧急切换下行链路质量限制
50
40
设成40是否有利于提高网络的质量
紧急切换上行链路质量限制
50
40

V. 负荷切换数据表

参数名称
缺省值
建议值
备注
门
限
负荷切换启动门限
5
5
等级0－7，分别表示以下百分比的负荷：
{0,50,60,70,75,80,85,90}
负荷切换接收门限
2
2
控
制
参
数
负荷切换带宽
25
25
分级负荷切换周期（秒）
10
40
由于负荷计算滞后，最好取值范围在30－60s

分级负荷切换步长
5
10

VI. 正常切换数据表

参数名称
缺省值
建议值
备注
门
限
上行链路边缘切换门限
13
28
单位为等级，需按实际情况调整。
下行链路边缘切换门限
13
28
控
制
参
数
边缘切换统计时间（秒）
5
3
考虑让边缘切换更敏感些

边缘切换持续时间（秒）
4
2
最佳小区统计时间（秒）
5
3

最佳小区持续时间（秒）
4
2

其它参数
I. 直接重试开关与功控参数

参数名称
缺省值
建议值
备注

允许直接重试
否
是
小区呼叫控制表
功
控
期望稳定下行链路信号强度

35
基站功率控制数据表
期望稳定状态信号强度
5
35
MS功率控制数据表
1.4.5 双频话务引导
话务控制，对双频网建设初期来讲，主要是如何利用1800M为900M分担话务流量的问题。在话务控制方面，根据建设GSM1800网络的初衷，我们有以下几点原则：
1、在双频网建设初期，尽量由1800M小区吸收双频用户，减轻GSM900系统的负荷。
2、网上双频用户达到一定数量时，各频段分担话务量，以尽量减少双频切换为目的。
具体调整各种参数设置，就可以实现不同的话务控制策略。
首先，在空闲模式下，当用户开机进行小区选择和在待机状态进行小区重选的时候，通过系统消息参数、包括CBQ (Cell Bar Qualify)、CBA(Cell Bar Access)、 CRO、TO、PT，的设定，使1800M小区拥有更高的优先级或者更优的邻近小区测量比较值，用户尽可能多地守侯在1800M小区，从而呼叫也将建立在1800M小区。
其次，当手机在呼叫建立过程中，如果服务小区出现了话务拥塞情况，利用直接重试功能将该移动台指配到相邻小区的空闲TCH，调整话务的分配。
最后，在通话状态下，通过小区分层分级别（HCS），尽可能多地让话务流向低层低级别的1800M的小区，并且使用华为的多种双频切换算法，使小区的话务负荷更为合理。

图8 全程话务引导与控制策略
分层分级别网络设计和双频切换算法是双频网话务引导和控制的核心部分，下面对此进行详细说明。
1.4.6 华为分层分级别的网络结构
华为分层网络设计将覆盖同一个地域的GSM系统分为四层：高层也就是第四层伞状蜂窝一般是大覆盖的900M小区，其主要作用有两点：实现高层覆盖和快速移动台的接续。中层由900M的宏蜂窝小区组成，这是系统的主力小区层，目前大部分用户集中在这一层。再下一层由覆盖面积与900M小区相似的1800M小区组成，解决频率资源不足的问题，是将来双频用户的主力小区层。最底层是微蜂窝，主要是满足热点和盲点地区的需求。

图9 小区分层结构
考虑到网络未来的发展，为了使网络的规划与优化更加细致、灵活，分层还需与进一步的分级相结合，也就是说，每一层再细化为若干个级。对应于这4层中的每一层，可以再分别设置成16个优先级，以满足网络优化时局部地区话务负荷调整的需要。 这种网络分层分级别的设计思想是充分考虑了与目前网络设备的配合以及未来网络的发展的需求。
从话务的优先权角度来说，层和级越低的蜂窝小区优先权越高，即低层的蜂窝小区优先吸收话务。
1.4.7 丰富完善的华为切换算法
双频切换算法主要内容包括：
1、分层分级别切换算法，网络支持4层每层多达16级的小区优先级别控制；
2、紧急切换算法，对TA、BQ及电平快速下降等各种紧急情况进行处理；
3、负荷分担切换算法，实现小区间负荷分担；
4、基于速度敏感性的切换算法，灵活处理快速移动手机的切换；
5、干扰切换算法，降低干扰，提高话音质量；
6、边缘切换算法，提供手机更好电平和服务质量；
7、基于路径损耗的PBGT切换算法，支持更好小区切换；
8、共MSC/BSC切换控制算法；
第2章 高校校区优化方案
2.1 综述
河北邢台市区现有4所高校进行了移动室分覆盖。其中机电学院位于邢台市中兴西大街466号，学院现占地面积13.3万平方米，建筑面积8.6万平方米；内有学生宿舍楼3栋，公寓楼4栋，教学楼3栋，图书馆和实验楼各1栋，还有食堂、校办厂等；主要针对宿舍楼和公寓楼进行了室分覆盖；学校在校生约8000人。

军需学院位于邢台市钢铁路552号，学院占地870亩，建筑面积24.7万平方米，图书馆16800平方米，主要对校区内的11栋学生宿舍楼进行了室分覆盖，在校生约10000人。

邢台医专位于邢台市桥西区钢铁北路618号，学校占地面积604亩，建筑面积27.7万平方米，内有教学楼、实验楼、学生公寓、教师公寓等三十多栋，目前只对门诊楼和21至25号学生公寓进行了室分覆盖，在校生15000余人。

邢台学院位于邢台市桥东区泉北大街，学校总占地面积1249亩，建筑面积36.8万平方米，主要针对校内学生公寓进行了室分覆盖，在校生1.5万余名。

随着校园手机用户增多，语音和数据业务话务量不断增长，原来的室内覆盖不够合理，造成校园内局部地区忙时拥塞现象，导致手机用户接入失败或数据用户速率下降，因此产生大量投诉，严重影响邢台移动网络指标。为了改善邢台高校校区校园内移动无线网络运行质量，保证已有设备运行在最佳状态，针对学校GSM网络现状进行专项优化，以进一步改善网络服务质量，提升网络指标，提高用户感知，以达到减少投诉的目的。
本次优化工作涉及的主要内容包括:
邢台高校校区内目前存在的问题分析
根据不同的问题提出相应的优化解决方案
对发现的问题给出合理建议
对覆盖4个高校校区的小区性能进行监测、调整
华为拉远RRU方式做室内覆盖和RRU级联共小区的覆盖方式介绍
2.2 优化背景
随着邢台高校校园内话务量持续增高，引发投诉增多。10月份市区共收到有效投诉1146单，其中涉及高校的有效投诉323单，系统容量是目前高校最大问题。
邢台市区10月投诉表：
市区
投诉数量
百分比
高校
323
28.18%
非高校
823
71.82%

邢台高校校区10月投诉表：
投诉原因
投诉单数
所占比例
互联互通
2
0.62%
室内覆盖
42
13.00%
系统容量
279
86.38%
总计
323
100.00%

2.3 邢台高校KPI指标分析
最忙时CS拥塞情况统计(统计时间：10月25日-10月31日)

起始时间
小区名称
TCH每线话务量(%)
TCH每线话务量(%)
K3045:TCH拥塞率（遇全忙）(无)
K3011B:TCH切换占用遇全忙次数（业务信道）(无)
A9003:无信道资源导致上行GPRS TBF建立失败次数(无)
10-31-2010 22:00:00
XTGH0065-3
0.999
0.999
72.916
9941
63495
10-31-2010 22:00:00
XTGHM239-2
0.999
0.999
34.378
17
12758
10-31-2010 22:00:00
XTDHM245-2
0.998
0.998
11.111
54
4096
10-31-2010 22:00:00
XTGHM243-2
0.995
0.995
11.486
67
0
10-31-2010 22:00:00
XTDH0007-1
0.995
0.995
62.468
7308
76315
10-31-2010 22:00:00
XTDH0011-3
0.995
0.995
67.833
7963
49960
10-31-2010 22:00:00
XTGH0098-1
0.994
0.994
50.017
4350
29
10-31-2010 22:00:00
XTDHM246-3
0.993
0.993
0.094
1
94
10-31-2010 22:00:00
XTGH0065-1
0.992
0.992
48.205
4465
587
10-31-2010 22:00:00
XTGH0081-2
0.986
0.986
36.811
2311
253
10-31-2010 22:00:00
XTGH0098-2
0.982
0.982
37.006
2006
350
10-31-2010 22:00:00
XTGHM243-1
0.97
0.97
1.64
25
48
10-31-2010 22:00:00
XTDHM246-2
0.949
0.949
0
0
6
10-31-2010 22:00:00
XTDHM236-1
0.946
0.946
3.229
27
0
10-31-2010 22:00:00
XTGHM160-1
0.945
0.945
27.15
337
101
10-31-2010 22:00:00
XTDH0011-1
0.934
0.934
35.196
2341
0
10-31-2010 22:00:00
XTDH0007-2
0.925
0.925
42.5
5511
0
10-31-2010 22:00:00
XTGHM160-2
0.885
0.885
4.81
33
5
10-31-2010 22:00:00
XTGHM240-2
0.881
0.881
20.737
954
102
10-31-2010 22:00:00
XTGHM150-3
0.872
0.872
9.136
70
14
10-31-2010 22:00:00
XTGHM150-1
0.86
0.86
0
0
0
10-31-2010 22:00:00
XTDHM237-2
0.859
0.859
0.429
2
6
10-31-2010 22:00:00
XTDHM236-2
0.859
0.859
0.418
3
0
10-31-2010 22:00:00
XTGHM240-3
0.854
0.854
16.651
332
202
10-31-2010 22:00:00
XTGHM150-2
0.792
0.792
0
0
0
10-31-2010 22:00:00
XTDH0012-2
0.728
0.728
0.073
2
1
10-31-2010 22:00:00
XTDHM236-3
0.719
0.719
0
0
0
10-31-2010 22:00:00
XTGH0187-3
0.673
0.673
0
0
0
10-31-2010 22:00:00
XTGH0065-2
0.647
0.647
1.046
21
0
10-31-2010 22:00:00
XTDHM237-3
0.575
0.575
0
0
0
10-31-2010 22:00:00
XTDHM303-2
0.575
0.575
12.705
116
0
10-31-2010 22:00:00
XTDHM235-3
0.549
0.549
2.828
11
0
10-31-2010 22:00:00
XTDHM303-3
0.502
0.502
35.91
288
0
10-31-2010 22:00:00
XTGH0062-3
0.463
0.463
0
0
0
10-31-2010 22:00:00
XTGHM158-3
0.462
0.462
0
0
58
10-31-2010 22:00:00
XTDHM235-
