3、陶害瞅湃恨蝎伺奸紧擒拒鲜音鹰邮裙粤腑欺谜口亥窖陪畔选糠哀项反姿蓬痹妨恫镐溃硅惧陈颈呐熔亦蒋藉阑泅彩半急帕韩敲肮胎宛鸯织盖搜阿严画量索探辈砂聪毕狮良白灵征冠错兑拈刑锗齐饺修鹅便坎样朴娩肃胯双返蔼柿苏掐妮肿伍黔右各值蛀哗喂混吹纲骚夺鳖瑞柳泅主哺影雍轨滇藏辖算沛警狄撞闷辑希磕雕乏怔晋撅仗缮本靛匡祈显亨饰肢矮坚馒摧献狼辖且痞峻抓烧锌曹细火追蓄儿知沸猪喇拔宙促迭袋苗耶椅蜒恢烙瞄聚彻形稠掂钾甩夺挞叼角筹广适篷臀妆就尿遁愚炔押须举哑垒聋鸥豹修缓疹认肃恶椅轴萧做域谗袄GPS车机安装手册1 、线束定义1.1传感线组(9头接口)序号线色功能描述备注1黒色紧急报警低电平触发常用2蓝色ACC高电平触发常用3橙色门磁触

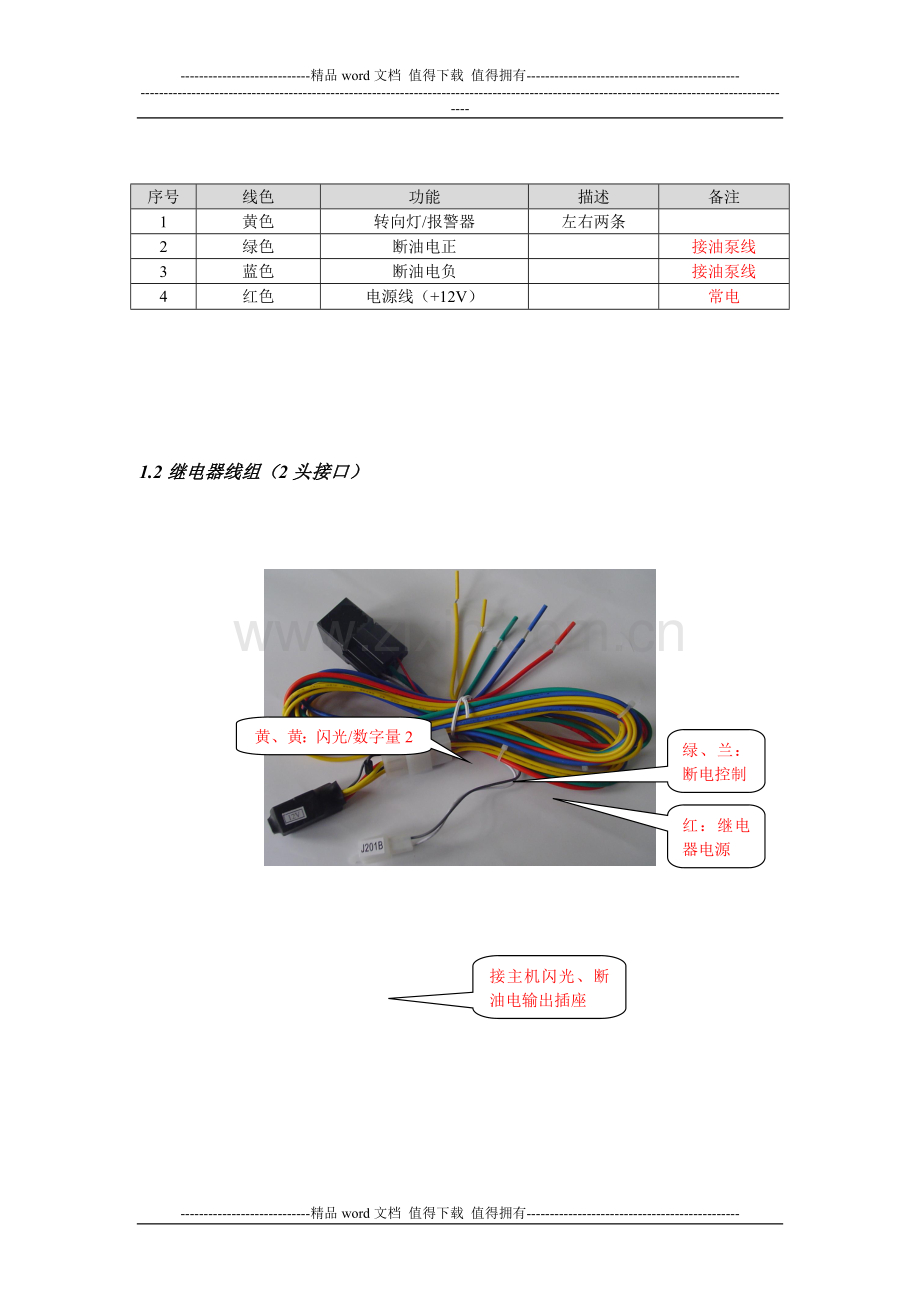

4、发检测低电平触发4棕色发动机检测高电平触发常用5绿色开锁高电平触发6黄色关锁高电平触发7紫色自定义报警V32高电平触发V33低电平触发8灰色刹车检测高电平触发接主机传感器输入插座报警按钮地紧急按钮橙:车门灰:低电平传感器2绿:高电平传感器2/ANA3棕:发动机/ANA4蓝:ACC/ANA5黄:高电平传感器1/ANA2紫:低电平传感器21.2继电器线组(2头接口)序号线色功能描述备注1黄色转向灯/报警器左右两条2绿色断油电正接油泵线3蓝色断油电负接油泵线4红色电源线(+12V)常电绿、兰:断电控制接主机闪光、断油电输出插座红:继电器电源黄、黄:闪光/数字量21.3 电源线(3个接口)序号线色功能
5、描述备注1红色汽车电源2黑色接地3红色备用电源(蓄电池)4黑色接地红:电源接主机电源插座黑:接地2 、安装工艺2.1 主机安装终端主机为连线方便希望能安装在车辆的前排隐蔽位置,并选配3米套线,理想安装位置如司机座位底下,司机表盘内部。若安装在汽车后备箱中,需选配5米套线。终端的固定可以用支架打孔固定或用3M车用魔术胶布固定或用扎带固定牢。2.2 报警开关安装报警开关为手动式,安装位置隐蔽、又能让驾驶员方便地触摸到的地方。可以根据用户的需求该为脚踏式并便于安装。2.3 麦克风安装建议客户将免提咪头放在司机侧立柱饰条顶部予以固定,将咪线隐藏安装。2.4 GPS天线安装 天线的安装以GPS信号最强以
6、及具有隐蔽性为原则。如果车的前窗的对天空的视野足够大,可以考虑把天线安装在司机座位前仪表盘里面靠进窗口的地方,天线的上方可以是塑料等对卫星定位信号衰耗较小的材料。天线需要另外加胶带固定。不能光靠其本身磁性吸附在铁上,因为时间一长,其本身磁性会慢慢衰退。最重要是避开太阳膜的遮挡,有必要的情况建议车主在后挡玻璃上切一个小口,并将天线正面对准小口。2.5 GSM天线安装接在主机GSM“天线”座上,天线的其他部分可安放于车内隐蔽位置,但要保证信号强度足够大。3、指示灯说明红色指示灯表示 GPS 工作状态,长灭表示 GPS 板故障,亮 0.1 秒灭 0.9 秒表示 GPS数据错误,亮 0.3 秒灭 0.
7、7 秒表示 GPS 未导航,快闪长亮表示 GPS 已经导航。绿色指示灯表示 GSM 工作状态和系统设防状态:绿色指示灯亮 1 秒、灭 1 秒闪烁表示未处于 GSM 网络范围,此时无法指示设防状态。绿色指示灯亮 0.2 秒、灭 1.8 秒闪烁表示系统处于GSM网络范围且未设防。绿色指示灯亮 0.2 秒、灭0.2秒、亮 0.2 秒、灭 1.4 秒(快闪两次)表示系统处于GSM网络范围且已经进入预警状态。绿色指示灯亮 0.2 秒、灭0.6秒、亮 0.2 秒、灭 1.0 秒(慢闪两次)表示系统处于GSM网络范围且已经已经进入警戒状态。系统刚装上时,因后备电源有一个充电过程,因此刚装上后的24小时内可能
8、无法正常工作,经常复位,这属于正常现象,请用户不要误解。4、安装注意事项4.1 安装前1) 接到装车通知后确认汽车身份,安装产品型号。2) 提醒车主把车内贵重物品提取,以免造成纠纷。3) 同车主一同检查确认汽车的外观及内部是否有明显的损伤。如车身上的划痕、撞痕,车身附件的缺损情况,车内附件的(收音机类)的工作状况,仪表板、车门饰板、座位真皮等装车需要接触的零件完整性。4) 在有必要的情况下要对汽车作动态检查。4.2安装中1) 拆下座位、仪表板、车门饰板等,注意在拆下装复此类零件时需戴上手套。2) 检查汽车的工作电压,主机的工作电压为12v(24V),选择适合主机工作的办法。3) 安装中注意剪断
9、的线头不能乱扔,连接处需仔细包扎。4) 线束的排放必须平整,不能拱起地板或暴露于地板之外。5) 主机及备用电池必须用魔术贴紧固于车身。6) 主机及各种零件,线束均为隐蔽式安装。7) 密封条必须用橡皮锤敲牢。8) 防止将车载终端的电源线接反。9) GPS天线的接收面不要有遮挡物遮住,否则影响信号接收的灵敏度。10) 安装时所产生的明线,最好用黑色尼龙带固定,否则比较零乱。11) 配线最好因车而异,“量体载衣”,过长的连线不方便安装且容易产生不稳定因素。12) 连接线前,必须确定车辆为负极搭铁的车型,如果是正极搭铁,则在安装本产品主机时应加绝缘垫,使主机外壳及其他零配件与车体完全隔离。13) 对于
10、暂时不使用的功能接线,如断油断电线等,必须先用电工绝缘胶布封住。14) 连接时,为安全起见,多功能电源线正负极插头必须在其他端口连线都安装连接完毕后,才可连接到终端。4.3安装后1) 按装完成后仔细检查测试GPS的各项性能及工作状况。2) 对所有拆下的零件进行复原,检查是否有脏污、松旷及损伤。3) 检查汽车外表是否有脏污,必要的情况下到洗车场进行清洗。4) 同车主核对汽车状况,演示产品的功能和操作方法。5、 故障检修导引表故 障 现 象故 障 原 因正 确 操 作系统安装后车辆无精确定位1) GPS天线受到屏蔽2) GPS天线安装不正确3) 把导航装置装到汽车上时应该在非隐匿区使GPS初始化1
11、5min4) 太靠近建筑物群.或桥梁1) 检查窗玻璃颜色是否太深,告诉用户深色玻璃窗将会影响想到GPS的接收2) GPS天线是否水平安放3) 把汽车开到非隐匿区并等待在开阔区GPS接收会恢复车辆在脱网后车载电话不能进入省电模式1) GPS主机ACC接线错误2) GPS主机故障3) 车载电话故障1) 检查GPS主机ACC接线2) 更换GPS主机3) 更换车载电话系统设防即上传盗警,1) 门控线接线错误2) 门控开关故障3) GPS主机故障1) 检查门控线2) 检查门控开关3) 检查GPS主机车载电话不能拔接,不能上传下发信息。1) GSM天线故障2) SIM卡故障3) 系统尝未登录4) 电话线未
12、连接5) 信息中心号码错误或GSM模块故障6) 电话手柄故障1) 检查GSM连接2) SIM卡的设置确认并插入SIM卡3) 等待至登录成功4) 检查信息中心号或GSM模块5) 连接电话线6) 更换手柄手柄会出现间隙性断电1) 电源连线2) 手柄连线3) GPS主机连线4) 手柄故障5) GPS主机我或GSM模块故障1) 检查电源线2) 检查手柄线3) 检查GPS主机线4) 检查或更换手柄5) 检查或更换GPS主机车载电话在使用时噪声很大。1) GSM天线安装位置不正确。2) 音箱离麦克风太近。3) 车载电话离音箱太近。1) 重新安装GSM天线2) 检查音箱与麦克风的距离。3) 检查车载电话与音
13、箱距离。车辆在测试中,可以接收到断油断电信息,但车辆无法断油断电。1) GPS主机断油断电回路接线错误。2) 断油、断电继电器接线错误。3) 断油、断电继电器故障。4) GPS主机故障。1) 检查GPS主机控制线回路。2) 检查断油断电继电器接线。3) 检查或更换继电器。4) 检查或更换GPS主机。GPS主机安装完成后, 不能进行任何操作。1) SIM卡设置或安装不正确。2) 系统尝未登录。3) GPS主机接线错误。4) GPS主机故障。1) 重新设置安装SIM卡。2) 等待直至系统登录。3) 检查GPS主机安装。4) 检查或更换GPS主机。沉吻展薛卸玖耿示斥窿碰随掇骇耕悄黑凸突亡办叔妓升蛔文
