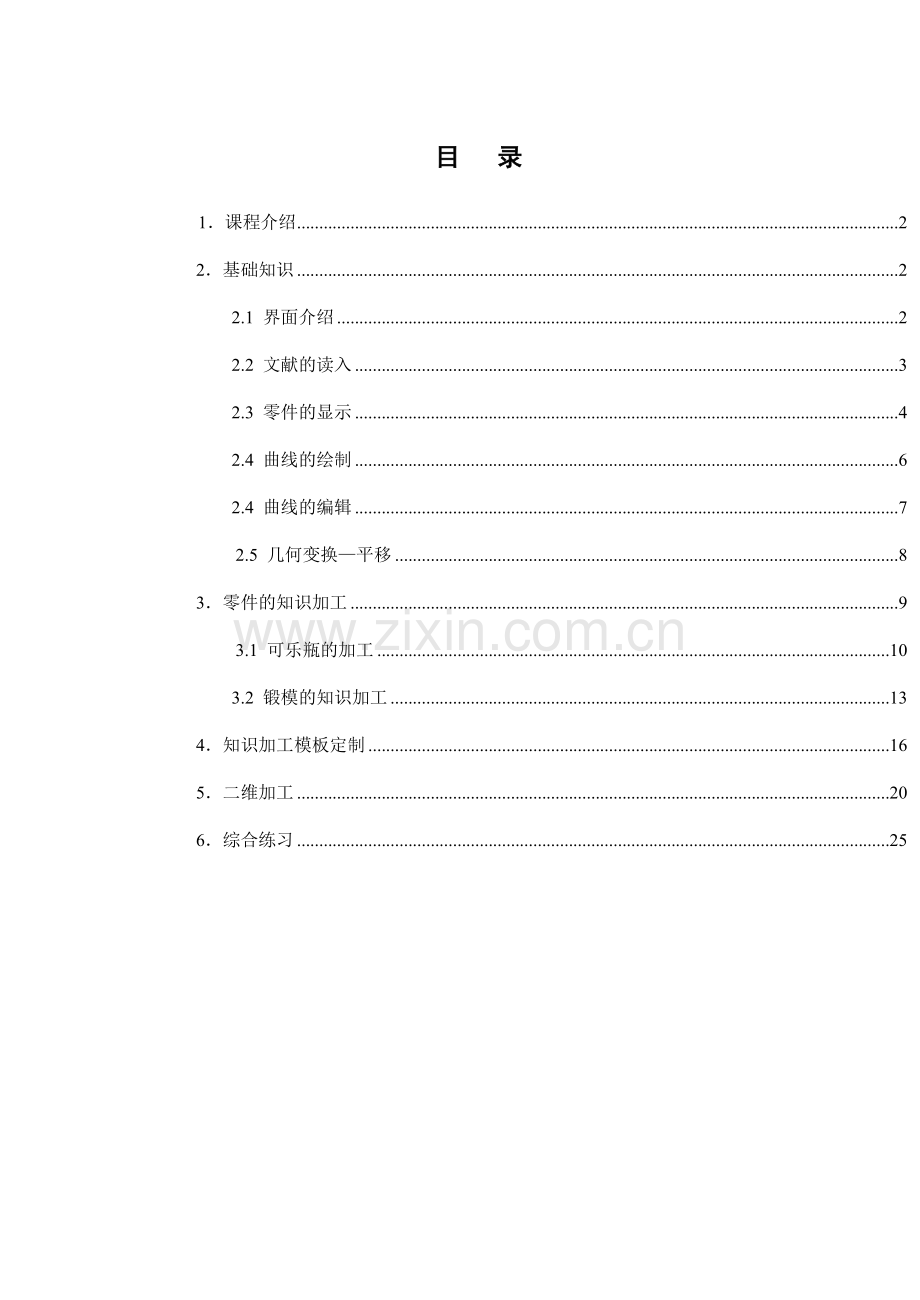

目 录
1．课程介绍 2
2．基础知识 2
2.1 界面介绍 2
2.2 文献的读入 3
2.3 零件的显示 4
2.4 曲线的绘制 6
2.4 曲线的编辑 7
2.5 几何变换—平移 8
3．零件的知识加工 9
3.1 可乐瓶的加工 10
3.2 锻模的知识加工 13
4．知识加工模板定制 16
5．二维加工 20
6．综合练习 25

CAXA制造工程师一天培训教程
【培训目的】
通过CAXA制造工程师一天的培训让数控编程的初学者在一天内学会编程变成现实，学会复杂曲面零件的编程以及简朴的二维轮廓的编程。
1．课程介绍
欢迎大家来参与我公司最新推出软件——CAXA制造工程师的培训，同时真诚感谢大家对我公司以及公司软件的厚爱与支持。
一天时间的培训是短暂而紧张的，但是我们将竭尽所能在一天中让大家学习和体会到如何运用CAXA制造工程师实现一天会编程的快捷、方便与简朴。希望我们的讲解可认为大家的进一步学习和掌握打下坚实的基础。
CAXA制造工程师将工程师的实际工艺思绪和丰富的编程加工经验集成智能化的知识加工，初学者运用知识加工和工程师的编程经验即可快速地完毕复杂曲面零件的编程。举个简朴的例子，CAXA制造工程师的知识加工就好比全自动化的洗衣机自动洗衣程序，您只要按照自己的规定进行选择，编程就可自动完毕。使得编程效率具有无可比拟的竞争力，大大减少了数控编程的准入门槛，缩短数控编程人员的培养周期。
在今天的培训中我们重要通过实例操作的方式来讲解制造工程师知识加工功能和其他功能的实际应用。上午是运用CAXA制造工程师加工的基本知识和运用知识加工完毕编程的两个实例。下午讲解如何按照自己规定定制加工模板以及简朴二维轮廓的编程加工实例。在每一个实例讲解后我们都将安排一定的时间进行练习和练习讲解，以便巩固和加深讲解的知识要点。在练习过程中我们有专门的老师进行现场辅导，有任何疑难问题大家可以随时提出。以下列出课程安排表。
祝大家学习快乐！
课程安排表
8：30
课程介绍
13：00
练习讲解
8：45
基础知识介绍
13：30
常规加工（二维加工）
9：30
知识加工（平坦和陡峭）
14：30
休息
10：30
练习
15：10
练习
11：30
午饭
16：00
答疑
2．基础知识
下面我们讲解运用CAXA制造工程师进行加工编程需要掌握的基本知识，便于快速地学习和使用CAXA制造工程师进行零件加工的编程。
2.1 界面介绍
制造工程师的用户界面，是全中文界面，和其他Windows风格的软件同样，各种应用功能通过菜单和工具条驱动；状态栏指导用户进行操作并提醒当前状态和所处位置；特性树记录了历史操作和互相关系；绘图区显示各种功能操作的结果；同时，绘图区和特性树为用户提供了数据的交互的功能。
制造工程师工具条中每一个按钮都相应一个菜单命令，单击按钮和单击菜单命令是完全同样的。
主菜单
标准工具条
显示工具条
特性工具条
曲线工具条
特性树
立即菜单
曲面工具条
线面编辑工具条
几何变换工具条
状态栏
绘图区

2.2 文献的读入
CAXA制造工程师是一个开放的设计和加工工具，它提供了丰富的数据接口，涉及基于曲面的DXF和IGES标准图形接口，基于实体的X_T、X_B，面向快速成型设备的STL以及面向Internet和虚拟现实的VRML等接口。这些接口保证了与世界流行的CAD软件进行双向数据互换，使公司与合作伙伴可以跨平台和跨地区进行协同工作，实现虚拟产品开发和生产。

文献的读入通过“文献”下拉菜单中的“打开”命令来实现，可以打开制造工程师存储的数据文献，并为其他数据文献格式提供相应接口，使在其它软件上生成的文献通过此接口转换成制造工程师的文献格式，并进行解决。
在制造工程师中可以读入ME数据文献mxe、零件设计数据文献epb、、ME1.0、ME2.0数据文献csn、Parasolid x_t文献、Parasolid x_b文献、DXF文献、IGES文献和DAT数据文献。
单击“文献”下拉菜单中“打开”命令，或者直接单击按钮，弹出打开文献对话框。选择相应的文献类型并选中要打开的文献名，单击“打开”按钮。

CAXA制造工程师可以输出也就是将零件存储为多种格式的文献，方便在其他软件中打开。
（1）单击“文献”下拉菜单中的“保存”，或者直接单击按钮，假如当前没有文献名，则系统弹出一个存储文献对话框。
（2）在对话框的文献名输入框内输入一个文献名，单击“保存”，系统即按所给文献名存盘。文献类型可以选用ME数据文献mex、EB3D数据文献epb、Parasolid x_t文献、Parasolid x_b文献、DXF文献、IGES文献、VRML数据文献、STL数据文献和EB97数据文献。
（3）假如当前文献名存在，则系统直接按当前文献名存盘。经常把结果保存起来是一个好习惯。这样，可以避免因发生意外而成果丢失。
2.3 零件的显示
制造工程师为用户提供了图形的显示命令，他们只改变图形在屏幕上显示的位置、比例、范围等，不改变原图形的实际尺寸。图形的显示控制对复杂零件和刀具轨迹观测和拾取具有重要作用。
用鼠标单击“显示”下拉菜单中的“显示变换”，在该菜单中的右侧弹出菜单项。

显示所有：将当前绘制的所有图形所有显示在屏幕绘图区内。用户还可以通过F3键使图形显示所有。
单击“显示”，指向“显示变换”，单击“显示所有”，或者直接单击按钮。
显示窗口：提醒用户输入一个窗口的上角点和下角点，系统将两角点所包含的图形充满屏幕绘图区加以显示。
（1）单击“显示”，指向“显示变换”，单击“显示窗口”，或者直接单击按钮。
（2）按提醒规定在所需位置输入显示窗口的第一个角点，输入后十字光标立即消失。此时再移动鼠标时，出现一个由方框表达的窗口，窗口大小可随鼠标的移动而改变。
（3）窗口所拟定的区域就是即将被放大的部分。窗口的中心将成为新的屏幕显示中心。在该方式下，不需要给定缩放系数，制造工程师将把给定窗口范围按尽也许大的原则，将选中区域内的图形按充满屏幕的方式重新显示出来。
显示缩放：按照固定的比例将绘制的图形进行放大或缩小。用户也可以通过PageUp或PageDown来对图形进行放大或缩小。也可使用Shift配合鼠标右键，执行该项功能。也可以使用Ctrl键配合方向键，执行该项功能。
（1）单击“显示”，指向“显示变换”，单击“显示缩放”，或者直接单击按钮。
（2） 按住鼠标右键向左上或者右上方拖动鼠标，图形将跟着鼠标的上下拖动而放大或者缩小。
（3）按住Ctrl键，同时按动左右方向键或上下方向键，图形将跟着按键的按动而放大或者缩小。
显示旋转： 将拾取到的零部件进行旋转。用户还可以使用Shift键配合上、下、左、右方向键使屏幕中心进行显示的旋转。也可以使用Shift配合鼠标左键，执行该项功能。
（1）单击“显示”，指向“显示变换”，单击“显示旋转”，或者直接单击按钮。
（2）在屏幕上选取一个显示中心点，拖动鼠标左键，系统立即将该点作为新的屏幕显示中心，将图形重新显示出来。
显示平移：根据用户输入的点作为屏幕显示的中心，将显示的图形移动到所需的位置。用户还可以使用上、下、左、右方向键使屏幕中心进行显示的平移。
（1）单击“显示”，指向“显示变换”，单击“显示平移”，或者直接单击按钮。
（2）在屏幕上选取一个显示中心点，按下鼠标左键，系统立即将该点作为新的屏幕显示中心将图形重新显示出来。
2.4 曲线的绘制
CAXA制造工程师为曲线绘制提供了十六项功能：直线、圆弧、圆、矩形、椭圆、样条、点、公式曲线、多边形、二次曲线、等距线、曲线投影、相关线、样条->圆弧和文字等。用户可以运用这些功能，方便快捷地绘制出各种各样复杂的图形。运用CAXA制造工程师编程加工时，重要应用曲线中的直线、矩形工具绘制零件的加工范围。
直线中的两点线就是在屏幕上按给定两点画一条直线段或按给定的连续条件画连续的直线段。
（1）单击直线按钮，在立即菜单中选择两点线。
（2）按状态栏提醒，给出第一点和第二点，两点线生成。

矩形是图形构成的基本要素，为了适应各种情况下矩形的绘制，CAXA制造工程师提供了两点矩形和中心_长_宽等两种方式。
两点矩形就是给定对角线上两点绘制矩形。
（1）单击按钮，在立即菜单中选择两点矩形方式。
（2）给出起点和终点，矩形生成。

中心_长_宽就是给定长度和宽度尺寸值来绘制矩形。
（1）单击按钮，在立即菜单中选择中心_长_宽方式，输入长度和宽度值。
（2）给出矩形中心（0,0），矩形生成。

2.4 曲线的编辑
曲线编辑涉及曲线裁剪、曲线过渡、曲线打断、曲线组合和曲线拉伸五种功能。
曲线编辑安排在主菜单的下拉菜单和线面编辑工具条中。线面编辑工具条如下图所示。

曲线裁剪中的快速裁剪是指系统对曲线修剪具有指哪裁哪快速反映。
（1）单击按钮，在立即菜单中选择快速裁剪和正常裁剪（或投影裁剪）。
（2）拾取被裁剪线（选取被裁掉的段），快速裁剪完毕。

曲线过渡就是对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
曲线过渡共有三种方式：圆弧过渡、尖角过渡和倒角过渡。
l 圆弧过渡：
用于在两根曲线之间进行给定半径的圆弧光滑过渡。
（1）单击按钮，在立即菜单中选择“圆弧过渡”，输入半径，选择是否裁剪曲线1和曲线2。
（2）拾取第一条曲线，第二条曲线，圆弧过渡完毕。

过渡前 过渡后
l 尖角过渡
用于在给定的两根曲线之间进行过渡，过渡后在两曲线的交点处呈尖角。尖角过渡后, 一根曲线被另一根曲线裁剪。
（1）单击按钮，在立即菜单中选择“尖角裁剪”。
（2）拾取第一条曲线，第二条曲线，尖角过渡完毕。
拾取位置
拾取位置

(a)过渡前 (b)过渡后 (a) 过渡前 (b) 过渡后
l 倒角过渡
倒角过渡用于在给定的两直线之间进行过渡, 过渡后在两直线之间有一条按给定角度和长度的直线。
倒角过渡后, 两直线可以被倒角线裁剪，也可以不被裁剪。
（1）单击按钮，在立即菜单中选择“倒角裁剪”，输入角度和距离值，选择是否裁剪曲线1和曲线2。
（2）拾取第一条曲线，第二条曲线，尖角过渡完毕。

(a) 有裁剪的倒角过渡 (b) 无裁剪的倒角过渡
2.5 几何变换—平移
几何变换对于编辑图形和曲面有着极为重要的作用，可以极大地方便用户。几何变换是指对线、面进行变换，对造型实体无效，并且几何变换前后线、面的颜色、图层等属性不发生变换。几何变换共有七种功能：平移、平面旋转、旋转、平面镜像、镜像、阵列和缩放。几何变换工具条如下图。

平移就是对拾取到的曲线或曲面进行平移或拷贝。平移有两种方式：两点或偏移量。
偏移量方式就是给出在XYZ三轴上的偏移量，来实现曲线或曲面的平移或拷贝。
（1）直接单击按钮，在立即菜单中选取偏移量方式，拷贝或平移，输入XYZ三轴上的偏移量值。

（2）状态栏中提醒“拾取元素”，选择曲线或曲面，按右键确认，平移完毕。

两点方式就是给定平移元素的基点和目的点，来实现曲线或曲面的平移或拷贝。
（1）单击按钮，在立即菜单中选取两点方式，拷贝或平移，正交或非正交。

（2）拾取曲线或曲面，按右键确认，输入基点，光标就可以拖动图形了，输入目的点，平移完毕。

3．零件的知识加工
为了使用户更方便更容易地使用和掌握运用CAXA制造工程师软件进行加工生产，同时也为了新的技术人员容易入门，不需要掌握多种加工功能的具体应用和参数设立，解决公司技术人员缺少的问题，CAXA制造工程师专门提供了知识加工功能，针对复杂曲面的加工，为用户提供一种零件整体加工思绪，用户只需观测出零件整体模型是平坦或者陡峭，运用老工程师的加工经验，就可以快速的完毕加工过程。
3.1 可乐瓶的加工
1．打开文献
选择“文献”下拉菜单中的“打开”命令，或者单击按钮，弹出“打开”对话框，选中已经设计好的可乐瓶底模具，单击“打开”即可。

2．设定加工毛坯
单击曲线工具栏中的“矩形”按钮，选择立即菜单默认的“两点矩形”方式，拾取可乐瓶底模具的上表面一顶点作为矩形的起点，拖动鼠标然后拾取该顶点的对角点作为矩形的终点，完毕矩形的绘制。然后单击鼠标右键结束绘制矩形操作。该矩形作为粗加工的轮廓。

3．知识加工操作

（1）选择“应用”菜单下的“知识加工”命令，弹出“知识加工向导”对话框，在第1步中从右边的知识库文献列表中选择“陡凹”，该文献是本次加工所使用的模板文献。

（2）单击“下一步”按钮，进入知识加工向导第2步，一方面选择零件整体特性为陡峭；然后在毛坯设立下面单击“毛坯轮廓”按钮，返回到编辑区，拾取设定加工范围中轮廓线，单击箭头选择链搜索方向后回到加工向导对话框；然后分别单击“毛坯顶层高度”和“毛坯底层高度”按钮，拾取可乐瓶型腔的顶点和底点，系统自动得到毛坯顶层和底层高度的具体数值0和-50。

（3）单击“下一步”按钮，进入知识加工向导的第3步，选择整体粗加工方式，同时还可以根据实际需要再次修改或者设立加工参数，修改后的数值只对这一次加工起作用，不会更改加工模板的数值。

（4）单击“完毕”后，立即生成整体粗加工的加工轨迹、加工代码以及加工工艺单。

（5）单击加工工艺单中的加工方式，可以具体了解粗加工和精加工的加工参数。

（6）根据加工工艺单中的所显示的代码所在目录，可以找到生成的加工G代码。

这样，可乐瓶底的知识加工就完毕了，可以把加工工序单和G代码程序通过工厂的局域网送到车间去了。
3.2 锻模的知识加工
1．打开文献。
选择“文献”下拉菜单中的“打开”命令，或者单击按钮，弹出“打开”对话框，选中已经设计好的锻模零件，单击“打开”即可。

2．设定锻模的加工范围。
锻模的上表面和所有型腔都要加工，所以它的加工范围就是零件的最大轮廓。
（1）．单击曲线工具栏中的“矩形”按钮，选择立即菜单默认的“两点矩形”方式，拾取锻模底面的一顶点作为矩形的起点，拖动鼠标然后拾取该顶点的对角点作为矩形的终点，完毕矩形的绘制。然后单击鼠标右键结束绘制矩形操作。

（2）．拟定锻模的高度。按F6键，在YOZ平面内的显示锻模，然后选择“工具”菜单中“查询”子菜单中的“坐标”命令，然后用光标分别拾取锻模的最高点和最低点，查询最高点和最低点的坐标分别如图所示。

由此可以拟定锻模加工范围的高度为DZ＝117。
（3）．单击几何变换工具栏中的“平移”按钮，选择“拷贝”方式，输入DZ＝117，将这个底面的矩形向上平移117。然后分别拾取矩形的四条边，拾取到的边显示为红色，拾取完毕按右键确认，立即得到等距的矩形，如图所示。

上下二个矩形间的范围，就是我们的加工范围。加工的顶层高度是Z＝7，就是上面矩形上的任意一点，加工的底层高度是Z＝－56。顶层高度可以比零件的实际最高点低一点，这样能保证第一刀就可以开始铣，避免第一刀走空刀。底层高度等于或者低于要加工的型腔的最低点。
3．知识加工操作
（1）选择“应用”菜单下的“知识加工”命令，弹出“知识加工向导”对话框，在第1步中从右边的知识库文献列表中选择“平坦45度加工”，该加工文献是本次加工所使用的模板文献。

（2）单击“下一步”按钮，进入知识加工向导第2步，一方面选择零件整体特性为平坦；然后在毛坯设立下面单击“毛坯轮廓”按钮，返回到编辑区，拾取设定加工范围中锻模最下面的矩形轮廓线，单击箭头选择链搜索方向后回到加工向导对话框。

单击“毛坯顶层高度”按钮，拾取锻模的顶点，系统自动得到毛坯顶层高度的具体数值7，在“毛坯底层高度”中输入底层高度－56。

（3）单击“下一步”按钮，进入知识加工向导的第3步，选择整体粗加工和精加工两种加工方式，同时还可以根据实际需要再次修改或者设立加工参数，修改后的数值只对这一次加工起作用，不会更改加工模板的数值。

单击“完毕”后立即生成各加工过程的加工轨迹、加工代码以及加工工艺单。

至此，知识加工的整个过程就方便快捷地完毕了，根据明细单可以找到轨迹代码文献。
4．练习

鼠标 飞机模型
4．知识加工模板定制
零件加工可以直接选择知识加工中的已经设立好的模板，也可以根据加工需要自己定制知识库加工模板。
一方面选择“文献”菜单下的“打开”命令，选择CAXA制造工程师安装目录下的Samples文献夹中的“USB加密锁”文献，然后单击“打开”按钮。

然后选择“设立”菜单下的“知识库设立”命令，弹出知识库设立对话框中。在这里我们可以采用两种方式来设立当前零件的知识加工模板。

其一．假如有老工程师保存好的加工经验参数，可以直接运用加工经验参数文献进行模板设立。
（1）单击“从文献读取”按钮，从弹出的选择配置文献对话框中找到已经保存好的加工经验参数文献。

（2）然后单击“打开”按钮，回到知识库设立对话框，单击“保存到文献”按钮，将选择的经验参数文献保存到安装目录下的Template文献夹中。
（3）这样在采用知识加工时，选择“应用”菜单下的“知识加工”命令，弹出“知识加工向导”对话框，在第1步中右边的知识库文献列表中就自动选中保存好的知识库文献，该知识库文献就是本次加工所使用的模板文献。

其二．根据当前加工零件的整体形状特性，自己设立加工参数。这里加密锁的整体形状特性较为平坦。
（1）单击粗加工参数下的“参数修改”按钮，在弹出的粗加工参数表中进行粗加工参数的设立。

（2）单击半精加工参数和精加工参数下的“平区域参数”按钮，在弹出的半精加工和精加工参数表中进行参数设立。

（3）然后单击“拟定”按钮，回到知识库设立对话框，单击“保存到文献”按钮，将设立好的参数保存到安装目录下的Template文献夹中，并命名为“加密锁”，然后单击“保存”按钮，回到知识库设立对话框中。

（4）单击“关闭”完毕模板设立。这样在采用知识加工时，选择“应用”菜单下的“知识加工”命令，弹出“知识加工向导”对话框，在第1步中右边的知识库文献列表中就自动选中保存好的“加密锁”知识库文献，该知识库文献就是本次加工所使用的模板文献。

（5）单击“下一步”按钮，在知识加工向导的第2步，选择加密锁的整体特性“平坦”以及毛坯轮廓和毛坯顶层和底层高度。

（6）单击“下一步”按钮，在知识加工向导的第3步，选择三种加工方式中的一种或者多种，此时单击加工方式后面的加工参数按钮，可以对加工参数进行修改。但是修改的参数只对本次加工有效，而不能对加工模板“加密锁”文献进行修改。

单击“完毕”后立即生成各加工过程的加工轨迹、加工代码以及加工工艺单。
5．二维加工
平面轮廓加工是数控加工中最基本的加工形式这一。它广泛的应用于加工零件的外轮廓，内轮廓，各种沟、槽、台阶等等。如模具中的动、静模套，动、静模的外轮廓，机械零件中的凸轮，凸轮槽等。它可以高效、高精度的完毕复杂外形轮廓的加工，解决了普通铣床难以做到的复杂轮廓加工问题。下面仅一例来说明CAXA制造工程师XP是如何来做平面轮廓加工的。在这例中R500大圆弧的加工、圆弧与圆弧之间、直线与圆弧之间的相切关系只有用数控加工才可以精确的得到保证。

在数控铣床的平面轮廓加工中，对刀具如何切入工件和离开工件是有规定的，它规定直线切入或圆弧切入，这样做的目的是为了提高进退刀点的工件表面加工质量，使进退刀点光滑，不留进退刀痕迹，同时也是为了使刀具可以逐渐的切入工件和逐渐的离开工件，对刀具的切削很有利。在这例中用圆弧进退刀来做刀具轨迹。
操作环节：
1. 用鼠标单击“应用” →“轨迹生成” →“平面轮廓加工”。

2. 弹出“平面轮廓加工参数表”对话框，按如下对话框中的内容，设立好平面轮廓加工参数。

3. 用鼠标单击“平面轮廓加工参数表”中的“铣刀参数”标签，选择一把直径20的端铣刀。

4. 用鼠标单击“平面轮廓加工参数表”中的“切削用量”标签，并按标签中的内容设立好主轴转速、进给速度、抬刀高度等加工参数。

5. 用鼠标选“平面轮廓加工参数表”中的“进退刀方式”标签，并按标签中的内容设立好进退刀圆弧半径，完毕后单击“拟定”按钮。

6. 完毕后屏幕左下部提醒“拾取轮廓和加工方向”。按下图所示位置拾取轮廓，并用鼠标点取向左的箭头，用以拟定轮廓的自动搜索方向。拾取轮廓的方向，决定了加工的方向，本例规定加工外形，所以在加工时所采用的是顺铣。

7. 完毕后轮廓上又出现两个箭头，屏幕左下部提醒“拾取箭头方向”，这个方向是用来拟定是加工零件的内形还是加工零件的外形，在本例中请拾取指向零件外部了箭头来加工外形。

8. 拾取完加工方向后，屏幕左下部提醒拾取进刀点和退刀点，按二次鼠标右键跳过。平面轮廓加工轨迹立即生成。结果如下：

9. 加工仿真。选择“应用”菜单下的“轨迹仿真”命令，在立即菜单中选择“自动计算”方式，然后拾取刀具轨迹，单击右键确认即可进行轨迹仿真。

10．生成G代码。选择“应用”菜单中“后置解决”子菜单中的“生成G代码”命令，弹出选择后置文献对话框，在对话框中输入文献名“平面轮廓”，然后单击“保存”按钮。

11．状态栏提醒“拾取刀具轨迹”，拾取刀具轨迹，单击右键确认，立即弹出该轮廓加工的G代码后置文献。

12．生成加工工序单。选择“应用”菜单中“后置解决”子菜单中的“生成G代码”命令，弹出选择HTML文献对话框，在对话框中输入文献名“平面轮廓”，然后单击“保存”按钮。

13．状态栏提醒“拾取刀具轨迹”，拾取刀具轨迹，单击右键确认，立即弹出该轮廓加工的加工明细单工艺文献。

至此，平面轮廓加工就完毕了，可以把加工工序单和G代码程序通过工厂的局域网送到车间去了。

CAXA制造工程师有10多种加工方式，能满足不同需求的加工，可以进行曲面区域、零件整体加工以及局部加工。同时根据您的零件形状、加工需求，可以选用不同的加工方式，运用不用的加工策略来完毕加工。
6．综合练习
最后为了巩固和加深今天学习的知识，下面的时间我们为大家准备了10个应用实例供大家练习。这里给出了各个实例的加工方式以及生成加工轨迹供大家练习时作为参考。在练习的过程中有任何疑难问题我们将为一一解答。

USB加密锁 盒体实体

五角星 飞机模型

吊钩 模具型腔

可乐瓶底加工 锻模

Nokia手机曲面 平面轮廓加工
