10kV箱式变电站技术规范书.doc

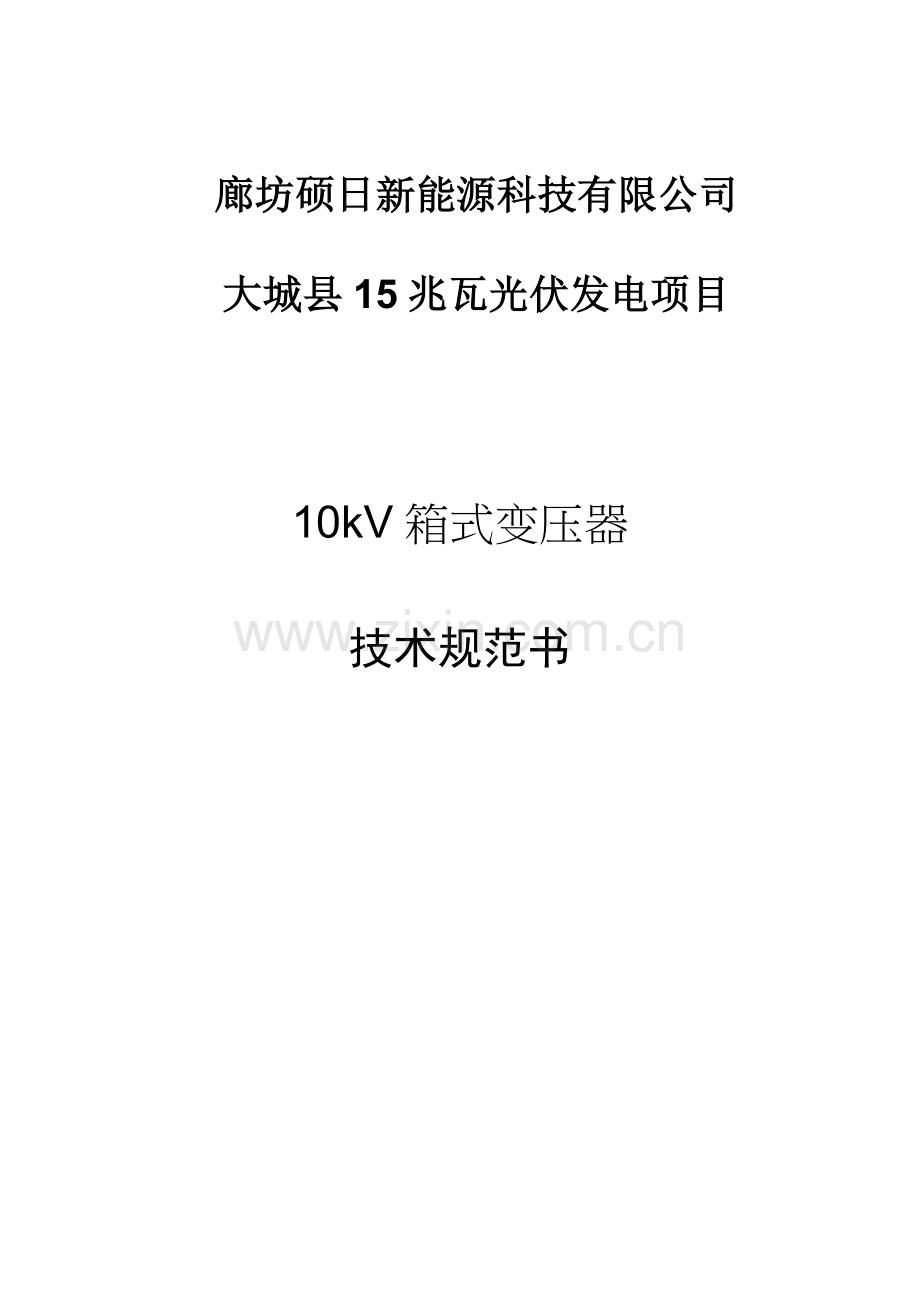

廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2023年6月目 录第一章.总则3第二章 技术规范5第三章 供货范围21第四章 技术资料和交付进度24第五章 交货进度26第六章 监造、检查/实验和性能验收实验27第七章 技术服务和设计联络29第八章 部件供货及外购33第九章 大(部)件情况34第十章 差异表35第一章. 总则1.1本规范书合用于 廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的 10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和实验等方面的技术规定。1.2 本技术规范书提出的是最低限度的技术规定，并未对一切技术细节做出规定，也未充足引述有关标准和规范的条文，卖方应保证提供符合有关工业标准和本技术规范书规定并且是功能完整、性能优良的优质产品及其相应服务。同时必须满足国家有关安全、环保等强制性标准和规范的规定。卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。卖方应提供所使用的标准，本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。1.3 卖方如对本技术规范书有异议，应以书面形式明确提出，在征得招标人批准后，可对有关条文进行修改。如招标人不批准修改，仍以招标人意见为准。假如卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的规定。如有异议，不管是多么微小，都必须清楚地表达在“差异表”中。1.4 卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。卖方（涉及分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格的高质量的产品，设备应是技术先进并通过同类工程两年以上成功运营，实践证明是成熟可靠的产品及相应的商业运营经验。1.5本技术规范书提出了对设备本体及其附属设备的技术规定。重要涉及设备的使用条件、重要技术参数、结构、性能、实验及所需技术资料等方面的内容；卖方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的规定。1.6 1.7 在签定协议之后，买方保存对本技术规范书提出补充规定和修改的权力，卖方应承诺给以配合。如提出修改，具体项目和条件由买、卖双方共同商定。1.8 中标后卖方应在一周内完毕前期的方案设计涉及（一次系统图、箱变外形尺寸图、地基图），及时配合生产中图纸设计修改，后期的安装调试、系统调试、试运、验收、运营和维护等标准清单给招标人确认，并承担培训及其它附带服务。1.9对属于整套设备运营和施工所必要的部件，即协议附件未列出或数目局限性，卖方仍需在执行协议时补足，并不此外发生费用。本技术规范书所使用的标准如遇与投标人所执行的标准不一致时，按较高标准执行。2.0 本技术规范书经买、卖双方确认后作为协议的技术部分，与协议正文具有同等法律效力。2.0.1 本规范书中涉及有关商务方面的内容，如与招标文献的商务部分有矛盾时，以商务部分为准。2.0.2 本技术规范书未尽事宜，由买、卖双方协商拟定。第二章 技术规范2.1工程概况工程位于河北省廊坊市大城县薛王文村境内，规划规模为15MWp，一次性建成。本项目区域内建设一座10kV开关站，光伏电站出2回10kV 线路接入王文110kV 站的10kV 母线，线路长度约为2km，实现电力就近消纳。最终以接入系统报告及其批复为准。15MW容量电能的汇集共采用2回10kV电缆集电线路。本工程的2回10kV集电线路汇集至开关站，通过2面10kV电缆出线柜将电能送上10kV配电装置母线。2.1.1 现场环境箱式变压器安装于户外；序号环境条件名称单位需方规定值供方保证值1环境空气 温度最高气温(户外)41.2最低气温(户外)-23.6年平均气温11.8最大日温差/2海拔高度m10003湿度年平均降水量mm597.9日相对湿度平均值%90%月相对湿度平均值90%4地震烈度7投标人要充足考虑现场的气象条件，以满足工程竣工后各项技术指标的规定。安装运营条件1）海拔高度：15m；2）50年一遇基本风压：0.40kN/m2，基本雪压：0.35kN/；3）使用年限：25 年；4）抗震烈度：抗震设防烈度为7度，设计基本地震动峰值加速度为0.15g；2.1.2 高压系统概况系统最高电压： 12kV 系统额定电压： 10.5kV 系统额定频率： 50Hz 控制及操作电压： AC220V 系统中性点接地方式： 中性点不接地 污 秽 等 级： IV级 爬电比距（按系统最高电压计算）： 不小于32mm/kV 2.1.3 安装地点：户外（油箱IP68，箱变IP65，低压柜IP54，具有防风沙功能）2.1.4 电气主接线:光伏并网电站的光伏发电组件所发出的直流电，经逆变器后变成315V交流电，接入箱变的低压侧。10kV 侧及315V侧均为电缆下进下出接线方式。2.2 规范和标准投标商提供的设备应符合下列各现行标准的规定：IEC 60185 电流互感器IEC 60186 电压互感器IEC 60044 仪用互感器IEC 60255 继电器和保护单元的测量IEC 60694 高压开关设备和控制设备标准的通用规范IEC 62271 高压开关设备和控制设备GB/T 14048和GB 7251.1低压开关设备和控制设备IEC 60298 额定电压1kV以上至52kV(含)交流金属外壳开关设备和控制设备IEC 60529 外壳防护等级(IP代码)IEC 60270 局部放电测量IEC870-5-101 基本远动任务配套标准IEC870-5-102 电力系统中传输电能脉冲计数量配套标准IEC870-5-103 继电保护设备信息接口配套标准IEC 60265-1 高压交流负荷开关IEC 60282-2 高压熔断器IEC 60129 交流隔离开关和接地开关IEC 61958 高压预制开关设备和控制设备组件.电压指示系统GB3804-2023 3.6kV40.5kV 高压交流负荷开关GB/T 17467-2023 高压/低压预装式变电站欧式箱变DL/T537 高压/低压预装箱式变电站选用导则JB/T 10217-2023 组合式变压器美式箱变GB1094.1 电力变压器GB/T6451.1 三相油浸式电力变压器技术参数和规定2.3箱式变电站参数及技术规定所有的元件符合各自相应的标准，其中：变压器，符合GB 1094.1；高压开关设备和控制设备，符合GB 3906和IEC 466；低压开关设备和控制设备，符合GB/T 14048系列标准和GB 7251.1；2.3.1 箱式变型号： ZGS11-M 说明： 1. 高压侧：避雷器（过电压保护器）、带电显示器、电磁锁、高压熔断器、负荷开关操作杆等必须配备齐全。2. 变压器室：压力释放阀、轻重瓦斯、温控器、油位计等必须配备齐全。3. 低压侧：智能断路器、综保、CT、PT、自用变、浪涌保护器等必须配备齐全。4. 低压侧接集中式并网逆变器，箱变低压侧的电缆接线应满足接线规定。5. 低压侧采用耐低温数字式多功能计量表（显示V、A、kW、kvar、cos、T）并带有RS485接口6. 高压套管、低压导电杆及支撑绝缘子均为耐低温和本项目海拔高度的型号7变压器可以满足逆变器额定容量3%的谐波2.3.2 箱式变额定参数 容 量： 1250kVA、1000kVA 电 压： 高压侧最高工作电压：12kV 高压侧额定工作电压：10.5kV 低压侧额定电压：0.315kV 额定频率： 50Hz 额定绝缘水平(根据海拔高度及污秽等级修正)： 变压器高压侧: 工频耐压： 雷电冲击耐压：75kV 变压器低压侧: 工频耐压：5.0kV 额定冲击电压：8.0kV 相 数: 3相 系统中性点接地方式：低压侧不接地 供货数量：成套的箱式变电站以及必备附件、备品备件、专用工具。2.3.3 变压器重要参数及技术规定：2.3.3.1变压器： 采用三相油浸无载调压S11型低噪音低损耗变压器变压器型号： S11-M-1000/10 、S11-M-1250/10 变压器容量： 1000kVA 1250kVA、 高压分接： 22.5% 联结组别： Dyn11 绝缘等级： A级 阻抗电压： 6% 噪音水平： 50dB(距外壳0.3m处)空载损耗： kW(卖方提供）负载损耗： kW(卖方提供）空载电流： kW(卖方提供）绝缘油： 45#绝缘油 (应满足环境温度及变压器过载能力的规定)温控仪配备2只PT100热电偶1只测量变压器油面温度，另1只测量线圈温度。输出信号为420mA信号及RS485接口并在电能计量表上显示。变压器提供可见的油位指示器、压力释放阀、轻重瓦斯、最低油位及温度高温报警超温跳闸、智能断路器分合故障、高压侧负荷开关、全范围熔断器、高压室低压室门控等所有信号分别接至测控和柜内端子排。发电停止时耐低温运营的UPS可连续供电并能保证所有信号上传到集控中心。箱变应装设放油阀和取油样装置。2.3.3.2照明检修配电箱。箱变的检修、照明、通风电源从变压器低压侧引出（三相四线电源），配置1只刀熔开关，5只微型断路器、其中2只分别控制1只AC220V单相插座及1只AC380V插座，并预留微型断路器扩展空间。高低压室内均设立照明灯，高压室的照明开关按钮设立在内门上。2.3.4高压配电室重要电气设备及技术参数2.3.4.1高压侧采用油浸式负荷开关，厂方承诺满足-35 温度规定， 负荷开关型号： 最高工作电压： 12kV 额定电压： 10.5kV 额定电流： 630A 最大相对地电压： 6.9 kV 工频耐压： 42 kV 雷电冲击电压： 75kV 短时电流耐受能力（有效值10周波）： 25kA,4S 短路关合电流： 40kA 机械寿命： 不小于2023次 控制方式： 手动 2.3.4.2全范围熔断器型号 ： 最高工作电压 ： 12kV 额定电压 ： 10.5kV 额定电流： 100A ；125A熔断器开断短路电流 25KA 全范围熔断器为前置加后备式，现场熔芯熔断后可以方便的更换熔芯，变压器忽然投入时的励磁涌流不应损伤熔断器，变压器的励磁涌流通过熔断器产生的热效应可按（1020）倍的变压器满载电流连续0.1s计算。2.3.4.3 高压避雷器： 无间隙金属氧化物避雷器，厂方承诺满足-35 温度规定 型 号： 额 定 电 压： 17kV 连续运营电压： 14kV 标称放电电流： 2.5kA 雷电冲击残压(8/20mS，5kA)： 42(peak) 操作冲击残压(30/60mS，100A)： 40kV(peak)直流参考电压(1mA)： 26kV 方波通流能力（2ms） 60A 2.3.5低压配电室重要电气设备及技术参数2.3.5.1低压断路器2.3.5.1.1框架断路器 厂方承诺满足-35 温度规定 型 号： UEW5-2023/3P 1250A 固定式 型 式： 抽屉式 额定电压： 400V 额定电流： 1250A 额定运营短路分断能力： 50kA 额定短时耐受电流及时间： 40kA 1s 电气寿命： 8000 机械寿命： 15000 框架式低压断路器配电动操作机构，具有就地和远方控制功能，能进行远方控制操作；柜体上设有就地/远方转换开关，开关能提供就地/远方位置输出接点，接点为无源干接点，容量为AC220V，5A；留有提供应远方的位置信号、故障告警（通过具有保护功能的智能电子脱扣器）信号及其他用于反映开关状态的信号等无源干接点，容量为AC220V，5A；低压断路器的所有位置接点均引至二次端子排上，至少4开4闭(不涉及自用接点)，容量AC220V，5A。框架式低压断路器应配置智能电子脱扣器，可实现速断、过流、过负荷、单相接地等保护功能。2.3.5.1.2 塑壳断路器 额定电流： 63A/350A 额定运营短路分断能力： 50kA 额定电压： 0.315kV 2.3.5.2低压侧输出箱式变低压侧连接并网逆变器，应充足考虑电缆进线的安装位置和数量，保证连接可靠安装方便，并需要预留至少2路350A塑壳断路器安装位置，最终的制作以设计院的蓝图为准。2.3.5.3低压避雷器。 型 号： 额 定 电 压 ： 0.315kV 最大放电电流（10/350us）： 40kA 保护水平Up： 2kV 保护等级：B+C级防雷防浪涌保护2.3.3.4三相多功能数字表 厂方承诺满足-35 温度规定额定电压： 400V 额定电流： 1.5（6）A 参比频率： 50Hz 精 度： 1.0级 工作制式： 三相四线制 远程抄表： RS485通讯接口 2.3.5.5 低压侧电流互感器额定一次电流： 额定二次电流： 5A 额 定 电 压 ： 0.315kV 计量准确级： 0.2S 测量准确级： 0.5 2.3.5.6 低压浪涌保护器为4P，并有前级微型断路器控制2.3.4.2高压侧具体规定：1) 柜体外壳酸洗磷化解决并采用钢板折弯成型内焊外铆结构制作2) 柜门板漆采用静电喷涂后焙烤，表面抗冲击力，耐腐蚀。3) 开关柜防护等级IP65；4) 电缆室内应留有较大空间，其底板为可拆卸的钢板，并配置相应的电缆固定夹及塔形橡胶圈，电缆室内应设立电缆安装卡，方便电缆固定。2.3.5.6 箱式变电站综合测控装置：2.3.5.6.1装置规定1）采用先进的32位工业级微解决器技术和高速FLASH存放技术；2）带掉电保持的SOE和自检报告。3）内置通信管理模块，具有8个RS485通讯接口，支持标准MODBUS协议，能实现对逆变器、汇流箱、配电柜等设备的通信管理；4）内置自愈式光纤环网互换模块，支持光纤环形以太网络，能实现远距离通信；5）内置8路串口、支持IEC60870-5-103；104、IEC61850、MODBUS等通信规约的专用通信模块，方便接入电站监控系统。6）除满足箱变自身开关量输入的规定外，需预留不少于4路的开关量输入接口，已满足其他非智能设备的通信规定；7）工作电源为AC220V。8）能适应本地高海拔和低温工作环境。涉及显示、电源、CPU、IO板、通讯板在内的装置所有元器件必须满足宽温-40+70条件下装置可保证正常工作的规定，以满足特殊环境下正常工作。9）大容量的存储模块，可记录10个故障录波报告，500个SOE事件2.3.5.6. 2 测控功能1）遥测功能三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度。2）遥信功能-48路遥信开入。3）遥控功能8路开出4）保护功能电气量保护：过流一段、过流二段、过流三段、零序电流保护、低电压保护、过电压保护、差动保护；反时限保护非电气量保护：变压器高温报警，超温跳智能断路器。5）通讯功能-1路10/100Base-TX(电口)通讯；4路RS485通讯。6）直流量输入5路， 4-20mA模拟量输入； 3路热电阻4-20mA2.3.5绝缘水平 变压器绕组的额定耐受电压（10kV线端） ：额定雷电冲击耐受电压(峰值1.2/50ms)： 75kV额定短时(1min)工频耐受电压(有效值):35kV2.3.6温升2.3.6.1 变压器的温升实验应符合GB6450的规定。2.3.6.2高压设备的允许温升值满足GB/T110222023的规定；低压设备的允许温升值满足GB7251的规定。2.3.7实验2.3.8.1型式实验及出厂实验按照 DL/T 537-2023 高压/低压预装箱式变电站选用导则及有关国家标准规定执行。2.3.7.2箱变必须有同等电压及容量的型式实验报告。2.3.7.3出厂实验（例行实验）2.3.7.3.1一般检查：外外整洁、无锈蚀、无损伤、附件齐全。2.3.7.3.2 测量高压回路电阻 高压回路电阻测量用电阻法或直流电压法。测量每个回路的每相直流电阻，应按GB763-74交流高压电器在长期工作时的发热中有关规定进行。各回路的电阻值应在相应规定范围之内。2.3.8.3绝缘实验(1)高低压主回路工频耐压实验： (2)将箱式变电站高、低压主回路分别连接起来（变压器不涉及在内）实验电压加于相与相、相与地之间，连续时间1min。实验电压值如下： 10kV侧工频实验电压： 35kV ；0.315kV侧工频实验电压： 3.0kV (3)变压器1min工频耐压实验值如下：10kV侧工频实验电压： 35kV ；0.315kV侧工频实验电压: 3.0kV 具体实验方法参照GB311.1-2023高压输变电设备绝缘配合。(4)机械操作实验箱式变电站的各种开关设备及其操作机构，在规定操作动力下，其机械特性应符合各自技术条件。合闸、分闸各5次，应无异常情况发生。 具体实验方法参照GB3309-89高压开关设备在常温下的机械实验有关部门规定。2.3.8.4型式实验2.3.8.4.1发热实验 在最高环境温度下，保证变压器能在自然通风下满负荷连续运营。即在允许最高环境温度下，变压器的温升稳定值不超过规定的温升限值。2.3.8.4.2动、热稳定实验 对箱式变电站高压主回路进行动、热稳定实验（熔断器除外）的方法参照GB2706-81交流高压电器动、热稳定实验方法；对低压主回路动、热稳定实验时，按30kA有效值进行。2.3.8.4.3开关设备的关合和开断能力实验 箱式变电站高压配电装置中的开关设备，应在正常的安装和使用条件下，根据各自的标准进行额定的开断和关合能力实验，以检查断路器元件等在箱体内经安装调试后的工作性能。2.3.8.4.4防雨实验 对箱式变电站整体进行淋雨实验。实验后，箱体内导电体、绝缘等部分应没有进水痕迹。具体实验方法参照JB/DQ2080高压开关设备防雨实验方法有关规定进行。2.3.8.4.5雷电冲击实验 参照GB311.1-2023高压输变电设备绝缘配合有关规定进行。2.3.8.4.6机械实验 箱式变电站主回路中的开关设备，在规定的操作动力下其机械特性、机械操作应符合各自标准中的规定。2.4箱式变结构技术规定2.4.1箱变的体积适中，需要考虑设备散热，重量 吨。2.4.2可以启动的门强度较高，满足大风时，门不能变形，并必须满足施工维护规定。2.4.3 箱变箱体的防腐必须通过严格防腐解决，保证25年不生锈。2.4.4箱变结构必须进行防风加固解决，防风等级应高于10级。 2.4.5箱变的外观设计要体现出美观、大方、颜色和谐、尽也许同光伏电场的周边环境相适应。具体颜色在订货之前由业主拟定。2.4.6箱变的外观应设有“高压危险，请勿靠近”的标志，明显耐久、不可拆卸的铭牌。2.4.7箱变的门锁应采用防锈、防撬、电力专用挂锁。2.4.8箱式变电站的结构应保证工作人员的安全和便于运营、维护、检查、监视、检修和实验。2.4.9 箱体必须防腐蚀、防尘、防潮、防凝露。箱体必须都采用2mm厚度以上的冷轧钢板制作，箱体设有隔热措施，以保证在正常环境温度下运营时，所有的电器设备的温度不超过其最高允许温升。箱体内设驱潮装置，保证内部元件不发生凝露。装置内部采用钢板及阻燃绝缘隔板严密分割成高压室、变压器室、低压室，高、低压室之间防护等级为IP65，各个隔室之间防护等级为IP65，箱变高低压柜体防护等级防护等级不低于IP65。2.4.10 箱体的防腐必须采用热喷锌防腐，不可选择简朴的防腐解决，箱变所有门轴采用钢材料制作。金属材料经防腐解决后表面覆盖涂层应有牢固的附着力，并均匀一致。所有的防腐必须有耐盐雾解决，应保证箱变的外壳及内部结构件25年不生锈。买方有完善的箱变的防腐工艺、方法，防腐过程邀请卖方现场监造，出厂时每台产品由买方出具防腐工艺报告。2.4.11 箱体的高压室和低压室须密封解决，所采用的密封条必须是长寿命（2023以上）、高弹性产品，以保证箱体的防尘、防潮、防凝露。高压和低压的进出线电缆孔采用可切割电缆专用护套，并方便于密封。2.4.12箱体外壳应有足够的机械强度，在起吊、运送和安装时不会变形或损伤；设计的外壳形状应不易积尘、积水；尽量少用外露紧固件，以免螺钉穿通外壳使水导入壳内；对穿通外壳的孔，均应采用相应的密封措施；外壳的盖和座若采用铰链联结，为满足防护密封条的安装，制成明铰链。外壳应防水、防震、防腐、防尘、防电燃。金属构件应有防锈解决和喷涂防护层。2.4.13箱体顶盖应有明显的散水坡度，不应小于5，顶盖边沿应设有防雨和滴水檐。2.4.14柜内二次配线：采用乙烯树脂绝缘电线、铜芯，可动部分过渡柔软，并能承受住挠曲而不致疲劳损伤，柜内所有配线两端均有打印的线号。电流回路不小于4mm2，其它回路2.5mm2，软线必须采用线鼻子焊锡压接。2.4.15变压器的噪音水平在箱变外壳外0.3m不应大于50dB（冷却器和排风机都打开条件）。2.4.16箱体门应附有主回路线路图、控制线路图、操作程序及注意事项。2.4.17母线宜采用绝缘母线，并设有安全防护措施。2.4.18进出线应考虑电缆的安装位置和便于进行实验。2.4.19箱式变电站内部电气设备的装设位置应易于观测、操作及安全地更换。2.4.20变压器应装设压力温度计，以监测变压器的上层油温。2.4.21高压室装设带电强制闭锁装置。2.4.22高压室内明显可视断开点通过负荷开关档位标记观测其分合状态。2.4.23箱变安装方式根据现场情况可以调整。2.4.24 按海拔高度修正设备外绝缘规定。2.5 备品备件和专用工具应提供必要的负荷开关操作杆、全范围熔芯、及其它专用工具。2.6 设备标示具有清楚、可辨认的文字、抗腐蚀的铭牌，将其永久的固定在每一组装件容易看得见的地方，分箱变外铭牌及箱变内变压器铭牌。铭牌要提供有关设备的所有必要资料，但至少必须涉及（不限于）下列：制造厂的名称、设备型号、设备名称、重要技术参数、出厂检查编码、出厂日期、工程辨认号和重量等。2.7 包装、运送和存储规定2.7.1 供方负责将设备安全运抵需方指定地点，装运货品便于现场卸货、搬运、安装。2.7.2 设备制造完毕并通过实验后及时包装,保证不受污损。2.7.3 箱变经妥善包装后，在运送过程中尚应采用其它防护措施，以免散失损坏或被盗。2.7.4 设备起运时供方应及时告知需方，设备数量、编号、出发日期、到达日期。2.7.5 设备到场后，供方须派人免费指导现场安装。2.7.6 整体产品运送的部件都要适合运送和装载的规定。2.7.7 随产品提供的技术资料应完整无缺，提供的文献涉及但不限于以下：a. 装箱单b. 产品说明书c. 产品检查合格证书d. 安装指示图2.8 清洁和涂漆2.8.1 组装前应从每个零部件内部清除所有加工垃圾，如金属切屑、填充物等，并应从内外表面清除所有渣屑、锈皮油脂等。在运送时设备的内外是清洁的。2.8.2 卖方的工作范围涉及但不限于其所供应的所有设备金属部件的表面解决和涂层，以提供在运送、储存及投标文献规定的运营环境下运营的防腐蚀保护。涂层及油漆应有良好的附着力，均匀光洁，不眩光，无流挂、缩边、缩孔等缺陷。2.8.3 电气设备及材料的金属部件的表面解决：静电粉末喷涂，颜色由买方拟定。2.9 性能实验和保证2.9.1 型式实验2.9.1.1 每面开关柜及其电器元件应进行标准的型式实验，实验项目和程序应按照有关IEC的标准规范。型式实验应由制造厂所在国家的认证的实验站进行，并应有合格的型式实验报告供买方审阅。2.9.1.2 卖方可以提供在相同开关柜及其电器元件上进行的各种型式实验证书，对于那些低于标准的实验，买方有权决定是否接受证书而取代指定的实验。2.9.1.3 假如证书无效或不接受，卖方将负责以上型式实验的实验费用。2.9.2 例行实验所有开关柜及其电器元件均应在工厂内进行例行实验，例行实验根据IEC 56的规范，并应有合格的例行实验合格证书供买方审阅。2.9.3 现场实验买方对卖方提供的所有或部分产品，进行现场验收实验。买方在现场验收实验期间，破损零件的更换和实验材料，材料以及实验费用等由卖方提供。现场验收项目按产品技术条件规定的出厂实验项目进行。2.10 质量保证/质量控制2.10.1 卖方应负责对按本技术规范所提供的服务、工艺、流程、产品和材料实行质量控制。2.10.2 卖方应当用质量控制计划检查各项目和服务，涉及分包商的项目和服务是否符合协议的规定和规定。质量控制系统应符合ISO9001系列标准的规定。2.10.3 卖方应提供质量保证计划和质量控制手册供审核。2.10.4 开始制造前，卖方应提交制造顺序，介绍要进行的检查和/或实验。买方代表有权进入制造中检查和/或最终检查和实验。出厂前需邀请业主方参与检查和/或实验。2.10.5 凡与规定不符之处，都必须记录进行解决。2.10.6 质量保证/质量控制文献应涉及但不限于： 鉴别偏差和偏差认可的文献性能实验报告 电气实验报告。 所有采用的规定和标准规定的其它文献。2.10.7质保期按验收合格投运后两年计算，期间因故障导致停机24小时以上时，中断运营时间累计，重新开始计时，停机导致损失由供货厂家补偿，使用年限不少于30年。在保质期内供货厂家对产品实行“三包”（包修、包换、包退）。2.11 技术数据卖方应在投标书中填写下列技术数据表并将未列出的重要元件设备参数补充完整，并且这些技术数据将作为协议文本技术规范的一部分。每台箱变配备高压、低压室各一个间隔 ，要提供室内相应的电气设备安装固定使用的螺栓等。供货方除应提供上述附件外，还应提供保证设备安全运营的其它附件。10kV箱式变电站的技术数据 序号名 称买方提供值一变压器基本技术参数1型式及型号 2额定容量(kVA) (绕组温升65K)1000/12503最高工作电压（kV） 高压/低压12kV/0.66V4额定电压（kV） 高压/低压10.5kV/0.315kV5额定电流(A) 高压/低压6额定电压比（kV）7短路阻抗(%) U高-低6%8联结组标号Dyn119额定频率(Hz)5010绝缘耐热等级A11阻抗电压6%12空载损耗(kW)13负载损耗(kW)14绝缘液体15额定绝缘水平高压侧雷电冲击耐受电压峰值(kV)操作冲击耐受电压峰值(kV)短时工频耐受电压有效值(kV)16温升二高、低压配电室重要电气设备1高压油浸负荷开关a. 型号b. 额定电压c. 最高工作电压d. 额定电流(A)e. 关合电流(峰值)f. 极限通过电流(峰值) g. 制造商2高压全范围熔断器a. 型号b. 额定电压(kV)c. 熔丝额定电流(A)d. 最大开断电流(kA)e. 制造商3高压侧避雷器a. 型号b. 额定电压(kV)c. 连续运营电压(kV)d. 雷电冲击残压(8/20mS，5kA)(kV)e. 直流参考电压(1mA)(kV)f. 通流能力 （2ms）(A)g. 制造商4低压断路器4.1框架断路器a.型号b额定电流（A）c.额定运营短路分断能力(kA)d.制造商4.2塑壳断路器a.型号b额定电流（A）c.额定运营短路分断能力(kA)d.制造商5低压浪涌保护器器a.型号b.额定电压(kV)c.最大放电电流(10/350mS )Imax(kA)d.保护水平Up(kV)e.制造商6低压侧电流互感器a.型号b.额定电流(A)c.制造商7检修变压器a.型号b.额定容量(kVA)c.制造商8温控仪a.型号b.热电阻、热电偶型号c.制造商三变电站运送尺寸（mm）长、宽、高第三章 供货范围3.1 一般规定3.1.1 本章规定了协议的供货范围，卖方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且技术的经济性能符合第一章的规定。3.1.2 对于属于整套设备运营和施工所必需的部件，即使本附件未列出和/或数目局限性，卖方仍需在执行协议时补足，且不发生费用问题。3.1.3 卖方应提供所有安装和检修所需专用工具。3.1.4 卖方提供的开关柜的总回路数不少于招标图的总回路数（含备用回路），且当最终的订货图的总回路数在招标图的总回路数的基础上增长2%的情况下不发生费用。在满足以上条件情况下，开关柜数量可作调整，修改前须通过业主方和设计院确认。3.2 设备范围本技术规范书中所提及的设备、材料、配套装置，除特别申明的外，均由卖方提供。卖方提供10kV箱变及相应的技术服务，基本供货范围涉及但不限于此：3.2.1 10kV箱变供货清单设备需求一览表序号设备名称规格单位数量1箱变1250kVA 10.52*2.5%/0.315kV台42箱变1000kVA10.52*2.5%/0.315kV台8一台箱式变电站的本体供货范围序号名称规格和型号单位数量产地生产厂家备注1变电站本体2油浸式负荷开关
