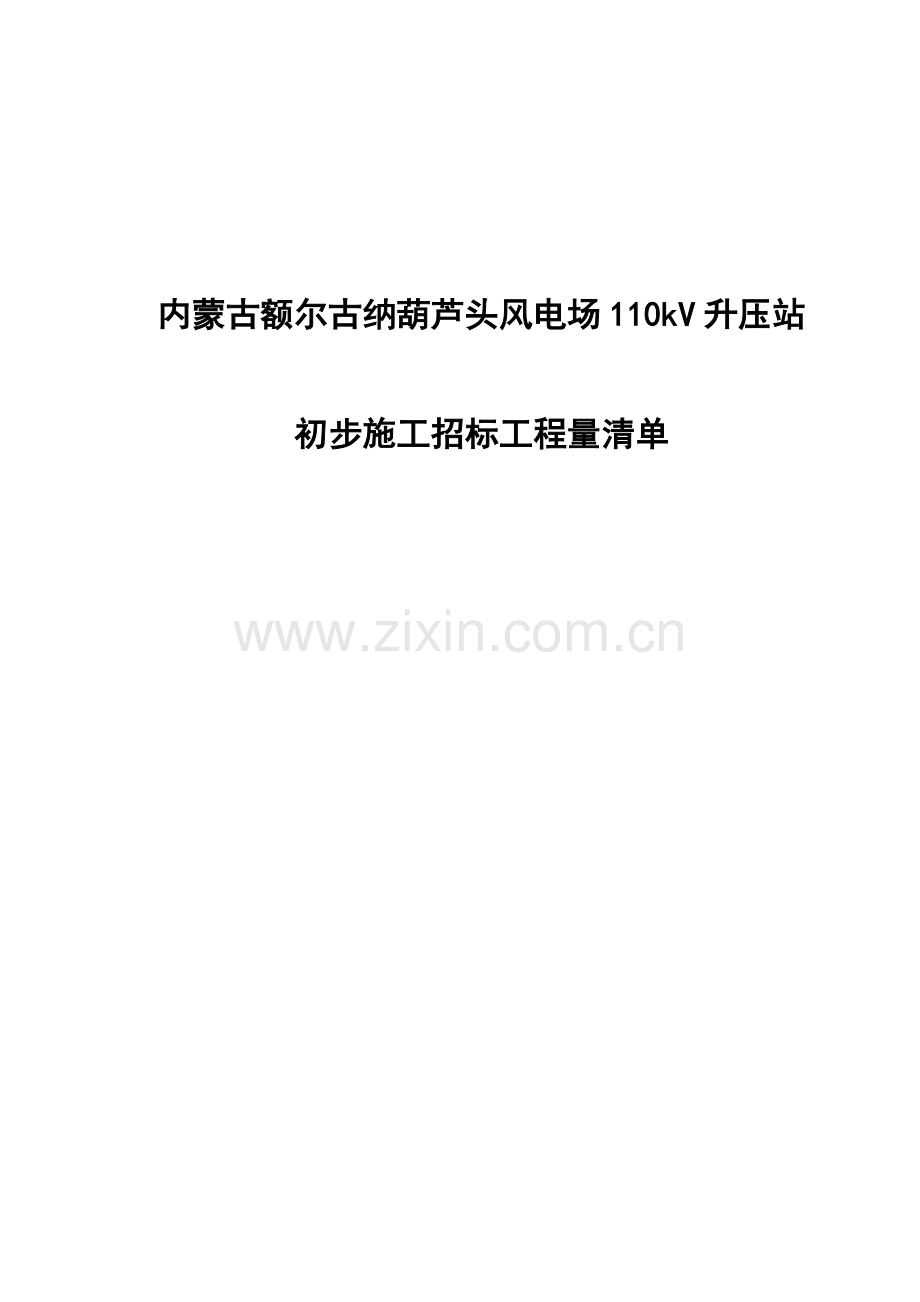

内蒙古额尔古纳葫芦头风电场110kV升压站

初步施工招标工程量清单

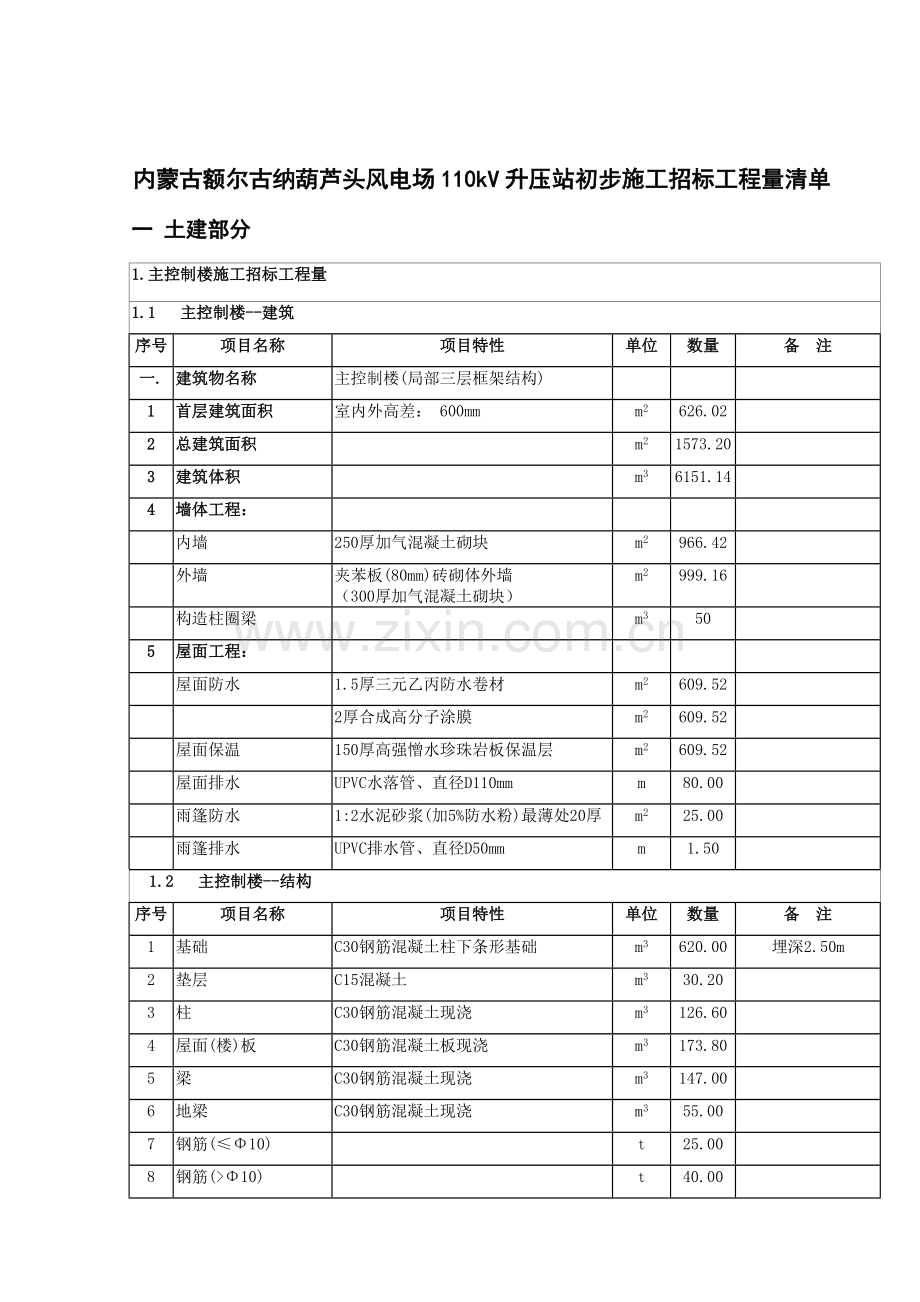

内蒙古额尔古纳葫芦头风电场110kV升压站初步施工招标工程量清单
一 土建部分
1.主控制楼施工招标工程量

1.1 主控制楼--建筑

序号
项目名称
项目特性
单位
数量
备 注
一.
建筑物名称
主控制楼(局部三层框架结构)

1
首层建筑面积
室内外高差： 600mm
m2
626.02

2
总建筑面积

m2
1573.20

3
建筑体积

m3
6151.14

4
墙体工程：

内墙
250厚加气混凝土砌块
m2
966.42

外墙
夹苯板(80mm)砖砌体外墙
（300厚加气混凝土砌块）
m2
999.16

构造柱圈梁

m3
50

5
屋面工程：

屋面防水
1.5厚三元乙丙防水卷材
m2
609.52

2厚合成高分子涂膜
m2
609.52

屋面保温
150厚高强憎水珍珠岩板保温层
m2
609.52

屋面排水
UPVC水落管、直径D110mm
m
80.00

雨篷防水
1:2水泥砂浆(加5%防水粉)最薄处20厚
m2
25.00

雨篷排水
UPVC排水管、直径D50mm
m
1.50

1.2 主控制楼--结构

序号
项目名称
项目特性
单位
数量
备 注
1
基础
C30钢筋混凝土柱下条形基础
m3
620.00
埋深2.50m
2
垫层
C15混凝土
m3
30.20

3
柱
C30钢筋混凝土现浇
m3
126.60

4
屋面(楼)板
C30钢筋混凝土板现浇
m3
173.80

5
梁
C30钢筋混凝土现浇
m3
147.00

6
地梁
C30钢筋混凝土现浇
m3
55.00

7
钢筋(≤Φ10)

t
25.00

8
钢筋(>Φ10)

t
40.00

9
埋件
钢材
t
4.00

10
电缆沟及竖井
C25钢筋混凝土现浇
m3
15.00

11
土方
39.6m（长）x14.7m（宽）x2.5m（埋深）
m3
1500
(基础范围外边沿尺寸)

2.变压器基础工程量
2.1变压器基础
序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注

主变压器基础
6.0X6.0X3.0
个
1

1
基础
C30钢筋混凝土
m3

25.00

2
垫层
C10混凝土
m3

2.00

3
钢筋
钢筋
kg

1600.00

4
预埋铁件
预埋铁件
kg

300.00

5
土方
6.5m（长）x6.5m（宽）x3.0m（埋深）

m3

150
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

2.2 变压器油池

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注

主变压器油池
12X9.0X0.95
个
1

1
池壁
C30混凝土
m3

12.6

2
池底
C30混凝土
m3

10.10

3
卵石体积
50~80mm
m3

27.00

4
钢筋铁篦子
Φ16钢筋焊接@50mm
M2

0.50

5
土方
12m（长）x9m（宽）x0.95m（埋深）
m3

110.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
6
钢筋网片
带 L40X4角钢框的Φ8@40
M2

100

2.3 中性点设备支架基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注

中性点支架基础
1.2x1.2x3.0
个
1

1
基础
C30混凝土
m3

2.10

2
垫层
C10混凝土
m3

0.20

3
二次灌浆
C35混凝土
m3

0.10

2.4 变压器构架基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
人字柱基础
2.2×2.2×3.0
个
4

基础底面
1
基础
C30混凝土
m3

45.00

2
垫层
C10混凝土
m3

2.50

3
二次灌浆
C30混凝土
m3

0.50

4
土方
2.2m（长）x2.2m（宽）x3.0m（埋深）

m3

60.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
端撑柱基础
3.0x3.0X3.0
个
1

基础底面
1
基础
C30混凝土
m3

12.00

2
垫层
C10混凝土
m3

1.00

3
二次灌浆
C30混凝土
m3

0.10

4
土方
3m（长）x3m（宽）x3m（埋深）

m3

27.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
2.5变压器总事故储油池

序号
项目名称
项目特性
单位
数量
总工程量
备 注
一
事故油池
混凝土结构
座
1

1
池底垫层尺寸
4.1（直径）×5.3（埋深）

2
垫层
C10砼
m3

1.5

3
池底板
厚度200mm、C30钢筋砼、抗渗S6
m3

2.5
160kg/m3
4
池侧壁
厚度200mm、C30砼、抗渗S6
m3

10
120kg/m3
5
池顶板
厚度200mm、C30钢筋砼、抗渗S6
m3

3.5
160kg/m3
6
人孔井盖井座
ф700
套

1

7
预埋铁件

kg

350.00

钢梯
角钢
kg

500.00

8
DN108排气管

kg

59.38

10
土方
4.1（直径）×5.3（埋深）

m3

75
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
排油管

1
排水铸铁管
承插式石棉水泥接口,DN200平均埋深2.5m
m
90

2
钢管
D219X6平均埋深0.9m
m
9

3 构架基础
3.1 110kV构架基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
人字柱基础
2.2×2.20×3.0
个
8

基础底面
1
基础
C30混凝土
m3

55.0

2
垫层
C10混凝土
m3

5.0

3
二次灌浆
C30混凝土
m3

0.80

4
土方
2.2m（长）2.2m（宽）x3.0m（埋深）
m3

120.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
端撑柱基础
2.8x2.8X3.0
个
1

基础底面
1
基础
C25混凝土
m3

11.0

2
垫层
C10混凝土
m3

0.90

3
二次灌浆
C30混凝土
m3

0.10

4
土方
2.8m（长）2.8m（宽）x3.0m（埋深）
m3

24.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

4 母线构架基础
4.1 110kV母线构架基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
母线架构基础
1.2×1.2×3.0
组
5

每组架构2个基础
1
基础
C30混凝土
m3

45.0

2
垫层
C10混凝土
m3

2.0

3
二次灌浆
C30混凝土
m3

1.0

4
土方
1.2m（长）1.2m（宽）x3.0m（埋深）
m3

60.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

5 设备支架基础
5.1设备支架基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
断路器基础
3.6x1.2X3.0
组
1

每组3个基础
1
基础
C30混凝土
m3

6.00

2
垫层
C10混凝土
m3

0.60

3
预埋铁件

kg

15.00

4
土方
3.6m（长）1.20m（宽）x3.0m（埋深）
m3

13.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
电流互感器基础
1.2X1.2X3.0
组
1

每组3个基础
1
基础
C30混凝土
m3

11.0

2
垫层
C10混凝土
m3

0.50

3
二次灌浆
C30细石混凝土
m3

0.30

4
土方
1.2m（长）1.2m（宽）x3.0m（埋深）
m3

13.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
三
隔离开关基础
1.2X1.2X3.0
组
5

每组2个基础
1
基础
C30混凝土
m3

35.0

2
垫层
C10混凝土
m3

2.0

3
二次灌浆
C30细石混凝土
m3

1.0

4
土方
1.2m（长）1.2m（宽）x3.0m（埋深）
m3

45.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

三
电压互感器
1.2X1.2X3.0
组
4

1
基础
C30混凝土
m3

17.0

2
垫层
C10混凝土
m3

0.80

4
二次灌浆
C30细石混凝土
m3

0.5

4
土方
1.2m（长）1.2m（宽）x3.0m（埋深）
m3

25.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
四
氧化锌避雷器基础
1.2X1.2X3.0
个
3

1
基础
C30混凝土
m3

13.0

2
垫层
C10混凝土
m3

0.60

3
二次灌浆
C30细石混凝土
m3

0.4

4
土方
1.2m（长）1.2m（宽）x3.0m（埋深）
m3

19.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

6 独立避雷针基础
6.1 独立避雷针基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
独立基础
3.0×3.0×3.0
个
2

基础底面
1
基础
C30混凝土
m3

25.0

2
垫层
C10混凝土
m3

2.5

3
二次灌浆
C30混凝土
m3

0.20

4
土方
3.0m（长）3.0m（宽）x3.0m（埋深）
m3

55.0
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

7 35kV配电室
7.1 35kV配电室建筑结构
序号
项目名称
项目特性
单位
数量
备 注
一.
建筑物名称
35kV配电室(单层框架结构)

1
建筑面积

m2
384.75

2
建筑体积

m3
2100

3
墙体工程：

4
内墙
200厚混凝土砌块
m2
50

5
外墙
300厚混凝土砌块
m2
566.46

6
外墙保温板
95厚EPS保温板
m2
650

7
框架柱

m3
30.0

8
基础
C30混凝土独立基础
m3
150.00
埋深3.0m
9
垫层
C10混凝土
m3
17.00

10
屋面(楼)板
C30钢筋混凝土板现浇
m3
46.00

11
梁
C30钢筋混凝土现浇
m3
60.0

12
钢筋(≤Φ10)

t
25.0

13
钢筋(>Φ10)

t
30.0

14
埋件
钢材
t
6.00

15
埋管
Φ100
m
250.00

16
电缆沟及设备基础
C30钢筋混凝土现浇
m3
250.00
（估算）
17
土方
3.0m（长）x3.0m（宽）x3.0m（埋深）
m3
500
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
屋面工程：

1
平屋面防水
三元乙丙卷材1.2mm厚防水层
m2
384.75

满铺0.15mm厚聚乙烯薄膜一层
m2
384.75

2
平屋面保温
100mm厚挤塑苯板保温层
m2
384.75

3
雨篷防水
1:2水泥砂浆(加5%防水粉)最薄处20厚
m2
10.0

4
雨篷排水
UPVC排水管、直径D50mm
m
2.00

5
轻钢屋架

t
30

6
彩色水泥瓦

m2
450

三
门窗工程：

1
防火门
乙级钢制防火门
m2
12

2
防火卷帘门
防火电动卷帘门
m2
9

2
塑钢窗
推拉窗(双层中空玻璃)
m2
15

3
通风百叶窗
铝合金百叶窗(附滤尘网)
m2
3.00

四
楼地面工程：

1
地面
普通瓷砖地面
m2
350.0

2
踢脚
水泥踢脚120mm高
m
97

3
坡道
花岗石铺面台阶
m2
22.0

4
散水
60厚C20混凝土散水
m2
65.0

五
顶棚工程

1
抹灰、涂料
现浇楼板、面层为水性乳胶漆
m2
350

六
装修工程

1
内墙面装修
抹底灰、腻子找平、面层水性水泥漆
m2
525

2
外墙面装修
外墙白色高级防水涂料
m2
585.0

七
埋管

电气镀锌钢管Ф100
m
100.00

电气镀锌钢管Ф50
m
100.00

通信镀锌钢管Ф25
m
100.00

5.2 35kV配电室--通风

序号
项目名称
项目特性
单位
数量
备 注
1
外墙轴流风机

台
5.00
带双控温度控制和手动控制箱
8 辅助室
8.1辅助室建筑结构
序号
项目名称
项目特性
单位
数量
备 注
一.
建筑物名称
辅助室(单层砖混结构)

1
建筑面积

m2
105.3

2
建筑体积

m3
347.5

3
墙体工程：

4
内墙
250厚混凝土砌块
m2
80.00

5
外墙
300厚混凝土砌块
m2
200.00

6
构造柱圈梁

m3
15.00

7
基础
C25混凝土条形基础
m3
85.00
埋深2.0m
8
垫层
C15混凝土
m3
10.00

9
屋面(楼)板
C30钢筋混凝土板现浇
m3
15.00

10
梁
C30钢筋混凝土现浇
m3
10.00

11
钢筋(≤Φ10)

t
3.00

12
钢筋(>Φ10)

t
4.00

13
埋件
钢材
t
2.00

14
埋管
Φ100
m
100.00

15
土方
22.00m（长）x6.40m（宽）x2.0m（埋深）
m3
400.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

二
屋面工程：

1
平屋面防水
1.5厚三元乙丙防水卷材
m2
105.3

2厚合成高分子涂膜
m2
105.3

2
平屋面保温
150厚高强憎水珍珠岩板保温层
m2
105.3

3
屋面排水
UPVC水落管、直径D110mm
m
35.00

4
雨篷防水
1:2水泥砂浆(加5%防水粉)最薄处20厚
m2
15.00

5
雨篷排水
UPVC排水管、直径D50mm
m
10.00

三
门窗工程：

1
钢门
平开钢门
樘
1

2
防火卷帘门
用于车库
套
2

3
防火门
用于油品库
樘
1

4
塑钢窗
推拉窗(6mm厚中空玻璃)
m2
20.00

5
通风百叶窗
铝合金百叶窗(附滤尘网)
m2
4.50

四
楼地面工程：

1
地面
水泥砂浆地面
m2
105.3

2
踢脚
水泥踢脚120mm高
m
60.00

3
坡道
水泥砂浆
m2
20.00

4
台阶
砖砌水泥砂浆抹面
m2
15.00

4
散水
60厚C20混凝土散水
m2
55.00

五
顶棚工程

1
抹灰、涂料
现浇楼板、面层为水性乳胶漆
m2
150.00

六
装修工程

1
内墙面装修
抹底灰、腻子找平、面层水性水泥漆
m2
510.00

2
外墙面装修
外墙抹灰贴外墙面砖
m2
251.00

七
埋管

电气镀锌钢管Ф100
m
100

电气镀锌钢管Ф50
m
100

通信镀锌钢管Ф25
m
100

八
卫生洁具
1
卫浴洁具
公共卫生间内设海尔电热水器、盥洗台、镜子，大便器、小便器、拖布池、洗手盆、地漏、烘手器等；标准间里面的卫生间内设坐便器、盥洗台、镜子、毛巾架、浴霸、淋浴喷头、地漏等
套
20

9 生活消防水泵房及车库
9.1辅助室建筑结构
序号
项目名称
项目特性
单位
数量
备 注
一.
建筑物名称
生活消防水泵房及车库(单层砖混结构)

1
建筑面积

m2
107.35

2
建筑体积

m3
418.7

3
墙体工程：

4
内墙
250厚混凝土砌块
m2
50.00

5
外墙
300厚混凝土砌块
m2
230.00

6
构造柱圈梁

m3
15.00

7
基础
C30混凝土条形基础
m3
85.00
埋深2.0m
8
垫层
C15混凝土
m3
10.00

9
屋面(楼)板
C30钢筋混凝土板现浇
m3
15.00

10
梁
C30钢筋混凝土现浇
m3
10.00

11
钢筋(≤Φ10)

t
3.00

12
钢筋(>Φ10)

t
4.00

13
埋件
钢材
t
2.00

14
埋管
Φ100
m
100.00

15
土方
22.00m（长）x6.40m（宽）x2.0m（埋深）
m3
400.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

二
屋面工程：

1
平屋面防水
1.5厚三元乙丙防水卷材
m2
107.35

2厚合成高分子涂膜
m2
107.35

2
平屋面保温
150厚高强憎水珍珠岩板保温层
m2
107.35

3
屋面排水
UPVC水落管、直径D110mm
m
35.00

4
雨篷防水
1:2水泥砂浆(加5%防水粉)最薄处20厚
m2
15.00

5
雨篷排水
UPVC排水管、直径D50mm
m
10.00

三
门窗工程：

1
防火卷帘门
用于车库
套
1

2
防火门
用于油品库
樘
1

3
塑钢窗
推拉窗(6mm厚中空玻璃)
m2
10.00

4
通风百叶窗
铝合金百叶窗(附滤尘网)
m2
4.50

四
楼地面工程：

1
地面
水泥砂浆地面
m2
105.3

2
踢脚
水泥踢脚120mm高
m
60.00

3
坡道
水泥砂浆
m2
20.00

4
台阶
砖砌水泥砂浆抹面
m2
15.00

4
散水
60厚C20混凝土散水
m2
55.00

五
顶棚工程

1
抹灰、涂料
现浇楼板、面层为水性乳胶漆
m2
107.35

六
装修工程

1
内墙面装修
抹底灰、腻子找平、面层水性水泥漆
m2
510.00

2
外墙面装修
外墙抹灰贴外墙面砖
m2
251.00

七
埋管

电气镀锌钢管Ф100
m
100

电气镀锌钢管Ф50
m
100

通信镀锌钢管Ф25
m
100

10无功补偿部分
10.1 无功补偿设备基础

序号
项目名称
基础尺寸(m)长x宽x埋深
单位
数量
总工程量
备 注
一
电容器

组
2

1
基础
C25混凝土
m3

30.00

2
垫层
C10混凝土
m3

3.0

3
予埋铁件

kg

600.00

4
土方
1.9m（直径）x2.2m（埋深）
m3

30.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
二
#1MCR补偿装置

组
1

1
基础
C25混凝土
m3

28.70

2
予埋铁件

kg

200.00

3
予埋钢管
Φ100
m

20.00

4
土方

m3

30.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
11 水工部分设备
序号
项目名称
项目特性
单位
数量
备 注
1
100SG-4.8×28型深井泵
Q=5 m3/h，H=134m，N=5.5KW
台
1

2
DG6-25X6
Q=5 m3/h，H=150m，N=7.5KW
台
1

3
SLS25-160型生活水泵
Q=4m3/h，H=32m、N=1.5KW
台
2
一用一备
4
立式隔阂气压罐
ML800-0.6型
φ×H=800mm×2280mm，V=0.84m3
台
1

5
变频控制柜

台
1

6
给水箱
3.94m3，L×B×H=2023mm×1400mm×1400mm
个
1
不锈钢材质
箱体重约663kg
7
手动单轨小车2台
SC-1型，起重量1t，起高3~12m
台
2

8
GK65/20HB型消防泵
Q=60~120 m3/h，H=0.46~0.42MPa
N=22KW
台
2
一用一备
9
消防稳压泵
1x132-25-200; Q=3.15 m3/h, H=0.5MPa, N=3KW
台
2
一用一备
10
立式隔阂气压罐
ML800-0.6型
φ×H=800mm×2280mm，V=0.84m3
台
1

11
潜水排污泵50QW15-7-0.75
Q=2m3/h，H=0.05MPa
N=0.75KW
台
1

12水工部分构筑物
序号
项目名称
项目特性
单位
数量
备 注
1
消防水池
地下钢筋混凝土结构6.3mx9.6mx4.0m(深)
座
1

2
深井泵房
地上钢筋混泥土结构
4.5mx4.5mx3.6m(高)
座
1

3
综合泵房
地下钢筋混凝土结构，7.2mx9.0mx4.5m(深)，地上砖砌结构，11.7mx9.0mx3.6m(高)
座
1

4
事故油池
地下钢筋混凝土结构￠3000
深约5m
座
1

5
化粪池
1# 地下钢筋混凝土结构，无地下水，顶面过车深（3m）
座
1

6
阀门井
砖砌￠1200地下井（深3m）
座
6

7
消火栓井
砖砌￠1200地下井,壁厚370mm,深3.0m
座
4

8
水表井
砖砌矩形地下井 2.15mx1.1m（深3m）
座
1
砖砌,Mu7.5,素混凝土井基,C15

13水工部分材料量
13.1 所区给水部分
序号
项目名称
项目特性
单位
数量
备 注
1
给水铸铁管
DN100埋深2.5m 环氧媒沥青普通级防腐
m
300
承口连接
2
热镀锌钢管
DN50埋深1.1m 环氧媒沥青普通级防腐
m
55
焊接,碎石砂基,厚200mm,宽度400mm
3
热镀锌钢管
DN25
m
45

4
无缝钢管
D159x5
m
135

5
无缝钢管
D108x4
m
50

6
LXS-50型水平旋翼式水表
DN50
块
1

7
闸阀
DN50
个
2

8
蝶阀
DN150
个
2

13.2 所区生产生活排水部分

序号
项目名称
项目特性
单位
数量
备 注
1
生产排水检查井
内径1.0m,壁厚370mm,深3m
个
6

2
重型铸铁井盖及盖座
直径0.7m
套
2

3
轻型铸铁井盖及盖座
直径0.7m
套
2

4
排水铸铁管
DN100 平均埋深2.5m
m
30

5
排水铸铁管
DN150 平均埋深2.5m
m
280
其中200m为所外
13.3 所区雨水排水部分

序号
项目名称
项目特性
单位
数量
备 注
1
重型钢筋混凝土管
DN300 平均埋深3m
m
170
90°混凝土基础
2
重型钢筋混凝土管
DN400 平均埋深3m
m
120
90°混凝土基础
3
重型钢筋混凝土管
DN500 平均埋深3m
m
220
90°混凝土基础
4
机制排水铸铁管
DN200 平均埋深2.5m
m
85

6
重型铸铁井盖及盖座
直径0.7m
套
15

7
雨水排水检查井
内径1.0m,壁厚370mm,深3m
m3
15

8
雨水口

个
25

9
机制排水铸铁管
DN150 平均埋深2.5m
m
20

13.4所区消防部分部分
1
室内消火栓
DN65配25m水龙带QZ19型水枪一支
套
6

2
室外消火栓
SA100/65-1.0
套
4

3
手提式干粉灭火器
MF/ABC4
具
70
主控、配电室、汽车库、检修间、备品库
4
推车式干粉灭火器
MFT50/ABC
辆
2
主变附近
5
火灾自动报警装置

套
1

14 电缆沟
14.1 所区电缆沟
序号
项目名称
项目特性
单位
数量
总工程量
备 注
一
电缆隧道--1.4×2.0
混凝土沟（壁厚250）
m
60

平均埋深（m）3.0
1
隧道
C30混凝土
m3

120.00

2
垫层
C10混凝土
m3

20.00

3
扁钢
-6x60
m

450.00

4
变形缝
水膨胀橡胶密封条
条

10

5
土方

m3

500.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
6

序号
项目名称
项目特性
单位
数量
总工程量
备 注
二
电缆沟--1.0×1.0
混凝土沟（壁厚250）
m
100

平均埋深（m）0.9
1
沟
C25混凝土
m3

110.00

2
垫层
C10混凝土
m3

20.00

3
扁钢
-6x60
m

450.00

4
变形缝
水膨胀橡胶密封条
条

10

5
沟盖板

块

200

6
土方

m3

200.00
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)
三
过雨水槽

个
15

1
过雨水槽
C25混凝土
m3

2.00

2
垫层
C10混凝土
m3

2.00

3
钢筋

kg

100

四
沟壁埋管
φ100钢管
m

100
采用镀锌钢管

14.2 端子箱基础

序号
项目名称
项目特性
单位
数量
总工程量
备 注
一
端子箱基础

个
5

平均埋深（m）1.1
1
壁
C25混凝土
m3

5.00

2
垫层
C10混凝土
m3

0.50

3
钢筋

kg

11.0

4
预埋扁铁

kg

30.00

5
角钢
L50x5
kg

20.00

6
土方

m3

17
(基础范围外边沿尺寸，放坡、二次倒运、回填自己考虑)

14.3电缆沟盖板
序号
项目名称
净空截面
厚 度
数量
材料用量
单位
备注
1
电缆沟盖板
1.0x0.496
0.06

C25混凝土(m3/块)
0.0297

钢材(kg/块)
4.706

15 所区场地及道路
15.1 所区场地及道路
序号
项目名称
项目特性
单位
数量
备 注
1
平整场地挖方

m2
3890.6

2
平整场地填方

m2
2383.6

3
200厚C25混凝土

m2
3100

4
照明埋管
φ50镀锌钢管
m
120

5
穿道路电缆埋管
φ150镀锌钢管，埋深0.80m
m
100

15.2所区围栏
序号
项目名称
项目特性
单位
数量
备 注
1
钢围栏
涉及主变，电容器等
m
200

15.3所区围墙挡土墙
序号
项目名称
项目特性
单位
数量
备 注
1
挡土墙
M10砂浆，MU40毛石
m3
1600

2
围墙
围墙用MU10机制灰砂砖，M5混合砂浆砌筑 ，墙高2.3
m
330

3
大门
电动大门，门高2.1米
个
1

16.所区照明施工招标工程量
序号
项目名称
项目特性
单位
数量
备 注
1
投光灯
SFW6000 4X500带光源，附钢管杆14套 防眩投光灯：NSC9700 220V 400W带光源 4套
套
10

3
照明配电箱
XGMI-G6E/09 3台 XGMI-G6L/15 5台
台
8

4
分线盒

个
300

5
导线
电力电缆VV22-1kV-3X6+1X4
米
2023

6
电缆
电力电缆VV22-1kV-4X4
米
1000

7
电缆
电力电缆VV22-1kV-4X10
米
150

8
控制箱
户外检修配电箱 XLW-1-12 户外落地式 带百叶窗钢底座
个
4

17.绝缘地面施工招标工程量
序号
项目名称
项目特性
单位
数量
备 注

绝缘地面

1
沥青混凝土 厚40mm

m2
100

2
铺碎石200厚

m2
100

3
素土夯实

m2
100

18 全所接地工程施工招标量
18.1 主接地网
待定

19 建筑物内照明及通信
序号
名 称
规格及技术数据
数量
单位
备 注
1
照明
1
照明动力配电箱
XRM
个
15

2
低布置投光灯
220V 400W
套
15

3
庭院灯
220V 2X40W
套
20

4
荧光灯
220V 2X40W
套
200

5
圆形吸顶灯
220V 60W
套
60

6
暗式开关
250V 10A
套
200

7
单相接地暗插座
250V 10A
套
250

8
动力电缆
VV22-0.6/1.0
m
2023

9
控制电缆
KVVP22-0.45/0.75
m
800

10
铜芯塑料绝缘线
BV-0.5
m
5000

11
瓦斯管

m
3000

12
壁灯

套
20
标间用
13
应急灯

套
25
走廊及保护室和控制室用

2
站内通信

套
1

1
话机

部
40
业主采购
2
电话线

米
2023

3
接线盒

个
200
含接线端子排

20 采暖通风
序号
名　　　　称
规格及技术数据
单位
数量
备　　　　注
六
