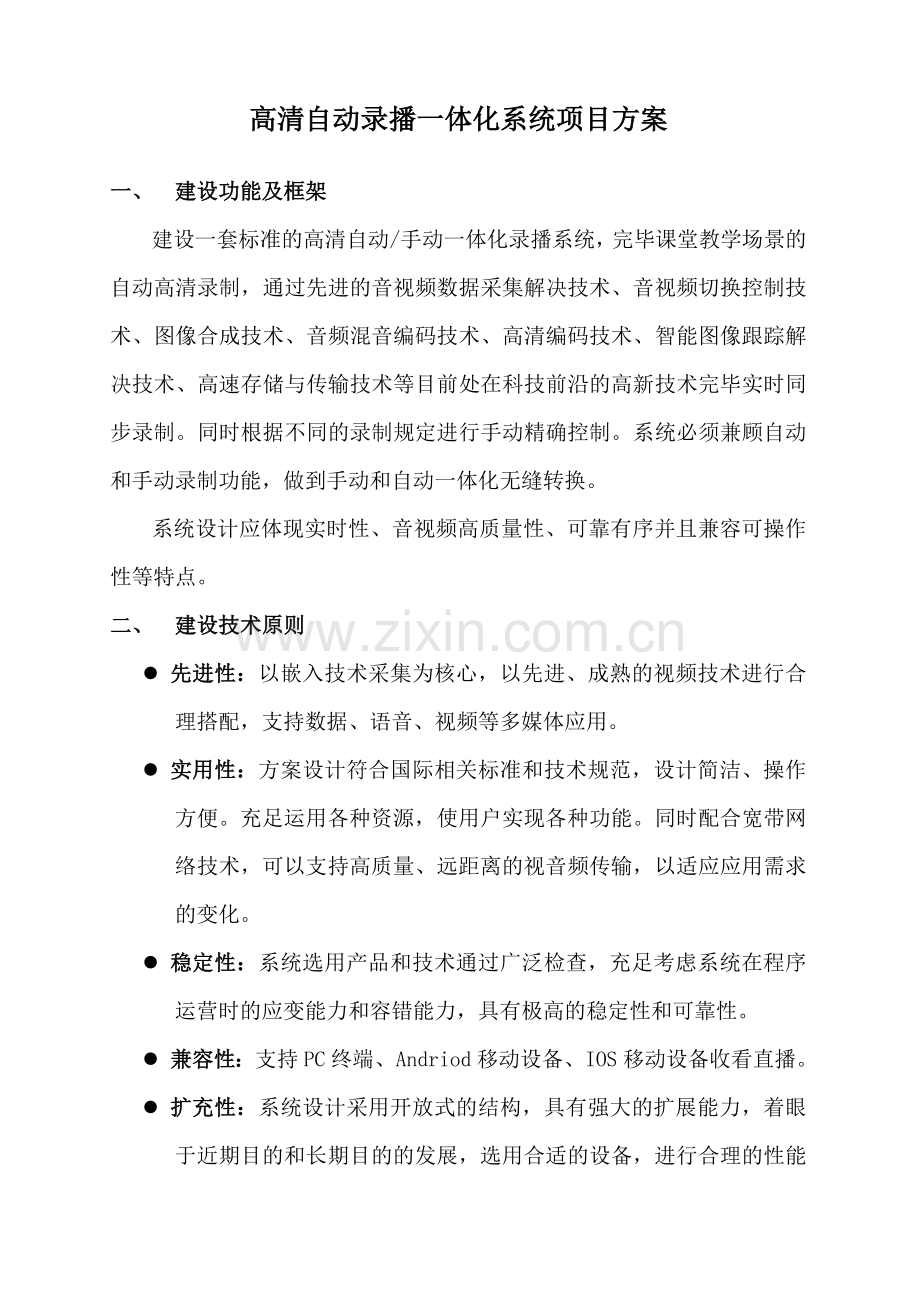

高清自动录播一体化系统项目方案.doc

高清自动录播一体化系统项目方案
一、 建设功能及框架
建设一套标准的高清自动/手动一体化录播系统，完毕课堂教学场景的自动高清录制，通过先进的音视频数据采集解决技术、音视频切换控制技术、图像合成技术、音频混音编码技术、高清编码技术、智能图像跟踪解决技术、高速存储与传输技术等目前处在科技前沿的高新技术完毕实时同步录制。同时根据不同的录制规定进行手动精确控制。系统必须兼顾自动和手动录制功能，做到手动和自动一体化无缝转换。
系统设计应体现实时性、音视频高质量性、可靠有序并且兼容可操作性等特点。
二、 建设技术原则
l 先进性：以嵌入技术采集为核心，以先进、成熟的视频技术进行合理搭配，支持数据、语音、视频等多媒体应用。
l 实用性：方案设计符合国际相关标准和技术规范，设计简洁、操作方便。充足运用各种资源，使用户实现各种功能。同时配合宽带网络技术，可以支持高质量、远距离的视音频传输，以适应应用需求的变化。
l 稳定性：系统选用产品和技术通过广泛检查，充足考虑系统在程序运营时的应变能力和容错能力，具有极高的稳定性和可靠性。
l 兼容性：支持PC终端、Andriod移动设备、IOS移动设备收看直播。

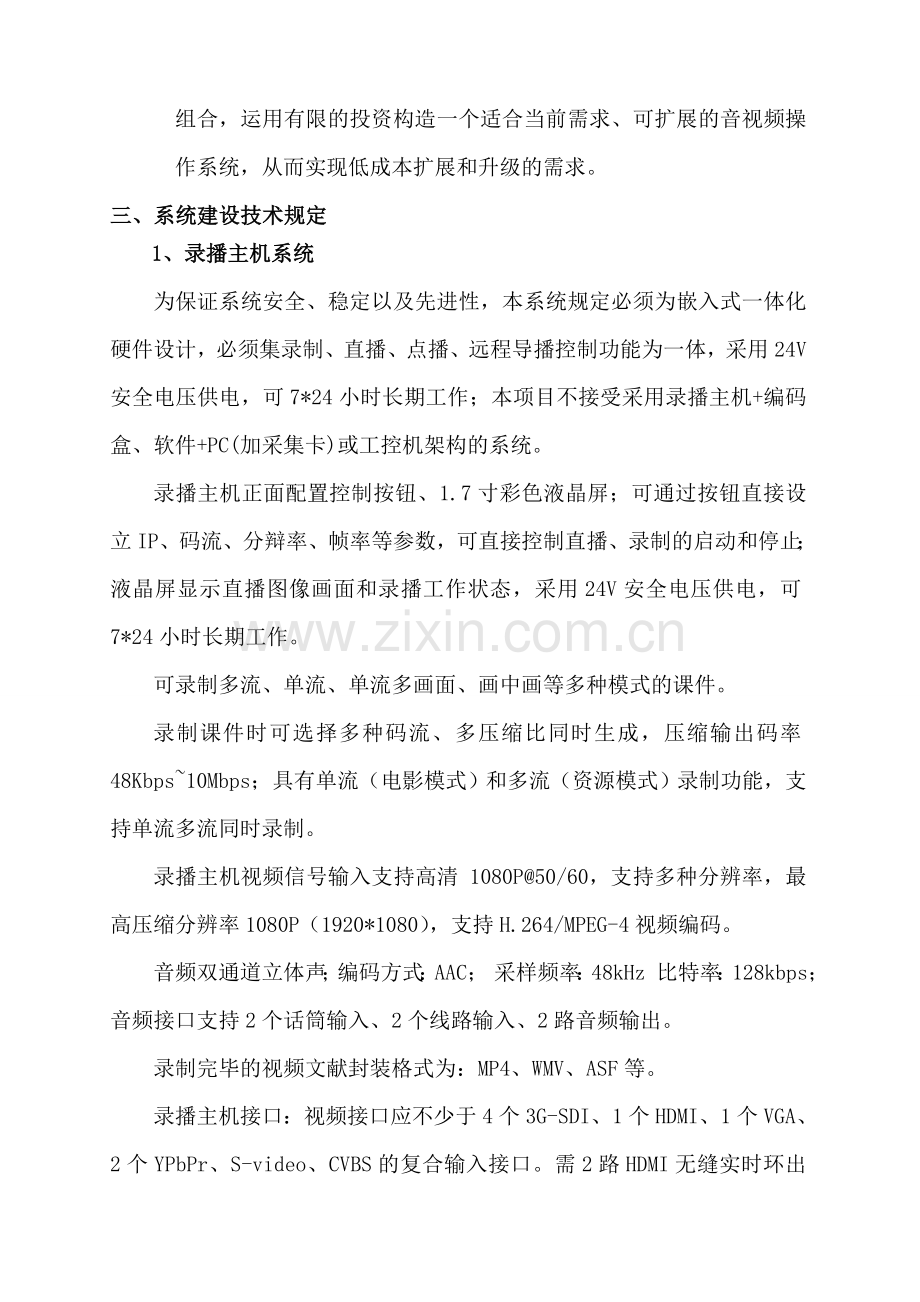

l 扩充性：系统设计采用开放式的结构，具有强大的扩展能力，着眼于近期目的和长期目的的发展，选用合适的设备，进行合理的性能组合，运用有限的投资构造一个适合当前需求、可扩展的音视频操作系统，从而实现低成本扩展和升级的需求。
三、 系统建设技术规定
1、录播主机系统
为保证系统安全、稳定以及先进性，本系统规定必须为嵌入式一体化硬件设计，必须集录制、直播、点播、远程导播控制功能为一体，采用24V安全电压供电，可7*24小时长期工作；本项目不接受采用录播主机+编码盒、软件+PC(加采集卡)或工控机架构的系统。
录播主机正面配置控制按钮、1.7寸彩色液晶屏；可通过按钮直接设立IP、码流、分辩率、帧率等参数，可直接控制直播、录制的启动和停止；液晶屏显示直播图像画面和录播工作状态，采用24V安全电压供电，可7*24小时长期工作。
可录制多流、单流、单流多画面、画中画等多种模式的课件。
录制课件时可选择多种码流、多压缩比同时生成，压缩输出码率48Kbps~10Mbps；具有单流（电影模式）和多流（资源模式）录制功能，支持单流多流同时录制。
录播主机视频信号输入支持高清 1080P@50/60，支持多种分辨率，最高压缩分辨率1080P（1920*1080），支持H.264/MPEG-4视频编码。
音频双通道立体声；编码方式：AAC； 采样频率：48kHz 比特率：128kbps；音频接口支持2个话筒输入、2个线路输入、2路音频输出。
录制完毕的视频文献封装格式为：MP4、WMV、ASF等。
录播主机接口：视频接口应不少于4个3G-SDI、1个HDMI、1个VGA、2个YPbPr、S-video、CVBS的复合输入接口。需2路HDMI无缝实时环出直播接口，满足直播视频无延时输出。
系统支持FTP上传至管理服务器。
2.录播中控系统
“一键式”录播中控系统除了能管理课室所有媒体设备外，还能通过网络中控远程启动录播系统、跟踪系统等所有系统设备并进行远程管理。老师也可通过安装于讲台上的控制面板实现“一键式”自动直播/录制，老师上课时轻按直播/录制按钮，课件开始录制；下课时老师再轻按停止直播/录制按钮，课件录制完毕，同时具有暂停和锁定VGA图像等功能。
3.图像定位系统
采用图像辨认自动定位技术，教师和学生均不需要佩戴任何感应设备。跟踪无盲区，无须摄像人员控制，镜头根据教师位置移动，无镜头闪烁、跳跃等问题。学生座位无需安装任何装置，也无需操作按钮，只需起立，摄像机自动给学生特写镜头。保证拍摄主体在图像中央。跟踪不受环境(如温度、光线)影响；不能使用超声波、红外线等技术。
可以智能拍摄教师的多种景别，如全景、近景、特写、板书等。教师始终处在图像定位范围之内，教师走动时采用全景方式拍摄，但教师站立时采用特写方式拍摄，整个跟踪过程连续、稳定，不得出现镜头推拉摇移过程，需采用硬切换方式；学生场景拍摄时，当一人站立时拍摄特写镜头，但两人或多人站立时拍摄学生区全景，整个教学过程在拍摄中不得出现摄相机镜头的推拉、摇移过程，全程采用镜头硬切换方式实现。
管理员可以远程手动操作云台控制摄像机。
4.智能音频系统
采用高性能的智能化数字音频矩阵；具有AGC自动增益控制、AVC回应消除、AFC声反馈啸叫消除ANC自动噪声消除等功能
实现教学过程中的语音信号通过智能数字音频解决器进行采集。
教师声音采集规定无需配带设备，同时也支持无线麦克、有线麦克、领夹式麦克等其它拾音设备；学生声音采集不需任何附件。
音频信号与视频信号进入录播系统同步编码，并实时录制。
5.智能导播系统
实现教师、板书、学生、师生课堂互动、教学电脑画面等教学场景的自动切换；也能实现手动切换多路画面并具有鼠标点击跟踪功能，操作简朴方便。师生互动环节可导播预设实现同屏双画面显示效果；教师授课与PPT画面可预设同屏显示。
系统支持六通道以上输入（4路全高清视频（1080P 60/50）+1路VGA+1路HDMI同步采集），通道支持多路音视频信号等。（如：DVD、VCD等本地所有可以播放的视频，摄像头，DV，实物展台，计算机信号，1394等传输过来的信号）
自定义导播策略。系统提供丰富的规则配置，如师生互动切换时导播规则，以及切换时加载特效，可满足定期切换某一个通道；支持视频预览、直播输出监视、视频切换、音频调整、录制模式、特技效果、字幕、LOGO等。
支持鼠标点击跟踪、目录索引等功能。
在切换所有信号输出前可进行预览收看。
6.在线点播、课堂直播
在线点播可以将录制生成的文献通过手工和自动的方式上传到点播服务器，并在后台管理系统中生成点播列表。通过授权的终端用户通过IE浏览相应的文献。
课堂直播通过IP网络，例如：局域网、互联网将课堂内容直播出去，课堂内容涉及音频、视频以及计算机屏幕内容，接受端通过IE浏览器即可直接受看直播课堂内容。
支持单录节目≥350个用户同时观看，组播支持≥2023用户；
7.校级资源管理平台
具有功能模块：录播设备模块、视频发布模块、虚拟切片模块、界面配置模块、分类设立模块、课表设立模块、用户管理模块、信息发布模块；应用模块：立体式资源管理、校园网络电视台、精品公开课点评、名师工作室、ST行为分析。
8.录播系统必备资质：
产品需3C认证、室内定位系统专利证书、FCC认证、CE认证、多媒体全自动高清录播系统鉴定证书；录播系统厂家需具有：软件公司认定证书、高新技术公司证书、iso14001认证、iso9001认证、RoHS环境证书、中央电化教育馆专家鉴定证书、中国教育技术行业标准之《多媒体教学环境建设规范》制定单位证书、保证系统的先进性。
四、录播教室建设环境规定
全自动录播教室环境建设既要满足课堂录制过程的声、光环境也要注意对师生的健康环保规定。因此教室环境设计在室内声学解决上要符合外隔、内吸，可以阻隔室外的声音干扰，减小室内的声音的混响和延时时间；在室内光照、内装修环境上，保证拍摄图像满足真实场景还原效果；教室和操作间具有良好的空气流通及温度调解。使用装修设施要符合国家相关部门颁布的环保技术规定。
1. 区域分割：录播教室可分隔为教学区、控制区两部分。
2．装修规定：顶棚使用矿棉吸音板吊顶；四周墙壁使用浅色调聚酯纤维吸音板；下墙采用槽木吸音板。规定颜色协调搭配，所有材料符合国家环保标准。地面铺设PVC防静电塑胶地板；窗帘设计选用双层，遮光、厚重、表面粗糙的棉、麻类窗帘、隔音门窗解决。
3. 灯光设计：采用静音冷光源布光；录播教室灯光的平均照度要大于350lx，教师区照度在700lx左右，学生区在500lx左右，整个室内的照度要均匀，灯光的色温在3500或4000K之间；显色指数不低于0.85，学生区，教师区色温一致。
4. 供电系统：录播教室供电负荷应不低于AC 220V/10kVA，录播、视音频系统的供电应与灯光照明供电、空调等大电流供电分开解决。
5. 课桌椅：XX座，选用钢木结构可移动，颜色以淡蓝色为主。
6. 空调：教室安装柜机3P空调、控制室1.5P挂机各1台。
7．换气：教室内规定配备低噪声的空气换气装置。
8. 教室面积：xxx平米

五、全高清录播系统设备清单及技术规定
序号
名称
技术参数
数量
1
录播
主机
★1、主机采用嵌入式系统，一体式硬件结构，为高集成度设备，集录制、直播、导播管理、存储、视音频编码等功能于一体，采用24V安全电压供电，可7*24小时长期工作； ★2、视频接口应不少于4个3G-SDI、1个HDMI、1个VGA、2个YPbPr、S-video、CVBS的复合输入接口。
★ 3、支持多路视频的画面无缝切换、叠加、拼接等解决功能；支持4路高清2路计算机信号HDMI/VGA输入；
★4、视频信号输入支持高清 1080P@50/60；
★5、支持6路视频的画面无缝切换、叠加、拼接等解决功能；涉及4路高清1080视频和2路计算机信号HDMI/VGA输入；支持2路HDMI高清视频输出。
★ 6、音频接口支持2个话筒输入、2个线路输入、2路音频输出。 ★7、编码格式：标准流媒体文献格式，视频MP4 音频AAC；适合通用播放器或嵌入式网页播放方式。
8、编码码流：48Kbps~10Mbps可调。
9、 网络直播：网络流媒体实时直播。 10、网络接口：802.3ab 1000Base-T千兆网络接口。
11/预留RS-232控制接口，可用于系统扩展。
★12、内置2TB硬盘，用于节目的长时间录制。
★13、具有单流（电影模式）和多流（资源模式）录制功能，支持单流多流同时录制。 ★14、录播方式支持人工导播切换控制或与自动跟踪系统无缝组合，实现全自动录播。
★15、支持FTP自动上传，与视频资源管理平台自动同步；
16、支持用户的分级别管理，用户认证后才干观看相应级别的直播节目； ★ 17、正面配置控制按钮、1.7寸彩色液晶屏；可通过按钮直接设立IP、码流、分辩率、帧率等参数，可直接控制直播、录制的启动和停止；液晶屏可显示直播图像画面和录播工作状态。
★18、录播主机高度1U。
需提供原厂授权；产品通过ROHS认证； 产品通过3C、CE认证、FCC认证。（提供加盖公章复印件）
1
2
流媒体管理系统
★1、嵌入式管理系统，与录播主机紧密结合；基于B/S架构，兼容IE等浏览器。首页即可预览窗口，显示直播的画面。
★ 2、组合方式许可：最大6路高清视频的采集，兼容标清；高清支持1080；支持画面的叠加、拼接、无缝切换
★3、支持与录播视频互动应用系统的无缝接入功能，实现录播系统远程互动交流会议教研等功能;
★ 4、可通过IE浏览器进行设备的远程配置、管理录制和直播等操作
5、支持用户分级别管理，用户认证后才干观看相应级别的直播节目。 ★6、支持FTP自动上传功能。
7、 支持文献索引。
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
3
流媒体直播软件
★1、直播/录制支持单流或多流模式。
★2、直播/录制分辨率在1080P～D1可调。
★3、支持跨网段、广域网的直播和点播、支持组播、单播。直播时支持自动断线重连功能。
4、支持单录节目350个用户同时观看
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
4
流媒体导播软件
★1、纯IE远程导播平台，导播平台集视频监视，视频切换、云台控制，音频调整，直播/录制、暂停等控制，特技效果、直播监视等功能，并在一个IE界面中显示；每一路视频支持8个预置景别。
★2、支持视频预览、直播输出监视、视频切换、音频调整、录制模式、特技效果、字幕、LOGO等
★3、云台控制支持鼠标点击跟踪，滚变焦等快捷功能。
4、支持单流、单流多画面、画中画、特技等；
1
5
流媒体点播软件
★1、在线点播VOD，支持直播、录制、点播在录播主机中实现并同时提供使用功能。
2、 自动准时间生成时间索引。
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
6
跟踪主机
★1、可以自动辨认目的位置、动态控制摄像机跟踪拍摄，实现教师跟踪、学生跟踪和板书跟踪，保证教师、学生和板书特写画面，以及教师在课室范围内任意位置的准确、实时拍摄。 ★2、嵌入式操作系统，一体化硬件设计，设备高度1U，稳定可靠，采用图像辨认技术跟踪；
3、支持3路摄像跟踪定位拍摄；
4、视频输入接口：CVBS≥3；分辨率：720x576-PAL@25、720x480-NTSC@30；5、云台控制口：RS-232/RS-485≥4复用云台控制端口(PTZ)，云台控制码可设定。
6、通讯端口：RS-232/RS-485≥1。
7、 管理接口：CONSOLE * 1。
8、 网络接口：千兆网络接口。
9、 ★与录播主机系统统一品牌
产品厂商需提供配套软件《室内定位系统》专利证书
1
7
跟踪管理系统
★1、嵌入式管理系统，与图像跟踪主机紧密结合；基于B/S架构，通过IE等浏览器即可进行管理。
★2、具有多种跟踪模式：纯图像辨认跟踪和图像红外混合模式，合用于不同的环境。
★3、与录播主机系统统一品牌
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
8
拍摄行为辨认软件
★1、能辨认跟踪物体，控制摄像机云台进行跟踪拍摄，实现老师、学生、板书和场景跟踪，能按现场环境调节灵敏度，具有抗于扰功能。
★2、自动辨认距离的远景自动调节摄像变焦功能始终保持教师/学生/板书的特写画面；特写画面的大小可以调节。
3、抗干扰能力强大：不受光线、声音、电磁等等外在的环境影响；
★4、与录播主机系统统一品牌
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
9
拍摄智能切换软件
★1、支持区域屏蔽功能，避免这个区域的人员干扰活动，提高系统辨认效果；具有多人员辨认与拍摄策略；单人员是特写拍摄、多人员是全景拍摄。
★2、具有“模糊防抖”功能，避免人员小幅度活动时引起的摄像机画面抖动现象。
3、摄教师/学生/板书不需佩戴任何定位装置、或开关按钮等。
★4、与录播主机系统统一品牌
产品厂商需提供配套软件《软件著作权登记证书》与《软件产品登记证书》
1
10
图像定位辅助摄像机
★1、PAL标准制式，625线，50场/秒；
★2、1/3"图像传感器，隔行扫描CCD；
★3、有效像素：752(垂直)×582(水平)；水平清楚度≥500电视线；
★4、与录播主机系统统一品牌。
3
11
数字音频矩阵
★1、矩阵功能:输入多路信号并将其按用户设定比例进行混合，分派到多个输出通道中。
★2、模拟音频输入/输出通道（MIC/LINE）：8路输入/4路输出，支持选择多种电平的音源输入，支持幻像供电功能。
★3、AGC自动增益控制:自动提高和压缩话筒音量，使之以恒定的电平输出。
★4、AVC回声消除:全新的自适应式回声消除功能，无需人工调试。
★5、AFC声反馈啸叫消除:采用自适应解决的方式对现场扩声系统的啸叫进行有效的消除；
★6、ANC自动噪声消除:自动噪声消除根据环境的声场变化自动进行噪声消除。
7、转换器类型 24bit;采样率 48K；
8、频率响应 20~20KHZ；
9、模/数动态范围（A-计权） 114dB；
10、数/模动态范围（A-计权） 114dB；
11、输入至输出 动态范围 96dB；
12、幻象电源（每路输入） 48V；
13、通道隔离度，1kHz 100dB；
14、以太网控制 1；
需和录播系统同一品牌。
1
12
专业吊麦
1、类型： 电容式；
2、指向性： 单指向/超心型；
3、频率响应：40Hz～20KHz；
★4、灵敏度：-38 dB±2dB；
★5、信躁比：70db；
6、最大声压级：130dB@1kHz；
7、输出阻抗：500Ω；
8、供电规定： 48V幻象供电
需和录播系统同一品牌。
8
13
双通道领夹无线话筒
双通道接受机
内置天线分集接受
多达 10 个可选频道
4 个兼容系统（多频带因国家/地区而异）
腰包式发射机
电源、静音和电池状态 LED
电源和静音开关
9V 电池（已涉及）提供 8 小时电池寿命
75 m（250 英尺）使用范围
手持式发射机
电源、静音和电池状态 LED
电源和静音开关
9V 电池（已涉及）提供 8 小时电池寿命
75 m（250 英尺）使用范围
1
14
高清摄像机
1、一体化高清摄像机，国际知名品牌
2、1/3英寸HD CMOS传感器,有效像素达成2百万（16：9）
3、针对不同应用需求，提供从标清到高清720P、 1080P等多格式信号
4、通过HD-SDI纯数字高清视频接口终端（SMPTE 292M），可进行长距离，高质量的高清图像传输
5、超宽的视角：8度（电视端）到70度（宽端）
6、高清接口为 HD-SDI、模拟分量(Y/Pb/Pr)，两个高清接口可同时输出图像。
7、标清接口为 VBS、Y/C，两个标清接口可同时输出图像。
8、10倍光学变焦，4倍数字变焦
9、平移：+-100度（最大速度300度/秒），倾斜：-25度到+25度（最大速度125度/秒）
10、云台技术：直流电机 静音装置
11、PAL/NTSC双制式输出，可配合所有接受设备。
RS－232C远程控制（VISCA协议），6个预置位，最多7台级联控制
通过控制键盘可以容易的访问所有本地控制功能，如平移/俯仰/缩放、摄像机设立，并且可以对多达七部摄像机进行菊花链接和控制。
进口品牌；需有生产厂家针对此项目的授权书及售后服务承诺函。
4
15
一键式网络控制系统
★"一键式"录播中控系统除了能管理课室所有媒体设备外，还能通过网络中控远程启动录播系统、跟踪系统等所有系统设备并进行远程管理。老师也可通过安装于讲台上的控制面板实现“一键式”自动直播/录制，老师上课时轻按直播/录制按钮，课件开始录制；下课时老师再轻按停止直播/录制按钮，课件录制完毕，同时具有暂停和锁定VGA图像等功能。
多媒体中央控制系统能管理课室所有媒体设备。
★支持TCP/IP协议，支持远程网管。
1个10/100Base-T快速以太网接口，符合IEEE 802.3、IEEE 802.3u、IEEE 802.3x协议，支持Auto-MDIX功能。
★内置3x2 VGA切换，带环路输出，带宽400MHz，-3dB。
★4x2复合视频切换功能, BNC接头，带宽100MHz，-3dB。
4x2音频切换，非平衡式输入，平衡式输出。
内置两路麦克风输入，平衡式或非平衡式输入。麦克风电平独立可调。
4路立体声音频线路输入，2路独立的平衡式立体声音频输出，输出音量可在控制面板调节。
2路双向RS232控制端口。
网管软件，实现对多台主机批量控制与状态查询。
★投影机“锁死”功能，电源接口使用特殊的工业插座，以防止盗用投影机。
★KP6隐藏式控制和手提电脑接线面板、RY-6强电控制箱
需和录播系统同一品牌。
1
17
资源管理平台
★录播设备模块
支持录播设备参数的设立，不限制接入的录播设备的数量，对于接入的设备，可完全融入平台，无缝点播、直播和交互，并可实现录播设备状态的监控。
★视频发布模块 支持广泛格式的视频文献发布，并自动转换为MP4格式发布，支持录播录制的视频文献自动上传，能对节目进行分组管理和分门别类编辑制作等非常细致的管理，所带的视频截取工具可随意截取片段及画面，并作为视频节目的缩略图。 ★虚拟切片模块
配置自动切片（原始切片）的导入，由录播系统自动将视频知识点获取导入。配置后期切片的管理，用户可通过后期进行知识点的编辑完善。配置切片信息的搜索引擎整合管理。播和互动活动的资源，该分类模块重要为了前台板块设立做好基础数据。
★ST专业评课模块
　本着多元评价的理念，平台支持用户对课堂视频的点播资源、直播课堂的评价评分。同时平台可自动获取课堂视频的教学行为数据，并按评课规定定制量规，通过图表直观表现，为评课专家的教学行为分析提供客观数据。同时还提供二次数据深度挖掘，为不同课程的行为数据提供对比分析图表等服务。
★微课模块
平台为特色课程提供微课（课堂环节）切片，自动获取课堂的各个环节时间点（可人工二次补充），并通过人性化的界面展示出来，为教师提供特色课程的微课点播，提高教师学习的效率，是平台中视频的细粒度应用之一。
★互动圈子模块
支持在原平台圈子的基础上，集成主流论坛、微博、博客功能，同时支持用户痕迹记录，支持论坛、微博、博客等模块上的用户数据同步，以及深度的圈子（订阅、收藏、转发、分享、发布、交流等）互动功能。
★校园网络电视台
支持学校创建校园网络电视台模块，将校园的优势资源、宣传片等视音频，通过网络电台的方式传播到校园。网络电视台支持自定义创建，可实现类似优酷、CNTV等网络电视台的展现模式。
★精品公开课点评
本着多元评价的理念，平台支持用户对课堂视频的点播资源、直播课堂的评价评分，评分可以以专业具体的分值体现，亦可用简约的积分评估，评价支持打点，支持聊天室的模式。
★名师工作室
平台支持个人用户创建个人平台，可通过个性化自定义配置，实现名师工作室、名师大讲堂等多种模式的空间，个人可订阅或者收藏优质资源，亦可将自己的优质资源进行共享，提供名师在线互动等服务，并可设立积分管理，让自己的个人平台在区级、市级有更好的排名，需提供《教学视频资源管理系统》软件著作权登记证。
1
18
音箱
1、输出功率：60W-100W
★2、阻抗：8欧姆
★3、频率响应：68Hz-20KHz
4、单元构成：Low 6.5”*1 , Hi 1”*1
5、灵敏度：90dB(1w/1m)
6、尺寸（H×W×D)：310×220×205mm
2
19
功放
1、具有完善的电子保护线路，涉及过载保护、短路保护、自激保护、DC直流保护、过热保护、关机保护等功能，保证安全可靠地工作。
2、输出功率：2×100W/8Ω，2×160W/4Ω
★3、信噪比：100dB
★4、谐波失真：<0.03%
5、频响：20Hz～20KHz(+1/-3dB)
6、输入阻抗： 10KΩ（不平衡）；
7、输入灵敏度：0.77V
8、电源电压：AC115-230V /50Hz
1
20
课件电脑
四核i5-3450 4G 1T GT640 1G独显 DVD刻 19″液晶显示器
1
21
导播电脑
Intel 酷睿i5 3610QM 2.3GHz/ 4GB DDR3 1600MHz/1TB 5400转 SATA/ 2GB独立显卡NVIDIA GeForce GT 640M LE+Int.../14英寸 1366x768/Windows 7 Home Basic 64bit（64.../集成300万像素摄像头/ DVD刻录机 支持DVD SuperMulti.../Intel 1000 BGN/1000Mbps以太网卡
1
22
资源管理服务器
标准2U机架式服务器，国产自主安全可控产品，标配2颗4核解决器，主频≥3.1G，最大支持32个解决核心；内存≥32GB DDR3；1块1TB 公司级热插拔SATA硬盘，标配8盘位，最大可扩展SAS/SATA热插拔硬盘≥16个；支持RAID0、1，≥2个高性能千兆网口，1个独立千兆管理网口；≥6个PCI-E插槽；高效单电源， DVD-RW光驱，机架安装导轨及电源线；中文版服务器管理软件，3年免费整机硬件保修，提供设备厂商原厂质保授权，设备厂商工程师免费上门服务。
1
23
多媒体控制台
结构设计合理，造型美观大方、符合人体工程力学和录播应用。钢木结构外形美观。显示器进行嵌入式安装设计，教师操控使用方便。讲桌规定选用带实物展台的侧板。
1
24
交互平板电脑（含支架）
1、触控技术：采用内置红外多点触控技术，触摸点10点可书写或用其他任何物体书写；
2、集成方式：内置集成，交互、显示、电视、电脑、音响一体化结构，整体外观设计整洁大方，提供多种类接插件接口；
3、显示尺寸：≥65英寸，防眩光，A级液晶显示屏；显示比例：16:9；
4、最佳分辨率：1920*1080 RGB，，；
5、亮度:≥500 nits；对比度：6000:1，可视角度：≥178°；
6、输入端口：TV 1路； VGA带音频 1路（可同时接驳计算机、视频展台、携带的笔记本电脑等）； CVBS 1路； YPbPr/YcbCr 1路； HDMI 3路； USB(支持流媒体、图片直接播放功能)1路；
7、前置端口：USB 2路,（1路TV使用，1路供pc使用）；内置音箱2×15W扬声器；
8、整机功耗 ≤250W（不带电脑），待机功耗 ≤1 W；
9、具有随外界亮度调整亮度的功能，关机状态记忆；
10、前面板设计，面板加盖钥匙锁，安全可靠，同时方便用户接插线；
11、可选配高性能PC；
12、书写面材质：5mm全钢化高防爆防眩光玻璃，防划防撞；
13、自带USB媒体播放功能，支持无电脑播放图片、音、视频文献，不需要外接任何设备；
（二）触控技术规定
1、触控技术：采用内置红外多点触控技术，分辨率：32767×32767；
2、触摸方式：支持手、或用其他任何物体书写，且无需电磁或电容笔；
3、多点触控: 可在win7操作系统下完全实现2点同时触控功能，支持双笔手写
4、触摸屏抗太阳光等强光干扰，太阳光底下也可轻松准的确现触控功能
5、内置式全封闭结构，进行手动校正方式。
6、防护等级IP65标准，防水、防尘、全封闭
7、触摸屏系统通讯端口：USB
8、扫描速度：95-105fps
9、响应速度：10ms-11ms
10、最小辨认点数：3mm×3mm
11、运营系统：Window7/ Window8 Ready
电脑参数（可选配高端配置）:
Intel 酷睿：i3 2130
插槽类型：LGA 1155
CPU主频：3.1GHz
制作工艺：32纳米
核心数量：双核心 四线程
热设计功耗(TDP)：65W
倍频：31倍
外频：100MHz
INTEL芯片组：H61
提供： 1、中央电教馆资源库有授权文献 2、中国教育装备优秀供应商。3、教育部检测报告4、CE FCC ROHS证书,5、环境标志2型产品认证,6、国家火炬计划证书等各种质量认证
1
25
推拉黑板
复合黑板 横推拉式，面板：采用高档墨绿色金属烤漆书写板表面为整张板、不能拼接。滑轨采用独立、隐形、与外框整体设计的滑轨，滑轮采用隐形安装、传动，看面不露滑轨、滑轮，不露一根螺钉。采用滑轮，杜绝长期使用后因粉笔灰尘影响书写板推拉的灵活性和滑轮脱轨。
1
26
互换机
10/100/1000MB自适应24口互换机
1
27
液晶显示器
用于监控录制视频用，规定可以显示1080P高清视频
1
28
移动硬盘
2.5寸，1T
1
29
线材
服务器32U机柜、电源线、380V配电引线、视频线、音频线、网线、控制线、视频头、RJ45接头及其它相关配件等
1
30
装修部分
（1）色调：桌椅、墙面、地面、窗帘等着色配合协调，整体颜色效果应适合录像，可提供不同色板供选择。
（2）吊顶、墙壁工程：教室四周墙壁使用聚酯纤维吸引板材装修，踢脚线及装饰腰线使用不锈钢板材，腰线以下采用木质吸音板装饰，但要与上墙颜色搭配协调。天花板选用600*600的矿棉板或聚酯纤维吸引板材。控制室的墙壁刷白即可。
（3）地面：铺设地胶，色调要与墙面及桌椅协调。控制室地面也铺地胶。
（4）讲台，讲桌解决：要加讲台，用砖砌，铺设地胶以减少老师走动时的杂音。讲桌规定选用带实物展台的侧板。
（5）窗户解决：靠外墙的窗户才用优质的铝合金或塑钢双层真空玻璃窗户，并加窗帘。窗帘采用厚实窗帘，具有吸音和有效隔绝自然光的作用，色调与墙体协调。
（6）门解决：教室前面原有门卸掉，安装防盗门，隔断的门做成隐形隔音门，色调与教室四周墙壁协调，控制室的门加装防盗门即可。
（7）灯光：采用LED正白灯,保证充足照明。讲台要增长教师LED正白灯补光灯。
（8）面积及布局：录播教室面积约90平方米，控制室约30平方米，两者之间安装带门隔墙，应有良好的隔音效果。
（9）校园网网络接口：录播教室、控制室均须具有千兆网络接口与校园主网连接。
（10）供电及接地：采用录播设备、空调、换气独立供电，设备要良好接地。电源控制设备安装在主控室内。
（11）空调：教室及控制室规定预留空调插座及墙面开孔。
（12）桌椅： 学生双座桌椅50座。桌子选用钢架木质条桌，椅子可选用靠背软包或者黑色软椅（均附照片、尺寸）。
（13）控制桌椅：控制室教师桌椅2套。
（14）录课时，在教室门头有LED显示牌显示“正在录课请勿打扰”字样。
1间
