常用20种塑料的使用手册.doc

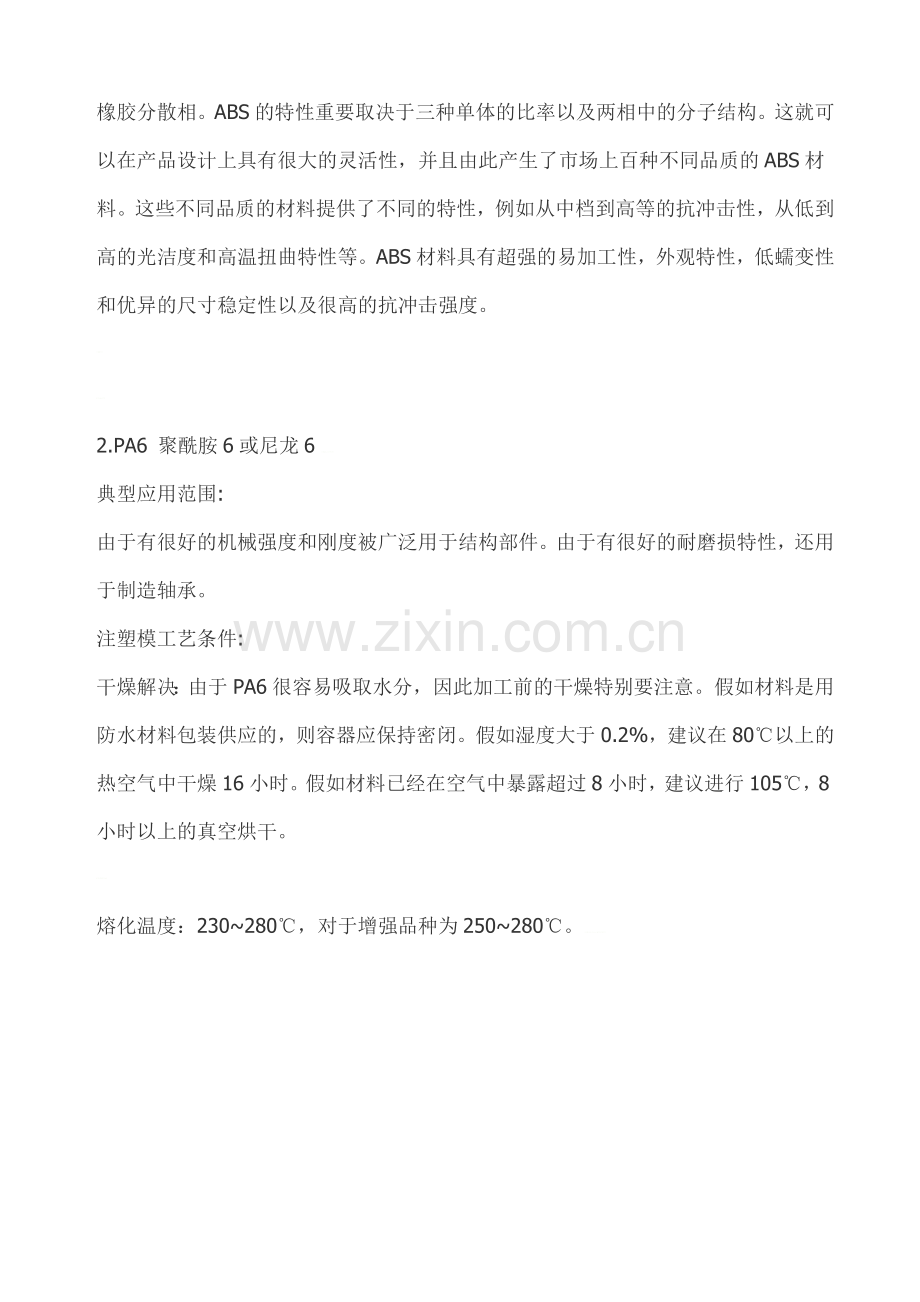

常用20种塑料的使用手册$Z|7IlcVqnI:Q0a8P1.ABS 丙烯腈-丁二烯-苯乙烯共聚物 pBt-Pzz:FE典型应用范围: nMK!mp9u-质量-SPC ,six sigma,TS16949,MSA,FMEA汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。-质量-SPC ,six sigma,TS16949,MSA,FMEA%M,KCBlO注塑模工艺条件:BtZ#Tm!O n?干燥解决：ABS材料具有吸湿性，规定在加工之前进行干燥解决。建议干燥条件为8090下最少干燥2小时。材料温度应保证小于0.1%。六西格玛品质论坛 qCV,熔化温度：210280；建议温度：245。f7zkx/kP-Nz.A模具温度：2570。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。:?;f iI1六西格玛品质论坛注射压力：5001000bar。dX%T2Vncgm;r-k注射速度：中高速度。,MsZ#X4lZU$h3p$z化学和物理特性:7sb N1zRQ六西格玛品质论坛ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS是非结晶性材料。三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。ABS的特性重要取决于三种单体的比率以及两相中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。这些不同品质的材料提供了不同的特性，例如从中档到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。?m 8y%BQ&lIEh&H,Y2.PA6 聚酰胺6或尼龙6 EQ#_v:MH典型应用范围: S)a;v-质量-SPC ,six sigma,TS16949,MSA,FMEA由于有很好的机械强度和刚度被广泛用于结构部件。由于有很好的耐磨损特性，还用于制造轴承。Z*A(sQ#KIzf注塑模工艺条件:B2i 8fn干燥解决：由于PA6很容易吸取水分，因此加工前的干燥特别要注意。假如材料是用防水材料包装供应的，则容器应保持密闭。假如湿度大于0.2%，建议在80以上的热空气中干燥16小时。假如材料已经在空气中暴露超过8小时，建议进行105，8小时以上的真空烘干。dU7B6Xg(z熔化温度：230280，对于增强品种为250280。六西格玛品质论坛3qFWI XL9mzr模具温度：8090。模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。对于结构部件来说结晶度很重要，因此建议模具温度为8090。对于薄壁的，流程较长的塑件也建议施用较高的模具温度。增大模具温度可以提高塑件的强度和刚度，但却减少了韧性。假如壁厚大于3mm，建议使用2040的低温模具。对于玻璃增强材料模具温度应大于80。 Uth_u-质量-SPC ,six sigma,TS16949,MSA,FMEA注射压力：一般在7501250bar之间（取决于材料和产品设计）。h4cK+ L7|注射速度：高速（对增强型材料要稍微减少）。六西格玛品质论坛+P!nG9P y流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。假如使用热流道，浇口尺寸应比使用常规流道小一些，由于热流道可以帮助阻止材料过早凝固。假如用潜入式浇口，浇口的最小直径应当是0.75mm。1G6N#(f;P4k-O0L-U化学和物理特性:O)n:X3B GPA6的化学物理特性和PA66很相似，然而，它的熔点较低，并且工艺温度范围很宽。它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。由于塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充足考虑到这一点。为了提高PA6的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。加入玻璃纤维添加剂可以使收缩率减少到0.3%（但和流程相垂直的方向还要稍高一些）。成型组装的收缩率重要受材料结晶度和吸湿性影响。实际的收缩率还和塑件设计、壁厚及其它工艺参数成函数关系。1N:en:Mm.t%a,hO.X,|.)3.PA12 聚酰胺12或尼龙12 x1A2Ym2HXSZ0_典型应用范围:9XeSS5Y#C六西格玛品质论坛水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。MLAr*b$B6F#Zr4T 注塑模工艺条件:xH;IVO NI.J-质量-SPC ,six sigma,TS16949,MSA,FMEA干燥解决：加工之前应保证湿度在0.1%以下。假如材料是暴露在空气中储存，建议要在85热空气中干燥45小时。假如材料是在密闭容器中储存，那么通过3小时温度平衡即可直接使用。jCLEzho熔化温度：240300；对于普通特性材料不要超过310，对于有阻燃特性材料不要超过270。Q,uj6t8 kH模具温度：对于未增强型材料为3040，对于薄壁或大面积元件为8090，对于增强型材料为90100。增长温度将增长材料的结晶度。精确地控制模具温度对PA12来说是很重要的。5n|j5S+r注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。i#f&uy注射速度：高速（对于有玻璃添加剂的材料更好些）。六西格玛品质论坛L*|E5|Z!Yk流道和浇口：对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。对于增强型材料规定58mm的大流道直径。流道形状应当所有为圆形。注入口应尽也许的短。可以使用多种形式的浇口。大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。浇口厚度最佳和塑件厚度相等。假如使用潜入式浇口，建议最小的直径为0.8mm。热流道模具很有效，但是规定温度控制很精确以防止材料在喷嘴处渗漏或凝固。假如使用热流道，浇口尺寸应当比冷流道要小一些。&t,C(R)A;|化学和物理特性:qV7B9AAeqPA12是从丁二烯线性，半结晶-结晶热塑性材料。它的特性和PA11相似，但晶体结构不同。PA12是很好的电气绝缘体并且和其它聚酰胺同样不会因潮湿影响绝缘性能。它有很好的抗冲击性机化学稳定性。PA12有许多在塑化特性和增强特性方面的改良品种。和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。PA12对强氧化性酸无抵抗能力。PA12的粘性重要取决于湿度、温度和储藏时间。它的流动性很好。收缩率在0.5%到2%之间，这重要取决于材料品种、壁厚及其它工艺条件。六西格玛品质论坛/C9IUP(si-BcL:K5_o)lwDLU4.PA66 聚酰胺66或尼龙66WObE5R典型应用范围:六西格玛品质论坛I5D SL#a同PA6相比，PA66更广泛应用于汽车工业、仪器壳体以及其它需要有抗冲击性和高强度规定的产品。4xo2lY*注塑模工艺条件:yCr-质量-SPC ,six sigma,TS16949,MSA,FMEA干燥解决：假如加工前材料是密封的，那么就没有必要干燥。然而，假如储存容器被打开，那么建议在85的热空气中干燥解决。假如湿度大于0.2%，还需要进行105，12小时的真空干燥。sOMO/vWo熔化温度：260290。对玻璃添加剂的产品为275280。熔化温度应避免高于300。0$!?+C bOj/J模具温度：建议80。模具温度将影响结晶度，而结晶度将影响产品的物理特性。对于薄壁塑件，假如使用低于40的模具温度，则塑件的结晶度将随着时间而变化，为了保持塑件的几何稳定性，需要进行退火解决。:,mVpu*0d+Gz$A注射压力：通常在7501250bar，取决于材料和产品设计。-质量-SPC ,six sigma,TS16949,MSA,FMEAN1c _L8t We%O3注射速度：高速（对于增强型材料应稍低一些）。s0Zfo;Izq流道和浇口:由于PA66的凝固时间很短，因此浇口的位置非常重要。浇口孔径不要小于0.5*t（这里t为塑件厚度）。假如使用热流道，浇口尺寸应比使用常规流道小一些，由于热流道可以帮助阻止材料过早凝固。假如用潜入式浇口，浇口的最小直径应当是0.75mm。nI8QeU O*u六西格玛品质论坛化学和物理特性:I9(CiN$Z9N-质量-SPC ,six sigma,TS16949,MSA,FMEAPA66在聚酰胺材料中有较高的熔点。它是一种半晶体-晶体材料。PA66在较高温度也能保持较强的强度和刚度。PA66在成型后仍然具有吸湿性，其限度重要取决于材料的组成、壁厚以及环境条件。在产品设计时，一定要考虑吸湿性对几何稳定性的影响。为了提高PA66的机械特性，经常加入各种各样的改性剂。玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。PA66的粘性较低，因此流动性很好（但不如PA6）。这个性质可以用来加工很薄的元件。它的粘度对温度变化很敏感。PA66的收缩率在1%2%之间，加入玻璃纤维添加剂可以将收缩率减少到0.2%1% 。收缩率在流程方向和与流程方向相垂直方向上的相异是较大的。PA66对许多溶剂具有抗溶性，但对酸和其它一些氯化剂的抵抗力较弱。+QSK#dT&R5,Ef#iP0D Xs3x2t5.PBT 聚对苯二甲酸丁二醇酯2y53O&c#H N典型应用范围:(ZzV v9z.Ei Ys/P#/u-质量-SPC ,six sigma,TS16949,MSA,FMEA家用器具（食品加工刀片、真空吸尘器元件、电风扇、头发干燥机壳体、咖啡器皿等），电器元件（开关、电机壳、保险丝盒、计算机键盘按键等），汽车工业（散热器格窗、车身嵌板、车轮盖、门窗部件等）。nA2I%6z1g注塑模工艺条件:_E iK o干燥解决：这种材料在高温下很容易水解，因此加工前的干燥解决是很重要的。建议在空气中的干燥条件为120，68小时，或者150，24小时。湿度必须小于0.03%。假如用吸湿干燥器干燥，建议条件为150，2.5小时。*S FC%c,Bf0nqy-质量-SPC ,six sigma,TS16949,MSA,FMEA熔化温度：225275，建议温度：250 。b.H:lzK#c模具温度：对于未增强型的材料为4060。要很好地设计模具的冷却腔道以减小塑件的弯曲。热量的散失一定要快而均匀。建议模具冷却腔道的直径为12mm。s2sUr:D5YKm3K&m*t/y注射压力：中档（最大到1500bar）。 f HHW!d aZ注射速度：应使用尽也许快的注射速度（由于PBT的凝固不久）。4i*qY?v5w;v-质量-SPC ,six sigma,TS16949,MSA,FMEA流道和浇口:建议使用圆形流道以增长压力的传递（经验公式：流道直径=塑件厚度+1.5mm）。可以使用各种型式的浇口。也可以使用热流道，但要注意防止材料的渗漏和降解。浇口直径应当在0.81.0*t之间，这里 t是塑件厚度。假如是潜入式浇口，建议最小直径为0.75mm。o,P eY(zr0IQS-s化学和物理特性:六西格玛品质论坛 L+mI8|m.Q/FnsI?PBT是最坚韧的工程热塑材料之一，它是半结晶材料，有非常好的化学稳定性、机械强度、电绝缘特性和热稳定性。这些材料在很广的环境条件下都有很好的稳定性。 PBT吸湿特性很弱。非增强型PBT的张力强度为50MPa，玻璃添加剂型的PBT张力强度为170MPa。玻璃添加剂过多将导致材料变脆。PBT的；结晶很迅速，这将导致因冷却不均匀而导致弯曲变形。对于有玻璃添加剂类型的材料，流程方向的收缩率可以减小，但与流程垂直方向的收缩率基本上和普通材料没有区别。一般材料收缩率在1.5%2.8%之间。含30%玻璃添加剂的材料收缩0.3%1.6%之间。熔点（225）和高温变形温度都比PET材料要低。维卡软化温度大约为170。玻璃化转换温度（glass trasitio temperature）在22到43之间。由于PBT的结晶速度很高，因此它的粘性很低，塑件加工的周期时间一般也较低。F1JtwSbr5g%kuw J M9s6W0I6.PC 聚碳酸酯j&;i1y0p*U:j典型应用范围:)R$TIGqeLm*|电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运送行业7m4FpUGr H1RA（车辆的前后灯、仪表板等）。qVe7KC7E-?注塑模工艺条件:It_G4Q U-w干燥解决：PC材料具有吸湿性，加工前的干燥很重要。建议干燥条件为100到200，34小时。加工前的湿度必须小于0.02%。b!qLE$S 5b$B&Y熔化温度：260340。4,?;b!O t6R$iF5L模具温度：70120。-质量-SPC ,six sigma,TS16949,MSA,FMEAP$t I*nl1a注射压力：尽也许地使用高注射压力。-质量-SPC ,six sigma,TS16949,MSA,FMEAy9m+yJ9D,ob注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。%qf,PK化学和物理特性:2wSu2YL1IZ/-质量-SPC ,six sigma,TS16949,MSA,FMEAPC是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、克制细菌特性、阻燃特性以及抗污染性。PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%0.2%。PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。在选用何种品质的 PC材料时，要以产品的最终盼望为基准。假如塑件规定有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。-质量-SPC ,six sigma,TS16949,MSA,FMEA7S%e9Qa|D2Di(:J&j1-质量-SPC ,six sigma,TS16949,MSA,FMEA8.PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物g8LYA典型应用范围:GXt1y9h3n计算机和商业机器的壳体、电器设备、草坪和园艺机器、汽车零件（仪表板、内部装修以及车轮盖）。vHT3jC6!f注塑模工艺条件:-质量-SPC ,six sigma,TS16949,MSA,FMEAfY t |h;r干燥解决：加工前的干燥解决是必须的。湿度应小于0.04%，建议干燥条件为90110，24小时。-GA3N%CI熔化温度： 230300。T-rE%Bzg7EO模具温度：50100。 d$Id+U1m1A%W注射压力：取决于塑件。U(-3Eh注射速度：尽也许地高。+K,KC*Es MsfM4p3J化学和物理特性:Lpe2wD;plPC/ABS具有PC和ABS两者的综合特性。例如ABS的易加工特性和PC的优良机械特性和热稳定性。两者的比率将影响PC/ABS材料的热稳定性。PC/ABS这种混合材料还显示了优异的流动特性。-质量-SPC ,six sigma,TS16949,MSA,FMEAi#B)W c-Z&u(_六西格玛品质论坛#vE6y(qTI:DMG9.PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物 )R-w6EhJ典型应用范围:5zP(f4E9Q:?z齿轮箱、汽车保险杠以及规定具有抗化学反映和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。Y h5T(Fj,TTy:Uj六西格玛品质论坛注塑模工艺条件:0RY#L_ ?/H六西格玛品质论坛干燥解决：建议110135,约4小时的干燥解决。e5_w+OCVs熔化温度：235300。I Nz;x,px六西格玛品质论坛模具温度：3793。P;4p4Wc六西格玛品质论坛化学和物理特性:ovw,onm|PC/PBT具有PC和PBT两者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。eqQe;dzW六西格玛品质论坛:a%|+|aixT/_9.PE-HD 高密度聚乙烯 m%cYw(典型应用范围:#M *s8xAE g9d电冰箱容器、存储容器、家用厨具、密封盖等。O!GenI注塑模工艺条件:(Pz,K!K干燥：假如存储恰当则无须干燥。F*p8j GkYy)ef熔化温度：220260。对于分子较大的材料，建议熔化温度范围在200250之间。H u _(B2UIwV模具温度：5095。6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。塑件冷却温度应当均匀以减小收缩率的差异。对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。6KdE_1J+注射压力：7001050bar。六西格玛品质论坛Z#YtC注射速度：建议使用高速注射。W Z/h1%Op9O2Y流道和浇口：流道直径在4到7.5mm之间，流道长度应尽也许短。可以使用各种类型的浇口，浇口长度不要超过0.75mm。特别合用于使用热流道模具。-质量-SPC ,six sigma,TS16949,MSA,FMEAC;t/GKx)A#y5|化学和物理特性:G Ju.U:W4?/VPE-HD的高结晶度导致了它的高密度，抗张力强度，高温扭曲温度，粘性以及化学稳定性。PE-HD比PE-LD有更强的抗渗透性。PE-HD的抗冲击强度较低。PH-HD的特性重要由密度和分子量分布所控制。合用于注塑模的PE-HD分子量分布很窄。对于密度为0.91 0.925g/cm3，我们称之为第一类型PE-HD；对于密度为0.926 0.94g/cm3，称之为第二类型PE-HD；对于密度为0.94 0.965g/cm3，称之为第三类型PE-HD。该材料的流动特性很好，MFR为0.1到28之间。分子量越高，PH-LD的流动特性越差，但是有更好的抗冲击强度。PE-LD是半结晶材料，成型后收缩率较高，在1.5%到4%之间。PE-HD很容易发生环境应力开裂现象。可以通过使用很低流动特性的材料以减小内部应力，从而减轻开裂现象。PE-HD当温度高于60时很容易在烃类溶剂中溶解，但其抗溶解性比PE-LD还要好一些。E-|d.U A:d/T-e9j$M9p7DZO#?:_$ U六西格玛品质论坛10.PE-LD 低密度聚乙烯 yz!aCVC-aN典型应用范围:*e,F6FjQ,V碗，箱柜，管道联接器;zx.i|)oT注塑模工艺条件:7d p%B&tO(b8V!干燥：一般不需要六西格玛品质论坛:-V5Dd.Dj7熔化温度：180280:w4x nt3Fx+_ K b模具温度：2040，为了实现冷却均匀以及较为经济的去热，建议冷却腔道直径至少为8mm，并且从冷却腔道到模具表面的距离不要超过冷却腔道直径的1.5倍。l*Y-KxM9p#i注射压力：最大可到1500bar。-质量-SPC ,six sigma,TS16949,MSA,FMEAVc.Z9W b L y保压压力：最大可到750bar。?$mD#GK5_ F7?7hb-质量-SPC ,six sigma,TS16949,MSA,FMEA注射速度：建议使用快速注射速度。t4?A2HQ!e3q流道和浇口：可以使用各种类型的流道和浇口。PE-LD特别适合于使用热流道模具。-tf$S9s4eeZ六西格玛品质论坛化学和物理特性:&ZS(y7Mghc商业用的PE-LD材料的密度为0.910.94 g/cm3。PE-LD对气体和水蒸汽具有渗透性。PE-LD的热膨胀系数很高不适合于加工长期使用的制品。假如PE-LD的密度在0.910.925 g/cm3之间，那么其收缩率在2%5%之间；假如密度在0.9260.94 g/cm3之间，那么其收缩率在1.5%4%之间。当前实际的收缩率还要取决于注塑工艺参数。PE-LD在室温下可以抵抗多种溶剂，但是芳香烃和氯化烃溶剂可使其膨胀。同PE-HD类似，PE-LD容易发生环境应力开裂现象。_Ds6eT8oR|.d a9NBV:D11.PEI 聚乙醚 -质量-SPC ,six sigma,TS16949,MSA,FMEAw f4Dv/jM M4YP a典型应用范围:(8v._汽车工业（发动机配件如温度传感器、燃料和空气解决器等），电器及电子设备（电气联结器、印刷电路板、芯片外壳、防爆盒等），产品包装，飞机内部设备，医药行业（外科器械、工具壳体、非植入器械）。tt8E/p0aR注塑模工艺条件:/bY;D;_sNr六西格玛品质论坛干燥解决：PEI具有吸湿特性并可导致材料降解。规定湿度值应小于0.02%。建议干燥条件为150、4小时的干燥解决。-QmpVGzI I93S-质量-SPC ,six sigma,TS16949,MSA,FMEA熔化温度：普通类型材料为340400；增强类型材料为340415。H3D$)L模具温度：107175，建议模具温度为140。:L5 g$UxWQacAk注射压力：7001500bar。&L9tA!U)gZuY-c&w7u六西格玛品质论坛注射速度：使用尽也许高的注射速度。fm:pW!q化学和物理特性:六西格玛品质论坛 CW&B)w4sPEI具有很强的高温稳定性，既使是非增强型的PEI，仍具有很好的韧性和强度。因此运用PEI优越的热稳定性可用来制作高温耐热器件。PEI尚有良好的阻燃性、抗化学反映以及电绝缘特性。玻璃化转化温度很高，达215。PEI还具有很低的收缩率及良好的等方向机械特性。2H8N*K!rVj6Cl4vuC7c!B*12.PET 聚对苯二甲酸乙二醇酯W!r9C+i?(e典型应用范围:六西格玛品质论坛b+AI1eyge(Q汽车工业（结构器件如反光镜盒，电气部件如车头灯反光镜等），电器元件（马达壳体、电气联结器、继电器、开关、微波炉内部器件等）。工业应用（泵壳体、手工器械等）。-质量-SPC ,six sigma,TS16949,MSA,FMEAA5SSy+DO _注塑模工艺条件:-质量-SPC ,six sigma,TS16949,MSA,FMEA,hz.rN$Z Rm干燥解决：加工前的干燥解决是必须的，由于PET的吸湿性较强。建议干燥条件为120165，4小时的干燥解决。规定湿度应小于0.02%。六西格玛品质论坛%R?Y1W.d熔化温度：对于非填充类型：265280；对于玻璃填充类型：275290。(PB4E9Ib-A模具温度：80120。T8X%av&V RW l六西格玛品质论坛注射压力：3001300bar。六西格玛品质论坛OWe%0?)G注射速度：在不导致脆化的前提下可使用较高的注射速度。jh8coRK%v2E流道和浇口：可以使用所有常规类型的浇口。浇口尺寸应当为塑件厚度的50100%。O:f ,A!Z 化学和物理特性:+cMefP,yPET的玻璃化转化温度在165左右，材料结晶温度范围是120220。PET在高温下有很强的吸湿性。对于玻璃纤维增强型的PET材料来说，在高温下还非常容易发生弯曲形变。可以通过添加结晶增强剂来提高材料的结晶限度。用PET加工的透明制品具有光泽度和热扭曲温度。可以向PET中添加云母等特殊添加剂使弯曲变形减小到最小。假如使用较低的模具温度，那么使用非填充的PET材料也可获得透明制品。-L A|0R%d!?xV,K13.PETG 乙二醇改性-聚对苯二甲酸乙二醇酯 y9p7L0pa9d典型应用范围:!m-;g!w:H:k#Kz医药设备（试管、试剂瓶等），玩具，显示器，光源外罩，防护面罩，冰箱保鲜盘等。*VKAm $W(R&YY:h注塑模工艺条件:EcG)5V$c$c,uGm干燥解决：加工前的干燥解决是必须的。湿度必须低于0.04%。建议干燥条件为65、4小时，注意干燥温度不要超过66。&xP F熔化温度：220290。E2m.MMxKV5j模具温度：1030，建议为15。Q4E,G$?w9V注射压力：3001300bar。&Rosy2a注射速度：在不导致脆化的前提下可使用较高的注射速度。-质量-SPC ,six sigma,TS16949,MSA,FMEA:Y.dZ5n,K MaU化学和物理特性:六西格玛品质论坛Y$P5uQ!c9J&JPETG是透明的、非晶体材料。玻璃化转化温度为88。PETG的注塑工艺条件的允许范围比PET要广一些，并具有透明、高强度、高任性的综合特性。S$aS Rpy*PF:-质量-SPC ,six sigma,TS16949,MSA,FMEAIC+oy0pFO14.PMMA 聚甲基丙烯酸甲酯 ,K8F!qm8Ej8s典型应用范围:-质量-SPC ,six sigma,TS16949,MSA,FMEAf,U4Y-EC0qw0P汽车工业（信号灯设备、仪表盘等），医药行业（储血容器等），工业应用（影碟、灯光散射器)，日用消费品（饮料杯、文具等）。-质量-SPC ,six sigma,TS16949,MSA,FMEAi9R_9?CjHLS注塑模工艺条件:Y*a)f,y干燥解决：PMMA具有吸湿性因此加工前的干燥解决是必须的。建议干燥条件为90、24小时。.h ,tVFL%S5oe熔化温度：240270。p+Z;M.S9L模具温度：3570。;|3jB!N,C注射速度：中档六西格玛品质论坛pipbys g化学和物理特性:8Rr_rPMMA具有优良的光学特性及耐气侯变化特性。白光的穿透性高达92%。PMMA制品具有很低的双折射，特别适合制作影碟等。PMMA具有室温蠕变特性。随着负荷加大、时间增长，可导致应力开裂现象。PMMA具有较好的抗冲击特性。$muF hu;vM六西格玛品质论坛:xc53u,F*e O0Pv15.POM 聚甲醛6_7E4QofZw.XM9C典型应用范围: &wCp UGLPOM具有很低的摩擦系数和很好的几何稳定性，特别适合于制作齿轮和轴承。由于它还具有耐高温特性，因此还用于管道器件（管道阀门、泵壳体），草坪设备等。Ao.O%d注塑模工艺条件:.DjE-Si WO Z干燥解决：假如材料储存在干燥环境中，通常不需要干燥解决。-d b熔化温度：均聚物材料为190230；共聚物材料为190210。?P?,模具温度：80105。为了减小成型后收缩率可选用高一些的模具温度。U&Q:h4T/l o注射压力：7001200bar-质量-SPC ,six sigma,TS16949,MSA,FMEAD7H u?l注射速度：中档或偏高的注射速度。W$E$V.Ki#W流道和浇口：可以使用任何类型的浇口。假如使用隧道形浇口，则最佳使用较短的类型。对于均聚物材料建议使用热注嘴流道。对于共聚物材料既可使用内部的热流道也可使用外部热流道。+h m!HU r7gq&ro!Y/r rQ六西格玛品质论坛化学和物理特性:$Y:L8b*k2X%_POM是一种坚韧有弹性的材料，即使在低温下仍有很好的抗蠕变特性、几何稳定性和抗冲击特性。POM既有均聚物材料也有共聚物材料。均聚物材料具有很好的延展强度、抗疲劳强度，但不易于加工。共聚物材料有很好的热稳定性、化学稳定性并且易于加工。无论均聚物材料还是共聚物材料，都是结晶性材料并且不易吸取水分。POM的高结晶限度导致它有相称高的收缩率，可高达成2%3.5%。对于各种不同的增强型材料有不同的收缩率。r&Zp,GM/z;Vad&?-质量-SPC ,six sigma,TS16949,MSA,FMEA16.PP 聚丙烯 r)v#I D#t典型应用范围:S1gJ:S%m(Y汽车工业（重要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如*hFj Ag六西格玛品质论坛剪草机和喷水器等）。六西格玛品质论坛*f9N2|jN注塑模工艺条件:&zoCVNTF1d干燥解决：假如储存适当则不需要干燥解决。-质量-SPC ,six sigma,TS16949,MSA,FMEA:i,fCd$E6r熔化温度：220275，注意不要超过275。-质量-SPC ,six sigma,TS16949,MSA,FMEA-y T9I+mc*rP模具温度：4080，建议使用50。结晶限度重要由模具温度决定。ibq$R:ZE j -质量-SPC ,six sigma,TS16949,MSA,FMEA注射压力：可大到1800bar。n0rt%ec Z六西格玛品质论坛注射速度：通常，使用高速注塑可以使内部压力减小到最小。假如制品表面出现了缺陷，那么应使用较高温度下的低速注塑。9A9u7-i(流道和浇口：对于冷流道，典型的流道直径范围是47mm。建议使用通体为圆形的注入口和流道。所有类型的浇口都可以使用。典型的浇口直径范围是11.5mm，但也可以使用小到0.7mm的浇口。对于边沿浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。PP材料完全可以使用热流道系统。+x8OxH+W#B/W化学和物理特性:2y,fhJPP是一种半结晶性材料。它比PE要更坚硬并且有更高的熔点。由于均聚物型的PP温度高于0以上时非常脆，因此许多商业的PP材料是加入14%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。共聚物型的PP材料有较低的热扭曲温度（100）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。PP的强度随着乙烯含量的增长而增大。PP的维卡软化温度为150。由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。PP不存在环境应力开裂问题。通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。PP的流动率MFR范围在140。低MFR的PP材料抗冲击特性较好但延展强度较低。对于相同MFR的材料，共聚物型的强度比均聚物型的要高。由于结晶，PP的收缩率相称高，一般为1.82.5%。并且收缩率的方向均匀性比PE-HD等材料要好得多。加入30%的玻璃添加剂可以使收缩率降到0.7%。均聚物型和共聚物型的PP材料都具有优良的抗吸湿性、抗酸碱腐蚀性、抗溶解性。然而，它对芳香烃（如苯）溶剂、氯化烃（四氯化碳）溶剂等没有抵抗力。PP也不象PE那样在高温下仍具有抗氧化性。PTDo,V(-质量-SPC ,six sigma,TS16949
