模块一任务3综合训练一：平面图形绘制.doc

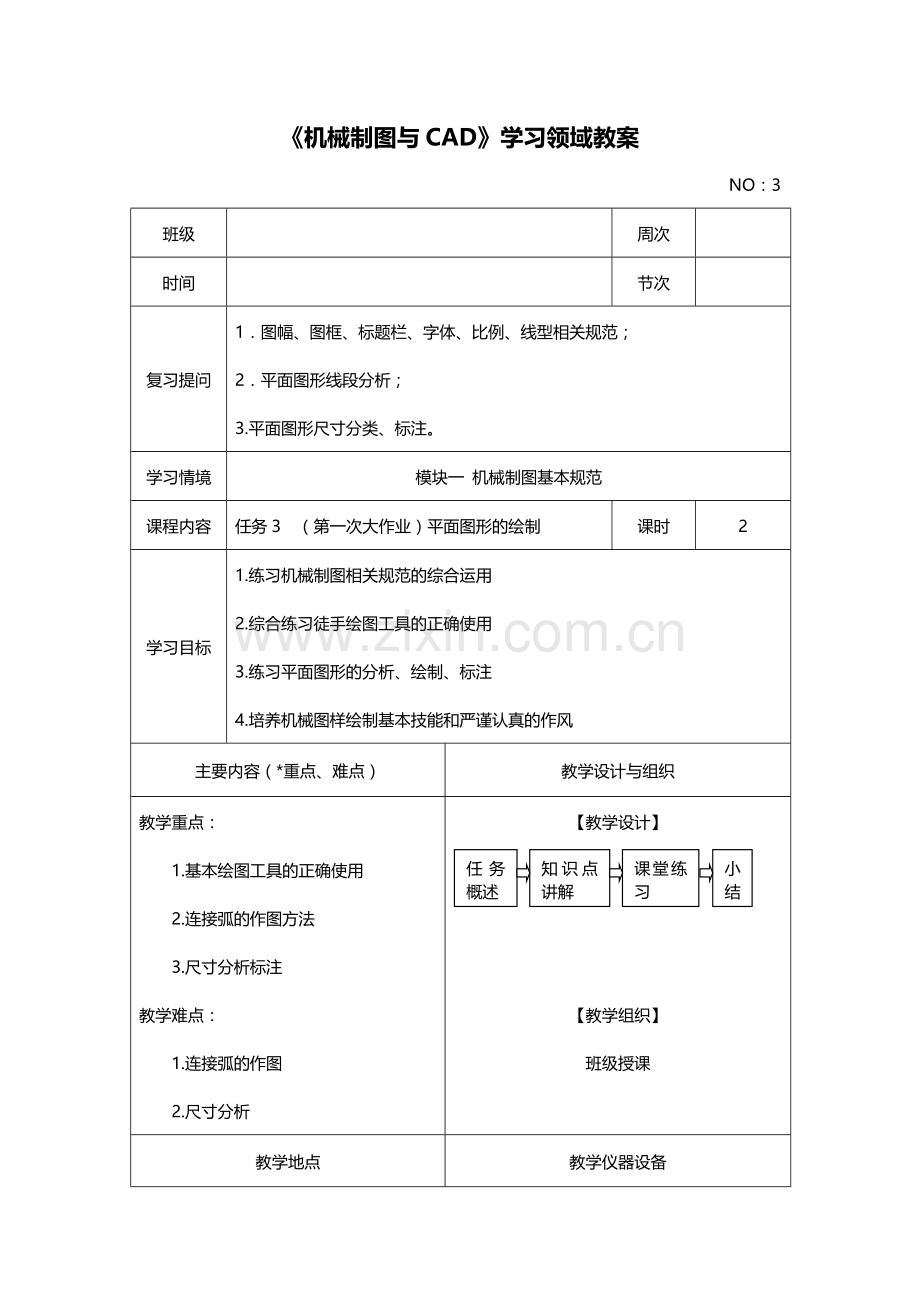

《机械制图与CAD》学习领域教案
NO：3
班级

周次

时间

节次

复习提问
1．图幅、图框、标题栏、字体、比例、线型相关规范；
2．平面图形线段分析；
3.平面图形尺寸分类、标注。
学习情境
模块一 机械制图基本规范
课程内容
任务3 （第一次大作业）平面图形的绘制
课时
2
学习目标
1.练习机械制图相关规范的综合运用
2.综合练习徒手绘图工具的正确使用
3.练习平面图形的分析、绘制、标注
4.培养机械图样绘制基本技能和严谨认真的作风
主要内容（*重点、难点）
教学设计与组织
教学重点：
1.基本绘图工具的正确使用
2.连接弧的作图方法
3.尺寸分析标注
教学难点：
1.连接弧的作图
2.尺寸分析
【教学设计】
小结
课堂练习
知识点讲解
任务概述

【教学组织】
班级授课
教学地点
教学仪器设备

多媒体课件；绘图工具；挂图
教学时间
教学内容
教学方法
15分钟

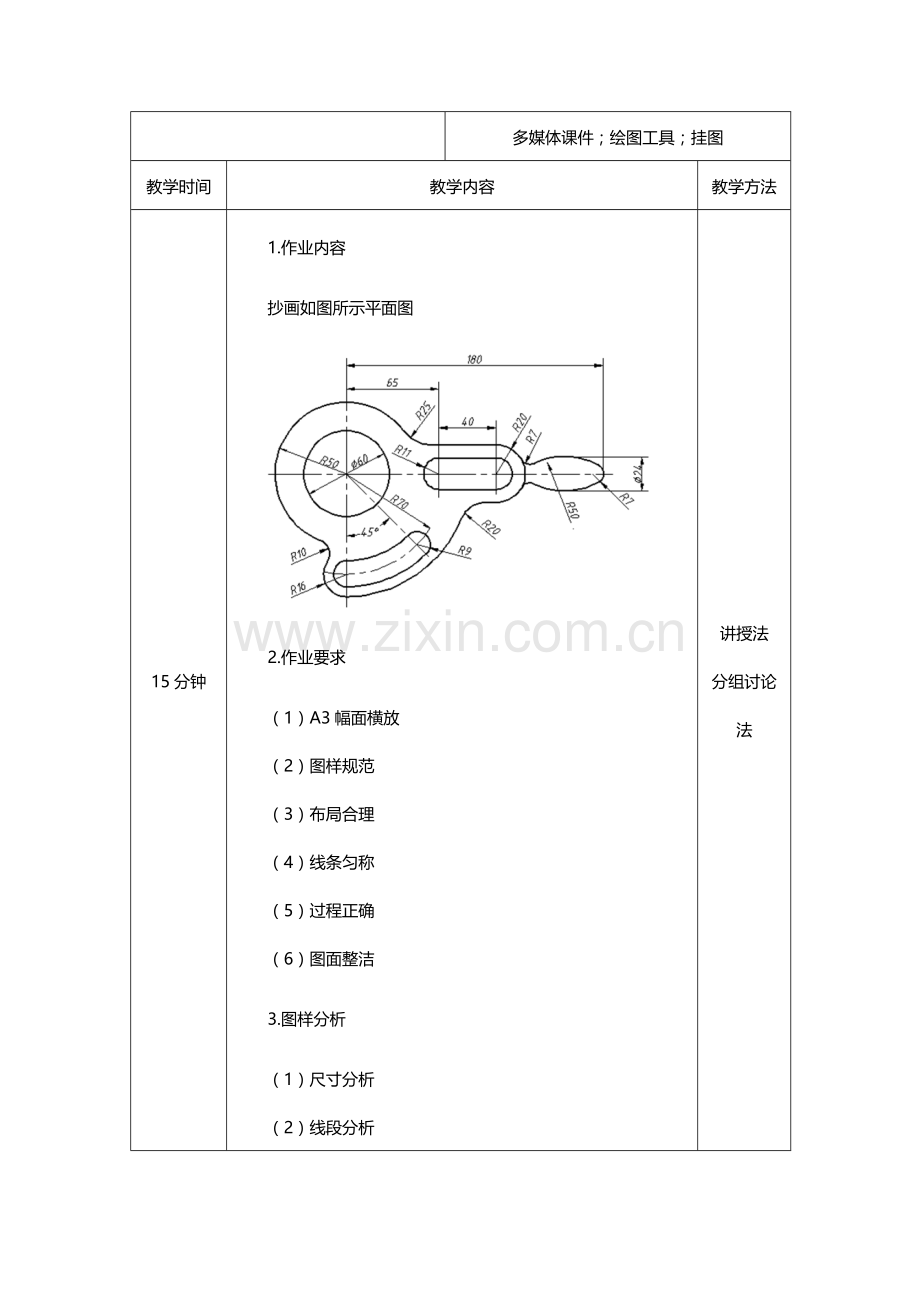

1.作业内容
抄画如图所示平面图

2.作业要求
（1）A3幅面横放
（2）图样规范
（3）布局合理
（4）线条匀称
（5）过程正确
（6）图面整洁
3.图样分析
（1）尺寸分析
（2）线段分析
（3）确定尺寸基准
5．绘图方法和步骤
(1)准备工作
①收集阅读有关的文件资料，对所绘图样的内容及要求进行必要的了解。
在学习过程中，则要对作业的内容、目的、要求等了解清楚，做到心中有数。
②准备好必要的绘图仪器、工具和用品。
③将图纸用胶带纸固定在图板上。
(2)绘制底稿
①画图框线及确定标题栏的位置。
②选择比例，安排图位，定好图形的中心线。
③画图形的主要轮廓线，再由大到小，由整体到局部，直至画出所有轮廓线。
④画尺寸界限、尺寸线以及其它符号等。
⑤最后进行仔细的检查，擦去多余的底稿线。
(3)用铅笔加深
①先画曲线后画直线。
加深后的同类图线，其粗细和深浅要保持一致。
加深同类线型时，要按照水平线从上到下，垂直线从左到右的顺序一次完成。
②各类线型的加深顺序是：中心线、粗实线、虚线、细实线。
③加深图框线、标题栏及表格，并填写其内容及说明。
(4)描图
为了满足生产上的需要，常常要用墨线把图样描绘在硫酸纸上，作为底图，再用来复制成蓝图。
(5)注意事项
①画底稿的铅笔用H至3H，线条要轻而细。
②加深粗实线的铅笔用HB或B，加深细实线的铅笔用H 或2H。写字的铅笔用H或HB。加深圆弧时所用的铅芯，应比加深同类型直线所用的铅芯软一号。
③加深或描绘粗实线时，要以底稿线为中心线，以保证图形的准确性。
讲授法
分组讨论法
70分钟
平面图形绘制
实操法
辅导答疑法
5分钟
课堂小结
1．平面图形的绘制技能是课程教学的基本技能之一，是学好课程的基础之一，通过本次训练，要掌握图样绘制的基本方法和步骤、技能，为后续内容的学习奠定良好的基础。
2.绘制平面图形的过程是综合运用本节知识点的过程，只有做好充分的准备工作，掌握正确的方法和步骤，拥有认真踏实的态度才能完成好本次的综合训练，绘制出整洁干净，质量好的图样。
讲评法
综述法
教研室主任签名

累计课时
2
