中央空调方案设计说明

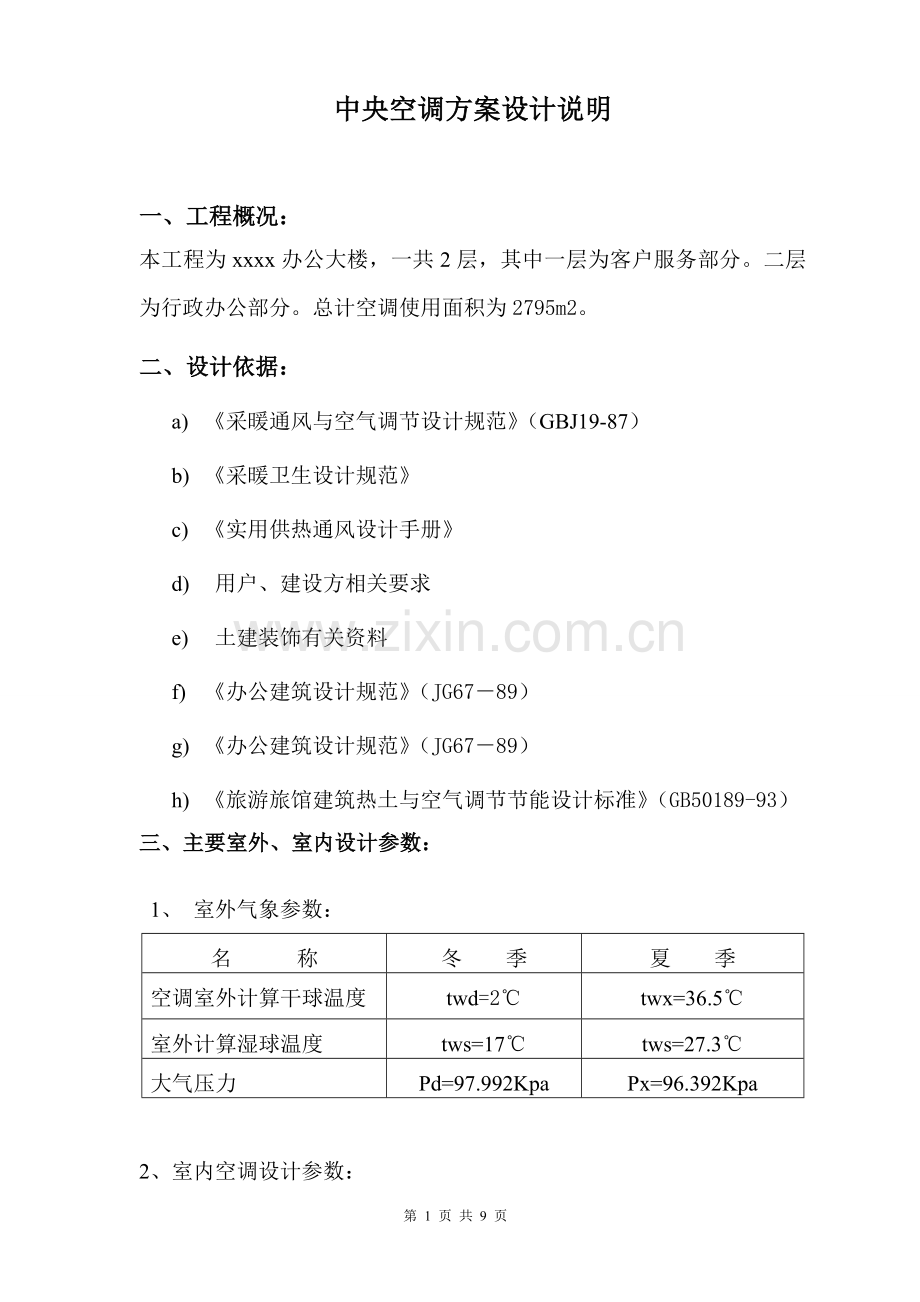

一、工程概况：
本工程为xxxx办公大楼，一共2层，其中一层为客户服务部分。二层为行政办公部分。总计空调使用面积为2795m2。
二、设计依据：
a) 《采暖通风与空气调节设计规范》（GBJ19-87）
b) 《采暖卫生设计规范》
c) 《实用供热通风设计手册》
d) 用户、建设方相关要求
e) 土建装饰有关资料
f) 《办公建筑设计规范》（JG67－89）
g) 《办公建筑设计规范》（JG67－89）
h) 《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）
三、主要室外、室内设计参数：

1、 室外气象参数：
名 称
冬 季
夏 季
空调室外计算干球温度
twd=2℃
twx=36.5℃
室外计算湿球温度
tws=17℃
tws=27.3℃
大气压力
Pd=97.992Kpa
Px=96.392Kpa

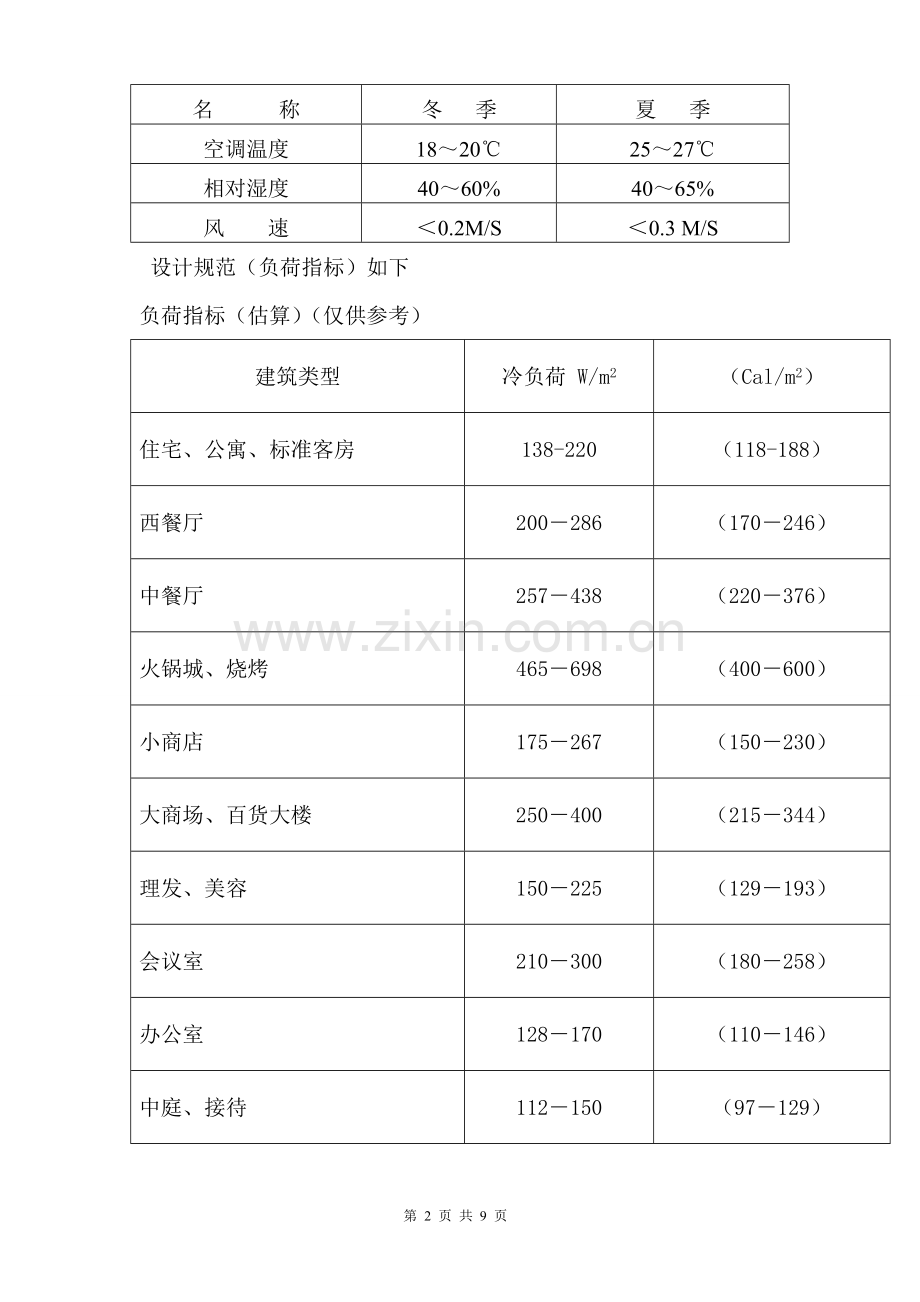

2、室内空调设计参数：
名 称
冬 季
夏 季
空调温度
18～20℃
25～27℃
相对湿度
40～60%
40～65%
风 速
＜0.2M/S
＜0.3 M/S
设计规范（负荷指标）如下
负荷指标（估算）（仅供参考）
建筑类型
冷负荷 W/m2
（Cal/m2）
住宅、公寓、标准客房
138-220
（118-188）
西餐厅
200－286
（170－246）
中餐厅
257－438
（220－376）
火锅城、烧烤
465－698
（400－600）
小商店
175－267
（150－230）
大商场、百货大楼
250－400
（215－344）
理发、美容
150－225
（129－193）
会议室
210－300
（180－258）
办公室
128－170
（110－146）
中庭、接待
112－150
（97－129）
图书馆
90－125
（77－108）
展厅、陈列室
130－200
（112－172）
剧场
180－350
（154－310）
计算机房、网吧
230－410
（200－350）
有洁净要求的厂房、手术室等
300－500
（258－430）
三、空调冷负荷法估算冷指标。空调冷负荷法估算冷指标（W/m

序号
建筑类型及
房间名称
空调建筑面积
平方米/人
建筑
负荷
人体
负荷
照明
负荷
新风量W/m

新风
负荷
总负荷
1
客房
10
60
30
20
50
27
187
2
宴会厅
1.25
30
134
30
25
190
360
3
小会议室
3
60
43
40
25
92
235
4
大会议室
1.5
40
88
40
25
190
358
5
健身房保龄球
5
35
87
20
60
130
272
6
舞厅
3
20
97
20
33
119
256
7
科研办公楼
5
40
28
40
20
43
151

商场

8
底层
1.0
35
160
40
12
130
365
9
二层
1.2
35
128
40
12
104
307
10
三层及三层以上
2
40
80
40
12
65
225

图书馆

11
阅览室
10
50
14
30
25
27
121

展览厅

12
陈列室
4
58
31
20
25
68
177

会堂

13
报告厅
2
35
58
40
25
136
269
14
公寓住宅
10
70
14
20
50
54
158

四、空调负荷设计方案说明
本方案根据办公楼功能特点，采用模块式风冷冷水热泵机组作为主机，一：办公楼空调使用面积为2839m2, 设计冷量：557.47KW,因此设计模块式风冷冷水热泵机组FWRM120E, 1台，单台制冷量390KW,总制冷量390KW。同时使用系数大于0.7。末端采用风机盘管系统，并附带辅助带加热。制热效率提高80%。
根据《采暖通风与空气调节设计规范》（GBJ19-87）办公楼设计标准对该办公楼冷负荷设计标准如下。
一层：总计空调使用面积498m2.总设计冷量：100.2KW。
1:其中客户服务大厅部分：面积为225 m2。设计单位冷量220W/ m2.设计总冷量49.5KW。采用风机盘管FP-204WA 6台 单台盘管制冷量9.3KW. 总制冷量：55.8KW.
2: 其中后台服务岗部分：面积为42 m2。设计单位冷量220W/ m2.设计总冷量9.24KW。采用风机盘管FP-238WA 1台 单台盘管制冷量10.04KW. 总制冷量：10.04KW.
3:VIP客户室。设计单位冷量200W/㎡，设计总冷量3.2KW。配置风机盘管FP-68WA 1台。 总制冷量：3.6KW.
4:保安室，驾驶员室。设计单位冷量180W/㎡，配置风机盘管
5:卫生间及前室。设计单位冷量160W/㎡，设计总冷量3.52KW。配置风机盘管FP-68WA 1台。 总制冷量：3.6KW.并分别在男女卫生间单独开一个风口。
6:其余房间. 设计单位冷量180W/㎡。
二层：总计空调使用面积2341m2.总设计冷量：457.27KW。
1：健身房，会议室及多功能厅。采用风机盘管系统。设计单位冷量250W/㎡。
2：总经理室，副总经理室部分。采用风机盘管系统。设计单位冷量200W/㎡
3:音控室，过道，卫生间部分。采用风机盘管。设计单位冷量160W/㎡
4;休息等候区。采用风机盘管系统。设计单位冷量180W/㎡。
5：其他办公室。采用风机盘管系统。设计单位冷量均为180W/㎡。
1、空调冷热源及其他设备：
（1）、主机：根据该工程空调区域的功能分布，并考虑到其经济节能性，设计冷热源设备采用模块式风冷冷水热泵机组夏季提供7℃的冷冻水。
（2）、水泵：选用高效率、低噪音、单级立式清水泵，保证所需水流量及扬程。
2、空调风系统：
（1）、送风形式：房间及过道采用风机盘管，气流组织为侧送下回或下送下回，具体布置与见图纸设计。
（2）、空调风口：空调送风口方型散流器及矩形风口，回风口采用铝合金单层可开（带滤网）百叶风口，使气流更易到达人流工作区，达到较好的空调效果。
（3）、风速控制：盘管送风风速为3m/s为宜，不大于3.5 m/s。
2.1风管安装：
1：空调风管采用带保温镀锌风管，厚度及加工方法按《通风工程施工质量验收规范》GB20243-2002执行。
2：风管与设备相连接处设置150mm-250mm防火软接头。
3：不保温风管，金属支架，水管在表面除锈后，刷新锈底漆和色漆两遍。
4：安装风机盘管，其安装处的吊顶应作成可拆卸以便检修。
5:管道的支，吊，架，必须至于保温层外，在穿过支，吊，托架处应垫堑木。
3、空调水系统：
（1）、为了使每层楼水流量分配均匀，便于调节，空调立管采用异程式，水平管采用同程式。
（2）、空调冷却水管道采用无缝钢管。
（3）、凝结水采用PVC-U塑料管或者镀锌管。
3.1水系统安装：
1：风冷热泵机组安装应严格按照制造厂提供的使用说明书进行，同时应遵守《制冷设备安装工程施工及其他有关规范》
2：空调冷水供，回水管DN50以下采用PP-R管，DN50以上采用镀锌钢管。DN100以上采用无缝钢管。冷凝水管采用PP-R管，其厚度和施工办法按《空调用无规镀锌钢管稳态复合管管道工程技术规程》执行。
3：管道坡度：空调供水管为0.002，坡向与管内介质流向相反，空调回水管为0.002。坡向与管内介质流向相同，空调凝结水管为0.003坡向与管内介质流向相同，水管路系统最低点应配置DN20泄水阀，最高点设置DN20 ZP-1自动排气阀，并将排水就近引入凝结水系统中。
4：空调供，回水管，凝结水管均需保温，保温材料采用橡胶套管，保温层厚度为：空调水管（DN＞50mm）:厚19mm,
冷凝水管（DN＜50mm）:厚19mm
穿墙及穿越楼板处，保温层不得中断。
5：与设备连接处的进出水管接口处必须设置不锈钢软接头，风机盘管采用减震吊架。
6：管道安装完毕后应进行水压实验，试验压力按工作压力的1.5倍，稳压10min，压力下降不得大于20KPa为合格。空调水系统工作压力为0.35MPa.
7:试压合格后，应对系统进行反复冲洗，直至排除水中不夹带泥沙，铁屑，水色不浑浊时为合格。冲洗前应先去除滤网，待冲洗结束后再装上，管道冲洗时水流不得经过任何设备。
8：未尽事宜，请遵守《通风与空调工程施工及验收规范》GB50243-2002的规定。

五、空调设计负荷估算以及末端设备选择:
本项目为商用中央空调工程，负荷计算根据平面布置图、房间功能、朝向等因数，以及参照《实用供热通风设计手册》计算，其空调房间负荷指标及负荷计算见《单层冷量配置表》：
六、参考规范：
《采暖通风与空气调节设计规范》 (GBJ19-87)(2001年版)
《通风与空调工程施工质量验收规范 》 （GB50243-2002）
《制冷设备、空气分离设备安装工程施工及验收规范》 (GB50274-2002)
《压缩机、风机、泵安装工程施工及验收规范》 (JBJ29-96)
《工业管道工程施工及验收规范》 (GBJ235-82)
