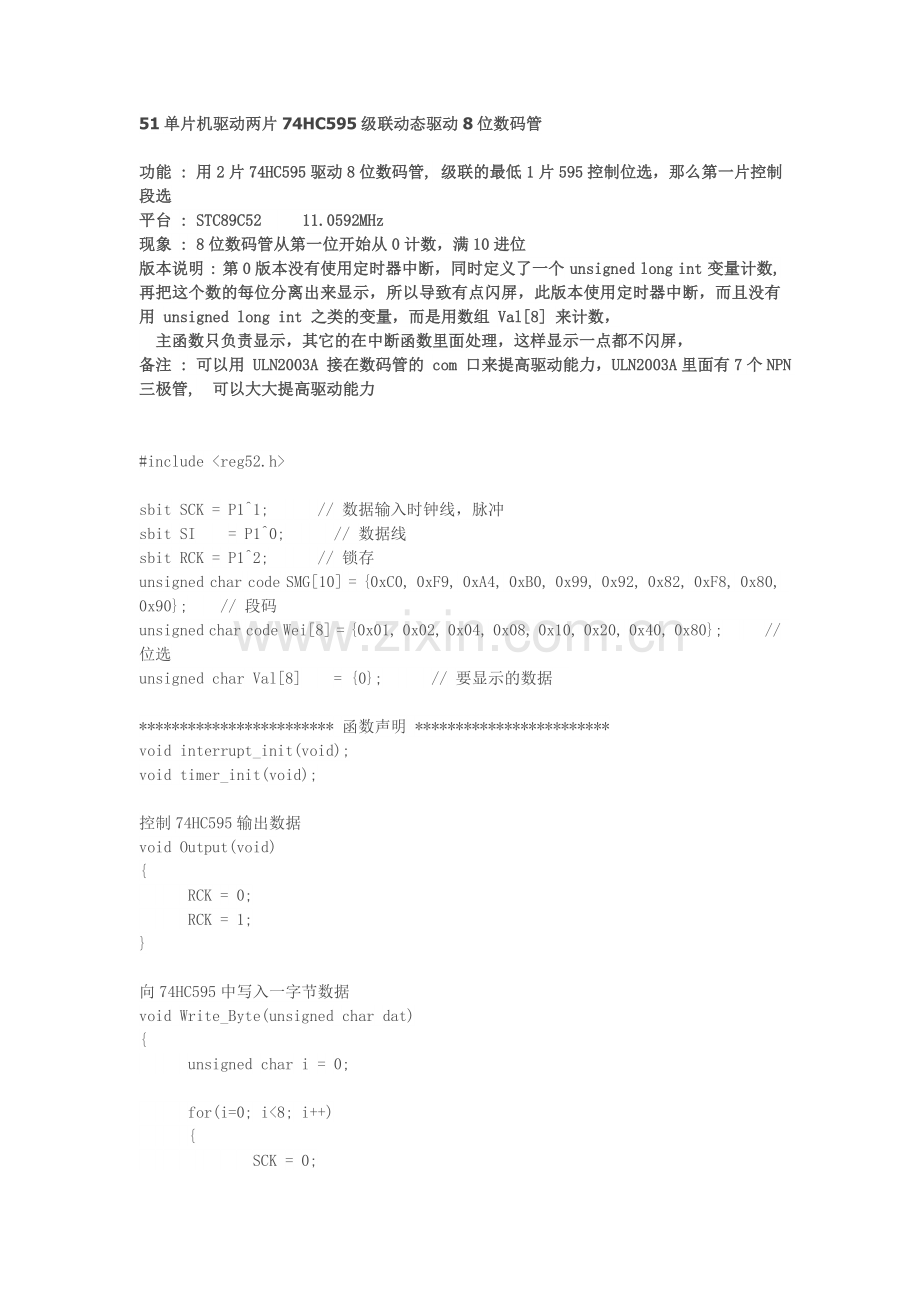

51单片机驱动两片74HC595级联动态驱动8位数码管

功能 : 用2片74HC595驱动8位数码管, 级联的最低1片595控制位选，那么第一片控制段选
平台 : STC89C52   11.0592MHz
现象 : 8位数码管从第一位开始从0计数，满10进位
版本说明 : 第0版本没有使用定时器中断，同时定义了一个 unsigned long int 变量计数,再把这个数的每位分离出来显示，所以导致有点闪屏，此版本使用定时器中断，而且没有用 unsigned long int 之类的变量，而是用数组 Val[8] 来计数，
 主函数只负责显示，其它的在中断函数里面处理，这样显示一点都不闪屏，
备注 : 可以用 ULN2003A 接在数码管的 com 口来提高驱动能力，ULN2003A里面有7个NPN三极管, 可以大大提高驱动能力

#include <reg52.h>

sbit SCK = P1^1;    // 数据输入时钟线，脉冲
sbit SI  = P1^0;    // 数据线
sbit RCK = P1^2;    // 锁存
unsigned char code SMG[10] = {0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90};  // 段码
unsigned char code Wei[8] = {0x01, 0x02, 0x04, 0x08, 0x10, 0x20, 0x40, 0x80};    // 位选
unsigned char Val[8]  = {0};    // 要显示的数据

************************ 函数声明 ************************
void interrupt_init(void);
void timer_init(void);

控制74HC595输出数据
void Output(void)
{
    RCK = 0;
    RCK = 1;
}

向74HC595中写入一字节数据
void Write_Byte(unsigned char dat)
{
    unsigned char i = 0;

    for(i=0; i<8; i++)
    {
        SCK = 0;
        SI  = dat & 0x80;
        SCK = 1;

        dat <<= 1;
    }
}

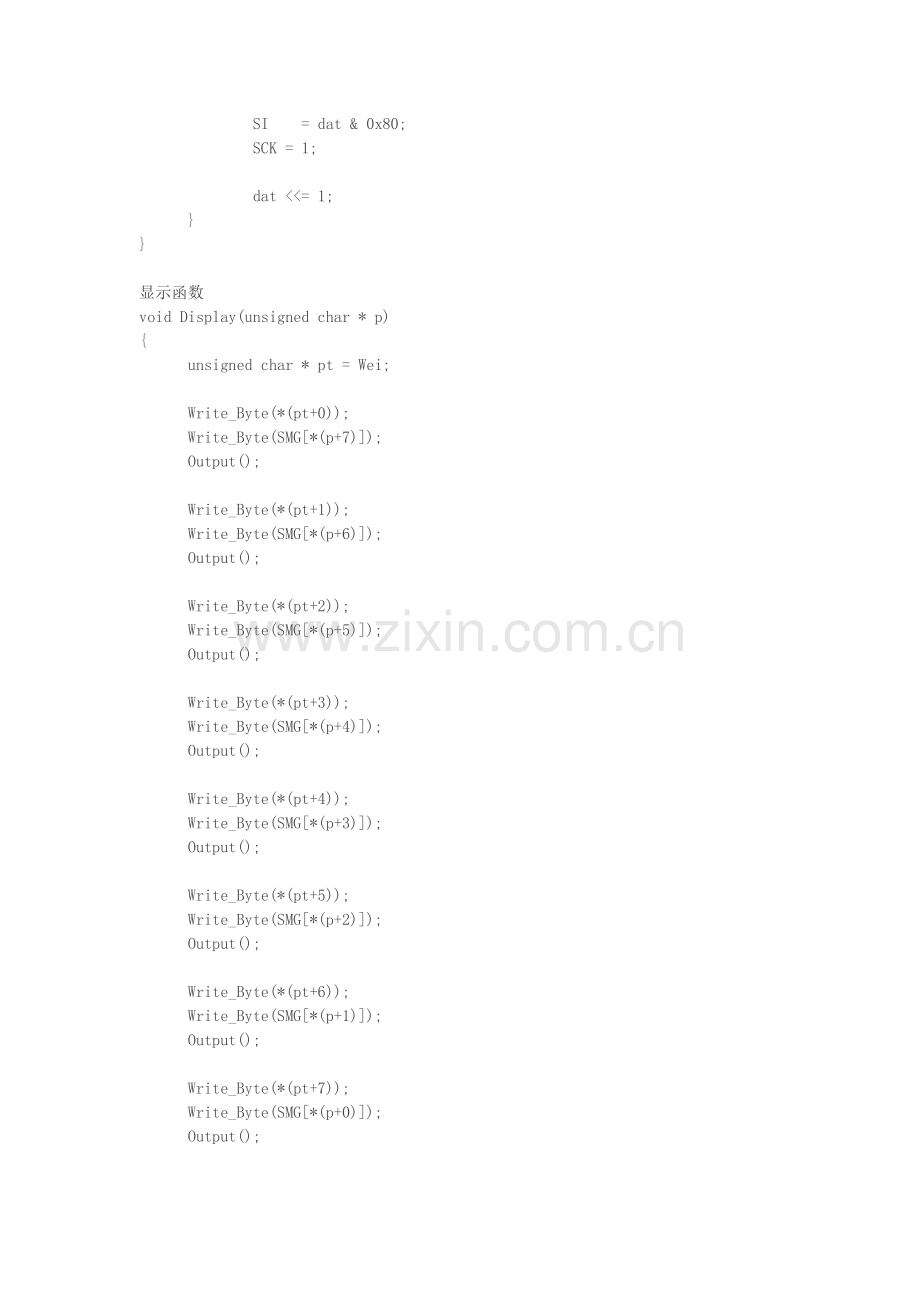

显示函数
void Display(unsigned char * p)
{
    unsigned char * pt = Wei;

    Write_Byte(*(pt+0));
    Write_Byte(SMG[*(p+7)]);
    Output();

    Write_Byte(*(pt+1));
    Write_Byte(SMG[*(p+6)]);
    Output();

    Write_Byte(*(pt+2));
    Write_Byte(SMG[*(p+5)]);
    Output();

    Write_Byte(*(pt+3));
    Write_Byte(SMG[*(p+4)]);
    Output();

    Write_Byte(*(pt+4));
    Write_Byte(SMG[*(p+3)]);
    Output();

    Write_Byte(*(pt+5));
    Write_Byte(SMG[*(p+2)]);
    Output();

    Write_Byte(*(pt+6));
    Write_Byte(SMG[*(p+1)]);
    Output();

    Write_Byte(*(pt+7));
    Write_Byte(SMG[*(p+0)]);
    Output();

}

int main(void)
{
    timer_init();
    interrupt_init();

    while(1)
    {
        Display(Val);
    }

    return 0;
}
void interrupt_init(void)
{
EA  = 1;  //开总中断
ET0 = 1;  //开定时器0中断
ET1 = 1;  //开定时器1中断
}
void timer_init(void)
{
TMOD = TMOD | 0x01;  //定时器0工作方式1
TMOD = TMOD & 0xFD;

TH0  = 0x4B;   //装初值，50ms计数
TL0  = 0xFF;
TR0  = 1;    //开启定时器0
}
void timer0() interrupt 1
{
    static unsigned char counter0 = 0;
counter0++;
TH0  = 0x4B;   //重新装入初值，定时器0从头开始计数，计数50ms
TL0  = 0xFF;

if(2 == counter0)  //2*50 ms = 100ms = 0.1s
{
  counter0 = 0;  //counter0置零，定时器0从头开始计数

        Val[0]++;
        if(10==Val[0])
        {
            Val[0] = 0;
            Val[1]++;

            if(10==Val[1])
            {
                Val[1] = 0;
                Val[2]++;

                if(10==Val[2])
                {
                    Val[2] = 0;
                    Val[3]++;

                    if(10==Val[3])
                    {
                        Val[3] = 0;
                        Val[4]++;

                        if(10==Val[4])
                        {
                            Val[4] = 0;
                            Val[5]++;

                            if(10==Val[5])
                            {
                                Val[5] = 0;
                                Val[6]++;

                                if(10==Val[6])
                                {
                                    Val[6] = 0;
                                    Val[7]++;

                                    if(10==Val[7])
                                    {
                                        Val[7] = 0;
                                    }
                                }
                            }
                        }
                    }
                }
            }
        }
}
}
