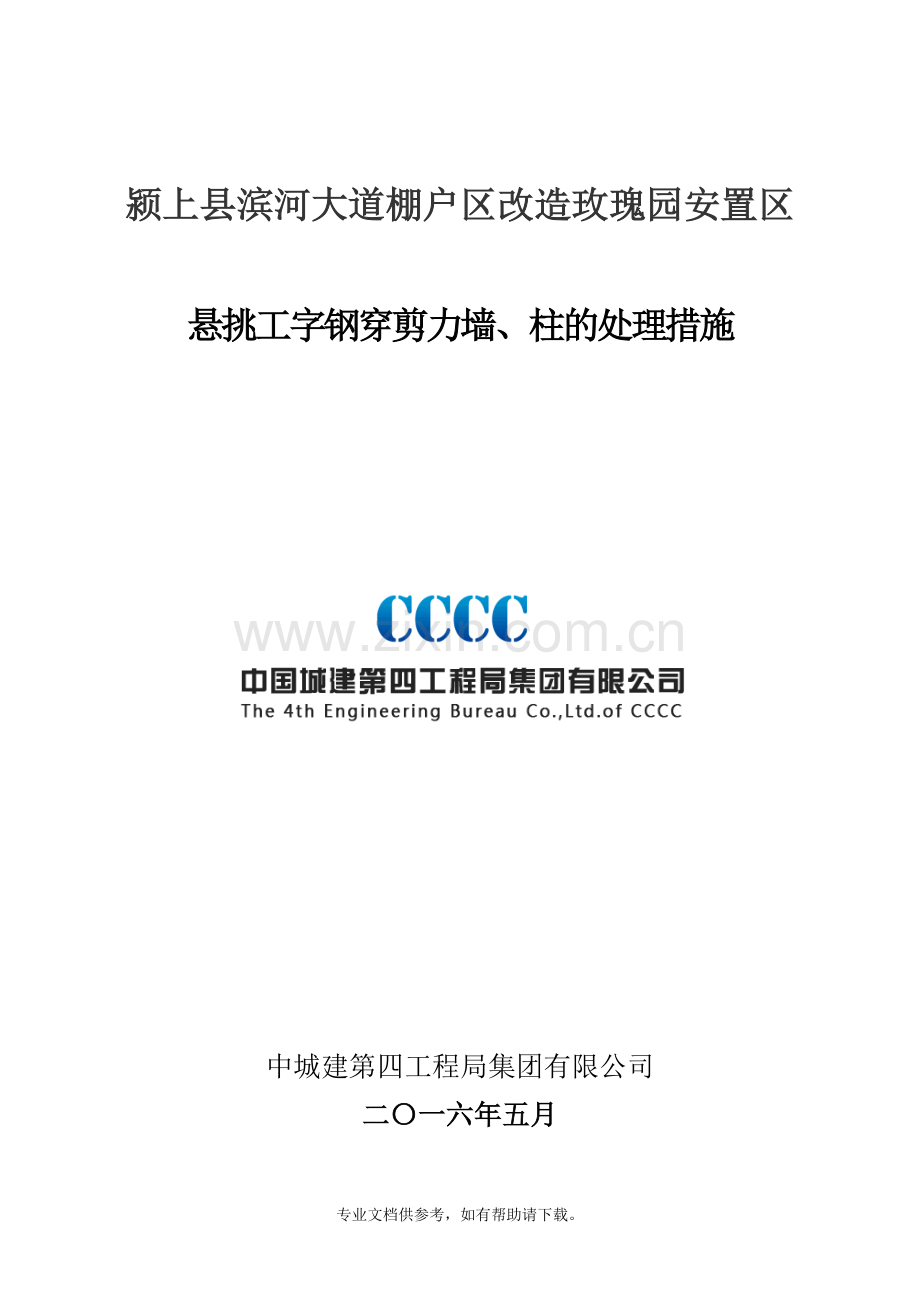

颍上县滨河大道棚户区改造玫瑰园安置区

悬挑工字钢穿剪力墙、柱的处理措施

中城建第四工程局集团有限公司
二〇一六年五月

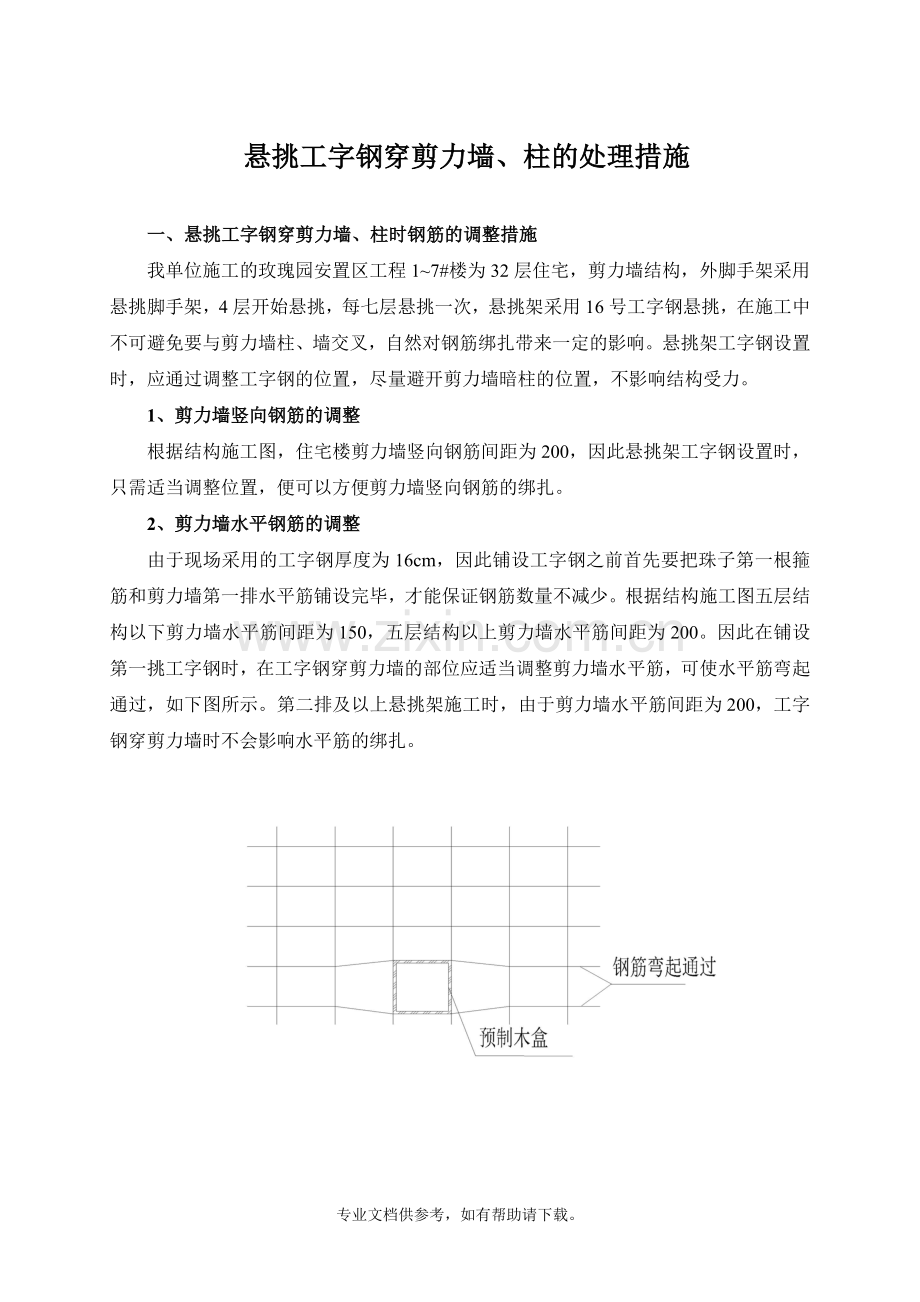

悬挑工字钢穿剪力墙、柱的处理措施

一、悬挑工字钢穿剪力墙、柱时钢筋的调整措施
我单位施工的玫瑰园安置区工程1~7#楼为32层住宅，剪力墙结构，外脚手架采用悬挑脚手架，4层开始悬挑，每七层悬挑一次，悬挑架采用16号工字钢悬挑，在施工中不可避免要与剪力墙柱、墙交叉，自然对钢筋绑扎带来一定的影响。悬挑架工字钢设置时，应通过调整工字钢的位置，尽量避开剪力墙暗柱的位置，不影响结构受力。
1、剪力墙竖向钢筋的调整
根据结构施工图，住宅楼剪力墙竖向钢筋间距为200，因此悬挑架工字钢设置时，只需适当调整位置，便可以方便剪力墙竖向钢筋的绑扎。
2、剪力墙水平钢筋的调整
由于现场采用的工字钢厚度为16cm，因此铺设工字钢之前首先要把珠子第一根箍筋和剪力墙第一排水平筋铺设完毕，才能保证钢筋数量不减少。根据结构施工图五层结构以下剪力墙水平筋间距为150，五层结构以上剪力墙水平筋间距为200。因此在铺设第一挑工字钢时，在工字钢穿剪力墙的部位应适当调整剪力墙水平筋，可使水平筋弯起通过，如下图所示。第二排及以上悬挑架施工时，由于剪力墙水平筋间距为200，工字钢穿剪力墙时不会影响水平筋的绑扎。

3、墙柱钢筋的加强措施
施工时应尽量避免截段墙、柱钢筋，若施工现场摆放工字钢时墙柱钢筋调整困难，必须截断钢筋才能穿越工字钢时，必须对该薄弱部位进行补强加强处理。处理措施参照11G101-1上关于剪力墙洞口补强构造的措施，如下图所示：

二、悬挑工字钢穿剪力墙、柱时工字钢自身的防护措施
悬挑脚手架的工字钢要支撑七个楼层，与墙柱交叉部位混凝土施工时要做好工字钢自身防护，通常我们采用模板料对工字钢四周进行围护，料长度超出墙厚大于5公分（现场制作150*200的盒子的方法）。采用该方法可以有效保证工字钢不受到污染，方便后期工字钢的移除。

三、剪力墙、柱上工字钢预留洞口的后期处理：
1、首先凿除预留的木盒；
2、在预留洞上口打一斜口，确保混凝土浇筑时不留死角，也防止外墙往内渗水。
3、将洞口清理干净，浇筑时浇水润湿；
4、将洞口两侧模板用铁丝封堵严实，内侧模板加设一斜口模板；
5、往模板内浇筑比墙高一级的微膨胀混凝土，敲击模板捣实；
6、拆模后将突出墙面的混凝土凿平，用水泥浆抹平，定期浇水养护。
