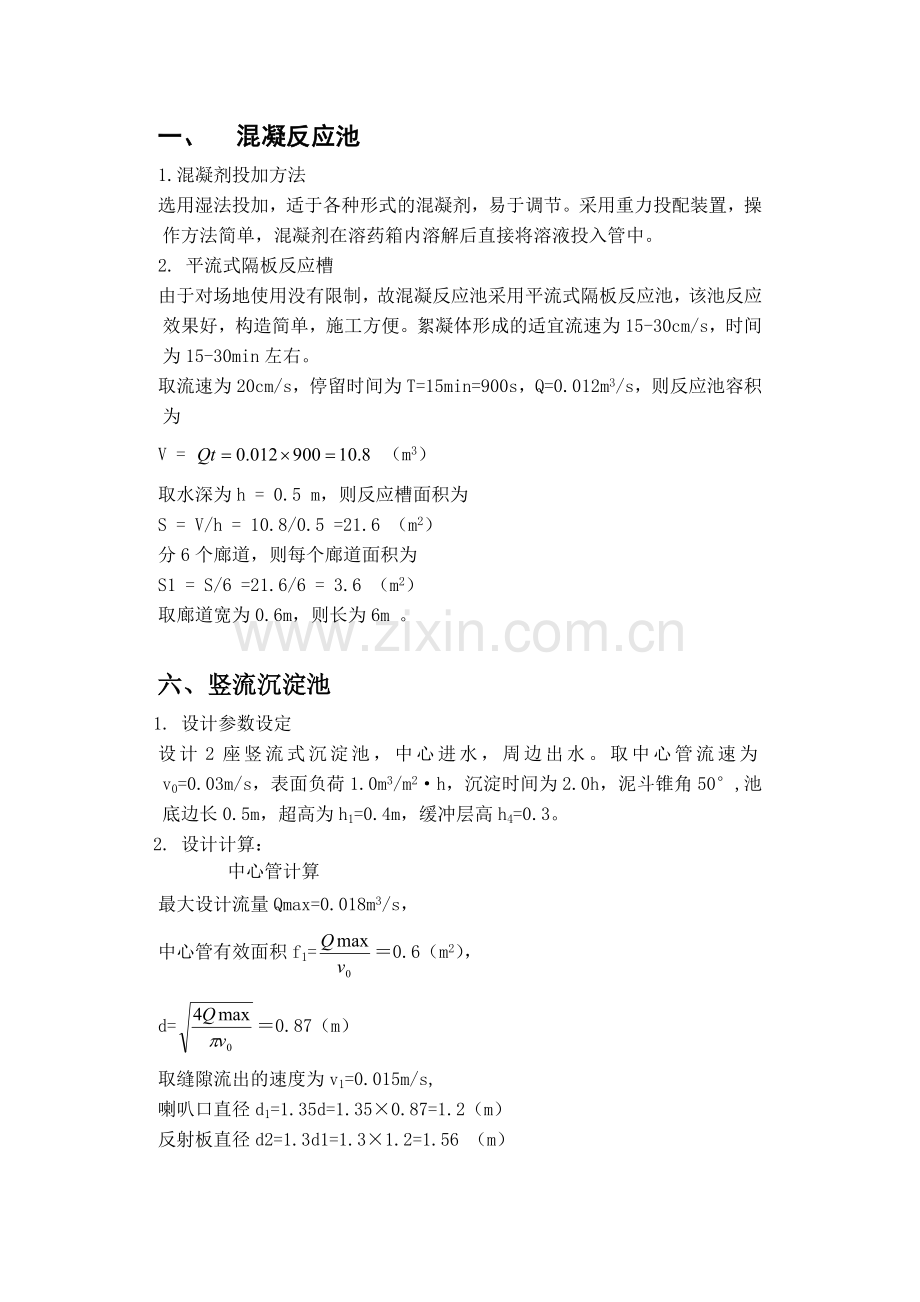

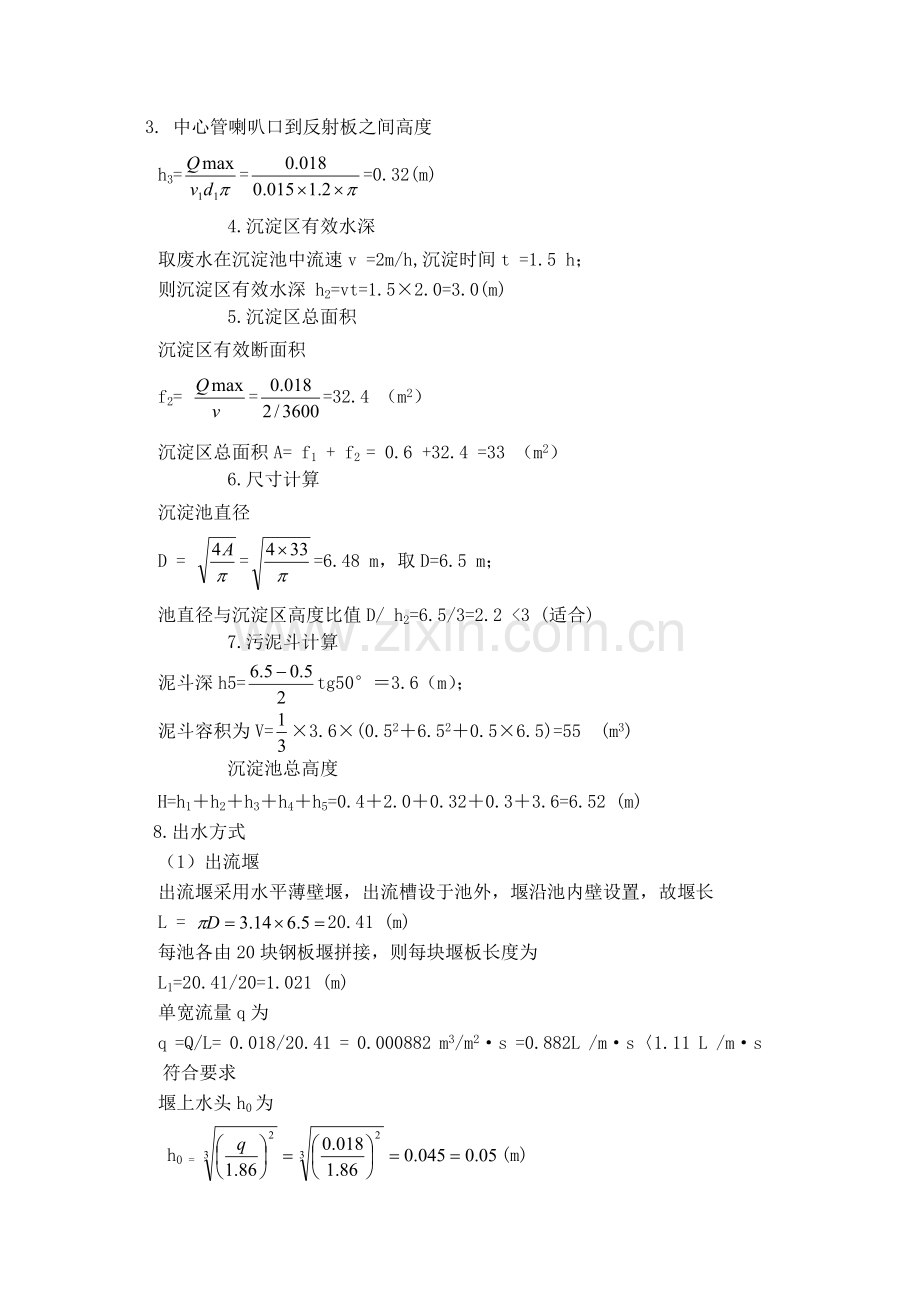

一、 混凝反应池 1.混凝剂投加方法 选用湿法投加,适于各种形式的混凝剂,易于调节。采用重力投配装置,操作方法简单,混凝剂在溶药箱内溶解后直接将溶液投入管中。 2. 平流式隔板反应槽 由于对场地使用没有限制,故混凝反应池采用平流式隔板反应池,该池反应效果好,构造简单,施工方便。絮凝体形成的适宜流速为15-30cm/s,时间为15-30min左右。 取流速为20cm/s,停留时间为T=15min=900s,Q=0.012m3/s,则反应池容积为 V = (m3) 取水深为h = 0.5 m,则反应槽面积为 S = V/h = 10.8/0.5 =21.6 (m2) 分6个廊道,则每个廊道面积为 S1 = S/6 =21.6/6 = 3.6 (m2) 取廊道宽为0.6m,则长为6m 。 六、竖流沉淀池 1. 设计参数设定 设计2座竖流式沉淀池,中心进水,周边出水。取中心管流速为v0=0.03m/s,表面负荷1.0m3/m2·h,沉淀时间为2.0h,泥斗锥角50°,池底边长0.5m,超高为h1=0.4m,缓冲层高h4=0.3。 2. 设计计算: 中心管计算 最大设计流量Qmax=0.018m3/s, 中心管有效面积f1==0.6(m2), d==0.87(m) 取缝隙流出的速度为v1=0.015m/s, 喇叭口直径d1=1.35d=1.35×0.87=1.2(m) 反射板直径d2=1.3d1=1.3×1.2=1.56 (m) 3. 中心管喇叭口到反射板之间高度 h3===0.32(m) 4.沉淀区有效水深 取废水在沉淀池中流速v =2m/h,沉淀时间t =1.5 h; 则沉淀区有效水深 h2=vt=1.5×2.0=3.0(m) 5.沉淀区总面积 沉淀区有效断面积 f2= ==32.4 (m2) 沉淀区总面积A= f1 + f2 = 0.6 +32.4 =33 (m2) 6.尺寸计算 沉淀池直径 D = ==6.48 m,取D=6.5 m; 池直径与沉淀区高度比值D/ h2=6.5/3=2.2 <3 (适合) 7.污泥斗计算 泥斗深h5=tg50°=3.6(m); 泥斗容积为V=×3.6×(0.52+6.52+0.5×6.5)=55 (m3) 沉淀池总高度 H=h1+h2+h3+h4+h5=0.4+2.0+0.32+0.3+3.6=6.52 (m) 8.出水方式 (1)出流堰 出流堰采用水平薄壁堰,出流槽设于池外,堰沿池内壁设置,故堰长 L = 20.41 (m) 每池各由20块钢板堰拼接,则每块堰板长度为 L1=20.41/20=1.021 (m) 单宽流量q为 q =Q/L= 0.018/20.41 = 0.000882 m3/m2·s =0.882L /m·s〈1.11 L /m·s 符合要求 堰上水头h0为 h0 = (m) (2)出流槽 出流槽设一出水总管,故出流槽分成2半,均匀接纳经堰口流来澄清水,槽为平底,向出水口方向坡度取0.01,槽中水流为非均匀稳定性。设池壁厚为0.3m,槽宽b为0.5m,则槽的起端处水深为 h0 =1.73 1.73 (m) 取槽超端处水深为0.12m,为使澄清水自堰后自由跌落,取槽深为0.4m,堰板高出池壁2cm,墙外另加保护高度0.4m,详见附图。 9.污泥管设计 采用重力流排泥方式,取排泥管直径为150mm。 管径150mm。 (注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。可复制、编制,期待你的好评与关注)
