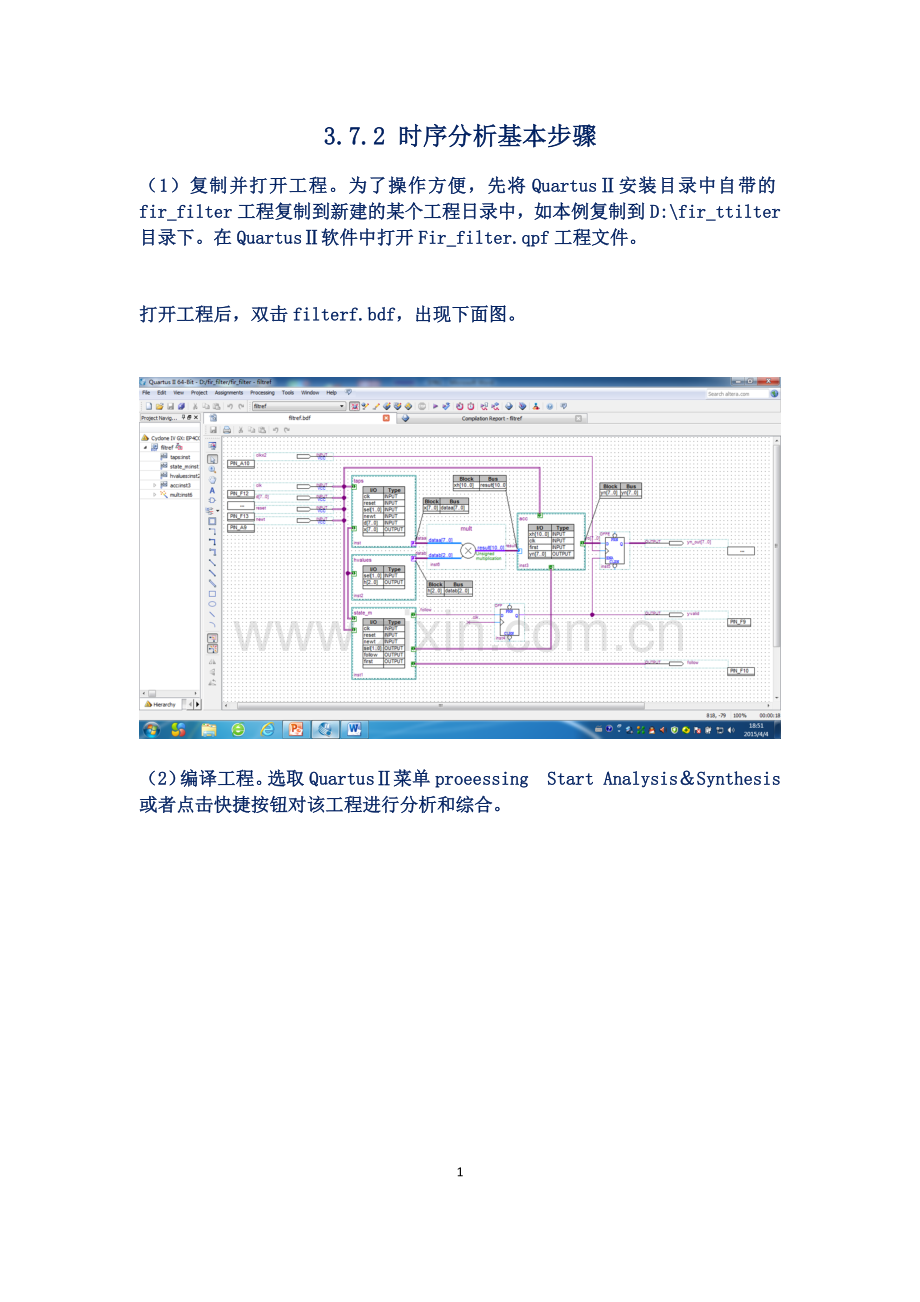

3.7.2 时序分析基本步骤（1）复制并打开工程。为了操作方便，先将Quartus安装目录中自带的fir_filter工程复制到新建的某个工程日录中，如本例复制到D:fir_ttilter目录下。在Quartus软件中打开Fir_filter.qpf工程文件。打开工程后，双击filterf.bdf，出现下面图。 （2）编译工程。选取Quartus菜单proeessingStart AnalysisSynthesis或者点击快捷按钮对该工程进行分析和综合。（3）启动TimeQuest Timing Analyzer工具。在Quartus中选取菜单Tool-TimeQuest Timing Analyzer命令，因为TimeQuest Timing Analyzer需要SDC文件（Synopsys Design Constrain）。如果打开TimeQuest Timing Analyzer没有.sdc，则Quartus会出现询问窗口。若使用GUI，则选择 NO。打开的TimeQuest Timing Analyzer工具如图3.75所示。（4）创建Timing Netlist。在TimeQuest Timing Analyzer软件中，选取菜单NetlistCreate Timing Netlist命令，出现Create Timing Netlist对话框，如图3.76所示。在Input netlist处选择Post-map选项，其他保持默认设置，按OK按钮。在TimeQuest Timing Analyzer软件中，用鼠标左键双击左侧tasks子窗口中的CreateTiming Netlist，则开始创建时序分析网表，建立成功后左侧task子窗口中的Create Timing Netlist变成绿色，如图3.77所示（在点击图3.76所示对话框的OK按钮后同时会完成该操作） （5）确定时序需求（Timing Requirements）。此范例示范两个时钟的时序需求，如表3.4所示 （6）设定clk时序需求。在TimeQuest Timing Analyzer窗口，选取菜单选项ConstraintsCreate Clock命令，弹出Create Cloek对话框，如图3.78所示。在Clock name处输入clk，在Period处输入20。在waveform egdes处的Rising：与Falling：处不输入任何值，则为默认值工作周期为5050（即占空比为50）。点击Targets栏右侧的按钮，出现Name Finder对话框，如图3.79所示，点击List按钮，会出现工程顶层模块的所有引脚名称； 在clk引脚名称上双击鼠标左键，将clk选择到右侧列表中，按OK按钮关闭Name Finder对话框，返回到Create Clock对话框； 再按Run按钮，可以看到TimeQuest Timing Analyzer窗口最下方Console子窗口中有加入时钟时序要求的脚本命令。 create_clock -name clk -period 20.000 get_ports clk（7）设定clkx2时序需求。在TimeQuest Timing Analyzer窗口，选取菜单选项Constraints Create Clock命令，出现Create Clock对话框。n 在Clock name处输入clkx2；n 在period处输入10；n 在waveform egdes处的Rising输入O；n 在Waveform egdes处的Falling输入6，则可以设定占空比为60。再点击Targets栏右侧的按钮，出现Name Finder对话框（如图3.79所示，设置同clk），点击List按钮，会出现工程顶层模块的所有引脚名称，在clkx2引脚名称上双击鼠标左键，将clkx2信号选择到右侧列表中; 按OK按钮回到Create Clock对话框。clkx2设定完成画面如图3.50所示。点击Run按钮，可以看到TimeQuest Timing Analyzer窗口最下方的console子窗口有加入时钟时序要求的脚本命令，同时可以看到在左侧task子窗口中的Read SDC File变成绿色。task子窗口中的Reports双击Tasks子窗口中的Report Clocks，会开始执行并在Report Clocks处呈勾选状态，在Report Clocks窗口中会出现如图3.83所示的结果。双击Tasks子窗口中的Report Clock Transfers，会开始执行并在Report Clock Transfers处呈勾选状态，在RePort窗口中将出现如图3.84所示的结果。（10）设定False path。将clk到clkx2的路径设定为False path。在TimeQuest Timing Analyzer窗口，选择菜单Constraints - Set False path命令，则弹出Set False path对话框，如图3.85所示。点击From右侧的按钮，出现Name Finder窗口，如图3.86所示；Collection下拉列表默认设置为get_clocks，点击List按钮，工程中创建的时钟信号（如clk、clkx2）会出现在List下方的列表中；在clk引脚名称上双击鼠标左键，会将clk选择到右侧列表中，按OK按钮则返回到Set False Path窗口；同理，点击To右侧的按钮，在弹出的Name Finder窗口中点击List按钮，在clkx2引脚名称上双击鼠标左键，会将clkx2选择到右侧列表中；按OK按钮则返回到Set False Path窗口，结果如图3.85所示按Run按钮执行。将clk到clkx2的路径设定为False Path的脚本命令会在Console窗口中出现。set_false_path -from get_clocks clk -to get_clocks clkx2（11）更新Timing Netlist。因为在前一个步骤中增加了一个新的设置项目，因此要更新Timing Netlist。双击TimeQuest Timing Analyzer窗口左侧的update Timing Netlist，会看到开始执行并且Update Timing Netlist变成绿色。（12）验证并保存。要确认前一步骤设定是否成功，可以使用Report SDC指令。双击Tasks窗口中的Reports，在展开的目录中展开Diagnostie目录，如图3.87所示。双击Report SDC命令，执行后在TimeQuest Timing Analyzer窗口右侧出现如图3.88所示的结果。再双击Diagnostic目录中的Report Clock Transfers命令，执行后在TimeQuest TimingAnalyzer窗口右侧出现如图3.89所示的结果。从RR Paths栏位下可以看到false path的文字出现，则表示已经设定成功。在TimeQuest Timing Analyzer窗口的Tasks子窗口最下方，有一个write SDC File功能选项。可以直接双击Tasks子窗口中的Write SDC File命令，或者选取菜单Constrain-WriteSDC File命令，打开Write SDC File窗口，如图3.90所示。在SDC file name处输入时序约束文件名称，如firtref.sdc，点击OK按钮退出。在TimeQuest Timing Analyzer窗口下方的Consofe子窗口中会显示出对应的脚本命令。（13）查看TimeQuest时序约束文件。可以使用文本编辑工具打开.sdc文件（也可以在Quartus中打开），如本例打开前面写入的firtref.sdc文件，其内容如表3.5所示。超链接：filtref.sdc（14）将SDC文件添加到Quartus工程中。在TimeQuest Timing Analyzer中保存好SDC文件后，返回Quartus环境，选取菜单projeetAddRemove Files In project命令，弹出Settings对话框，并选中Category中的Files。在Settings对话框右侧Files界面中，点击File name右侧的按钮并选择firtref.sde文件，点击Add按钮firtref.sde文件加入工程中，然后点击OK按钮返回Quartus环境。（15）编译工程。在Quartus 11中选取菜单processing-Start Compilation，对项目进行编译，最后出现编译成功信息提示窗口，按OK按钮。（16）Timing in the Timing Analyzer验证。在Quartus 11环境中选取菜单选项Tool-TimeQuest Timing Analyzer，打开TimeQuestTiming Analyzer窗口查看结果。（17）创建Timing Netlist。在TimeQuest Timing Analyzer窗口中，选取菜单Netlist-Create Timing Netlists命令，出现Create Timing Netlists对话框，如图3.91所示。在Input netlisr处选择post-fit，点击OK按钮返回。创建成功后会在TimeQuest Timing Analyzer窗口的task子窗口中看到Create Timing Netlists变成绿色。 （18）读入SDC文件。在TimeQuest Timing Analyzer窗口，选取菜单(Netlist错)Constraints-Read SDC File，出现Open对话框选filtref.sdc文件，选定好后按Open按钮。在TimeQuest Timing Analyzer左侧Tsks子窗口中会看到Read SDC File变成绿色。在TimeQuest Timing Analyzer窗口下方的信息窗口中可以看到相关信息。双击Tasks子窗口中的Update Timing Netlist命令更新Timing Netlisrs，执行后Update Timing Netlist变为绿色。（19）查看报告。在TimeQuest Timing Analyzer窗口双击Tasks子窗口中的Report，在展开的目录中展开Macros子目录，如图3.92所示。双击Report All Summaries命令，执行后在TimeQuest Timing Analyzer窗口右侧出现如图392或下图所示的结果。双击其他Report命令，在TimeQuest Timing Analyzer窗口右侧将显示相应的结果，读者可以自行验证。3.7.3 查看时序分析报告运行完时序分析之后，可以在Quartusll的编译报告窗口（选择菜单processingCompilation Report命令）的TimeQuest Timing Analyzer中查看时序分析结果。也可以从时序分析报告部分通过右键菜单Locate Locate in Assignment Editor、Locate in Chip planner等命令进行个别时序分配和查看延时路径信息。下一面我们就介绍如何用TimeQuest获取时序报告。一般比较关注的是建立时间（setup time）和保持时间（hold time）的相关信息。例如，TimeQuest左侧的Tasks子窗口中，在Slack目录下面有各种报告的总结（summary），如图3.93或下图所示。如果要获取某一个项目的时序报告的总结信息，用鼠标双击这一条目就一以了。比如说要查看Setup的summary，那么双击Report setup summary，TimeQuest软件会在右侧的主窗口给出setup time的summary信息，如图3.94或下图所示。 22
