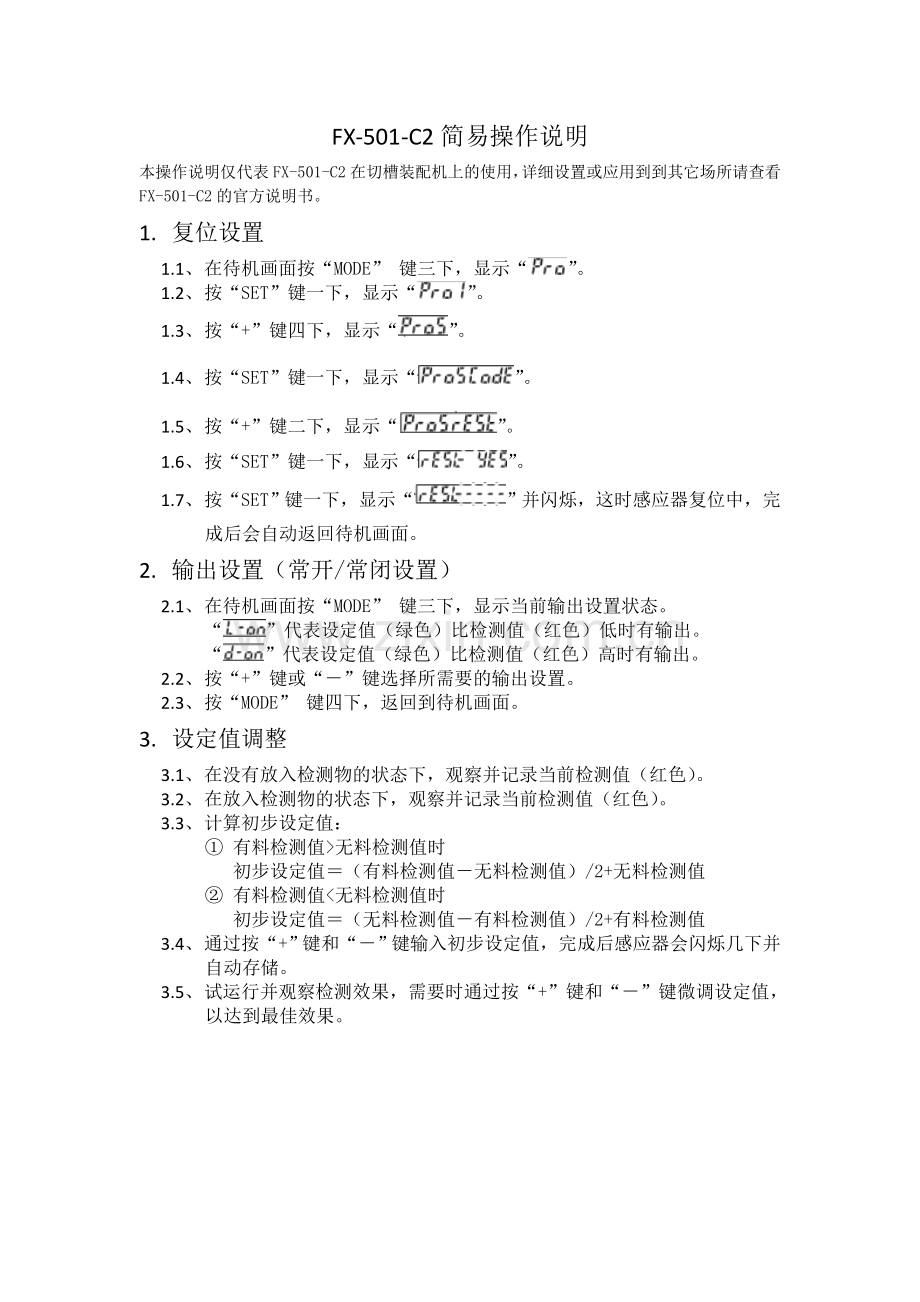

FX-501-C2简易操作说明
本操作说明仅代表FX-501-C2在切槽装配机上的使用，详细设置或应用到到其它场所请查看FX-501-C2的官方说明书。
1. 复位设置
1.1、 在待机画面按“MODE” 键三下，显示“”。
1.2、 按“SET”键一下，显示“”。
1.3、 按“+”键四下，显示“”。
1.4、 按“SET”键一下，显示“”。
1.5、 按“+”键二下，显示“”。
1.6、 按“SET”键一下，显示“”。
1.7、 按“SET”键一下，显示“”并闪烁，这时感应器复位中，完成后会自动返回待机画面。
2. 输出设置（常开/常闭设置）
2.1、 在待机画面按“MODE” 键三下，显示当前输出设置状态。
“”代表设定值（绿色）比检测值（红色）低时有输出。
“”代表设定值（绿色）比检测值（红色）高时有输出。
2.2、 按“+”键或“－”键选择所需要的输出设置。
2.3、 按“MODE” 键四下，返回到待机画面。
3. 设定值调整
3.1、 在没有放入检测物的状态下，观察并记录当前检测值（红色）。
3.2、 在放入检测物的状态下，观察并记录当前检测值（红色）。
3.3、 计算初步设定值：
① 有料检测值>无料检测值时
初步设定值＝（有料检测值－无料检测值）/2+无料检测值
② 有料检测值<无料检测值时
初步设定值＝（无料检测值－有料检测值）/2+有料检测值
3.4、 通过按“+”键和“－”键输入初步设定值，完成后感应器会闪烁几下并自动存储。
3.5、 试运行并观察检测效果，需要时通过按“+”键和“－”键微调设定值，以达到最佳效果。

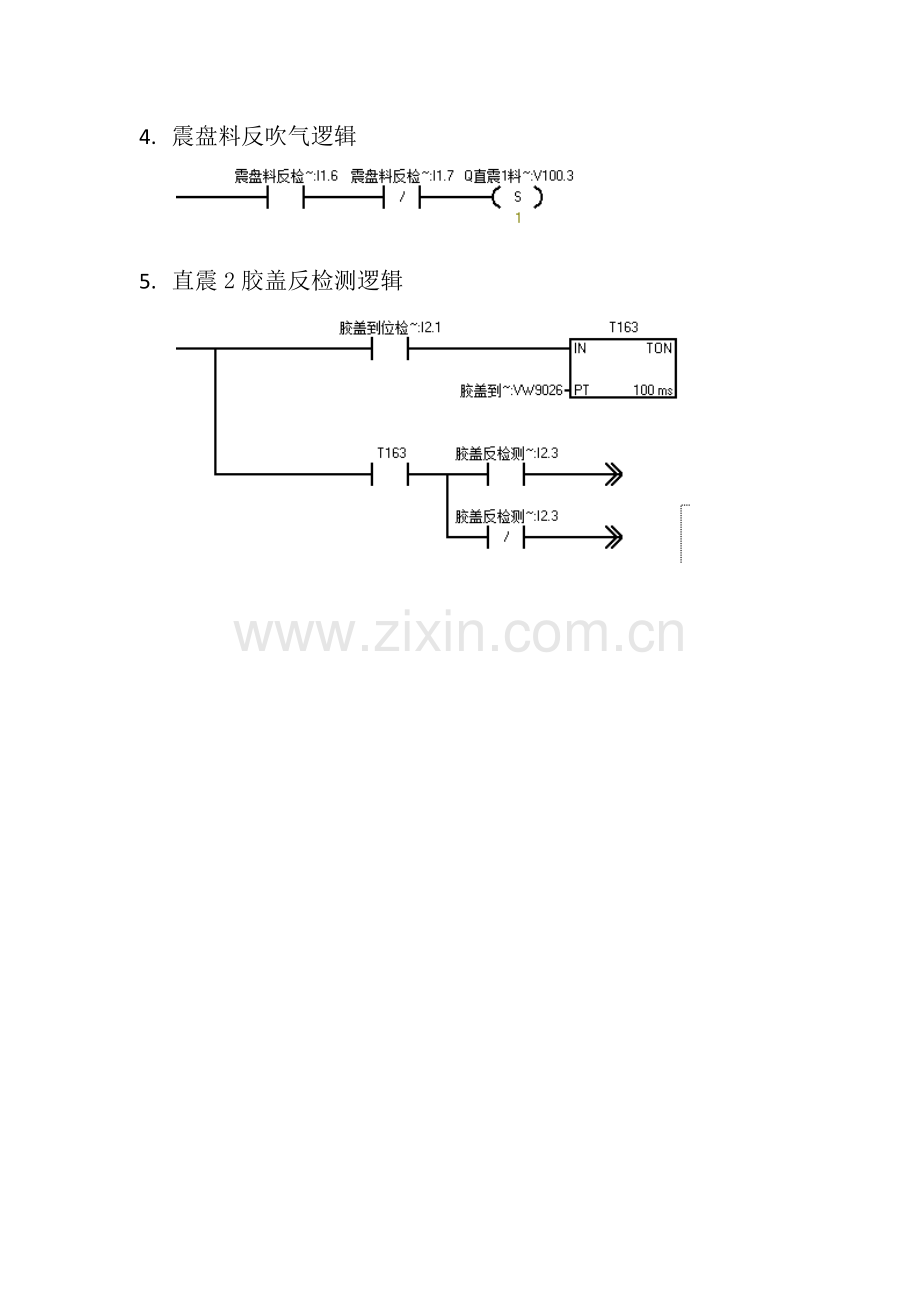

4. 震盘料反吹气逻辑

5. 直震2胶盖反检测逻辑
