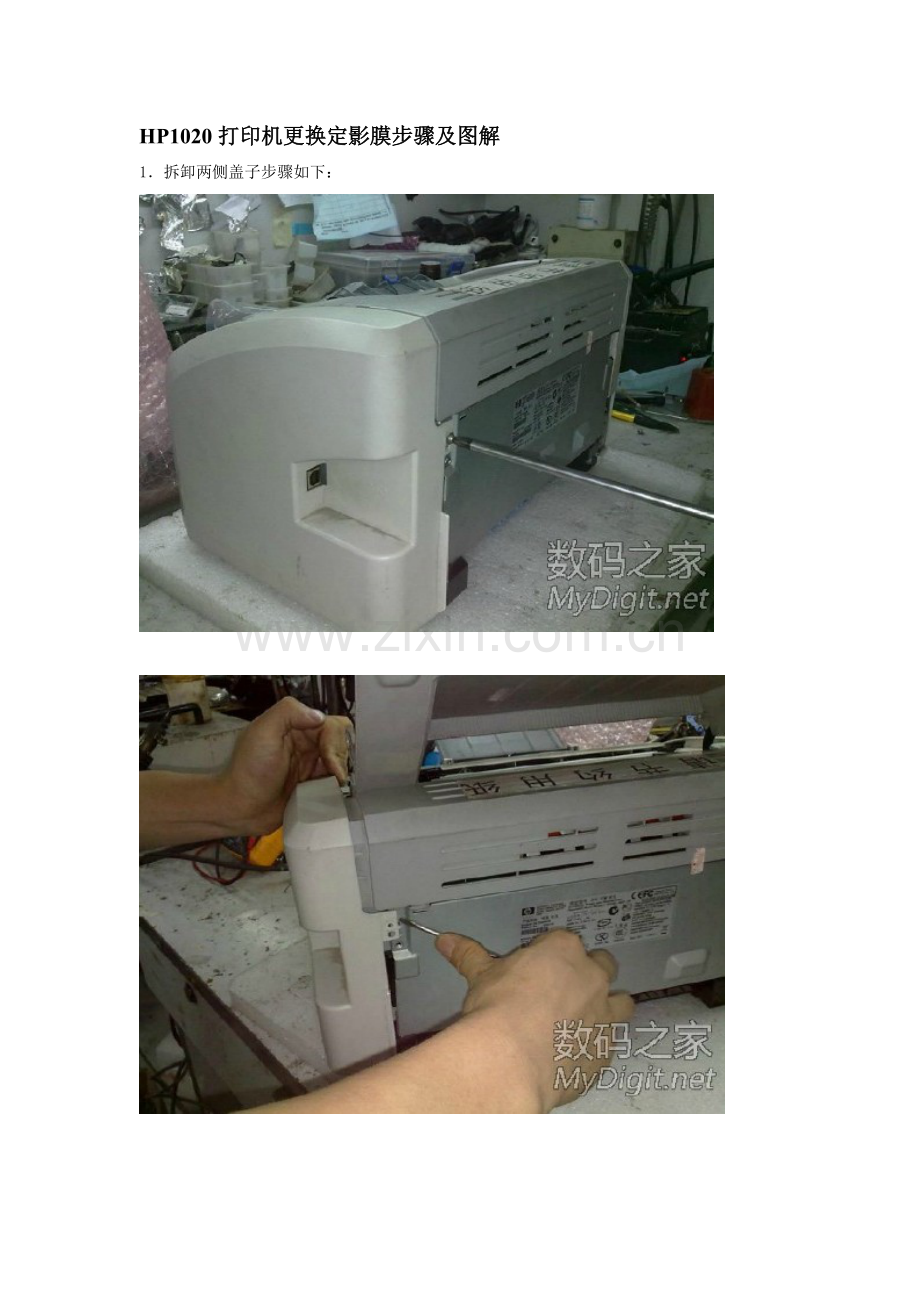

HP1020打印机更换定影膜步骤及图解
1．拆卸两侧盖子步骤如下：

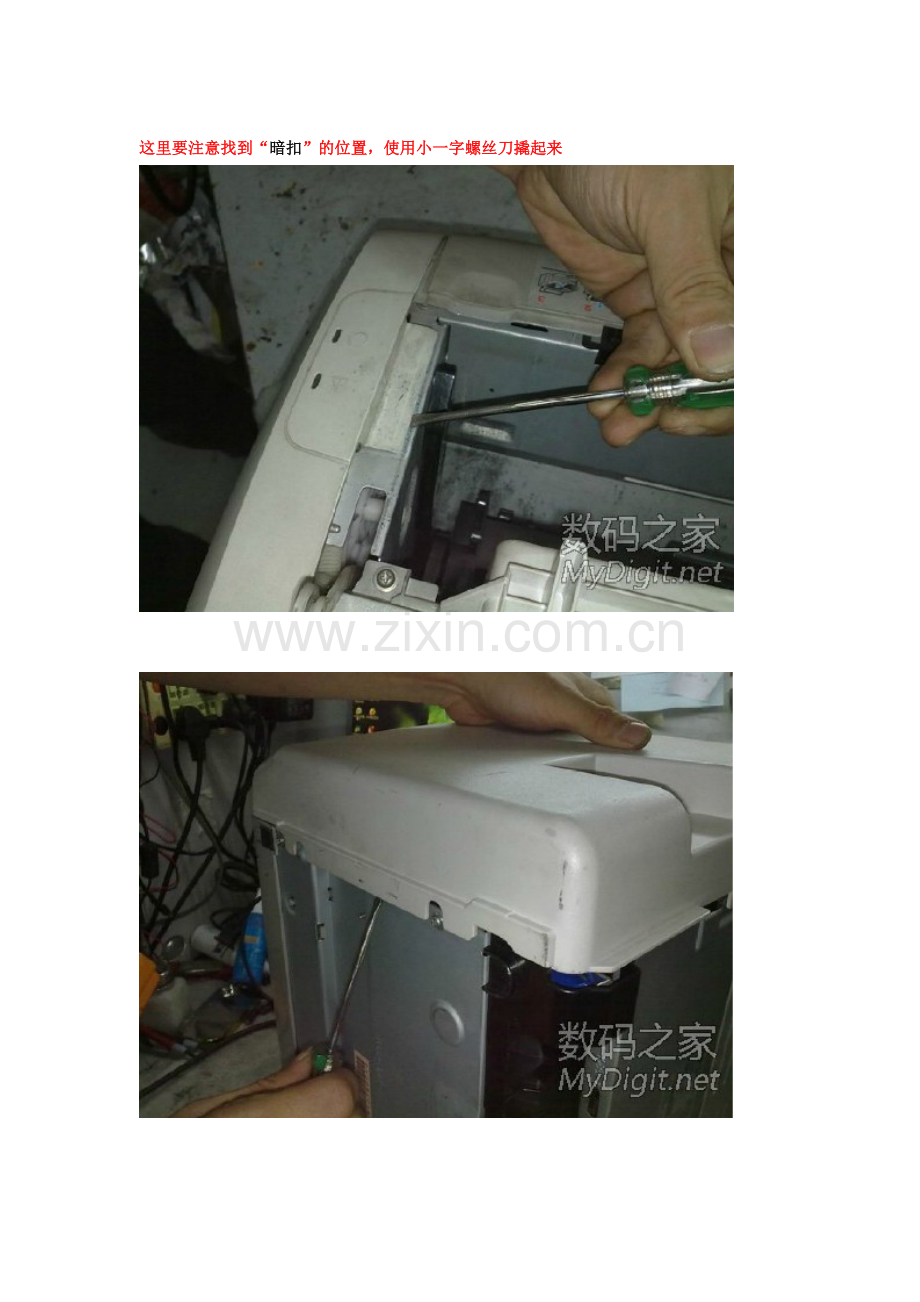

这里要注意找到“暗扣”的位置，使用小一字螺丝刀撬起来

侧边盖板打开后就可以看到主板（右侧）

同样的方法把左侧盖板卸下就可以看到电源板部分

打开上盖，机子右边有一个卡子，拆这个的时候要小心，别让这小东西给跑了；拆卸方法看下图二

这就是刚才那个小东西，拆掉那个盖子后把它扣回原处，以免弄丢

已经上回原处了

接着我们拆卸上盖

这时拆掉盖子后的样子

接着我们拆卸定影组件部分，需要拆卸三颗螺丝（左两个，右一个）；还要拆卸连接线

拆卸线之前请认真观察线的位置，还有红色接地线的位置，怕错的用笔在纸上记录一下，或用手机拍个照，以防止接错，出现故障

这个是拆卸下来的组件全图

拆卸组件上盖，左右各一个螺丝，拆掉即可分开，下图是分开后的图片

接下来拆卸两侧的弹簧扣

弹簧扣和耳柄拆卸后的图片如下

下图是定影膜损坏常见的两种破损情况

取下定影膜组件，需要把连接线，沿着卡扣位取下

连接线绕到下图右端后即可把定影膜组件向上取出

取下破损的定影膜，轻轻取下 下图左端的黑色夹扣，把定影膜单向抽出，不需要去动下图右侧的触点卡扣

清理陶瓷片周边的污垢，特别是因定影膜破损，凝结的黑色块状污垢，清理干净后上固态或液态专用硅脂硅油，均匀的涂抹

固体硅脂涂抹

液态硅油涂抹

下图是新的定影膜，需要注意的是定影膜一端有黑边的这头要和下压辊（下图红色的那个）下图右侧的黑色皮圈处在同一边

复位装好

机器内部清理一下漏粉

把定影组件原位装回，需要注意的是导线的安装

红色接地线一定要记得接

最后盖板安装，复原机器

提示： 打印机维修其实并不难，重点在于一些技巧，接到一台机器，不要忙于修，首先细心的检测，这个过程要比维修的时间长。在拆除和安装的时候，用笔和纸记下步骤，这样对自己独立完成一个任务是非常有好处的。
