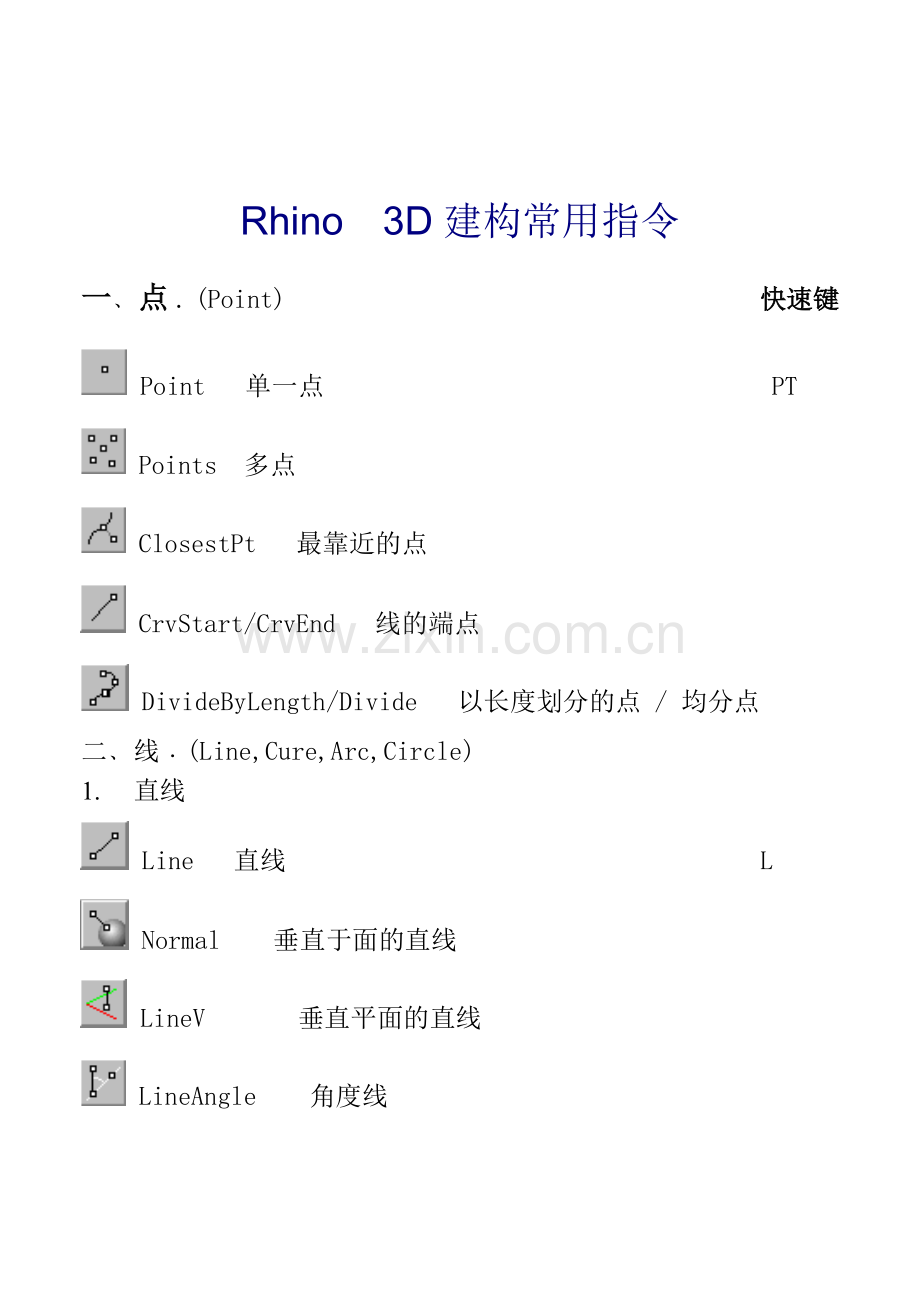

Rhino 3D建构常用指令
一﹑点 . (Point) 快速键
Point 单一点 PT
Points 多点
ClosestPt 最靠近的点
CrvStart/CrvEnd 线的端点
DivideByLength/Divide 以长度划分的点 / 均分点
二﹑线﹒(Line,Cure,Arc,Circle)
1. 直线
Line 直线 L
Normal 垂直于面的直线
LineV 垂直平面的直线
LineAngle 角度线

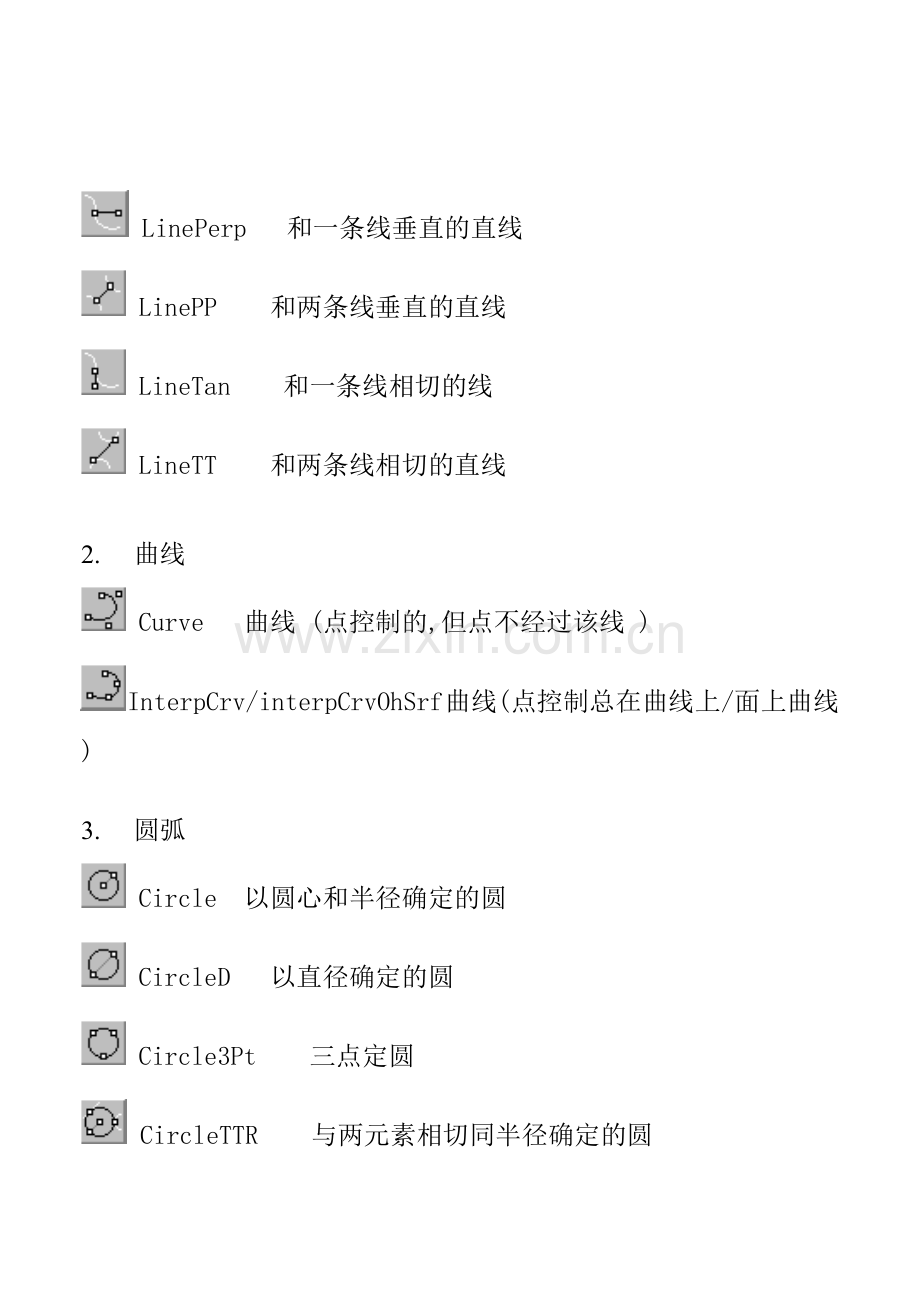

LinePerp 和一条线垂直的直线
LinePP 和两条线垂直的直线
LineTan 和一条线相切的线
LineTT 和两条线相切的直线

2. 曲线
Curve 曲线 (点控制的,但点不经过该线 )
InterpCrv/interpCrvOhSrf 曲线(点控制总在曲线上/面上曲线 )

3. 圆弧
Circle 以圆心和半径确定的圆
CircleD 以直径确定的圆
Circle3Pt 三点定圆
CircleTTR 与两元素相切同半径确定的圆
CircleTTT 同三元素相切的圆
Arc3Pt 三点定弧
ArcTTR 与两元素相切同半径确定的圆
Rectangle 长方形,矩形

三﹑线的编辑(curve tools)
Extend 延伸
Project 正投影
Pull 法向投影
ExtendEnter 直线延长
DupEdge 取面的边界
DupBorder 取面的边界
Intersect 交点,交线
ExtendByArcToPt 圆延长
Section 取剖图
Extractlsoparm 面上取线
ExtendByLine 直线延长(任意)
ExtendCrvOnSrf 线延长到面的边界
Fillet 倒角
Offset 偏移
Blend 融接 B
Crv2view 两視窗交线
Match 两线最近端点融接
Rebuild 线重组
Join 连接 J
Explode 炸幵
Trim 修剪 T
Split 打断 S
四﹑面(surface)
EdgeSrf 对拉面 (2-4条线)
PlanarSrf 水平面补洞
Plane 水平面
CutPlane 取断面
Extrude cap=No 线拉伸曲面
Ribbon 线扫出曲面
Loft 举伸曲面
NetworkSrf 网状曲面
Sweep1 沿一条轴扫掠曲面
Sweep2 沿两条轴扫掠曲面
Revolve 旋转曲面
Patch 补洞

五﹑面的编辑(surface Tools)
ExtendSrf 曲面延伸
FilletSrf 曲面倒角
OffsetSrf 曲面偏移
BlendSrf 曲面融接
MergeSr两曲面连接为一个曲面(必须有共同的边)
Untrim 恢复修剪曲面
ShrinkTrimmedSrf 最小化曲面
UnrollSrf 曲面展平(必须是平扫的)
Join 曲面连接
Trim 曲面修剪
Split 曲面打断

六﹑实体(solid)
Box 长方体
Sphere 球体
Ellipsoid 椭圆体
Cylinder 圆柱体
Pipe 圆管
Extrudesrf 曲面拉伸为实体

七﹑实体编辑(solid tools)
BooleanUnion 布尔运算 (相加)
BooleanDifference 布尔运算(相减)
BooleanIntersection 布尔运算(相交)
FilletEdge 边界倒角
Cap 盖上一边
ExtractSrf 拿掉一边

八﹑选集的功能
Cut 剪切 Ctrl+X
Mirror 镜像
ProjectToCplane 投影到一个水平面上
Move 移动 M
Orient/Orient3pt 两点搬移/三点搬移
Copy 拷贝
Rotate / Rotate3D 旋转/旋转3D R/RR
Array 陣列
Non-UnifomScale 三轴比例縮放
Group 群组 G
Ungroup 取消群组 UG
Dir 定方向
Length 周长
Distance 距离
Radius 半径
ShowNakedEdges 显示张开的边界
SplitEdge/ MergeEdge 打断边界/連接边界
JoinEdge 連接两个面的边界 (同一方向)
CopyClip 復制 C
Paste 粘贴 Ctrl+V
Undo/ Redo 取消/重做 Ctrl+Z/Ctrl+R
Pan 平移
RotateView 旋转视图
ZoomDynamic 放大,缩小视图
ZoomWindow 窗口放大视图 Ctrl+Q
ZoomExtents 复原所有图素 Ctrl+W
4view 4窗口
PlaceBackgroundBitmap 贴图
RemoveBackgroundBitmap 删掉图
Top 俯视图 F1
Bottom 底视图
Left 左视图
Front 前视图
Right 右视图 F3
Back 后视图 F2
Perspective 斜视图 F4
ViewCplaneTop 窗口定俯视图
ViewCplaneBottom 窗口定底视图
CplaneOrigin 坐标原点
CplaneToView 窗口定平面
Cplane3Pt 三点定平面(窗口)
CplaneTop 俯视图平面
SelAll 选择所有图素 Ctrl+A
Invert 反选所有图素
SelDup 选择重迭的图素
SelColor 选择颜色图素
SelPt 选择所有点 Ctrl+1
SelSrf 选择所有面 Ctrl+3
SelCrv 选择所有线 Ctrl+2
SolPolySrf 选择所有复合曲面 Ctrl+4
SelLayer 选择图层
Hide/Show 隐藏图素/显示隐藏图素 H/HH
Lock/Unlock 锁住 /取消锁图素
ShowSelected 选择显示隐藏的图素
UnlockSelected 选择锁定的图素
Hideswap 反显隐藏图素
Layer 图层
ChangeLayer/MatchLayer 移至另一层/改变到另一层
OneLayerOn 打幵一图层
OneLayerOff 關掉一图层
AllLayersOn 打开所有图层
Properties 改变图素属性
Shade 着色
Render 渲染成一幅图
RenderPreview 渲染
Options 选项
Delete 删除

九﹑文件管理(file)
New 建新一文檔
Open 打开文档
Save 保存(同一名称)
SaveAs 用另一名称保存
Import /Merge 转进(输出)文檔
ExportSelested 转出(输出)文檔
Exit 退出

十﹑其它
Qlayer 层显示
PluginManager 接到管理器上
