Flac 2d的建模步骤
1.file-new project-如图-ok

注意：名字必须为英文，中文不识别

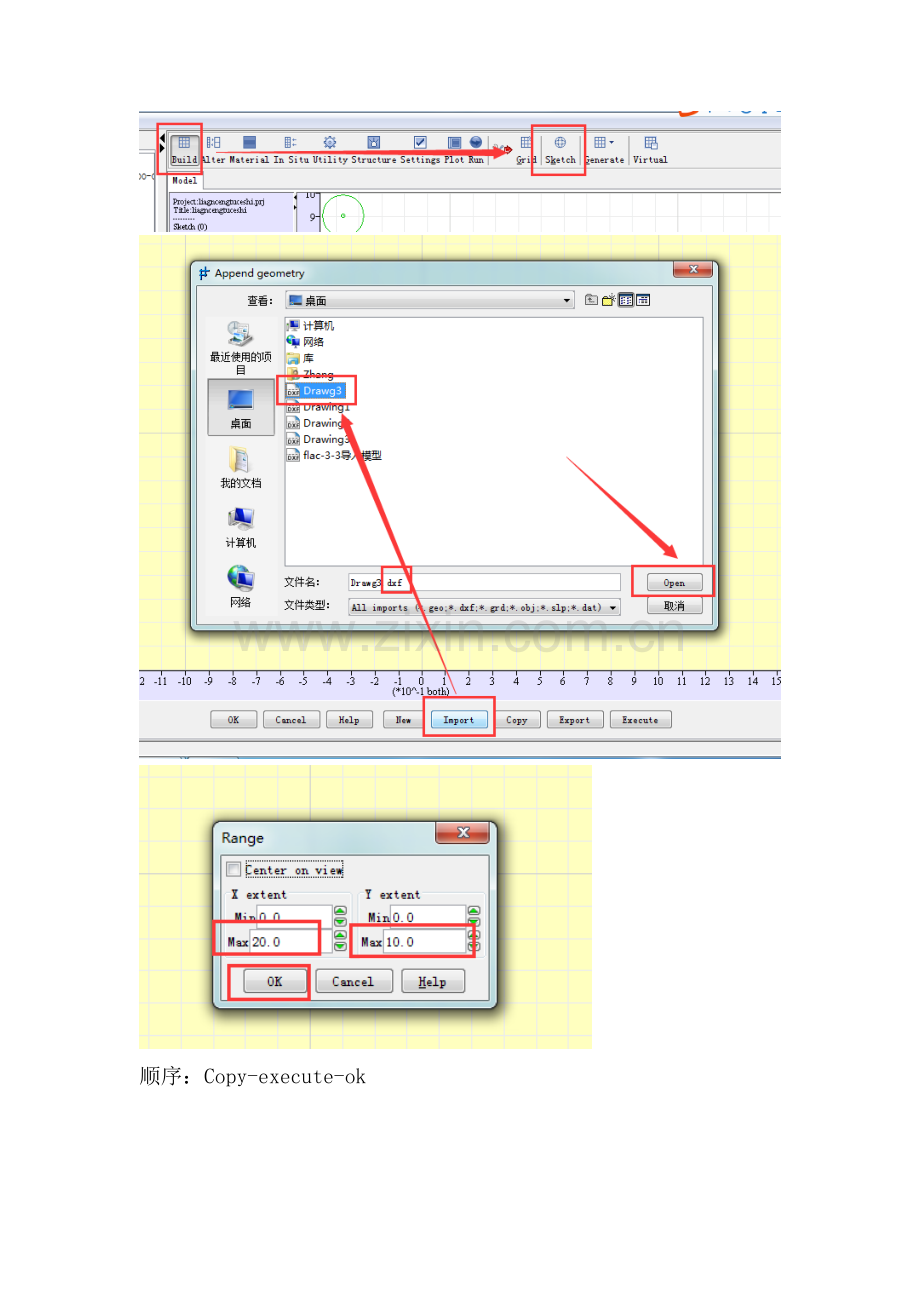

2.build-sketch-import-打开格式为dxf(CAD)中转换-open-输入xy的最大范围-ok

顺序：Copy-execute-ok

1.确定
2. 选择要导入显示的图层—ok
点击ok即可
3.导入完成
3.build-generate-simple-输入xy的最大范围

Build-edit

对整个图形的分配进行分割，尽量分割的线靠近土层分界线

然后进行调整，靠近分界线

可以点击分割线进行点的添加，然后移动，贴合分界线

进行网格的划分-
I是竖向线，J是横向线，可以分别设置，但是必须满足相邻分块的横向线相同，竖向线相同，还要注意划分网格尽量呈现正方形，不然会出现错误网格
最后点击ok

之后必须进行保存，file-save project-输入名字-注意必须为英文-execute
3.alter-shape-table-选择编号（这个编号为导入的dxf中的线）点击看在图中显示位置选择-generate-execute

在进入shape中进行个别点的调整

右击绘图区域-zones-region，观察分区是否正确，不正确继续调整，知道正确

Material-assign

prop s=0.3e8 b=1e8 d=1500 fri=20 coh=1e4 ten=0
shear 模量=0.3e8（Pa）
bulk 模量=1e8（Pa）
friction=20度（内摩擦角）
cohension=1e4 （Pa）（粘聚力）
tension=0（抗拉强度）
density=1500（kg/m3）

选中region-选中材料类别-进行点击绘图区域的分块-execute

设置边界条件，左右边左右不能动，fix x 上表面自由，下面既固定X又固定y ,其实左右边左右固定，底部只需固定Y方向即可，同样能达到上面的效果-execute

设置重力加速度，向下为正，只需输入9.81即可

设置成功如图

然后进行初始应力的计算，在左侧第一个栏中输入，solve然后回车
或者点击

默认-ok
然后在左侧第一栏中输入- save sl1.sav 然后回车

或者点击save-输入名字

或者用程序进行输入，可以点击follow-继续建一个文件-分块方便更改-输入-然后rebuild

ini xdis=0.0 ydis=0.0

设置水位线，但是这个table不一定是连续的水位线，cad中可以用多段线画试试，然后选中ID，水的密度为1000kg/m3
比奥系数默认即可1.0-execute

或者用程序语言进行编程，如下：
water table 1 den 1000 设置水位线编号，设置水的密度
table 1 (0,5) (6.11,5) (20,9) 自己从cad中将水位线的坐标进行导出-list
def wet den 定义一个水位fish
loop i (1,izones)
loop j (1,jzones)
if model(i,j)>1 then
xa=(x(i,j)+x(i+1,j)+x(i+1,j+1)+x(i,j+1))
xc=0.25*xa
ya=(y(i,j)+y(i+1,j)+y(i+1,j+1)+y(i,j+1))
yc=0.25*ya 取网格的正中心
if yc<table(1,xc) then 然后将中心坐标与水位线进行比较
case_of density(i,j) /100 case的数值必须在0-225之间，所以进行除法变换
case 15
density(i,j) = 1700 如果满足15就赋值1700kg/m3
case 16
density(i,j) = 1800 如果满足15就赋值1700kg/m3
END_CASE
END_IF
END_IF
End_loop
End_loop
end
wet den
进行左侧水头压力的设置，insti-apply

apply press 2e4 var 0 -2e4 from 1,4 to 6,6
;Insti apply add stress pressures 画上-assign-2e4,x0,y-2e4
然后可以进行保存 save sl4.sav

最后进行安全系数的求解
