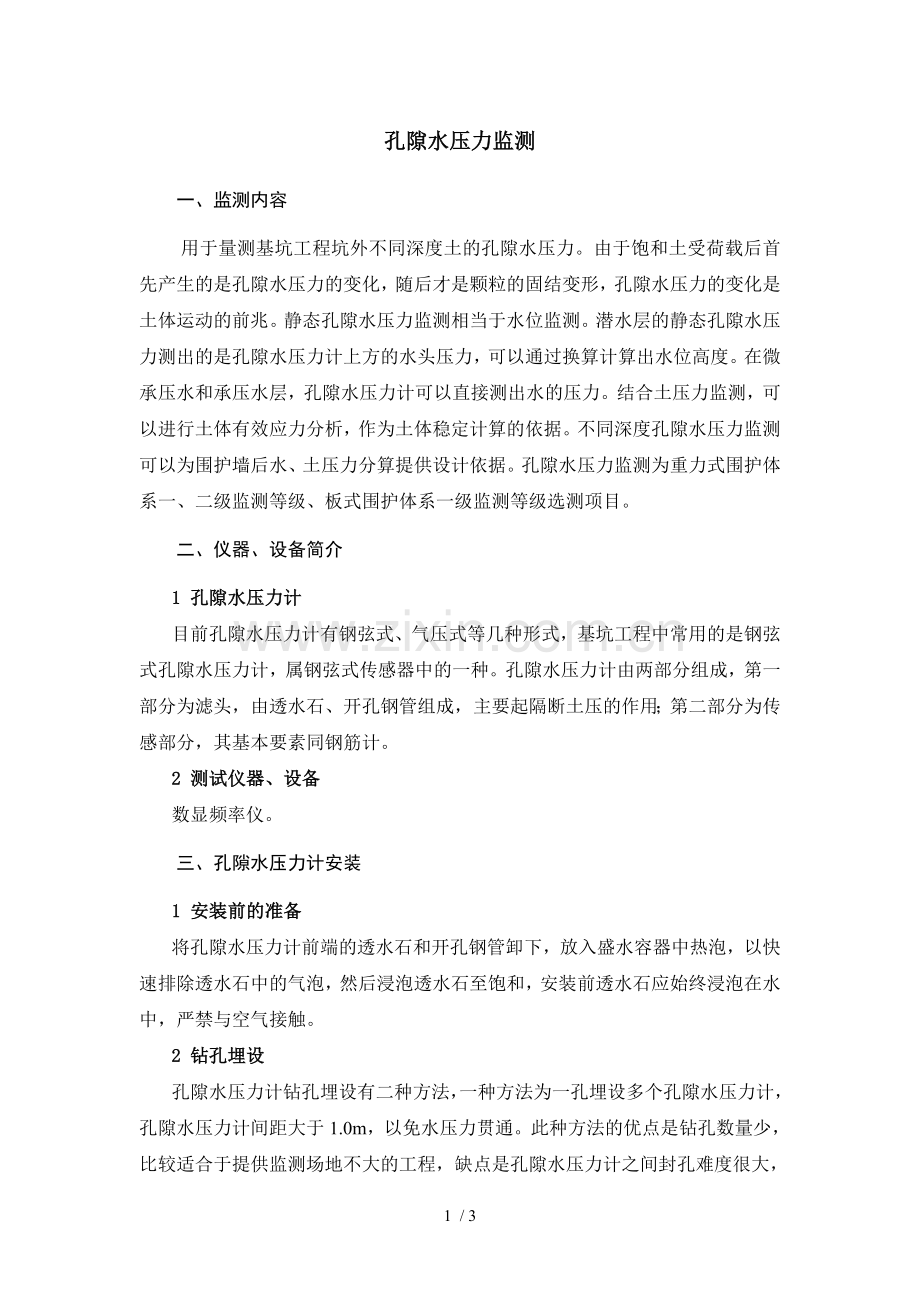

孔隙水压力监测
一、监测内容
用于量测基坑工程坑外不同深度土的孔隙水压力。由于饱和土受荷载后首先产生的是孔隙水压力的变化，随后才是颗粒的固结变形，孔隙水压力的变化是土体运动的前兆。静态孔隙水压力监测相当于水位监测。潜水层的静态孔隙水压力测出的是孔隙水压力计上方的水头压力，可以通过换算计算出水位高度。在微承压水和承压水层，孔隙水压力计可以直接测出水的压力。结合土压力监测，可以进行土体有效应力分析，作为土体稳定计算的依据。不同深度孔隙水压力监测可以为围护墙后水、土压力分算提供设计依据。孔隙水压力监测为重力式围护体系一、二级监测等级、板式围护体系一级监测等级选测项目。
二、仪器、设备简介
1 孔隙水压力计
目前孔隙水压力计有钢弦式、气压式等几种形式，基坑工程中常用的是钢弦式孔隙水压力计，属钢弦式传感器中的一种。孔隙水压力计由两部分组成，第一部分为滤头，由透水石、开孔钢管组成，主要起隔断土压的作用；第二部分为传感部分，其基本要素同钢筋计。
2 测试仪器、设备
数显频率仪。
三、孔隙水压力计安装
1 安装前的准备
将孔隙水压力计前端的透水石和开孔钢管卸下，放入盛水容器中热泡，以快速排除透水石中的气泡，然后浸泡透水石至饱和，安装前透水石应始终浸泡在水中，严禁与空气接触。
2 钻孔埋设
孔隙水压力计钻孔埋设有二种方法，一种方法为一孔埋设多个孔隙水压力计，孔隙水压力计间距大于1.0m，以免水压力贯通。此种方法的优点是钻孔数量少，比较适合于提供监测场地不大的工程，缺点是孔隙水压力计之间封孔难度很大，封孔质量直接影响孔隙水压力计埋设质量，成为孔隙水压力计埋设好坏的关键工序，封孔材料一般采用膨润土泥球。埋设顺序为①钻孔到设计深度；②放入第一个孔隙水压力计，可采用压入法至要求深度；③回填膨润土泥球至第二个孔隙水压力计位置以上0.5m；④放入第二个孔隙水压力计，并压入至要求深度；⑤回填膨润土泥球…，以此反复，直到最后一个。第二种方法采用单孔法即一个钻孔埋设一个孔隙水压力计。该方法的优点是埋设质量容易控制，缺点是钻孔数量多，比较适合于能提供监测场地或对监测点平面要求不高的工程。具体步骤为①钻孔到设计深度以上0.5m-1.0m；②放入孔隙水压力计，采用压入法至要求深度；③回填1m以上膨润土泥球封孔。
四、监测技术
1 测试方法
孔隙水压力计测试方法相对比较简单，用数显频率仪测读、记录孔隙水压力计频率即可。
2 测试数据处理
孔隙水压力计算式如下：
（6-1）
式中—孔隙水压力（kPa）；
—标定系数（kPa/Hz2）；
—测试频率（Hz）；
—初始频率（Hz）。
五、注意事项
（1）孔隙水压力计应按测试量程选择，上限可取静水压力与超孔隙水压力之和的1.2倍。
（2）采用钻孔法施工时，原则上不得采用泥浆护壁工艺成孔。如因地质条件差不得不采用泥浆护壁时，在钻孔完成之后，需要清孔至泥浆全部清洗为止。然后在孔底填入净砂，将孔隙水压力计送至设计标高后，再在周围回填约0 5m高的净砂作为滤层。
（3）在地层的分界处附近埋设孔隙水压力计时应十分谨慎，滤层不得穿过隔水层，避免上下层水压力的贯通。
（4）孔隙水压力计在安装过程中，其透水石始终要与空气隔绝。
（5）在安装孔隙水压力计过程中，始终要跟踪监测孔隙水压力计频率，看是否正常，如果频率有异常变化，要及时收回孔隙水压力计，检查导线是否受损。
（6）孔隙水压力计埋设后应量测孔隙水压力初始值，且连续量测一周，取三次测定稳定值的平均值作为初始值。
