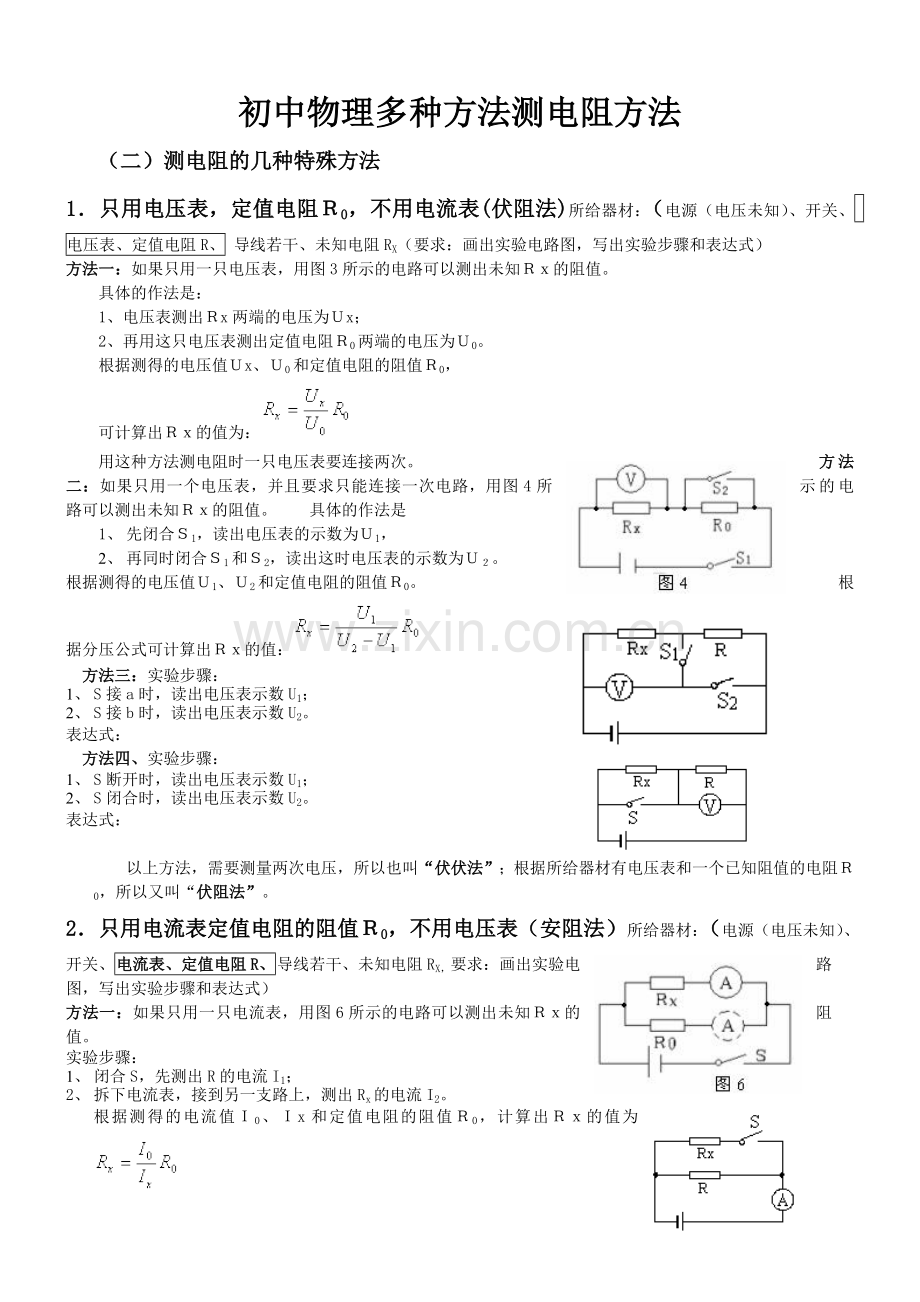

初中物理多种方法测电阻方法测电阻的几种特殊方法1只用电压表，定值电阻0，不用电流表(伏阻法)所给器材：（电源（电压未知）、开关、 电压表、定值电阻R、 导线若干、未知电阻RX（要求：画出实验电路图，写出实验步骤和表达式）2只用电流表定值电阻的阻值0，不用电压表（安阻法）所给器材：（电源（电压未知）、开关、 电流表、定值电阻R、 导线若干、未知电阻RX，要求：画出实验电路图，写出实验步骤和表达式）3、已知最大阻值的滑动变阻器和电压表或电流表所给器材：（电源（电压未知）、开关、 电流表或电压表、最大阻值为R的滑动变阻器、 导线若干、未知电阻RX，要求：画出实验电路图，写出实验步骤和表达式）4等效替代法。所给器材：电源（电压未知）、开关、 电压表、电阻箱、 导线若干、未知电阻RX（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）初中物理多种方法测电阻方法（二）测电阻的几种特殊方法1只用电压表，定值电阻0，不用电流表(伏阻法)所给器材：（电源（电压未知）、开关、 电压表、定值电阻R、 导线若干、未知电阻RX（要求：画出实验电路图，写出实验步骤和表达式）方法一：如果只用一只电压表，用图3所示的电路可以测出未知的阻值。具体的作法是：1、电压表测出x两端的电压为x；2、再用这只电压表测出定值电阻0两端的电压为0。根据测得的电压值x、0和定值电阻的阻值0，可计算出的值为：用这种方法测电阻时一只电压表要连接两次。方法二：如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知的阻值。具体的作法是1、 先闭合1，读出电压表的示数为1，2、 再同时闭合1和2，读出这时电压表的示数为。根据测得的电压值1、2和定值电阻的阻值0。根据分压公式可计算出的值： 方法三：实验步骤：1、 S接a时，读出电压表示数U1；2、 S接b时，读出电压表示数U2。表达式： 方法四、实验步骤：1、 S断开时，读出电压表示数U1；2、 S闭合时，读出电压表示数U2。表达式：以上方法，需要测量两次电压，所以也叫“伏伏法”；根据所给器材有电压表和一个已知阻值的电阻0，所以又叫“伏阻法”。2只用电流表定值电阻的阻值0，不用电压表（安阻法）所给器材：（电源（电压未知）、开关、 电流表、定值电阻R、 导线若干、未知电阻RX，要求：画出实验电路图，写出实验步骤和表达式）方法一：如果只用一只电流表，用图6所示的电路可以测出未知的阻值。实验步骤：1、 闭合S，先测出R的电流I1；2、 拆下电流表，接到另一支路上，测出Rx的电流I2。根据测得的电流值0、x和定值电阻的阻值0，计算出的值为方法二：用图7所示的实验电路也可以测出未知的阻值。1、 先闭合开关2，读出电流表的示数为I1，2、 再断开2闭合1，读出这时电流表的示数为I2。根据测得的电流值I1、I2和定值电阻的阻值0。根据分流公式可计算出的值： 方法三：实验步骤：1、 S断开时，读出电流表示数I1；2、 S闭合时，读出电流表示数I2。表达式： 方法四：如果只用一个电流表，并且要求只能连接一次电路，用图8所示的电路也可以测出未知x的阻值。具体的作法：1、 是先闭合开关S1，读出电流表的示数为I，2、 再同时闭合S1、S2，读出这时电流表的示数为I2。根据测得的电流值I、I2和定值电阻的阻值0。计算过程如下：设电源电压为，当只闭合S1时，根据欧姆定律的变形公式(x+),可得 I（x0）；当再同时闭合S1、S2，0被短路，这时有：I2x。联立解方程组得以上方法，需要测量两次电流，所以也叫“安安法”；根据所给器材有电流表和一个已知阻值的电阻0，所以又叫“安阻法”。总之，用伏安法测电阻的基本原理是测定电阻两端的电压和流过电阻的电流。在缺少器材（电流表或电压表）的情况下，我们可用间接的方法得到电压值或电流值，仍然可以测量电阻的阻值。因此，在进行实验复习时要特别重视原理的理解，这是实验设计的基础。3、已知最大阻值的滑动变阻器和电压表或电流表所给器材：（电源（电压未知）、开关、 电流表或电压表、最大阻值为R的滑动变阻器、 导线若干、未知电阻RX，要求：画出实验电路图，写出实验步骤和表达式）方法一：如果只用一个电流表，并且要求只能连接一次电路，用图9所示的电路也可以测出未知的阻值。具体的作法：1、把滑动变阻器的滑片 P 调至A端，读出电流表的示数为IA，2、再把滑动变阻器的滑片P调至B端，读出这时电流表的示数为 IB。根据测得的电流值IA、IB和定值电阻的阻值AB。同样可计算出的值： 方法二：如果只用一个电压表，并且要求只能连接一次电路，用图5所示的电路可以测出未知的阻值。具体的作法是1、 先把滑动变阻器的滑片P调至B端，闭合开关，记下电压表示数1；2、 把滑动变阻器的滑片P调至A端，记下电压表示数2。图9根据测得的电压值1、2和定值电阻的阻值0，可计算出的值：4等效替代法。所给器材：电源（电压未知）、开关、 电压表、电阻箱、 导线若干、未知电阻RX（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）方法一：步骤有：1. 根据电路图9，连接实物，将电阻箱的阻值调至最大； 2. 把开关S接a点，读出电流表的示数为I； 3、把开关S接b点，调节电阻箱，使电流表的示数为I；4、读出电阻箱的示数R。； 此时,R和Rx等效,它们都是电阻,可以得出,它们电阻相等. 方法二：用图10所示的电路也可以测出未知的阻值。当S扳到A时电流表的示数为I，再将 S 扳到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即RX=R0。 方法三：若只有一只电压表和电阻箱，则可用替代法测电阻的阻值，如图11所示。先合上开关S1，把单刀双掷开关S2打到1，读出电压表的示数U0。再把单刀双掷开关S2打到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻Rx的阻值，即RX=R0。
