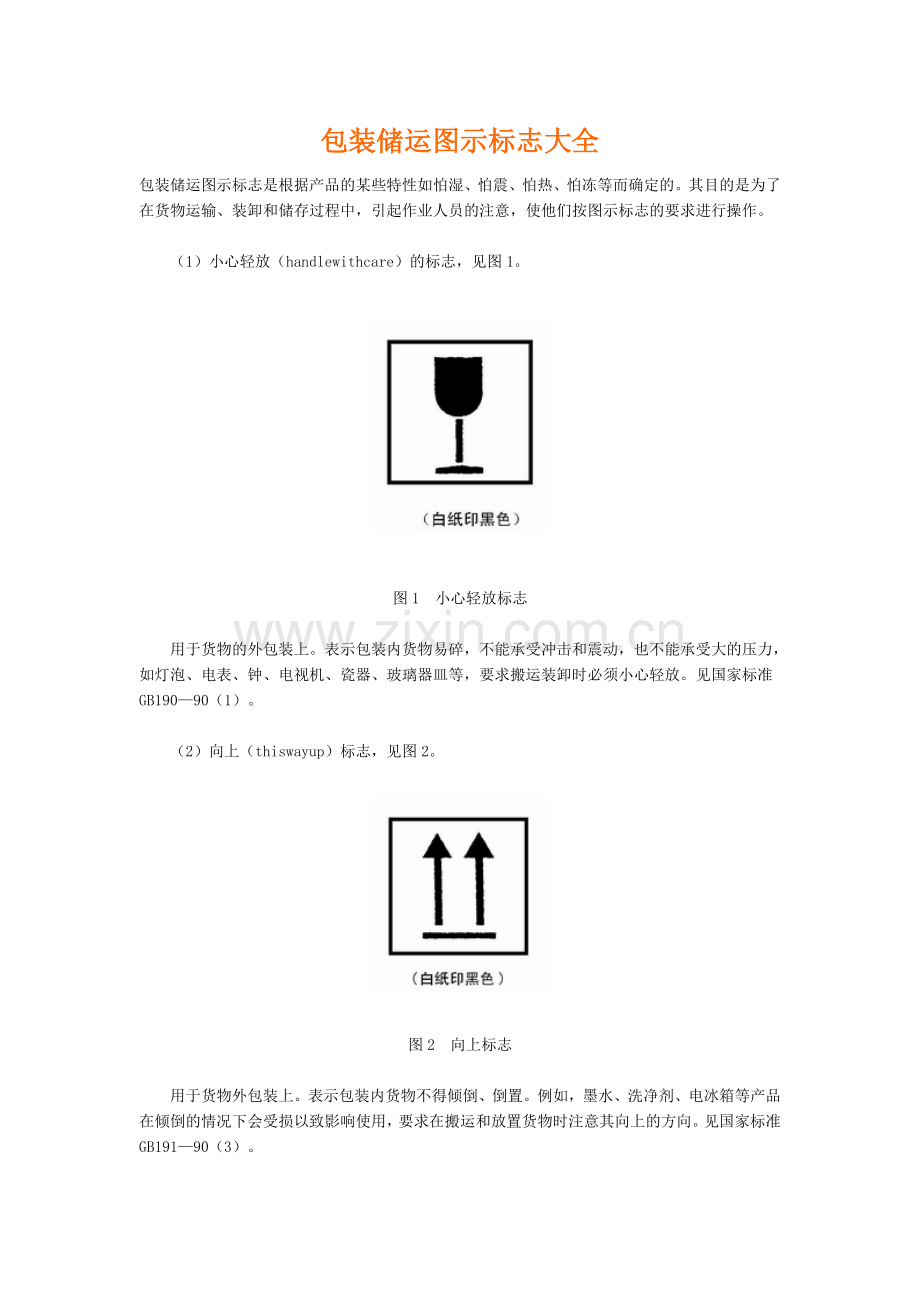

包装储运图示标志大全包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。（1）小心轻放（handlewithcare）的标志，见图1。图1小心轻放标志用于货物的外包装上。表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。见国家标准GB19090（1）。（2）向上（thiswayup）标志，见图2。图2向上标志用于货物外包装上。表示包装内货物不得倾倒、倒置。例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。见国家标准GB19190（3）。（3）由此吊起（lifthere）标志，见图3。图3由此吊起标志用于货物外包装上。表示吊运货物时挂链条或绳索的位置。可在图形符号近处找到方便起吊的起吊钩、孔、槽等。避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。见国家标准GB19190（6）。（4）重心点（centreofgravity）标志，见图4。图4垂心点标志用于货物重心所在平面及货物外包装上，指示货物重心所在处。在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。见国家标准GB19190（8）。（5）重心偏斜（centreofgravityoffset）标志，见图5。图5垂心偏斜标志用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。如符号变为其镜像，则表明重心容易向左偏移。见日本一般货物运输指示标志JISZ01501966（6）。（6）易于翻倒（liabletotip）标志，见图6。图6易于翻倒标志货物易于倾倒，在搬运放置时要注意安全。见日本一般货物运输指示标志JISZ01501966（7）。（7）怕湿（keepawayfrommoisture）标志，见图7。图7怕湿标志用于怕湿的货物。表示包装件在运输过程中要注意防雨淋或直接洒水，在储存中要避免存放在阴暗潮湿或低洼处。见国家标准GB19190（7）。（8）怕热（keepawayfromheat）标志，见图8。图8怕热标志表示包装内货物怕热，不能曝晒，不许置于高温热源附近。用于货物外包装上。见国家标准GB19190（4）。（9）怕冷（keepawayfromcold）标志，见图9。图9怕冷标志表示包装内货物怕冷，不能受冷、受冻。用于货物外包装上。（10）堆码极限（stackinglimit）标志，见图10。图10堆码极限标志用于货物外包装上。表示货物允许最大堆垛的重量，按需要在符号上添加数值。见国家标准GB19190（10）。（11）温度极限（temperaturelimit）标志，见图11。图11温度极限标志表示货物需要控制温度的范围。要求货物在一定的温度环境下存放，不许超过规定的温度。符号上最低和最高温度可按货物的需求填写。见国家标准GB19190（12）。（12）由此撕开（tearoffhere）标志，见图12。图12由此撕开标志表示包装的撕开部位。符号的三个箭头指向表示撕开的方向。一般用于软封装、纸盒或纸箱等外包装上。（13）由此开启（openhere）标志，见图13。图13由此开启标志表示包装箱开启位置。一般用于较硬的，需用工具开启的外包装箱上。（14）禁止翻滚（donotroll）标志，见图14。图14禁止滚翻标志表示搬运货物时不得滚动，只能作直线移动，如平移、上升、放下等。见国家标准GB19190（9）。（15）禁用手钩（usenohooks）标志，见图15。图15禁用手钩标志用于货物外包装上。表示不得使用手钩直接钩着货物或其包装进行搬运，例如纸箱、麻袋等包装件，保护包装本身不受损坏，也能保证商品不受损失。见国家标准GB19190（2）。上述包装储运图示标志尺寸，按标准规定一般分为下列三种，见表1，包装体积特大或特小的货物，其标志幅面不受此尺寸限制。表1包装储运图示标志尺寸号别尺寸长（mm）宽（mm）11057421481053210148包装储运标志图形应按图规定的颜色印刷。涂打的标志，如因货物包装关系不宜按图规定的颜色涂打时，可根据各种包装物的底色，选配与其底色不同的符合明显要求的其它颜色。印刷时外框线及标志名称都要印上；涂打时外框线及标志名称可以省略。印刷标志用纸应采用厚度适当、有韧性的纸张印刷。包装储用图示标志使用时，对粘贴的标志，箱状包装应位于包装两端或两侧的明显处；袋、捆包装应位于包装明显的一面；桶形包装应位于桶盖或桶身。对涂打的标志，可用油漆、油墨或墨汁，以镂模、印模等方式按上述粘贴标志的位置涂打或者书写。对钉附的标志，应用涂打有标志的金属板或木板，钉在包装的两端或两侧的明显处。对于“由此起吊”和“重心点”两种标志，要求粘贴、涂打或钉附在货物包装的实际位置。标志的文字书写应与底边平行。粘贴的标志应保证在货物储运期间不脱落。
