1．如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
2．请画出看见发光点S的像的范围。
第一题图
第二题图
第三题图
3．太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。

4．如图所示，S为光源，S，为S在镜中的像，一条反射光线经过A点，试画出镜面和这条光线。

图5

5.如图4所示，S是发光点，S’是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线。
6.图5所示S为发光点，MN为平面镜请画出由S点发出并经平面镜反射后通过Ａ点的光线
10.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
图14

图16

13.小宇同学在家中阁楼上有一个小型物理实验室，如图16所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．
16.如图所示，平面镜上方有一竖直挡板P，在AB和CD之间的区域内可以看见挡板左侧的一个发光点S在平面镜中的像，请用两种方法在图中找出挡板左侧这个发光点的位置。

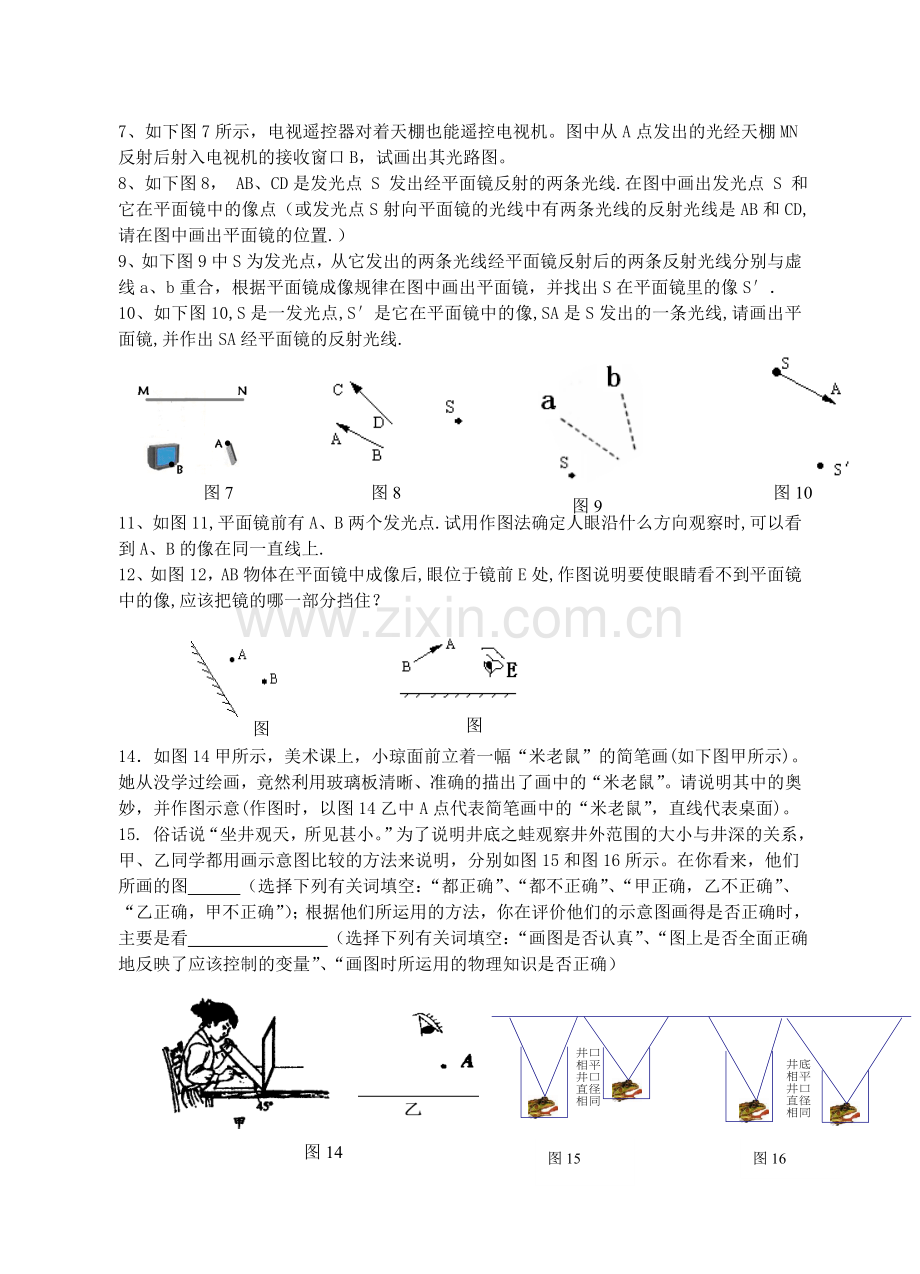

7、如下图7所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
8、如下图8， AB、CD是发光点 S 发出经平面镜反射的两条光线.在图中画出发光点 S 和它在平面镜中的像点（或发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.）
9、如下图9中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′．
图7
图8
图10
图9
10、如下图10,S是一发光点,S′是它在平面镜中的像,SA是S发出的一条光线,请画出平面镜,并作出SA经平面镜的反射光线.

11、如图11,平面镜前有A、B两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A、B的像在同一直线上.
12、如图12，AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住？
图12
图11

14．如图14甲所示，美术课上，小琼面前立着一幅“米老鼠”的简笔画(如下图甲所示)。她从没学过绘画，竟然利用玻璃板清晰、准确的描出了画中的“米老鼠”。请说明其中的奥妙，并作图示意(作图时，以图14乙中A点代表简笔画中的“米老鼠”，直线代表桌面)。
15. 俗话说“坐井观天，所见甚小。”为了说明井底之蛙观察井外范围的大小与井深的关系，甲、乙同学都用画示意图比较的方法来说明，分别如图15和图16所示。在你看来，他们所画的图 （选择下列有关词填空：“都正确”、“都不正确”、“甲正确，乙不正确”、“乙正确，甲不正确”）；根据他们所运用的方法，你在评价他们的示意图画得是否正确时，主要是看 （选择下列有关词填空：“画图是否认真”、“图上是否全面正确地反映了应该控制的变量”、“画图时所运用的物理知识是否正确）
图14

图16
图15
