“光的折射”作图指导
根据光的折射规律作图是光学中需要掌握的重要技能，同学们需要经过反复的练习才能掌握，本文通过例题介绍这类问题的分析方法，望对大家的学习有所启发。
例1. 如图1所示，SA表示从空气斜射向水面的一束光线，在图中画出这束光线从空气射入水中的折射光线（大致方向）。

图1
解析：已知入射光线与界面，可根据光的折射规律画出折射光线。具体画法分三步：
（1）确定入射点A；
（2）画出法线NN”；
（3）根据光从空气斜射入水中时折射角小于入射角，画出折射光线AB。答案如图2所示。

图2
例2. 发光点S发出的一条射向水中的光线，在水面发生折射后，经过P点。请你在图3中大致做出入射光线及其相应的反射光线和折射光线。

图3

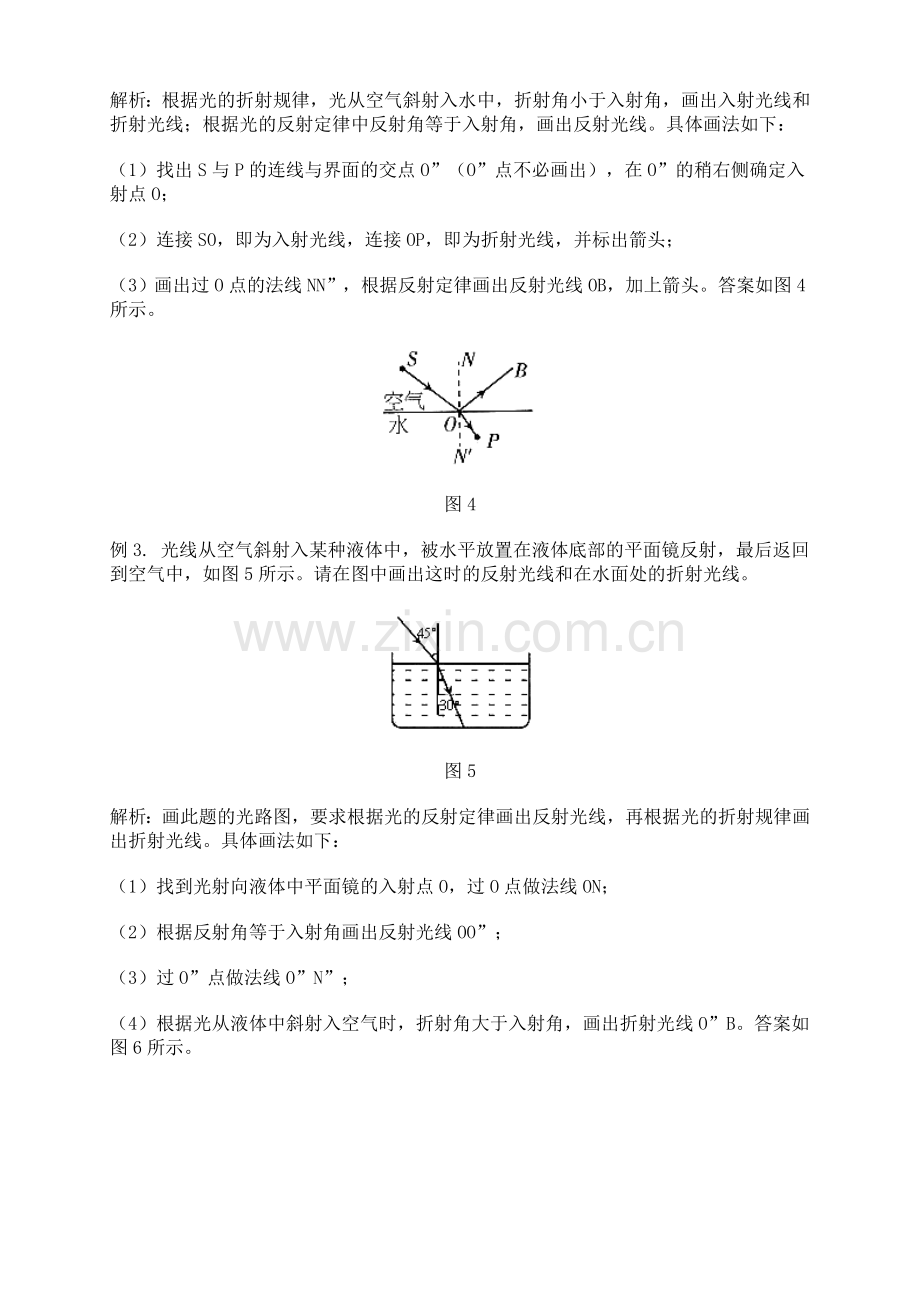

解析：根据光的折射规律，光从空气斜射入水中，折射角小于入射角，画出入射光线和折射光线；根据光的反射定律中反射角等于入射角，画出反射光线。具体画法如下：
（1）找出S与P的连线与界面的交点O”（O”点不必画出），在O”的稍右侧确定入射点O；
（2）连接SO，即为入射光线，连接OP，即为折射光线，并标出箭头；
（3）画出过O点的法线NN”，根据反射定律画出反射光线OB，加上箭头。答案如图4所示。

图4
例3. 光线从空气斜射入某种液体中，被水平放置在液体底部的平面镜反射，最后返回到空气中，如图5所示。请在图中画出这时的反射光线和在水面处的折射光线。

图5
解析：画此题的光路图，要求根据光的反射定律画出反射光线，再根据光的折射规律画出折射光线。具体画法如下：
（1）找到光射向液体中平面镜的入射点O，过O点做法线ON；
（2）根据反射角等于入射角画出反射光线OO”；
（3）过O”点做法线O”N”；
（4）根据光从液体中斜射入空气时，折射角大于入射角，画出折射光线O”B。答案如图6所示。

图6
点评：此类试题主要是考查同学们综合运用光学知识的能力。解答这样的习题时要注意三点：（1）分清光的反射与折射现象；（2）分清实线与虚线；（3）分清三个不同的角（入射角、反射角与折射角）及它们的大小关系。
