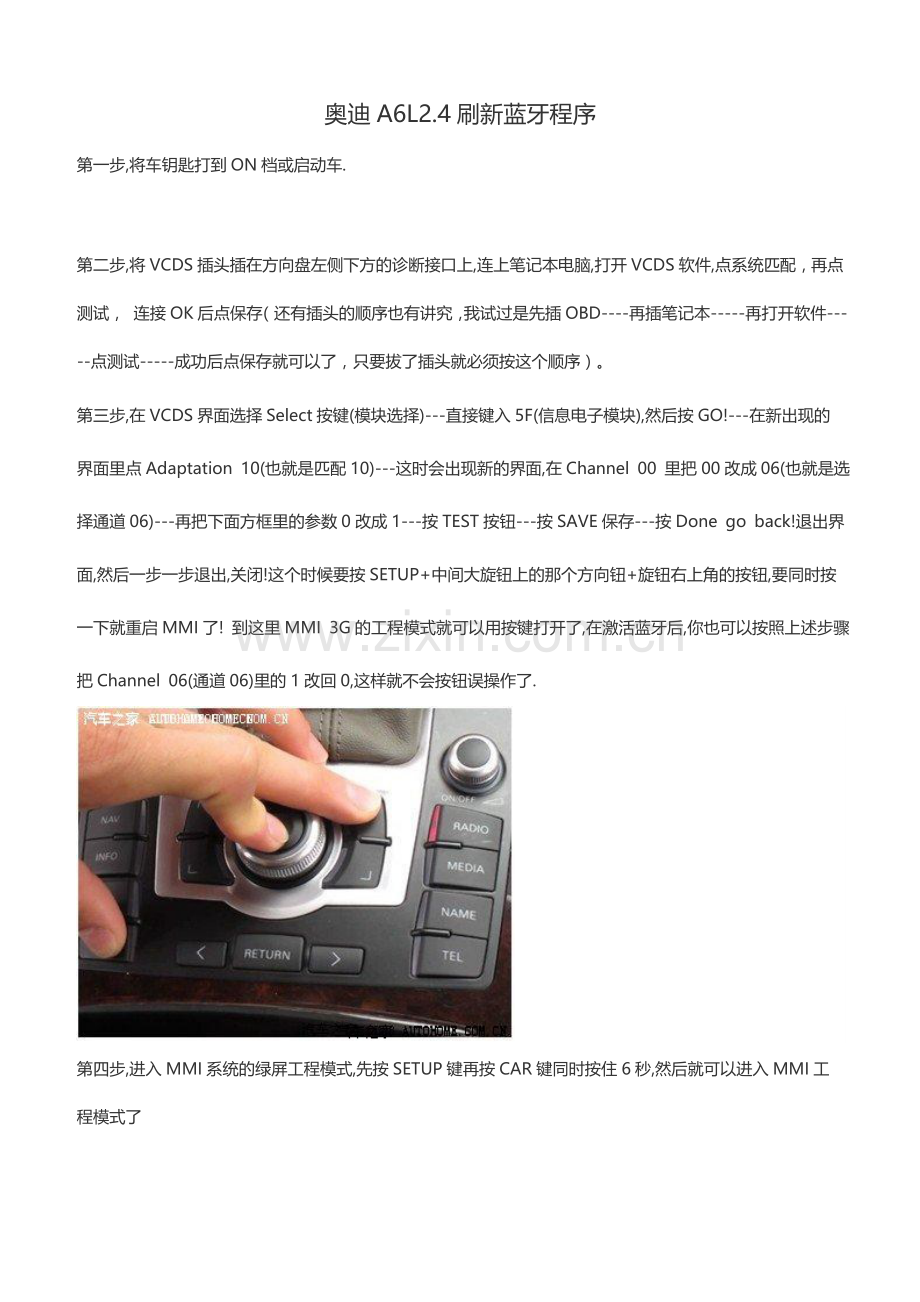

奥迪A6L2.4刷新蓝牙程序
第一步,将车钥匙打到ON档或启动车.

第二步,将VCDS插头插在方向盘左侧下方的诊断接口上,连上笔记本电脑,打开VCDS软件,点系统匹配，再点测试， 连接OK后点保存（还有插头的顺序也有讲究，我试过是先插OBD----再插笔记本-----再打开软件-----点测试-----成功后点保存就可以了，只要拔了插头就必须按这个顺序）。
第三步,在VCDS界面选择Select按键(模块选择)---直接键入5F(信息电子模块),然后按GO!---在新出现的界面里点Adaptation 10(也就是匹配10)---这时会出现新的界面,在Channel 00 里把00改成06(也就是选择通道06)---再把下面方框里的参数0改成1---按TEST按钮---按SAVE保存---按Done go back!退出界面,然后一步一步退出,关闭!这个时候要按SETUP+中间大旋钮上的那个方向钮+旋钮右上角的按钮,要同时按一下就重启MMI了! 到这里MMI 3G的工程模式就可以用按键打开了,在激活蓝牙后,你也可以按照上述步骤把Channel 06(通道06)里的1改回0,这样就不会按钮误操作了.

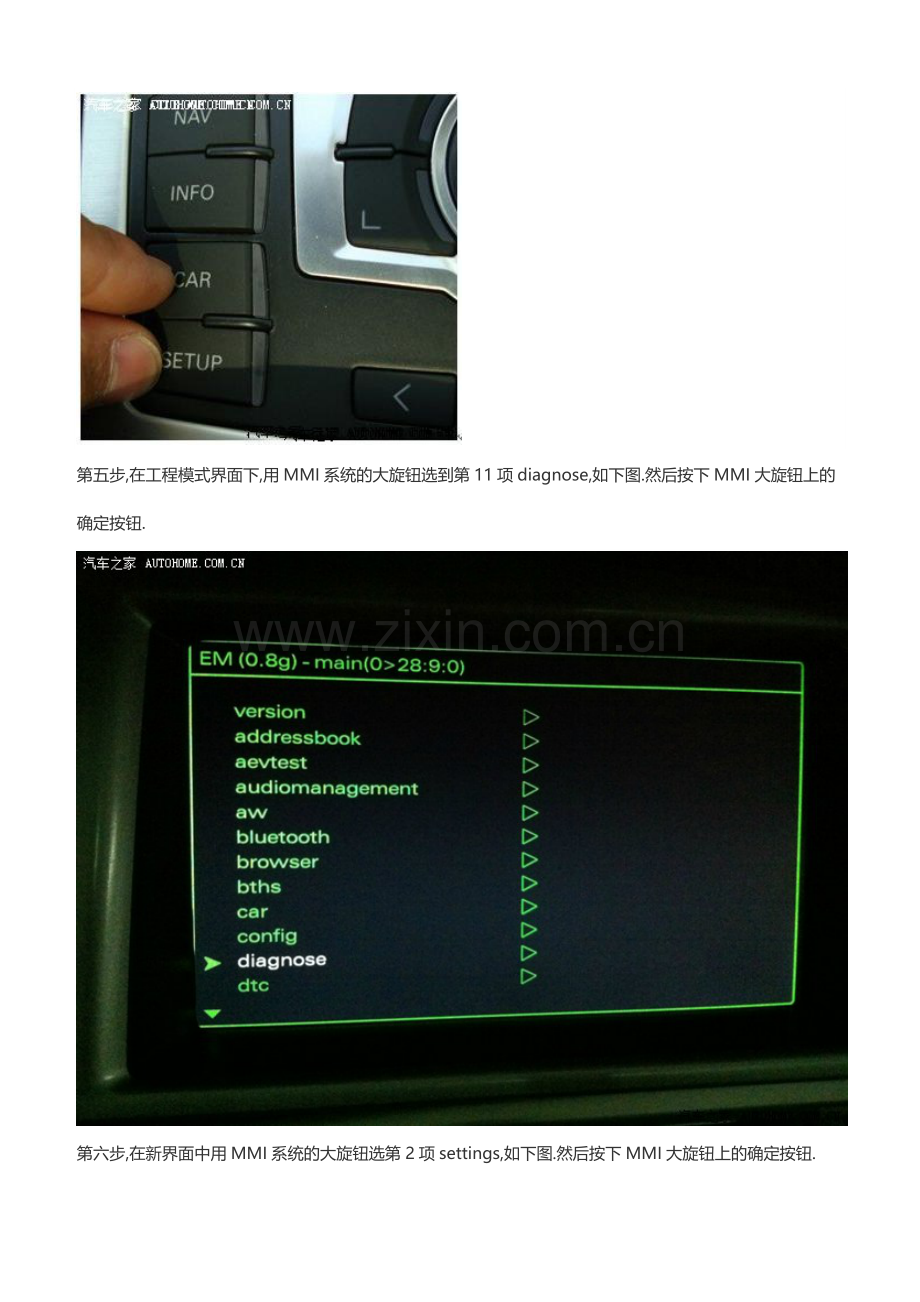

第四步,进入MMI系统的绿屏工程模式,先按SETUP键再按CAR键同时按住6秒,然后就可以进入MMI工程模式了

第五步,在工程模式界面下,用MMI系统的大旋钮选到第11项diagnose,如下图.然后按下MMI大旋钮上的确定按钮.

第六步,在新界面中用MMI系统的大旋钮选第2项settings,如下图.然后按下MMI大旋钮上的确定按钮.

第七步,会出现一个新的界面,所以还要用MMI的大旋钮选到第6个选项,Tel settings misc,按MMI大旋钮上的确定按钮,旋转MMI大旋钮选择[WLANNADBT/HFP]16/16(共有16项,选到16/16项)这项,再用MMI的大旋钮按下确定.,如下图.

用大旋钮调到Microphone, 按MMI大旋钮上的确定按钮,选择[Microphone 2 connected]3/6(共有6项,选到3/6项)这项,再用MMI的大旋钮按下确定

第八步,这时按SETUP+中间大旋钮上的那个方向钮+旋钮右上角的按钮,要同时按一下就重启MMI了! 如下图.至此,工程模式里面的设置全部搞好,不过这时候虽然可以调出蓝牙界面,但是按钮还是灰色的,不能选择的.

第九步,将VCDS线插头插在方向盘左侧下方的诊断接口上,连上笔记本电脑，打开VCDS软件执行第一步，再在VCDS界面选择Select按键(模块选择)---直接键入5F(信息电子模块),然后按GO!---在新出现的界面里点Adaptation 10(也就是匹配10)---这时会出现新的界面,在Channel 00 里把00改成17(也就是选择通道17)---再把下面方框里的参数0改成1---按TEST按钮---按SAVE保存---按Done go back!退出界面,然后一步一步退出,关闭!这个时候要按SETUP+中间大旋钮上的那个方向钮+旋钮右上角的按钮,要同时按一下就重启MMI了! (第九步的目的在于打开77电话模块,由于MMI 3G的电话模块是集成在AISIN的车载无线终端里的,就是A6L手套箱里的那个DVD,A4L,A5,Q5中控台的那个里面的,所以打开77模块就可以了,不用进入77模块修改参数,切记!)

第十步,到这里,拔掉VCDS线插头,进入到MMI系统里面就可以看到蓝牙已经出现,而且按钮变成红色的,可以选择了.如下图：

接下来就是打开手机的蓝牙功能(注意一点要把手机的蓝牙打开而且设置成
"可见"模式功能也打开),用MMI系统大旋钮选择搜索蓝牙设备,车载蓝牙终端会自动搜索,匹配蓝牙手机的.
剩下的就只是装麦克风了

以下是我个人认为重要的施工步骤，手机拍的大家将就着看吧
用到的工具，当然还有笔记本电脑

908诊断线

话筒

手套箱内的DVD主机

右边第一个和第三个是空的,不知哪们DX研究下,是否能开通其它功能,如电视.....

电源 音响 蓝牙等的底座

DVD主机侧面的散热风扇，但拆下时感得是很热

正面

插头

插头

这个位穿线比较好

话筒线

话筒的走线图

话筒的位置

开始了

. . .
