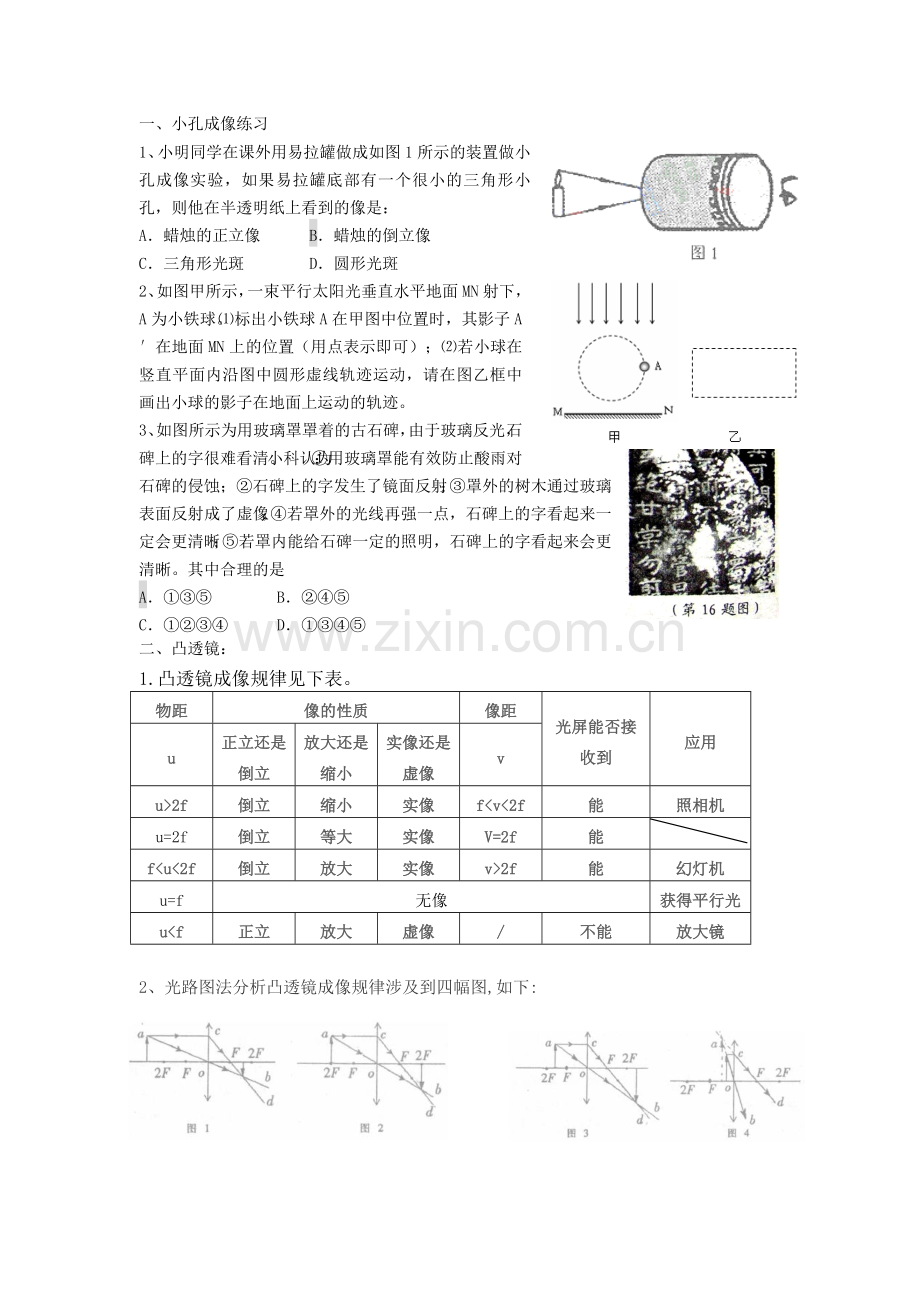

一、小孔成像练习
1、小明同学在课外用易拉罐做成如图1所示的装置做小孔成像实验，如果易拉罐底部有一个很小的三角形小孔，则他在半透明纸上看到的像是：
A．蜡烛的正立像　　　B．蜡烛的倒立像　　　
C．三角形光斑　　　　D．圆形光斑
2、如图甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。⑴标出小铁球A在甲图中位置时，其影子A′在地面MN上的位置（用点表示即可）；⑵若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹。
3、如图所示为用玻璃罩罩着的古石碑，由于玻璃反光，石碑上的字很难看清。小科认为：①用玻璃罩能有效防止酸雨对石碑的侵蚀；②石碑上的字发生了镜面反射；③罩外的树木通过玻璃表面反射成了虚像；④若罩外的光线再强一点，石碑上的字看起来一定会更清晰；⑤若罩内能给石碑一定的照明，石碑上的字看起来会更清晰。其中合理的是
A．①③⑤ B．②④⑤
C．①②③④ D．①③④⑤
二、凸透镜：
1.凸透镜成像规律见下表。
物距
像的性质
像距
光屏能否接收到
应用
u
正立还是倒立
放大还是缩小
实像还是虚像
v
u>2f
倒立
缩小
实像
f<v<2f
能
照相机
u=2f
倒立
等大
实像
V=2f
能

f<u<2f
倒立
放大
实像
v>2f
能
幻灯机
u=f
无像
获得平行光
u<f
正立
放大
虚像
/
不能
放大镜
2、光路图法分析凸透镜成像规律涉及到四幅图,如下:

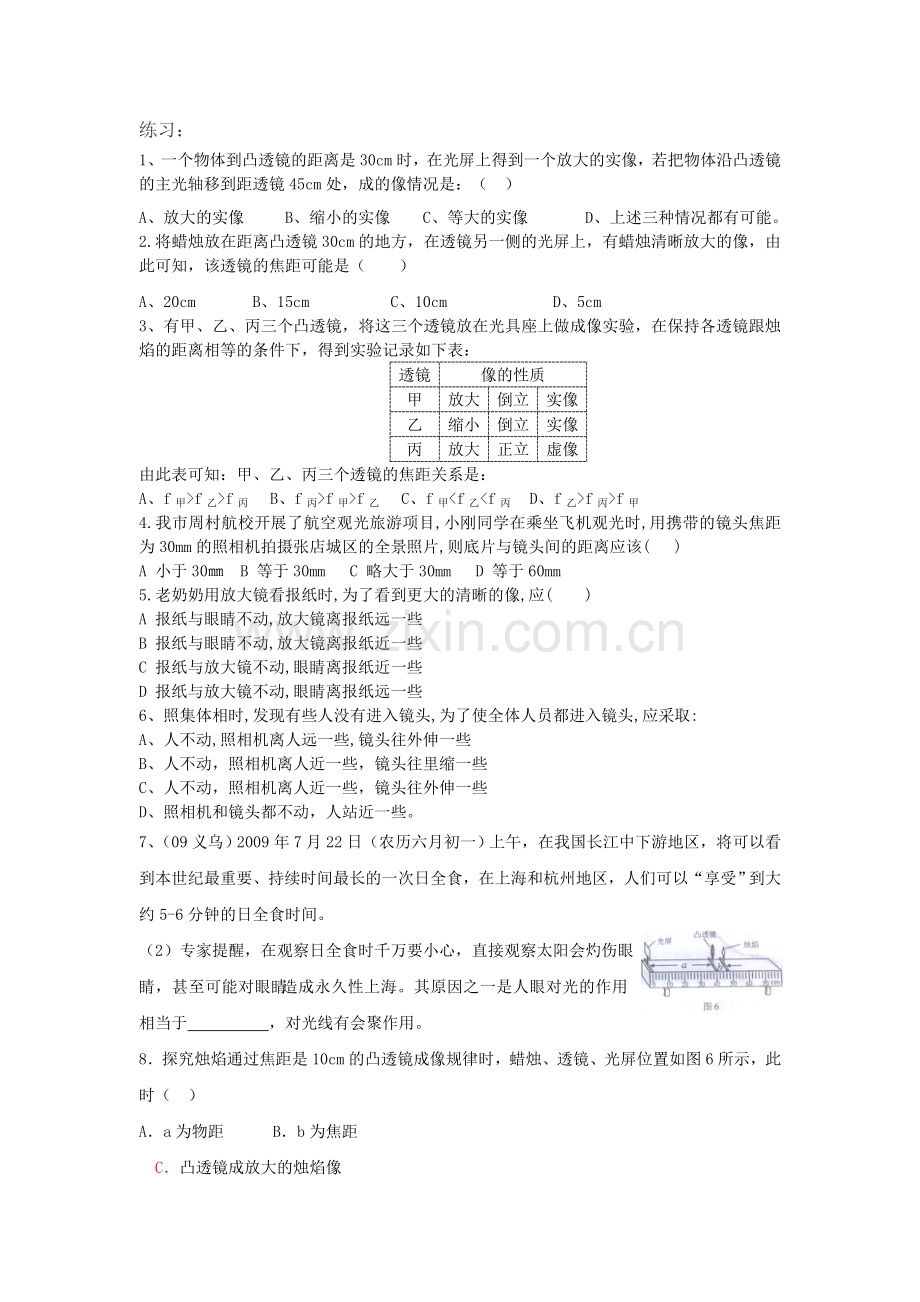

练习：
1、一个物体到凸透镜的距离是30cm时，在光屏上得到一个放大的实像，若把物体沿凸透镜的主光轴移到距透镜45cm处，成的像情况是：（ ）
A、放大的实像 B、缩小的实像 C、等大的实像 D、上述三种情况都有可能。2.将蜡烛放在距离凸透镜30cm的地方，在透镜另一侧的光屏上，有蜡烛清晰放大的像，由此可知，该透镜的焦距可能是（ ）
A、20cm B、15cm C、10cm D、5cm
3、有甲、乙、丙三个凸透镜，将这三个透镜放在光具座上做成像实验，在保持各透镜跟烛焰的距离相等的条件下，得到实验记录如下表：
透镜
像的性质
甲
放大
倒立
实像
乙
缩小
倒立
实像
丙
放大
正立
虚像
由此表可知：甲、乙、丙三个透镜的焦距关系是：
A、f甲>f乙>f丙 B、f丙>f甲>f乙 C、f甲<f乙<f丙 D、f乙>f丙>f甲
4.我市周村航校开展了航空观光旅游项目,小刚同学在乘坐飞机观光时,用携带的镜头焦距为30mm的照相机拍摄张店城区的全景照片,则底片与镜头间的距离应该( )
A 小于30㎜ B 等于30mm C 略大于30mm D 等于60mm
5.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,应( )
A 报纸与眼睛不动,放大镜离报纸远一些
B 报纸与眼睛不动,放大镜离报纸近一些
C 报纸与放大镜不动,眼睛离报纸近一些
D 报纸与放大镜不动,眼睛离报纸远一些
6、照集体相时,发现有些人没有进入镜头,为了使全体人员都进入镜头,应采取:
A、人不动,照相机离人远一些,镜头往外伸一些
B、人不动，照相机离人近一些，镜头往里缩一些
C、人不动，照相机离人近一些，镜头往外伸一些
D、照相机和镜头都不动，人站近一些。
7、（09义乌）2009年7月22日（农历六月初一）上午，在我国长江中下游地区，将可以看到本世纪最重要、持续时间最长的一次日全食，在上海和杭州地区，人们可以“享受”到大约5-6分钟的日全食时间。
（2）专家提醒，在观察日全食时千万要小心，直接观察太阳会灼伤眼睛，甚至可能对眼睛造成永久性上海。其原因之一是人眼对光的作用相当于 ，对光线有会聚作用。
8．探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛、透镜、光屏位置如图6所示，此时（ ）
A．a为物距 B．b为焦距
C．凸透镜成放大的烛焰像

D．若蜡烛、透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像
9、小方同学做“探究凸透镜成像规律”实验，当蜡烛、凸透镜、光屏的位置如图所示时，
光屏上得到了清晰的像。则
A．得到的像是正立缩小的实像
B．得到的像是倒立放大的实像
C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏10、小波在做“探究凸透镜成像”的实验中
（l）实验要求烛焰、凸透镜、光屏三者中心大致在同一高度，这样做的目的是使像成在_____。
（2）他将凸透镜正对平行光，当光屏移动到图21所示位置时，屏上呈现出最小最亮的光斑，则此凸透镜的焦距f＝________cm。
11、在利用光具座进行凸透镜成像的实验探究中：
（1）如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有 作用，该凸透镜的焦距是 cm。

（2）将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：
12．如图所示，小刚将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观看书上的鹦鹉图片（圆圈中的鹦鹉图与书本中的鹦鹉图实际大小相等），他所看到的虚像可能是A

13．对以下四种现象的解释错误的是（ ）

A．甲图现象说明玻璃既能透光又能反射光 B．乙图现象说明凸透镜对光有会聚作用
C．丙图现象说明凹透镜对光有发散作用 D．丁图现象说明红色玻璃能使光的强度增加
14．同学们要探究“凸透镜成像规律”．他们来到实验室，选用的器材如下图：
(1)请你简要说出实验探究前应怎样合理摆放和调整器材；
(2)器材调好后，蜡烛从离透镜较远的地方逐渐向透镜移动，调整光屏位置，在光屏上测出了不同位置时像的高度．并将数据填在表格中．凸透镜焦距f=l0 cm
物体到凸透镜距离u／cm
60
30
20
15
12
像的高度h／cm
0.4
l
2
4
10
文莉同学通过实验现象得出的结论是：凸透镜成的像是倒立的：
林哲同学通过实验数据得出的结论是：物体到凸透镜距离越近。像就越大．请你对他们的实验过程及实验结论作出点评．
答： (1)将蜡烛、凸透镜、光屏依次放在同一直线上；(1分)
调整烛焰、凸透镜、光屏的中心大致在同一高度．(1分)
(2)①两位同学的结论在收集的证据范围内成立，符合数据和现象所体现出的
规律；(1分)
②两位同学都没有收集u≤f范围内的证据，所以结论不完整．(1分)
15.某同学做“研究凸透镜成像规律”的实验,当他把蜡烛移到距离透镜36㎝的地方时,在光屏上观察到如图所示的像,则该凸透镜的焦距可能是 ( )
A.40㎝ B.30㎝
C.20㎝ D.10㎝
选择理由:
16、5、小明在听讲座时，想把银幕上用投影仪投影的彩色幻灯片图像用照相机拍摄下来。由于会场比较暗，他使用了闪光灯。这样拍出来的照片（ ）
A．反而看不清投影到银幕上的图像，倒是把银幕上的一些污渍拍出来了
B．色彩鲜艳，比不用闪光灯清楚多了
C．色彩被“闪”掉了，拍到的仅有黑色的字和线条
D．与不用闪光灯时效果一样，因为拍摄的是银幕上的像，而不是实际的景物
