数字电桥TH2811D操作图解.doc

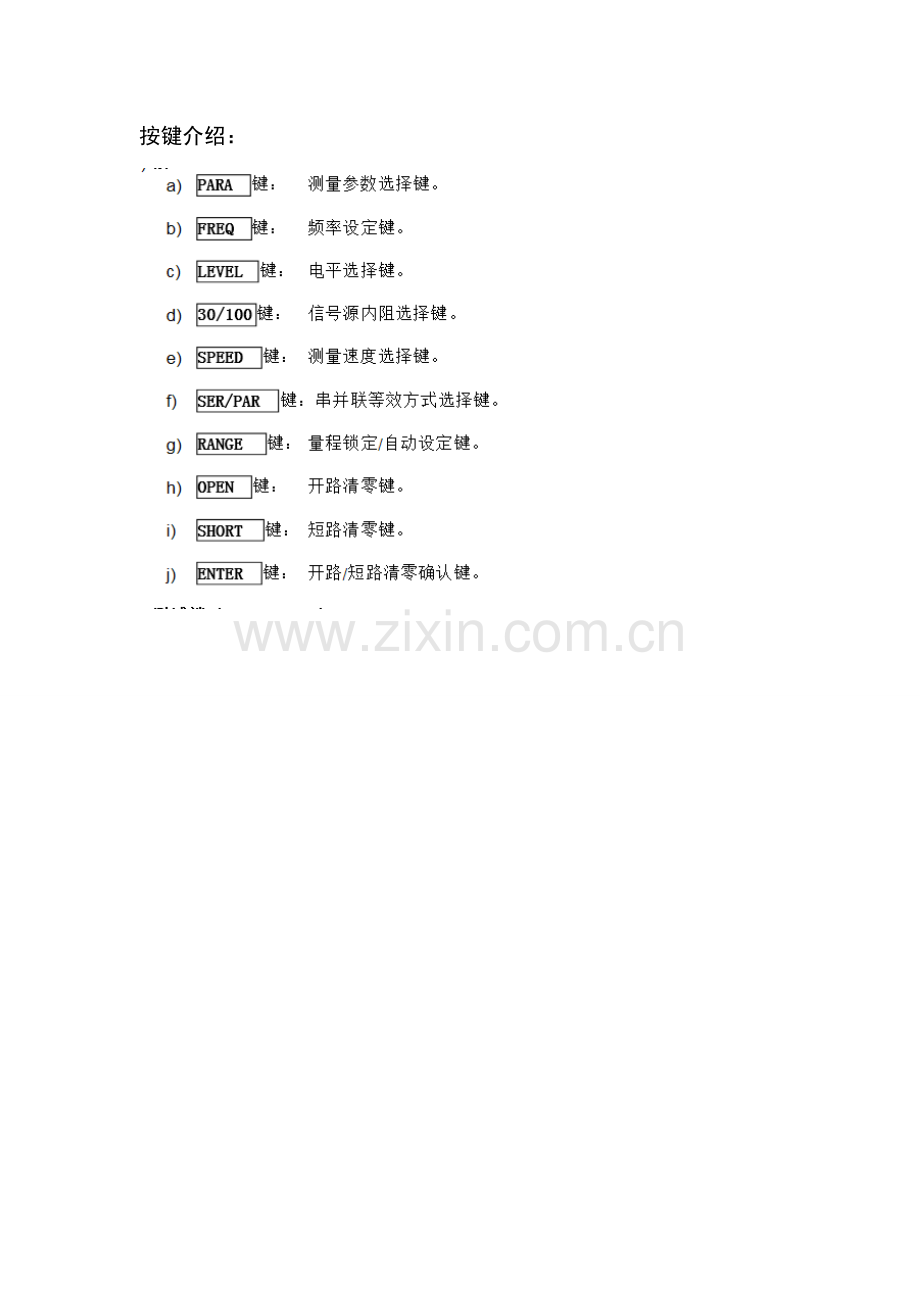

按键介绍：

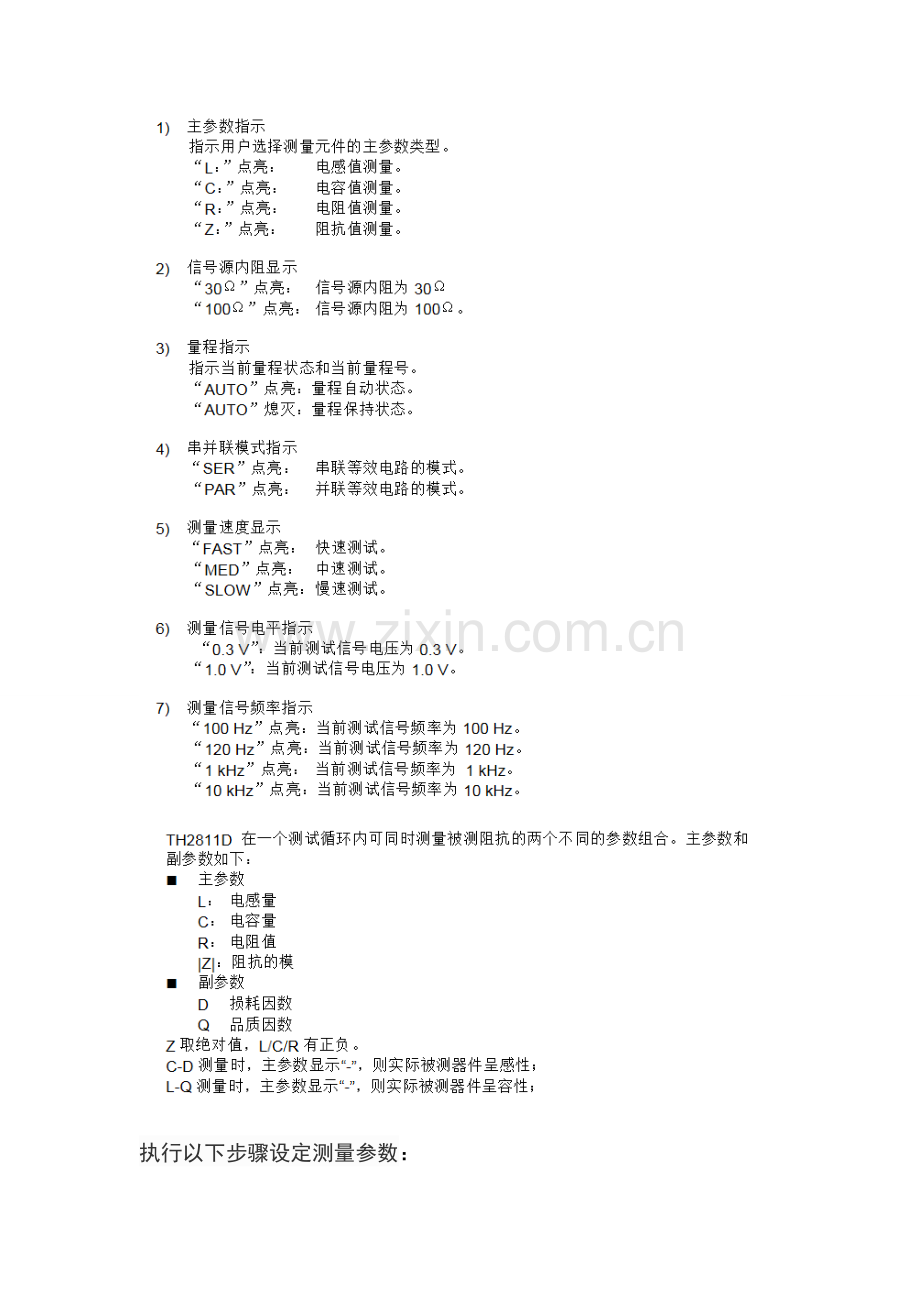

执行以下步骤设定测量参数：

频率设定：

测量速度选择：

设置串联与并联：

选择串联或并联方式：

量程设定：

开路清零：

在以上的状态下按OPEN(开路)按键
开路清零后的状态：

短路清零：

短路清零完毕，整个初始化过程完毕：

把电容接入（如下图）：

1. 按PARA（参数）按钮切换测量下面的参数（按需求记录数据）
2.
3.
4.
5. 测完一组数据后按FREQ（频率有100HZ，120HZ，1KHZ，10HZ）改变测量频率，每个对应的频率测一次以下的参数（按需求记录数据）：

以下是一组测电容不同参数的图：
电容的容值：

电容的等效电阻：

电容的等效阻抗：

电容的等效电感：

其它频率的操作也如此，测量电感电阻的特性同上操作。
此电桥测量操作如有不好之处请谅解！
. . . .
