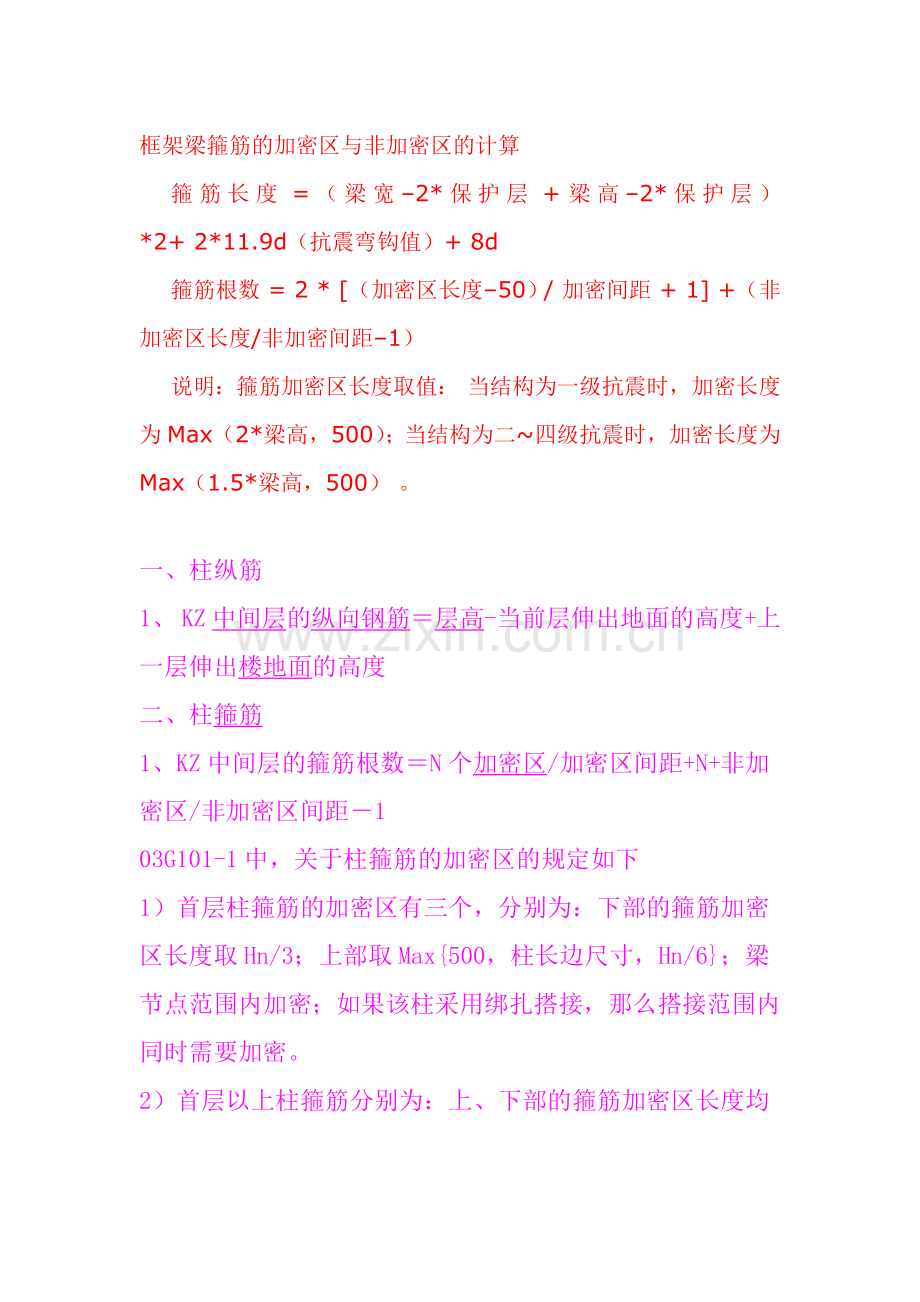

框架梁箍筋的加密区与非加密区的计算
    箍筋长度 =（梁宽–2*保护层 + 梁高–2*保护层）*2+ 2*11.9d（抗震弯钩值）+ 8d
    箍筋根数 = 2 * [（加密区长度–50）/ 加密间距 + 1] +（非加密区长度/非加密间距–1）
    说明：箍筋加密区长度取值： 当结构为一级抗震时，加密长度为Max（2*梁高，500）；当结构为二~四级抗震时，加密长度为Max（1.5*梁高，500） 。

一、柱纵筋
1、 KZ中间层的纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度
二、柱箍筋
1、KZ中间层的箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－1
03G101-1中，关于柱箍筋的加密区的规定如下
1）首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

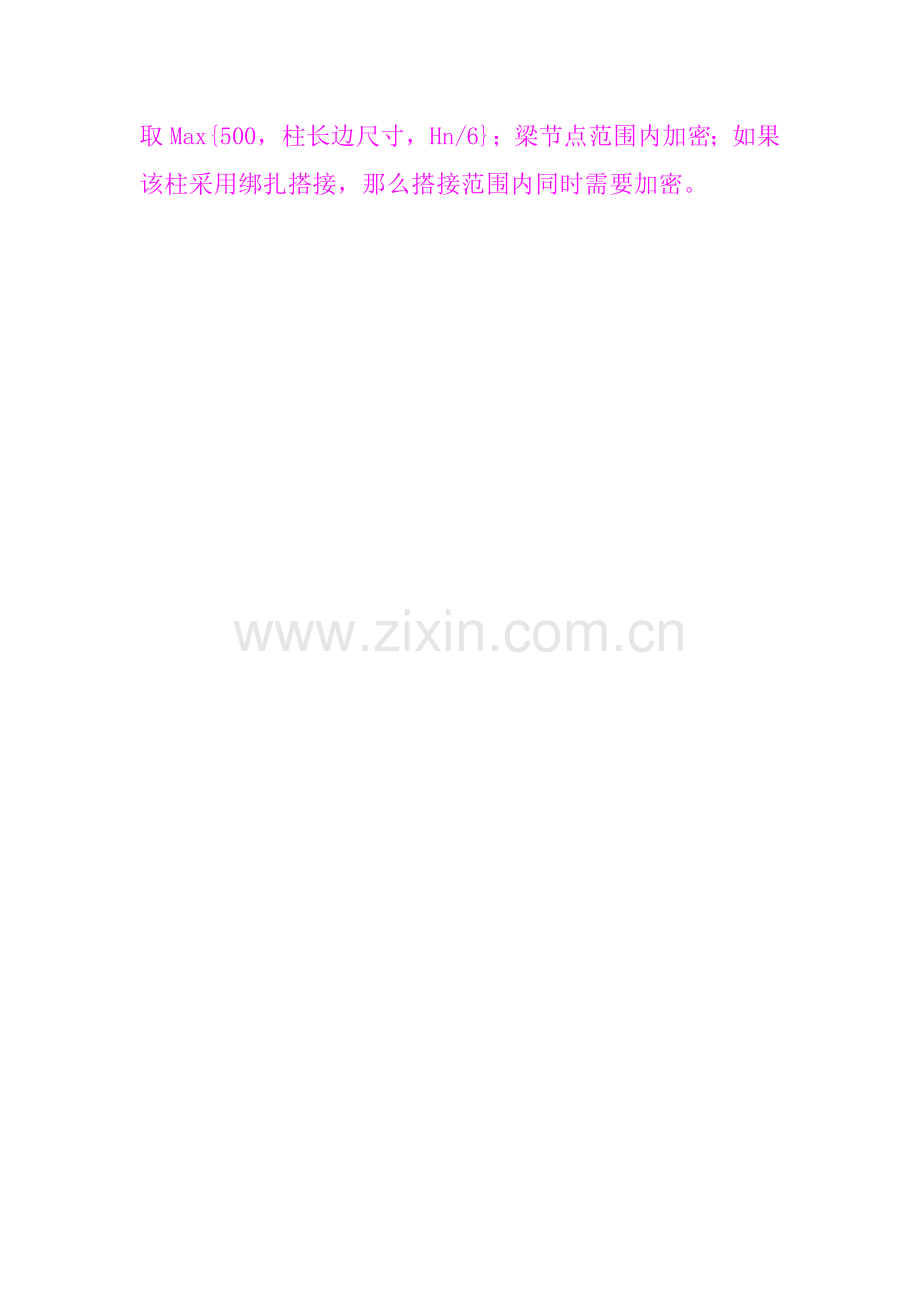

2）首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

　　　　加密范围是按照规范规定来的，没有具体的计算公式。柱子和梁的加密区箍筋的设置方法为：
　　1、柱箍筋加密范围是：
　　底层柱（底层柱的主根系指地下室的顶面或无地下室情况的基础顶面）的柱根加密区长度应取不小于该层柱净高的1/3，以后的加密区范围是按柱长边尺寸（圆柱的直径）、楼层柱净高的1/6,及500mm三者数值中的最大者为加密范围。
　　2、梁箍筋加密范围：
　　加密范围从柱边开始，一级抗震等级的框架梁箍筋加密长度为2倍的梁高，二、三、四级抗震等级的框架梁箍筋加密长度为1.5倍的梁高，而且加密区间总长均要满足大于500mm，如果不满足大于500mm，按500mm长度进行加密。

详见国家建筑标准设计图集《03G101-1》
箍筋加密区都设在什么部位
加密是对于抗震结构来说的。根据抗震等级的不同，加密的规定也不同。一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密。梁端的加密区长度一般取1.5倍的梁高。柱子加密区长度一般区1/6每层柱子的高度。但最底层（一层）柱子的根部应取1/3的高度。对于特别情况下的柱子还应全部加密。详细的可以参看《抗震设计规范》。
简支梁两端,1.5倍梁高处,悬挑梁全段加密
03G101-1平法梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？
梁的“构造钢筋”和“抗扭钢筋”有什么相同点和不同点？
1、“构造钢筋”和“抗扭钢筋”都是梁的侧面纵向钢筋，钢筋工把它们称为“腰筋”。所以，就其在梁上的位置来说，是相同的。其构造上的规定，正如03G101-1图集第62-65页中所规定的，在梁的侧面进行“等间距”的布置，对于“构造钢筋”和“抗扭钢筋”来说是相同的。

     “构造钢筋”和“抗扭钢筋”都要用到“拉筋”，并且关于“拉筋” 的规格和间距的规定，也是相同的。即：当梁宽≤350时，拉筋直径为6mm；当梁宽＞350时，拉筋直径为8mm。拉筋间距为非加密区箍筋间距的两倍。当设有多排拉筋时，上下两排拉筋竖向错开设置。
     在这里需要说明一下，上述的“拉筋间距为非加密区箍筋间距的两倍”，只是给出一个计算拉筋间距的算法。例如，梁箍筋的标注为φ8@100/200(2) ，可以看出，非加密区箍筋间距为200mm，则拉筋间距为200*2=400mm 。但是，有些人却提出“拉筋在加密区按加密区箍筋间距的两倍，在非加密区按非加密区箍筋间距的两倍”，这是错误的理解。
     不过，在前面的叙述中可以明确一点，那就是“拉筋的规格和间距”是施工图纸上不给出的，需要施工人员自己来计算。
梁柱箍筋加密的规定
对于有抗震设防的结构，为提高框架节点的承载力和结构的抗震能力必须按以下规定配置足够数量的箍筋：
　　框架柱中箍筋加密区应是柱两端在高度等于矩形截面长边尺寸或圆柱截面直径、柱净高的1/6、500mm三者中的最大值范围内；
　　框架梁中箍筋加密区应是一级框架梁端2倍梁高范围内和二～四级框架梁端1.5倍梁高范围内，箍筋应当加密，且加密区长度不应小于500mm，其第一个箍筋应设置在距离节点边缘50mm以内；对于绑扎接头的钢筋搭接长度范围内的箍筋间距不应大于100mm。

梁：主次梁节点部位，弯起钢筋部位需至少加三道箍筋
    且按加密方式加设，间距小于等于100mm
柱：若柱子为短柱（虽然该情况不多，但也不排除有此情况设计）
    即（柱高）/（矩形截面长边长度）小于等于4，则全部箍筋需要加密。
