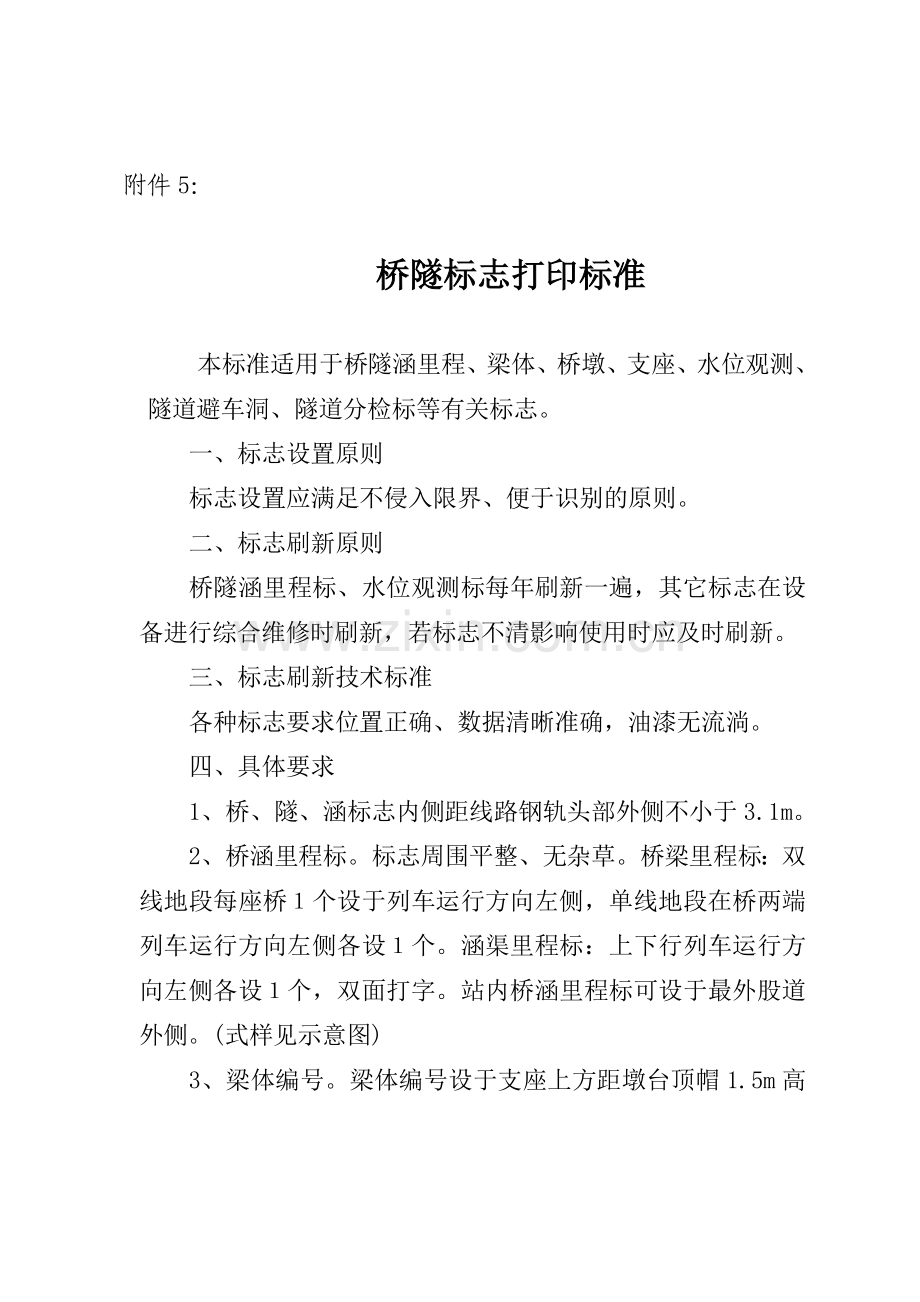

附件5：

桥隧标志打印标准

本标准适用于桥隧涵里程、梁体、桥墩、支座、水位观测、隧道避车洞、隧道分检标等有关标志。
一、标志设置原则
标志设置应满足不侵入限界、便于识别的原则。
二、标志刷新原则
桥隧涵里程标、水位观测标每年刷新一遍，其它标志在设备进行综合维修时刷新，若标志不清影响使用时应及时刷新。
三、标志刷新技术标准
各种标志要求位置正确、数据清晰准确，油漆无流淌。
四、具体要求
1、桥、隧、涵标志内侧距线路钢轨头部外侧不小于3.1m。
2、桥涵里程标。标志周围平整、无杂草。桥梁里程标：双线地段每座桥１个设于列车运行方向左侧，单线地段在桥两端列车运行方向左侧各设１个。涵渠里程标：上下行列车运行方向左侧各设１个，双面打字。站内桥涵里程标可设于最外股道外侧。(式样见示意图)
3、梁体编号。梁体编号设于支座上方距墩台顶帽1.5m高处的梁体外侧，顺里程方向第一孔梁的编号为1，第二孔为２，依次类推，分左右编号。(式样见示意图)
4、支座编号。支座编号打印于顶帽的吊栏侧，与支座中心对应，距支座底板边缘30cm。编号顺序：以孔为单位，顺里程方向，小里程端为单号，自左向右依次为1、3、5、7，大里程端为双号，自左向右依次为2、4、6、8。(式样见示意图)
5、桥墩编号。桥墩编号打印于避车台上（避车台上无法涂刷时可打印与避车台处的人行道上）。编号顺序：顺里程方向，第一个桥台为０，第１个桥墩为１，依次类推。(式样见示意图)
6、桥涵水位观测标。桥梁水位观测标应设于主河道之墩台侧面上游处，标高由墩台顶标高引出，应标出设计洪水位和历史最高洪水位及发生的年月日。涵渠水位观测标设在涵渠上游左侧，以基础顶面为零点(式样见示意图)。
7、桥梁“禁行”标志。有标牌时打于标牌上，无标牌时，可打在桥头挡碴墙上或桥头人行道板上。(式样见示意图)
8、隧道里程标。隧道里程标可打印在隧道洞门边框上距地面1.5m高处，应标明起、迄里程及全长。(式样见示意图)
9、避车洞标志。避车洞指示标打印于避车洞两侧距避车洞中心10m、距地面1.5m的位置，箭头指向避车洞。(式样见示意图)
10、隧道“禁行”标志打于隧道进出口洞门两侧。(式样见示意图)
11、 “禁止堆载”在栏杆扶手每隔50m喷涂红色字样（黑体字，字高50mm）一处，不足50m喷涂一处。
12、铁路局列入重点的桥应在警戒水位线上游侧用红色标示“监视水位”、“限速水位”、“封锁水位”等字样。标线、数字、文字应醒目，规整。警戒水位线以水标尺为中心每侧长 50cm，宽 1.5cm，用红色表示。
