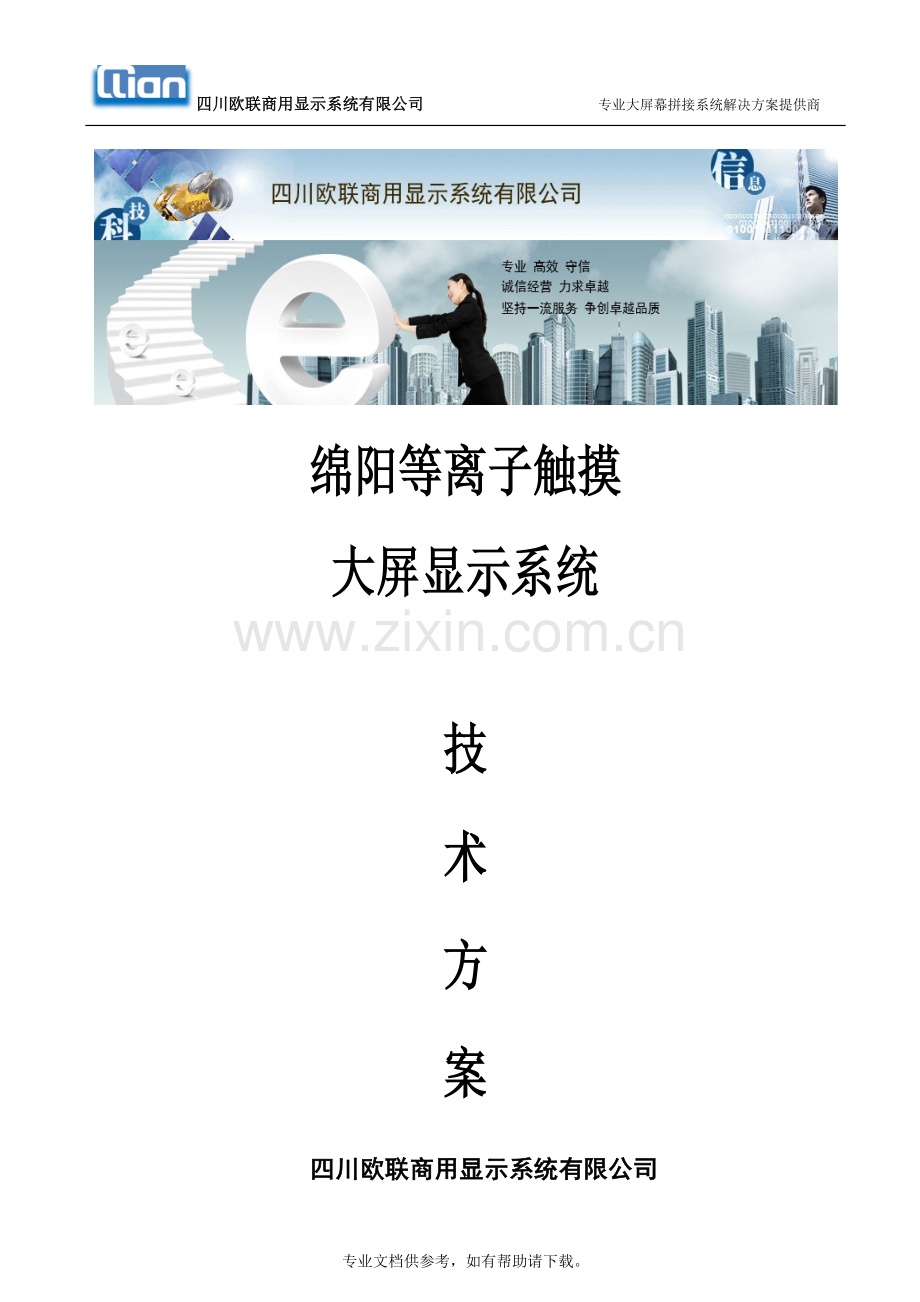

四川欧联商用显示系统有限公司 专业大屏幕拼接系统解决方案提供商

绵阳等离子触摸
大屏显示系统

技
术
方
案
四川欧联商用显示系统有限公司

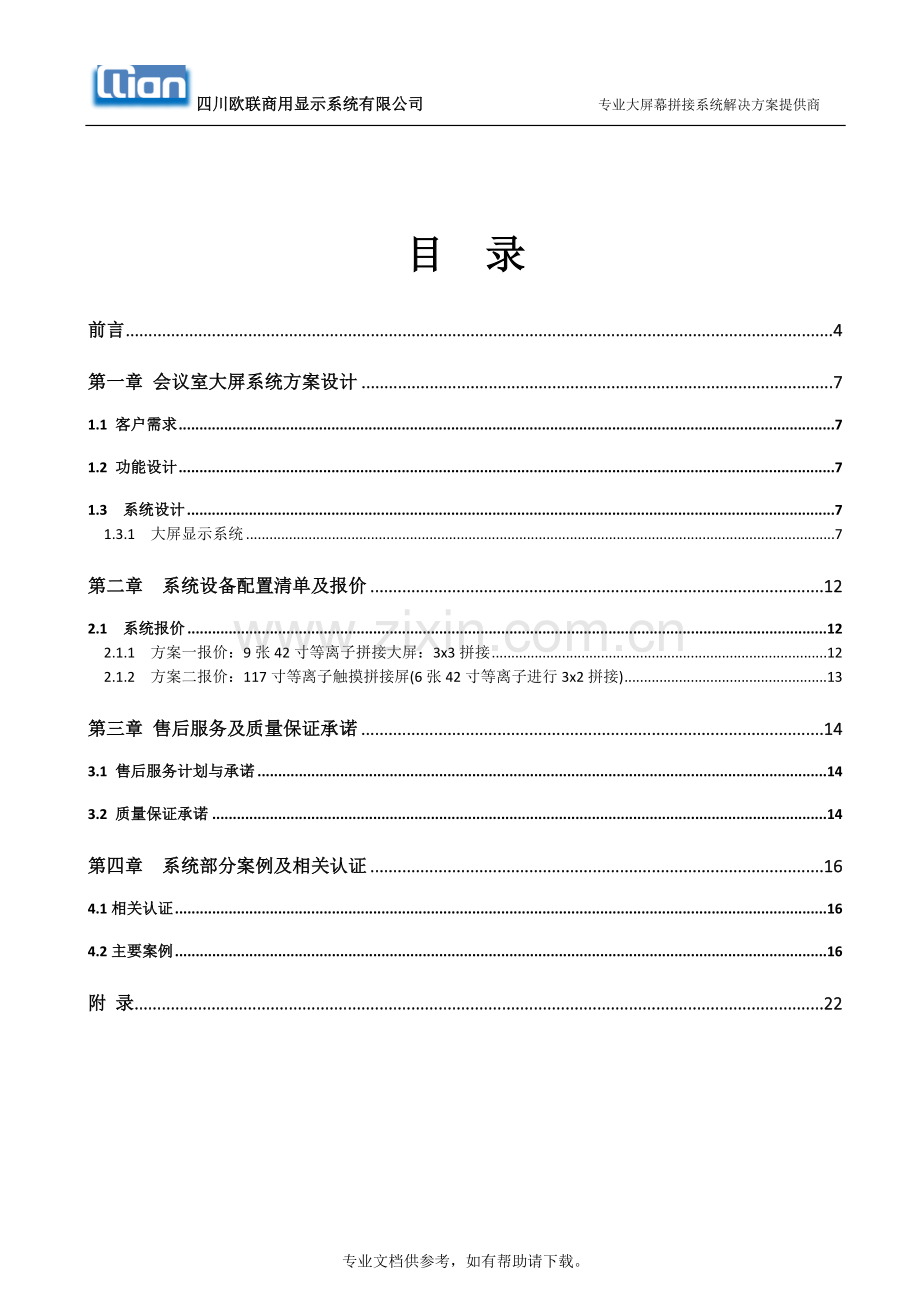

目 录
前言 4
第一章 会议室大屏系统方案设计 7
1.1 客户需求 7
1.2 功能设计 7
1.3 系统设计 7
1.3.1 大屏显示系统 7
第二章 系统设备配置清单及报价 12
2.1 系统报价 12
2.1.1 方案一报价：9张42寸等离子拼接大屏：3x3拼接 12
2.1.2 方案二报价：117寸等离子触摸拼接屏(6张42寸等离子进行3x2拼接) 13
第三章 售后服务及质量保证承诺 14
3.1 售后服务计划与承诺 14
3.2 质量保证承诺 14
第四章 系统部分案例及相关认证 16
4.1相关认证 16
4.2主要案例 16
附 录 22

前言
0.1 欧联公司介绍
四川欧联商用显示系统有限公司成立于2013年，总投资2亿元人民币，由四川联舰科技投资有限公司和长虹集团控股子公司韩国ORION株式会社共同投资建立。是中国目前拥有前端资源
（LCD/PDP/MLCD/MPDP）最全的系列化商用显示器件（模组）及系统整机制造企业。
公司总部座落于中国科技城－绵阳，生产基地规划占地300亩，目前拥有员工160名，其中高级技术专家55名，外籍专家16名 。公司拥有韩国ORION株式会社在等离子及DID视频显示领域全部的技术和专利。公司秉承“融汇、务实、高效、创新”的企业精神和“携手共赢、开拓未来、同创价值”的服务理念。依托国内专业的生产制造技术及成本控制，努力打造中国最大商用显示系统专业化生产公司。
0.2设计依据
本方案引用的主要技术标准如下：
· GB50169-92 《电气装置安装工程施工及验收规范》
· GB1245-87 《电气件暗装用面板、调整板和接线盒》
· GB50169-93 《电气装置安装工程接地装置施工及验收规范》
· GB50034-95 《低压配电设计规范》
· GB50034-95 《工业企业照明设计规范》
· DBJ08-47-95 《智能建筑设计标准》
· SJ/T11141 《LED显示屏通用规范》
· GB2421 《电工电子产品基本环境试验规则 总则》
· GB2422 《电工电子产品基本环境试验规则 名称术语》
· GB2423.1 《电工电子产品基本环境试验规则 低温试验方法》
· GB2423.2 《电工电子产品基本环境试验规则 高温试验方法》
· GB8898-88 《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》
· GBJ65-88 《工业与民用电力装置的接地设计规范》
· GBJ79-85 《工业企业通信接地设计规范》
· EZA-T4A-568 《民用建筑线缆标准》
· SDJ8-98 《电力设备接地设计技术规范》
·【厅堂扩声系统设计规范】GB50371-2006；
·【厅堂电声系统声学特性指标】GYJ25-86；
·【演出场所扩声系统的声学特性指标】WH/T18-2003；
·【中华人民共和国文化行业标准扩声系统声学特性指标】（GB/T4959-1995）；
·【民用建筑电气设计规范】JGJ/T16-92；
·【厅堂扩声特性测量方法】GB/T4959-1995；
·【30MHz—1GHz声音和电视信号电缆分配系统规范】；
·【声系统设备互连的优选配接值】GB14197-93；
·【厅堂混响时间测量规范】GBJ76-84；
·【声学语言清晰度测试方法】GB/T15508-1992；
·【电气装置安装工程施工及验收规范】GBJ232-90,92；
·【工业企业通信接地设计规范】GBJ79-85；
·【电影院视听环境技术要求】GB/T 3557-94；
·【建筑设计防火规范】GB/J 16-87(1997版)
·【建筑装饰工程施工及验收规范】JGJ 73-91
·【客观评价厅堂语言可懂度的RASTI法】GB/T14476-93
·【数字立体声电影院技术规范】——电字[1999]第193号文
·【剧场建筑设计规范】JGJ57－2000／J67－2001
·【电影电视舞台灯具通用技术条件】GB/14076-93

0.3设计目标
l 运用网络通信与多媒体技术进行远程会议和业务培训等。
l 充分保障用户投资，建设的系统具有充足的升级、扩容能力，随时应变 用户未来的扩容需求。
l 具有良好的系统管理性、安全性，具有全局管理平台，具有健壮的安全的接入机制。
l 具有良好的系统兼容性。
0.4设计原则
Ø 经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
Ø 可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，具备迅速并恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
Ø 开放性
以现有成熟的产品为对象设计，同时还考虑到整体信息通信环境的现状和技术的发展趋势，具有开放性的接口，可方便控制维护。
Ø 追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
Ø 兼容性，充分保护用户投资
系统必需具有极强的兼容性，保留并充分兼容用户现有的视频会议设备，从而充分保护用户投资。 严格符合ITU-T H.323和IEFT SIP标准，可兼容系统中业已建设的华为标清终端。

第一章 会议室大屏系统方案设计
1.1 客户需求
会议室为大屏空间为：长2.8米、高1.55米。
同时配置音响系统；要求：功能完全、大方美观。

1550.0mm
显示区域

2800.0mm

1.2 功能设计
本设计中所要达成的目标如下：
1． 不论是播放PPT还是视频时均可以实现优质的视频显示功能；
2． 根据现场的结构环境，设计出最佳的音响系统。
3． 视频源可以进行台式电脑、笔记本进行切换。
1.3 系统设计
1.3.1 大屏显示系统
根据现场空间大小限定，拟定以下2套方案以供选择。
1. 9张42寸等离子进行3x3拼接：2770.2mm x 1562.1mm
2. 117寸等离子触摸拼接屏(由6张42寸等离子进行3x2拼接)：2881.1mm x 1241.4 mm
1.3.1.1方案一：9张42寸等离子拼接大屏：3x3拼接
拼接尺寸为：2770.2mm x 1562.1mm；最接近于客户尺寸需求！
特性：拼接缝隙全球最窄：1.8mm；屏体较薄，节省空间；色彩还原度高达97%；对比度高达10000：1；由于等离子设备是属于自发光原理，所以具有高动态清晰度、可视角度广、播放高速画面无滞后；受环境光影响小、使用方便、可以无限拼接。配备多点触摸系统。
针对本项目，对于室内非超大屏幕而言，缝隙的大小决定了感观效果。本方案是室内观看效果最佳！但由于使用屏体数量最多，所以成本也较高。

3x3 效果图（现场安装效果图）

1562.1mm

2770.2mm

主要参数
产品描述
42拼接屏(等离子)
产品尺寸
42英寸
产品型号
LOM-4260
整机尺寸(mm)
923.4（W）x520.7(H)x73(D)
拼缝（mm）
1.8mm
最大分辨率
853x480
电源
100-240V 50/60Hz
功率
360W
点距（mm）
1.08(H)x1.08（V）
视角（度）
178/178
亮度（cd/m2）
1700 Cd/m2未覆膜
对比度
10000：1
响应时间
0.001ms
工作温度
0℃~35℃
工作湿度
20-70%
储存温度
-20℃~60℃
储存湿度
20-85%
净重
21.7Kg

VGA输入
x1
DVI输入
x1
AV输入
x1
VGA输出
x1
DVI输出
x1
AV输出
x1
图像处理
BIC
图像冻结
YES
数字技术降噪
YES

1.3.1.2方案二：117寸等离子触摸拼接屏(6张42寸等离子进行3x2拼接)
拼接尺寸为：2881.1mm x 1241.4 mm；同样接近于客户尺寸需求！
特性：支持多点触摸；拼接缝隙全球最窄：1.8mm；屏体较薄，节省空间；色彩还原度高达97%；对比度高达10000：1；由于等离子设备是属于自发光原理，所以具有高动态清晰度、可视角度广、播放高速画面无滞后；受环境光影响小、使用方便。配备光学多点触摸系统。
针对本项目，本方案集成了触摸系统、在大屏显示与触摸系统间寻求的一个平衡方案，同时由于使用屏体数量只有6张，所以成本不高。本方案是性价比最高的方案。
屏体参数同方案一。

触摸系统参数如下：
触摸方式
多点光学触摸
触摸响应时间
7-13ms
支持系统
Windows XP/Vista/7/8/Mac0S/Linux

117寸产品效果图(绵阳金家林软件园展厅实物图)

屏体显示区域为： 2770.2mm（宽）´1041.4mm(高)

整机尺寸为： 2882.8mm(宽) ´ 2038mm (高) （不含脚轮尺寸，脚轮高度可微调）
第二章 系统设备配置清单及报价
2.1 系统报价
以上2套方案分别报价如下：
2.1.1 方案一报价：9张42寸等离子拼接大屏：3x3拼接

2.1.2 方案二报价：117寸等离子触摸拼接屏(6张42寸等离子进行3x2拼接)

第三章 售后服务及质量保证承诺
我们的宗旨是用品质和服务为客户创造价值，用勤奋和认真为自己创造未来。公司把每一位客户都看作展示自己的窗口，为每一位客户都要提供贴心周致的服务。
3.1 售后服务计划与承诺
（1）现场工程师派驻
LED显示系统在试运行期间以及正式交付业主使用的头一周内，本公司派出工程师现场驻守，全程实时服务，帮助业主解决使用过程中的各种问题,确保业主方LED显示系统的操作使用顺利进入熟练正常状态。
（2）定期现场巡检
根据“预防为主“的原则，在质量保证期内，本公司将定期（首年头三个月，以后每六个月免费对显示屏进行巡检维护，以保证系统达到设计寿命。
（3）提供优惠的延伸技术服务
公司为客户提供免费的软件升级及联网服务，为客户提供优惠的显示屏移位、改型、增减及其它业主需要的后续相关技术服务。
3.2 质量保证承诺
（1）两年质保期
质量保证期：两年。在此期限内，本公司负责保养和维修合同规定的全部设备，对任何因产品设计、安装工艺、材料、产品质量造成的设备或部件损坏，进行无偿更换和维修。
（2）终身优惠维护
质量保证期后，本公司对本系统所实施的维护和修理也只收取器件工本费，不收取人工费，并且具体的器件工本费用标准由双方协商确定。
（3）提供免费备件
为保证对系统实施有效的保修维修维护服务，尽可能缩短系统停机时间，公司为客户提供一定数量的备品和备件。

第四章 系统部分案例及相关认证
4.1相关认证
Ø ISO9001：2008 质量管理体系认证
Ø ISO14001:2004 环境管理体系认证
Ø 国家强制性产品认证（CCC认证）

4.2主要案例

绵阳科博馆4楼主会议厅(5x10)

绵阳科博馆一楼展厅(3x4)

金家林软件园展厅（支持多点触摸2x3）

绵阳科技城孵化中心(117寸带触摸)

某企业会议室（2x3）

中国兵器集团陈列室

2012 CCBN展会

第62界中国教育装备展

韩国庆熙大学实验室

韩国某大学会场（2x3）

会大型演示厅(7x8)

附 录
暂无
