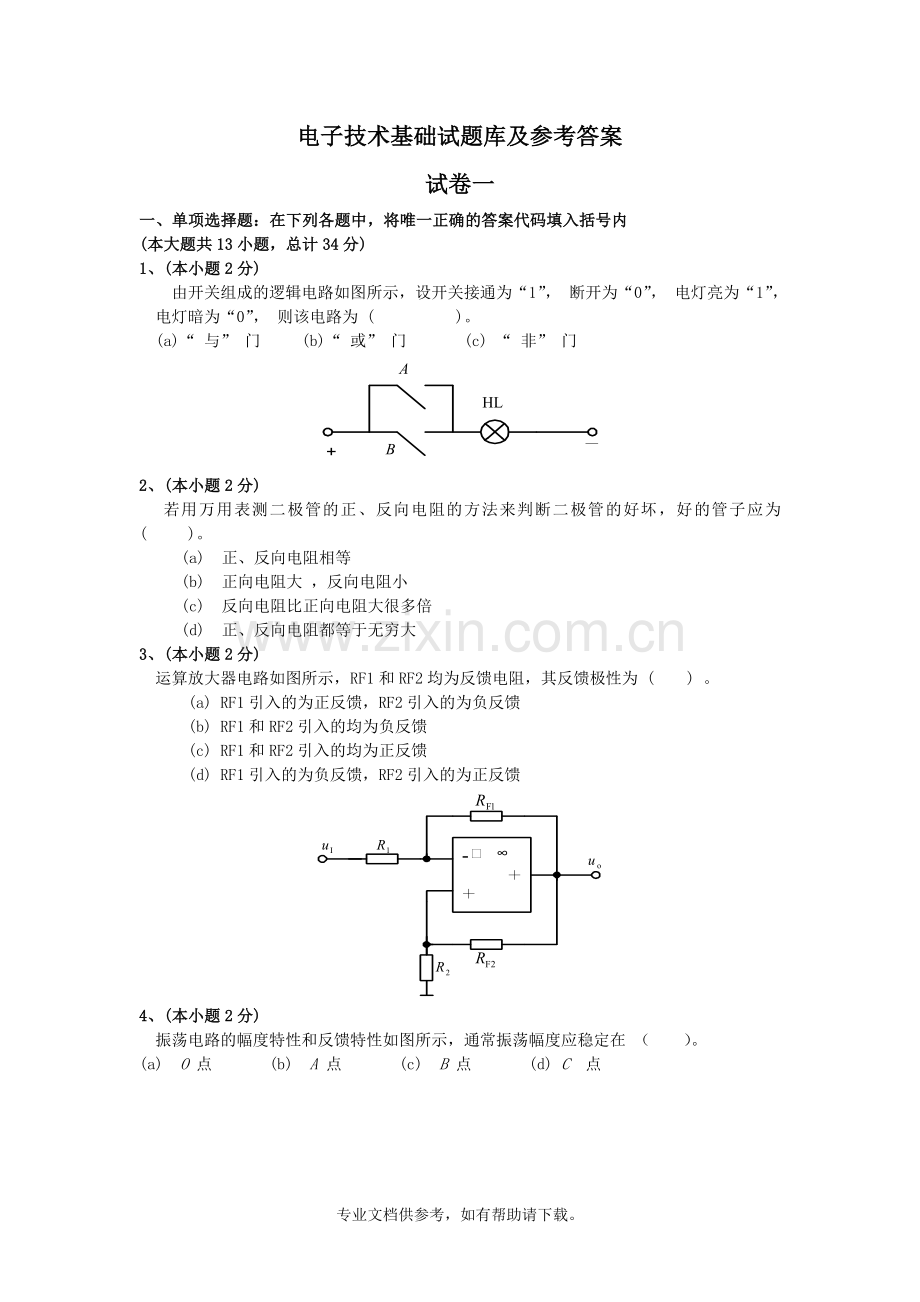

电子技术基础试题库及参考答案
试卷一
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计34分)
1、(本小题2分)
由开关组成的逻辑电路如图所示，设开关接通为“1”， 断开为“0”， 电灯亮为“1”， 电灯暗为“0”， 则该电路为 ( )。
(a)“ 与” 门 (b)“ 或” 门 (c) “ 非” 门

2、(本小题2分)
若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为( )。
(a) 正、反向电阻相等
(b) 正向电阻大 ，反向电阻小
(c) 反向电阻比正向电阻大很多倍
(d) 正、反向电阻都等于无穷大
3、(本小题2分)
运算放大器电路如图所示，RF1和RF2均为反馈电阻，其反馈极性为 ( ) 。
(a) RF1引入的为正反馈，RF2引入的为负反馈
(b) RF1和RF2引入的均为负反馈
(c) RF1和RF2引入的均为正反馈
(d) RF1引入的为负反馈，RF2引入的为正反馈

4、(本小题2分)

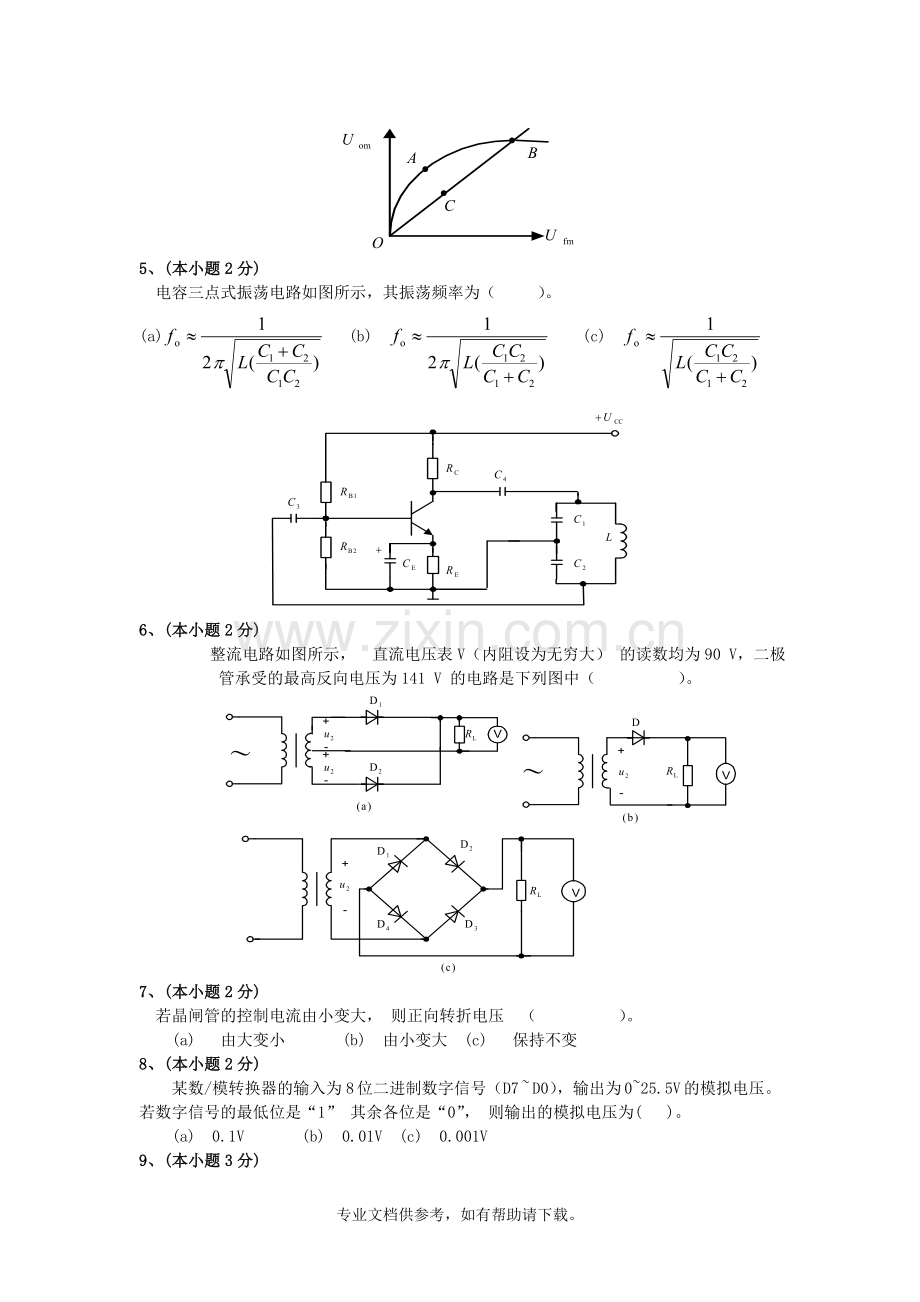

振荡电路的幅度特性和反馈特性如图所示，通常振荡幅度应稳定在 （ ）。
(a) O 点 (b) A 点 (c) B 点 (d) C 点

5、(本小题2分)
电容三点式振荡电路如图所示，其振荡频率为（ ）。
(a) (b) (c)

6、(本小题2分)
整流电路如图所示， 直流电压表V（内阻设为无穷大） 的读数均为90 V，二极管承受的最高反向电压为141 V 的电路是下列图中（ ）。

7、(本小题2分)
若晶闸管的控制电流由小变大， 则正向转折电压 （ ）。
(a) 由大变小 (b) 由小变大 (c) 保持不变
8、(本小题2分)
某数/模转换器的输入为8 位二进制数字信号（D7 ~ D0），输出为 0~25.5V 的模拟电压。若数字信号的最低位是“1” 其余各位是“0”， 则输出的模拟电压为( )。
(a) 0.1V (b) 0.01V (c) 0.001V
9、(本小题3分)
电路如图所示，已知UCC＝12V，RC＝3kW，β＝40且忽略UBE,若要使静态时UCE＝9V，则RB 应取（ ）。
(a) 600 kW (b) 240 kW (c) 480 kW (d) 360 kW

10、(本小题3分)
逻辑电路如图所示，输入为 X，Y ，同它功能相同的是（ ）。
(a) 可控RS 触发器 (b) JK 触发器 (c) 基本RS 触发器 (d) T 触发器

11、(本小题4分)
图示逻辑电路的逻辑式为( )。
(a) A+B (b) (c) AB+

12、(本小题4分)
电路如图所示， D1，D2 均为理想二极管， 设 U1 =10 V，ui = 40 sinωtV, 则输出电压 uO 应为 ( )。
(a) 最大值为 40V，最小值为 0V
(b) 最大值为 40V，最小值为 +10V
(c) 最大值为 10V，最小值为 －40V
(d) 最大值为 10V，最小值为 0V

13、(本小题4分)
电路如图所示负载电流iL与输入电压ui 的关系为 ( )。
(a) -ui / (RL+Ro) (b) ui / RL (c) ui / Ro (d) ui / (RL+Ro)

二、非客观题:( 本大题8分 )
整流电路如图所示 ， 二极管为理想元件， 变压器原边电压有效值 为220V， 负载电 阻。 变压器变比 .试 求:
(1) 变压器副边电压有效值;
(2) 负载电阻 上电流平均值 ;
(3) 在下表列出的常用二极管中选出哪种型号的二极管合适 。

三、非客观题:( 本大题8分 )
试证明逻辑等式： A+B+C=B+C+A
四、非客观题:( 本大题8分 )
电路如图 1 所示， 交流电压的波形如图 2 所示 ，画出当控制角a= 90° 时，负载电阻RL两端电压 UO的波形。

五、非客观题:( 本大题10分 )
比较器电路如图所示，，运放输出的饱和电压为， 要求：
(1) 画出传输特性；
(2) 若， 画出的波形 。

六、非客观题:(本大题10分)
逻辑电路如图所示， 各D 触发器的初始状态均为“0”， 已知C 脉冲的波形，分别画出各触发器输出 ，，的波形。

七、非客观题:(本大题11分 )
放大电路如图所示，晶体管 的，的，两管的， 要求 (1) 计算该多级放大电路的输入电阻 和输出电阻 ; (2) 计 算 和 时 的 各 是 多 少。

八、非客观题:(本大题11分 )
电路高精度数据放大器如图所示 ， 各电阻阻值如图所示， 试估算电压放大倍数。

试卷一参考答案
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计34分)
1、(本小题2分) (b)
2、(本小题2分) (c)
3、(本小题2分) (d)
4、(本小题2分) (c)
5、(本小题2分) (b)
6、(本小题2分) (c)
7、(本小题2分) (a)
8、(本小题2分) (a)
9、(本小题3分) (c)
10、(本小题3分) (b)
11、(本小题4分) (c)
12、(本小题4分) (d)
13、(本小题4分) (c)
二、非客观题:
( 本 大 题8分 )
(1)
(2)
(3)
选 。
三、非客观题:
( 本 大 题8分 )
A+B+C=
=
= =B+C+A
四、非客观题:
( 本 大 题8分 )
的 波 形 如 下 图 所 示。

五、非客观题: ( 本 大 题10分 )

六、非客观题:( 本 大 题10分 )

七、非客观题:( 本 大 题11分 )
(1)
(2)

若 则
若
八、非客观题:( 本 大 题11分 )
AU =
要 点： uO2 = (uI1 －uI2) =100 (uI1 －uI2 )
uO = －uO1 ＋uO2= －100 (uI1 －uI2 )
因 此 AU = ( 倍)
试卷二
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计28分)
1、(本小题2分)
已 知 某 晶 体 管 处 于 放 大 状 态， 测 得 其 三 个 极 的 电 位 分 别 为 6V、9V 和 6.3V， 则 6V所 对 应 的 电 极 为（ ）。
(a) 发 射 极 (b) 集 电 极 (c) 基 极
2、(本小题2分)
晶 体 管 的 开 关 作 用 是 ( )。
(a) 饱 合 时 集— 射 极 接 通， 截 止 时 集— 射 极 断 开
(b) 饱 合时 集— 射 极 断 开， 截 止 时 集— 射 极 接 通
(c) 饱 合 和 截 止 时 集— 射 极 均 断 开
3、(本小题2分)
由 开 关 组 成 的 逻 辑 电 路 如 图 所 示， 设 开 关 接通 为“1”， 断 开 为“0”， 电 灯 亮 为“1”， 电 灯 暗 为“0”， 则 该 电 路 为( )。
(a)“ 与” 门 (b)“ 或” 门 (c) “ 非” 门

4、(本小题2分)
T 形 电 阻 网 络 D/A 转 换 器 是 由（ ）组 成。
(a) T 形 电 阻 网 络 和 集 成 运 算 放 大 器
(b) T 形 电 阻 网 络 和 触 发 器
(c) T 形 电 阻 网 络 和 振 荡 器
5、(本小题2分)
电 路 如 图 所 示，设 二 极 管 D1 ，D2，D3 的 正 向 压 降 忽 略 不 计，则 输 出 电 压 uO =（ ）。
(a) －2V (b) 0V (c) 6V (d) 12V

6、(本小题2分)
在 运 算 放 大 器 电 路 中， 引 入 深 度 负 反 馈 的 目 的 之 一 是 使 运 放 ( )。
(a) 工 作 在 线 性 区 ， 降 低 稳 定 性
(b) 工 作 在 非 线 性 区 ， 提 高 稳 定 性
(c) 工 作 在 线 性 区 ， 提 高 稳 定 性
7、(本小题2分)
一 个 正 弦 波 振 荡 器 的 反 馈 系 数 ，若 该 振 荡 器 能 够 维 持 稳 定 振 荡，则 开 环 电 压 放 大 倍 数 必 须 等 于 （ ）。
(a) (b) (c)
8、(本小题2分)
整 流 电 路 如 图1 所 示，输 入 电 压，输 出 电 压 的 波 形 是 图2中( )。

9、(本小题2分)
若 晶 闸 管 的 控 制 电 流 由 大 变 小， 则 正 向 转 折 电 压 （ ）。
(a) 由 大 变 小 (b) 由 小 变 大 (c) 保 持 不 变
10、(本小题2分)
晶 闸 管 导 通 后， 其 正 向 压 降 约 等 于 （ ）。
(a) 零 (b) 0.3 V (c) 1 V 左 右
11、(本小题2分)
某 数/模 转 换 器 的 输 入 为 8 位 二 进 制 数 字 信 号（D7 ~ D0)，输 出 为 0~25.5V 的 模 拟 电 压。若 数 字 信 号 的 最 低 位 是“1” 其 余 各 位 是“0”， 则 输 出 的 模 拟 电 压 为( )。
(a) 0.1V (b) 0.01V (c) 0.001V
12、(本小题3分)
图 示 电 路， 已 知 晶 体 管，，， 忽 略UBE，如 要 将 集 电 极 电 流 IC 调 整 到1.5 mA，RB 应 取 ( )。
(a) 480 kW (b) 120 kW (c) 240 kW (d) 360kW

13、(本小题3分)
逻 辑 电 路 如 图 所 示，输 入 为 X，Y ，同 它 功 能 相 同 的 是（ ）。
(a) 可 控 RS 触 发 器 (b) JK 触 发 器 (c) 基 本 RS 触 发 器 (d) T 触 发 器

二、非客观题:
( 本 大 题8分 )
电 路 如 图 所 示， 输 入 电 压， 运 算 大 器 的 输 出 电 压 饱 和 值 为， 电 阻， 试 求：
(1) 开 关 , 均 打 开 时， 输 出 电 压 ;
(2) 开 关 打 开, 合 上 时， 输 出 电 压 ;
(3) 开 关, 均 合 上 时， 输 出 电 压 ;

三、非客观题:
( 本 大 题8分 )
整 流 电 路 如 图 所 示 ， 二 极 管 为 理 想 元 件，已 知 负 载 电 阻，负 载 两 端 直 流 电 压试 求：
(1) 交流 电 压 表 和 交 流 电 流 表(A) 的 读 数 (设 电 压 表 内 阻 为 无 穷 大， 电 流 表 内 阻 为
零 )。
(2) 在 下 表 中 选 出合 适 型 号 的 二 极 管。

四、非客观题:
( 本 大 题8分 )
已知逻辑电路输入A，B，C及输出F的波形如图所示，试分别列出状态
表，写出逻辑式，画出逻辑图。

五、非客观题:
( 本 大 题8分 )
试 化 简 逻 辑 式：
六、非客观题:
( 本 大 题8分 )
图 示 电 路 中，J，K，M，N 四点 中 哪 两 点 连 接 起 来， 可 以 提 高 这 个 电 路 的 输 入 电 阻， 并 判 断 级 间反 馈 极 性（ 正， 负 反 馈） 和 类 型。

七、非客观题:
( 本 大 题10分 )
逻 辑 电 路 如 图 所 示，若 各 触 发 器 的 初 始 状 态 为“1”， 已 知 C 脉 冲 波 形，试 画 出 输 出 ， 及 的 波 形， 并 说 明 它 属 何 种 类 型 计 数 器（计 数 器 的 类 型 是 指 几 进 制， 同 步 还 是 异 步， 加 法 还 是 减 法 ）。

八、非客观题:
( 本 大 题11分 )
某 固 定 偏 置 放 大 电 路， 已 知UCC=12V，UBE=0.7V，UCE=5V，IC=2 mA，采 用β=50 的3DG6 晶 体 管， 要 求：(1) 画 出 固 定 偏 置 放 大 电 路; (2) 计 算RB 和RC 的 阻 值; (3) 若 换 用 β=70 的 同 型 号 晶 体 管， 其 他 参 数 不 变, 试 问IC 和UCE 等 于 多 少？
九、非客观题:
( 本 大 题11分 )
电 路 如 图 所 示， 其 稳 压 管 的 稳 定 电 压 ， 正 向 压 降 忽 略 不 计， 输 入 电 压 ， 参 考 电 压 ， 试 画 出 输 出 电 压 的 波 形。

试卷二参考答案
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计28分)
1、(本小题2分)
( a )
2、(本小题2分)
(a)
3、(本小题2分)
(b)
4、(本小题2分)
( a )
5、(本小题2分)
( a )
6、(本小题2分)
(c)
7、(本小题2分)
(c)
8、(本小题2分)
(a)
9、(本小题2分)
(b)
10、(本小题2分)
(c)
11、(本小题2分)
( a )
12、(本小题3分)
(a)
13、(本小题3分)
( b )
二、非客观题:
( 本 大 题8分 )
(1) 开 关 ， 均 打 开 时， 运 放 开 环，输 出 电 压
(2) 开 关 打 开 合 上 时， 输 出 电 压
(3) 开 关 ， 均 合 上 时， 输 出 电 压 。
三、非客观题:
( 本 大 题8分 )

(V)的 读 数 为 33.33V

(A) 的 读 数 为0.167A

因 此 选。
四、非客观题:
( 本 大 题8分 )
逻 辑 式： º
逻 辑 图：

逻 辑 状 态 表
A
B
C
F
0
0
0
1
1
0
0
0
1
1
0
0
1
1
1
0
0
1
0
0
1
0
1
0
0
0
1
0
0
1
1
0

五、非客观题:
( 本 大 题8分 )

六、非客观题:
( 本 大 题8分 )
K，N 两 点 连 接 起 来， 引 入 串 联 电 压 负 反 馈，可 提 高 输 入 电 阻。
七、非客观题:
( 本 大 题10分 )

三 位 二 进 制 异 步 减 法 计 数 器
八、非客观题:
( 本 大 题11分 )
(1) 固 定 偏 置 放大 电 路， 如 下 图：

(2) 由 得

又 由 得
(3) 由 得

九、非客观题:
( 本 大 题11分 )

试卷三
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计31分)
1、(本小题2分)
由 开 关 组 成 的 逻 辑 电 路 如 图 所 示， 设 开 关 A、B 分 别 有 如 图 所 示 为 “0”和 “1”两 个 状 态，则 电 灯 亮 的 逻 辑 式 为( )。
(a) F ＝ AB＋ (b) F＝＋AB (c) F＝ ＋

2、(本小题2分)
电 路 如 图 所 示，设 电 压 表 V 的 内 阻 为 无 穷 大，R=10kW，二 极 管 D 的 型 号 为 2CP10， 则 V 的 读 数 约 为（ ）。
(a) 0.7V (b) 0.3V (c) 1V

3、(本小题2分)
运算放大器电路如图所示，该电路中反馈极性和类型为 ( )。
(a) 串联电压负反馈 (b) 串联电流负反馈
(c) 并联电压负反馈 (d) 并联电流负反馈

4、(本小题2分)
单 相 桥 式 整 流 电 路 如 图1所 示， 变 压 器 副 边 电 压 的 波 形 如 图2 所 示， 设 四 个 二
极 管 均 为 理 想 元 件，则 二 极 管 两 端 的 电 压 的 波 形 为 图3中（ ）。

5、(本小题2分)
若 晶 闸 管 的 控 制 电 流 由 小 变 大， 则 正 向 转 折 电 压 （ ）。
(a) 由 大 变 小 (b) 由 小 变 大 (c) 保 持 不 变
6、(本小题2分)
逻 辑 图 和 输 入 A，B 的 波 形 如 图 所 示， 分 析 在 t1 时 刻 输 出 F 为( )。
(a) “1” (b) “0” (c) 任 意

7、(本小题2分)
模/数 转 换 器 的 分 辨 率 取 决 于（ ）。
(a) 输 入 模 拟 电 压 的 大 小，电 压 越 高，分 辨 率 越 高
(b) 输 出 二 进 制 数 字 信 号 的 位 数，位 数 越 多 分 辨 率 越 高
(c) 运 算 放 大 器 的 放 大 倍 数，放 大 倍 数 越 大 分 辨 率 越 高
8、(本小题2分)
数/模 转 换 器 的 分 辨 率 取 决 于 （）。
(a) 输 入 的 二 进 制 数 字 信 号 的 位 数， 位 数 越 多 分 辨 率 越 高
(b) 输 出 的 模 拟 电 压 的 大 小， 输 出 的 模 拟 电 压 越 高， 分 辨 率 越 高
(c) 参 考 电 压 UR 的 大 小，UR 越 大， 分 辨 率 越 高
9、(本小题3分)
电 路 如 图 所 示，晶体管β=50，UBE＝0.6 V，RB＝72 kW，RC＝1.5 kW， UCC＝9V，当RW＝0时，晶体管处于临界饱和状态，正常工作时静态集电极电流
IC Q 应等于3 mA，此时应把RW 调整为( )。
(a) 100 kW (b) 72 kW (c) 68 kW (d) 86 kW

10、(本小题3分)
逻 辑 电 路 如 图 所 示， 当 A=“0”，B=“1” 时， 脉 冲 来 到 后 触 发 器 ( )。
(a) 具 有 计 数 功 能 (b) 保 持 原 状 态 (c) 置“0” (d) 置“1”

11、(本小题3分)
已 知 某 晶 体 管 的 穿 透 电 流 ICEO = 0.32mA， 集 基 反 向 饱 和 电 流 ICBO = 4μA， 如 要 获 得 2.69 mA的 集 电 极 电 流， 则 基 极 电 流 IB 应 为（ ）。
(a) 0.3mA (b) 2.4mA (c) 0.03mA
12、(本小题3分)
电 路 如 图 所 示， 电 容 远 大 于 和 ， 其 中 满 足 自 激 振 荡 相 位 条 件 的 是 下 列 图 中（ ）。

13、(本小题3分)
电 路 如 图 所 示，参 数 选 择 合 理，若 要 满 足 振 荡 的 相 应 条 件， 其 正 确 的 接 法 是（ ）。
(a) 1 与 3 相 接， 2 与 4 相 接
(b) 1 与 4 相 接， 2 与 3 相 接
(c) 1 与 3 相 接， 2 与 5 相 接

二、非客观题:
( 本 大 题8分 )
整 流 滤 波 电 路 如 图 所 示， 二 极 管 为 理 想 元 件， 电 容 ，负 载 两 端 直 流 电 压 粒 载 电 阻 ， 试 求 : 变 压 器 副 边 电 压 有 效 值 并 在 下 表 中 选 出 合 适 型 号 的 二 极 管。

三、非客观题:
( 本 大 题8分 )
试 证 明 逻 辑 等 式：
四、非客观题:
( 本 大 题10分 )
比 较 器 电 路 如 图 所 示，，运 放 输 出 的 饱 和 电 压 为， 要 求：
(1) 画 出 传 输 特 性；
(2) 若， 画 出 的 波 形 。

五、非客观题:
( 本 大 题10分 )
电 路 如 图 所 示， 求 输 出 电 压 与 输 入 电 压 之 间 关 系 的 表 达 式。

六、非客观题:
( 本 大 题10分 )
已 知 逻 辑 电 路 畋 及A ，B，D 和C 脉 冲 的 波 形 如 图 所 示 ， 试 写 出 J，K 的 逻 辑 式 ， 并 列 出Q 的 状 态 表。

七、非客观题:
( 本 大 题10分 )
电 路 如 图 所 示，晶 体 管 T 为 硅 管，β＝40，=0.6 V， 要 求：(1) 估 算，，
； (2) 若TTL 集 成 门 的 电 源 电 压 为5 V， 则F 端 的 电 压 约 为 多 少？

八、非客观题:
( 本 大 题13分 )
放 大 电 路 如 图 所 示，晶 体 管 的 ，的，两 管 的
， 要求 (1) 计 算 该 多 级 放 大 电 路 的 输 入 电 阻 和 输 出 电 阻 ; (2) 计 算 和 时 的 各 是 多 少。

试卷三参考答案
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共13小题，总计31分)
1、(本小题2分)
(c)
2、(本小题2分)
( a )
3、(本小题2分)
(a)
4、(本小题2分)
(b)
5、(本小题2分)
(a)
6、(本小题2分)
(b)
7、(本小题2分)
( b )
8、(本小题2分)
( a )
9、(本小题3分)
(c)
10、(本小题3分)
( a )
11、(本小题3分)
( c )
12、(本小题3分)
(c)
13、(本小题3分)
(a)

二、非客观题:
( 本 大 题8分 )

因 此 选
三、非客观题:
( 本 大 题8分 )

四、非客观题:
( 本 大 题10分 )

五、非客观题:
( 本 大 题10分 )

要 点：

六、非客观题:
( 本 大 题10分 )
逻 辑 式
状 态 表

C
A
B
D
J= K
Q
0
1
0
0
1
0
1
1
0
0
1
1
2
1
1
1
0
1
3
0
0
1
1
0
4
1
0
0
1
1

七、非客观题:
( 本 大 题10分 )
八、非客观题:
( 本 大 题13分 )
(1)
(2)

若 则
若
试卷四
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共11小题，总计32分)
1、(本小题2分)
由 开 关 组 成 的 逻 辑 电 路 如 图 所 示， 设 开 关 A、B 分 别 有 如 图 所 示 为 “0”和 “1”两 个 状 态，则 电 灯 亮 的 逻 辑 式 为( )。
(a) F ＝ AB＋ (b) F＝＋AB (c) F＝ ＋

2、(本小题2分)
某 数/模 转 换 器 的 输 入 为 8 位 二 进 制 数 字 信 号（D7 ~ D0)， 输 出 为 0~25.5V 的 模 拟 电 压。若 数 字 信 号 的 最 高 位 是“1” 其 余 各 位 是“0”， 则 输 出 的 模 拟 电 压 为（）。
(a) 1V (b) 12.8V (c) 13.8V
3、(本小题3分)
电路如图所示，已知UCC＝12V，RC＝3kW，β＝40且忽略UBE,若要使
静态时UCE＝9V，则RB 应取（ ）。
(a) 600 kW (b) 240 kW (c) 480 kW (d) 360 kW

4、(本小题3分)
逻 辑 电 路 如 图 所 示， 当 A=“0”，B=“1” 时， 脉 冲 来 到 后 触 发 器 ( )。
(a) 具 有 计 数 功 能 (b) 保 持 原 状 态 (c) 置“0” (d) 置“1”

5、(本小题3分)
电路如图所示，欲使后级c 点向前级引入负反馈，则应( )。
(a) c端和b端连接 (b)c端和d 端连接 (c)c端和a 端连接

6、(本小题3分)
电路如 图 所 示，RF引入的反馈为 ( ) 。
(a) 正反馈 (b)串联电压负反馈
(c) 并联电压负反馈 (d)并联电流负反馈

7、(本小题3分)
电 路 如 图 所 示，参 数 选 择 合 理，若 要 满 足 振 荡 的 相 应 条 件， 其 正 确 的 接 法 是（ ）。
(a) 1 与 3 相 接， 2 与 4 相 接
(b) 1 与 4 相 接， 2 与 3 相 接
(c) 1 与 3 相 接， 2 与 5 相 接

8、(本小题3分)
电 路 如 图 所 示，电 容 远 大 于 和 其 满 足 自 激 振 荡 相 位 条 件 的 是 下 列 图 中（ )。

9、(本小题3分)
整 流 电 路 如 图 所 示， 正 确 的 电 路 是 下 图 中 （ ）。

10、(本小题3分)
晶 闸 管 的 主 要 参 数 之 一 是 正 向 平 均 电 流， 现 通 过 晶 闸 管 的 是 正 弦 半 波 电 流， 该 正 弦 半 波 电 流 已 达 到 该 管 正 常 工 作 允 许 的 最 大 电 流， 那 么 该 正 弦 半 波 电 流 最 大 值 与 之 间 的 关 系 是 （ ）。
(a) (b) (c)
11、(本小题4分)
电 路 如 图 所 示， D1，D2 均 为 理 想 二 极 管， 设 U1 =10 V，ui = 40 sinωtV, 则 输 出 电 压 uO 应 为 ( )。
(a) 最 大 值 为 40V，最 小 值 为 0V
(b) 最 大 值 为 40V，最 小 值 为 +10V
(c) 最 大 值 为 10V，最 小 值 为 －40V
(d) 最 大 值 为 10V，最 小 值 为 0V

二、非客观题:
( 本 大 题8分 )
图 示 放 大 电 路 中， 三 极 管 的=50，UBE=0.6 V 输 入 中 频 信 号 。 试 问：(1) 当 时， 三 极 管 的 发 射 结 是 否 处 于 反 向 偏 置？ 为 什 么？ (2) 若 电 阻 开 路， 和 各 是 多 少？

三、非客观题:
( 本 大 题8分 )
已 知 逻 辑 电 路 图 及 C 脉 冲 波 形， 试 画 出 输 出 ， 的 波 形（设， 的 初 始 状 态 均 为“0”）。

四、非客观题:
( 本 大 题10分 )
电 路 如 图 所 示，求 输 出 电 压 与 输 入 电 压 之 间 关 系 的 微 分 方 程 。

五、非客观题:
( 本 大 题10分 )
整 流 电 路 如 图 所 示， 它 能 够 提 供 两 种 整 流 电 压。 二 极 常 是 理 想 元 件，变 压 器 副 边 电 压 有 效 值 分 别 为，，，负 载 电 阻，， 试 求： (1)， 上 的 电 压 平 均值 、 ;
(2) 每 个 二 极 管 中 的 平 均 电 流 及 其 所 承 受 的 最 高 反 向 电 压。

六、非客观题:
( 本 大 题10分 )
逻 辑 电 路 如 图 所 示，写 出 逻 辑 式， 并 化 简 之。

七、非客观题:
( 本 大 题10分 )
逻 辑 电 路 图 如 图 所 示，试 写 出 各 触 发 J，K 的 逻 辑 式， 并 画 出 输 出 ， 和 Z 的 波 形（设， 初 始 状 态 均 为 “0”）。

八、非客观题:
( 本 大 题12分 )
电 路 如 图 所 示， 求 电 路 的 输 出 电 压 uO 。

试卷四参考答案

一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共11小题，总计32分)
1、(本小题2分)
(c)
2、(本小题2分)
( b )
3、(本小题3分)
(c)
4、(本小题3分)
( a )
5、(本小题3分)
(c)
6、(本小题3分)
(c)
7、(本小题3分)
(a)

8、(本小题3分)
(b)
9、(本小题3分)
(b)
10、(本小题3分)
(b)
11、(本小题4分)
( d )
二、非客观题:
( 本 大 题8分 )
(1) 不 处 于 反 向 偏 置。 因 静 态 时
(2) 开 路 死 区 电 压 故
三、非客观题:
( 本 大 题8分 )
状 态 表 波 形 图

四、非客观题:
( 本 大 题10分 )

要 点：

因此：
五、非客观题:
( 本 大 题10分 )

,

六、非客观题:
( 本 大 题10分 )

七、非客观题:
( 本 大 题10分 )

八、非客观题:
( 本 大 题12分 )
uO1 = uA= -9 V， uC = -2 V， i1 = -1 mA， iO = 0 uB = -6 V
运 用 叠 加 原 理。 u'O = + 4.5 V， u"O = - 6× V= -9 V
uO = u'O+ u"O = -4.5 V

试卷五
一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内
(本大题共8小题，总计23分)
1、(本小题2分)
由 开 关 组 成 的 逻 辑 电 路 如 图 所 示， 设 开 关 接通 为“1”， 断 开 为“0”， 电 灯 亮 为“1”， 电 灯 暗 为“0”， 则 该 电 路 为( )。
(a)“ 与” 门 (b)“ 或” 门 (c) “ 非” 门

2、(本小题2分)
某 数/模 转 换 器 的 输 入 为 8 位 二 进 制 数 字 信 号（D7 ~ D0)，输 出 为 0~25.5V 的 模 拟 电 压。若 数 字 信 号 的 最 低 位 是“1” 其 余 各 位 是“0”， 则 输 出 的 模 拟 电 压 为( )。
(a) 0.1V (b) 0.01V (c) 0.001V
3、(本小题3分)
图 示 电 路， 已 知 晶 体 管，，， 忽 略UBE，如 要 将 集 电 极 电 流 IC 调 整 到1.5 mA，RB 应 取 ( )。
(a) 480 kW (b) 120 kW (c) 240 kW (d) 360kW

4、(本小题3分)
逻 辑 电 路 如 图 所 示，输 入 为 X，Y ，同 它 功 能 相 同 的 是（ ）。
(a) 可 控 RS 触 发 器 (b) JK 触 发 器 (c) 基 本 RS 触 发 器 (d) T 触 发 器

5、(本小题3分)
由运算放大器组成的恒压源电路 如 图 所 示，图中电阻RF引入的反馈为 ( ) 。
(a)串联电压负反馈 (b)串联电流负反馈
(c)并联电压负反馈 (d)正反馈

6、(本小题3分)
电 路 如 图 所 示，欲 使 该 电 路 能 起 振，则 应 该 采 取 的 措 施 是 （ ）。
(a) 改 用 电 流 放 大 系 数β较 小 的 晶 体 管。
(b) 减 少 反 馈 线 圈 的 匝 数。
(c) 适 当 增 大 L 值 或 减 小 C 值。

7、(本小题3分)
整 流 电 路 如 图 所 示， 流 过 负 载 电 流 的 平 均 值 为 ，忽 略 二 极 管 的 正 向 压 降，则 变 压 器 副 边 电 流 的 有 效 值 为（ ）。
(a) (
