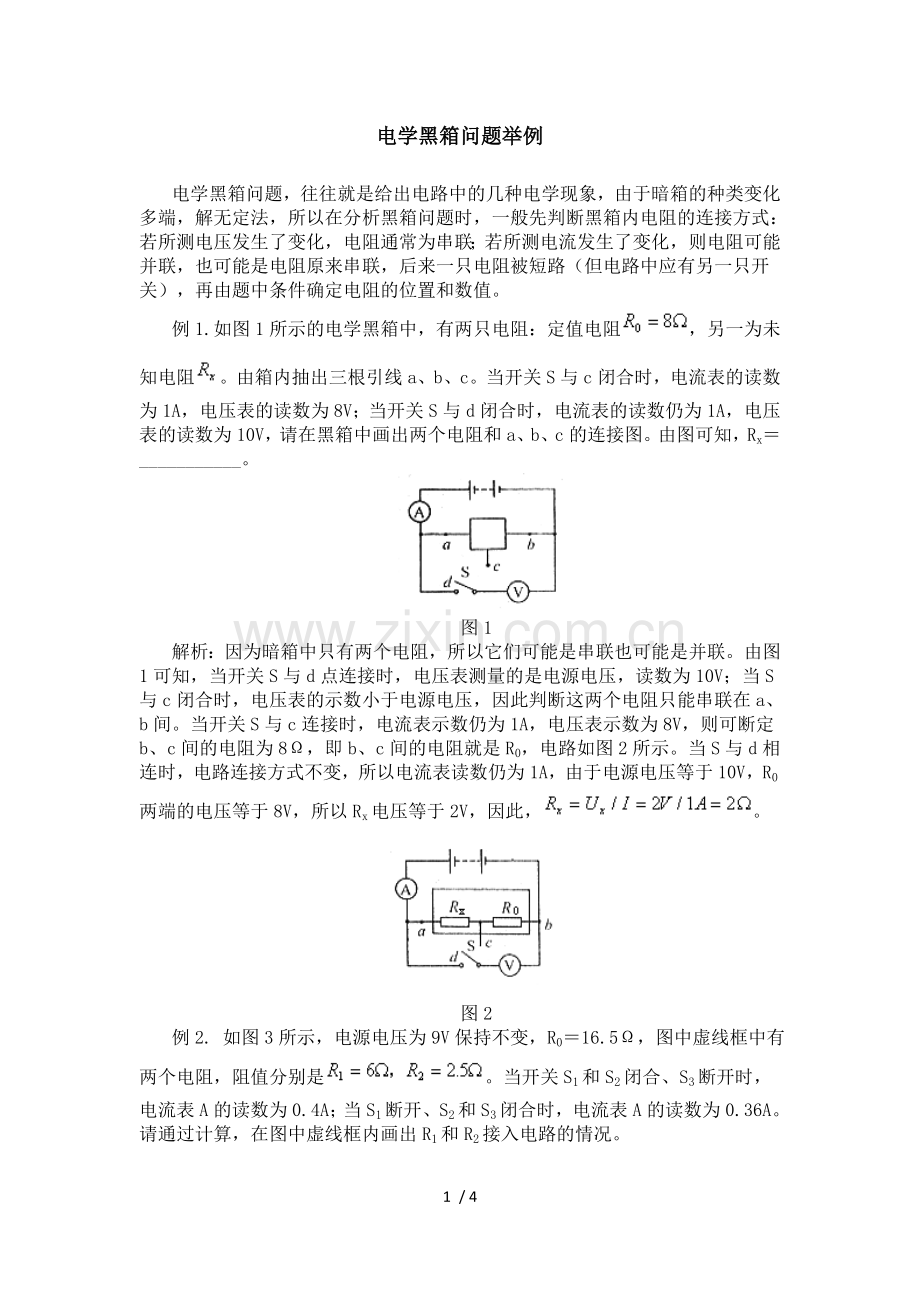

电学黑箱问题举例
电学黑箱问题，往往就是给出电路中的几种电学现象，由于暗箱的种类变化多端，解无定法，所以在分析黑箱问题时，一般先判断黑箱内电阻的连接方式：若所测电压发生了变化，电阻通常为串联；若所测电流发生了变化，则电阻可能并联，也可能是电阻原来串联，后来一只电阻被短路（但电路中应有另一只开关），再由题中条件确定电阻的位置和数值。
例1. 如图1所示的电学黑箱中，有两只电阻：定值电阻，另一为未知电阻。由箱内抽出三根引线a、b、c。当开关S与c闭合时，电流表的读数为1A，电压表的读数为8V；当开关S与d闭合时，电流表的读数仍为1A，电压表的读数为10V，请在黑箱中画出两个电阻和a、b、c的连接图。由图可知，Rx＝___________。

图1
解析：因为暗箱中只有两个电阻，所以它们可能是串联也可能是并联。由图1可知，当开关S与d点连接时，电压表测量的是电源电压，读数为10V；当S与c闭合时，电压表的示数小于电源电压，因此判断这两个电阻只能串联在a、b间。当开关S与c连接时，电流表示数仍为1A，电压表示数为8V，则可断定b、c间的电阻为8Ω，即b、c间的电阻就是R0，电路如图2所示。当S与d相连时，电路连接方式不变，所以电流表读数仍为1A，由于电源电压等于10V，R0两端的电压等于8V，所以Rx电压等于2V，因此，。

图2
例2. 如图3所示，电源电压为9V保持不变，R0＝16.5Ω，图中虚线框中有两个电阻，阻值分别是。当开关S1和S2闭合、S3断开时，电流表A的读数为0.4A；当S1断开、S2和S3闭合时，电流表A的读数为0.36A。请通过计算，在图中虚线框内画出R1和R2接入电路的情况。

图3
解析：根据题意，当开关S1和S2闭合、S3断开时，电流表A的读数为0.4A；由于电源电压是9V，根据欧姆定律公式I=U/R可知，电路中的电阻是R=U/I=9V/0.4A=22.5Ω。此时虚线框内应连接的电阻是，即R1的电阻值。当S1断开、S2和S3闭合时，电流表A的读数为0.36A。根据欧姆定律公式I=U/R可知，电路中的电阻是，此时虚线框内应连接的电阻是，此时恰好是。即是R1和R2串联。电路连接如图4所示。

图4
例3. 如图5所示，电压表示数为6V，要使电流表示数为1A，现有，，三个电阻，试在方框内选用合适的电阻，画出符合题意的电路图。

图5
解析：本题要求在方框内的等效电阻是6Ω，三个电阻不可能串联（因为每个电阻都大于6Ω），三个电阻也不可能是并联（因为总电阻小于6Ω），只有通过两个不同的电阻并联达到目的。不妨任意从R1、R2、R3三个电阻中选择两个电阻并联，让其等效电阻成为6Ω，计算结果只有让电阻R1与R2并联，其组成电路如图6所示。

图6
例4. 图7甲是一个密封盒，盒内是由2个电阻和一些导线组成的电路，电路与盒外的a、b、c、d四个接线柱相连，而接线柱b、c在盒内已用导线相连。某活动小组欲探究盒内两电阻的阻值和电路结构，他们使用的器材是：能输出稳定电压的电池组、量程是0~0.6A的电流表，阻值为5Ω的定值电阻R以及若干条导线，并组成图乙虚线框内所示的探测电路，图乙中m、n是从探测电路引出的两根导线。

甲 乙
图7
探测时，他们首先将m与n直接连接，观察到电流表的示数为0.6A，接下去的操作程序、方法和所得数据，记录在下表中：
与m、n相连的接线柱
电流表示数/A
m、n分接a、b接线柱
0.3
m、n分接c、d接线柱
0.2
m、n分接a、d接线柱
0.15
根据以上的操作和数据，写出主要的分析过程，并在图甲的盒子内画出盒内的电路图，并标出电阻值。
解析：根据将m、n直接连接，电流表的示数为0.6A，由欧姆定律U=IR可判断出电源电压为3V。
根据将m、n分接a、b两接线柱，电流表示数为0.3A，由欧姆定律可判断出a、b间应接有5Ω的电阻。
根据将m、n分接c、d两接线柱，电流表示数为0.2A，由欧姆定律可判断出c、d间应接有10Ω的电阻。
根据将m、n分接a、d两接线柱，电流表示数为0.15A，由欧姆定律可判断出a、d间应有15Ω的电阻。通过以上分析可得出盒内电路结构和求出两个电阻的阻值分别是Rab=5Ω，Rcd=10Ω。盒内电路如图8所示。

图8
