变电所岗位责任制大全.doc

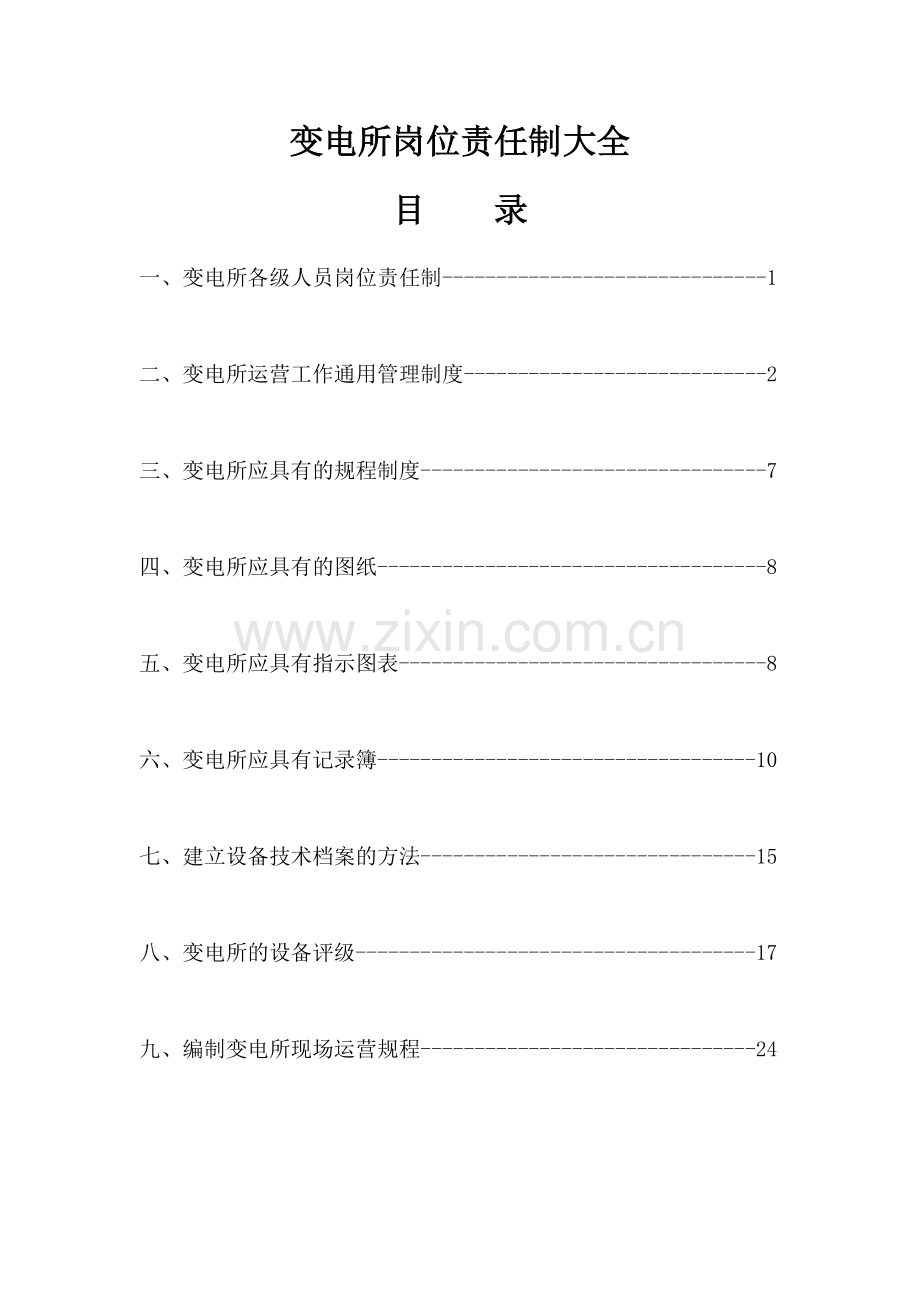

变电所岗位责任制大全目 录一、变电所各级人员岗位责任制-1二、变电所运营工作通用管理制度-2三、变电所应具有的规程制度-7四、变电所应具有的图纸-8五、变电所应具有指示图表-8六、变电所应具有记录簿-10七、建立设备技术档案的方法-15八、变电所的设备评级-17九、编制变电所现场运营规程-24一、变电所各级人员岗位责任制变电所所长的职责1）所长是全所的负责人，是变电所的安全第一责任者。全面负责本所的安全经济运营、设备管理、运营管理、文明生产、人员培训等工作，监督贯彻全所人员的岗位责任制。2）领导全所人员认真贯彻执行国家、行业和本单位下发的各种规章制度，加强安全思想教育，组织安全活动、主持本所事故、障碍调查分析。3）组织编制所内年、季、月安全生产工作计划，并贯彻完毕。组织本所安全活动，开展季节性安全检查，危险点分析，组织实行安全防患措施，并组织做好反事故演习。4）检查各种记录的填写执行情况，做好软件管理工作。5）遇较大的停电工作和较复杂的操作应亲自主持准备工作，认真配合电业部门设备考试工作，从操作和安全措施方面保证作业人员的人身安全和设备安全，保存好实验成绩单，作业过程中应到现场把关。6）组织全所人员技术、业务学习，并进行不定期考问、考核。7）组织好新建、扩建、改造设备及变电所设备全停电作业的投入准备工作，并参与验收。8）定期巡视设备，掌握设备运营状况、及时发现设备缺陷、督促尽快消除。9）检查操作票，工作票的执行情况，组织搞好全所设备维护、环境卫生、文明生产、所容所貌等工作。10）当变电所未设专责工程师时，负责专责工程师的职责工作。变电所专责工程师（技术员）职责1）变电所专责工程师是全所的技术负责人。2）监督检查现场规章制度执行情况，参与较大范围的停电工作和较复杂操作的监督把关，组织解决技术问题。3）督促修试计划的执行，掌握设备的运营状况，完毕设备评级。4）负责所内各种设备技术资料的收集、整理、管理，建立健全技术档案和设备台帐。5）负责组织编写、修改现场运营规程。6）编制本所培训计划，完毕本所值班人员的技术培训和考核工作。7）制定保证安全的组织措施和技术措施，并督促执行。8）所长不在时可代替所长工作。变电所值班长职责1）值班长为本值的负责人，负责本值各项工作，完毕当值设备的维护、资料的收集工作，参与设备验收工作。2）领导全值接受、执行调度命令、编写倒闸操作票、对的及时地进行倒闸操作和事故解决。3）组织进行设备巡视、平常维护工作、及时发现、记录、上报缺陷，做到设备经济运营。4）受理和审查工作票，组织、参与设备验收工作。5）填写和审查本值记录。6）组织和协助所长完毕本值的安全活动，培训工作。7）按规定组织好交接班工作。变电所值班员职责1）在值班长的领导下，进行倒闸操作和事故解决及与调度之间的操作联系，并按规定做好记录。协助值班长做好本值各项工作。2）填写倒闸操作票，填写有关记录，认真监盘，准时抄表、计称电量。3）准时、认真巡视设备，做好平常维护和缺陷解决工作。4）参与设备验收，安全活动，施工预想等工作，认真执行各项安全技术措施。5）保管各种工具、仪表、钥匙、备件等，搞好清洁卫生。二、变电所运营工作通用管理制度1、值班制度变电所运营人员，必须进行业务培训和学习，经考试合格，由单位主管领导批准后，方能正式担任值班工作。1）变电所采用倒班方式，由单位主管领导批准。未经允许不得随意调班。2）当班值班人员应穿戴整齐，并佩戴值班标志。连续值班时间不应超过2个班次。3）在当班时间内，值班人员要做好保卫、保密、卫生和运营维护工作，遵守劳动纪律，坚守工作岗位，不得进行与值班无关的工作及活动。2、交接班制度1）值班人员应按照现场交接班制度的规定进行交接，未办完交接手续前，不得擅离职守。2）单位主管领导应根据实际情况规定变电所的交接班时间，变电所不得随意变更。3）在解决事故获进行倒闸操作时，不得进行交接班，交班时发生事故，停止交接班并由交班人员解决，接班人员在交班班长指挥下协助工作。4）交接班内容一般应为：（1）变电所运营方式。（2）保护和自动装置运营及变更情况。（3）设备异常，事故解决，缺陷解决情况。（4）倒闸操作及未完的操作指令。（5）设备检修、实验情况、安全措施的布置，地线组数编号及位置及受理和执行中的工作票情况。（6）其他需要交待和注意的事项。5）交接时应全面交接，做到模拟图板交接、现场交接、实物交接、对口交接。6）接班人员应重点检查的内容：（1） 查阅上次下班到本次接班的值班记录及有关记录，核对运营方式变化情况。（2）核对模拟图板是否与当前变电所运营状态相符。（3）检查设备运营情况，了解缺陷及异常情况。（4）变压器负荷及运营情况。（5）电容器组运营状况。（6）检查中央信号及警报音响情况。（7）检查直流系统绝缘状况及浮充电流。（8）检查各种重要表计的指示情况。（9）核对节地线的装设地点和编号。（10）核对保护压板的位置。（11）其他有关事项。7）交接完毕后，双方值班长在运营记录簿上签字。3、巡回检查制度1）变电所设备巡视检查，一般分为交接班巡视、正常巡视、全面巡视、熄灯巡视和特殊巡视。并在变电所现场运营规程中规定每班巡视检查时间和次数已及巡视路线，一般每日设备巡视检查次数应不少于四次。应涉及：交接班时；高峰负荷时；晚上闭灯时。2）值班人员必须认真、准时、到位、按照巡视路线巡视设备，并将巡视结果记录在运营记录簿上。对设备异常状态要做到及时发现、认真分析、对的解决、做好记录，并向有关上级报告。3）遇有下列情况，应增长巡视次数：（1）设备过负荷，或负荷有显著增长时。（2）设备通过改造、检修、长期停用后以及新安装的设备投入运营。（3）设备缺陷近期有发展。（4）恶劣气候，事故跳闸和设备运营中有可疑的现象时。4）单人巡视时，必须遵守电力安全工作规程中的有关规定。5）变电所所长或专责工程师，一般应每周巡视一次。4、设备验收制度1）凡新建、扩建、改造、大小修、预试的设备，必须通过验收合格，手续完备，方能投入运营。验收时，应按照上级颁发的有关技术标准、规程规定和设备运营维护说明书逐项验收。验收合格后，运营、检修双方有关人员在实验成绩单和记录簿上签字，方可投入运营，必要时向单位主管领导请示，报告。2）检修、预试、继电保护、仪表校验后，由有关检修，实验人员将情况记入记录簿中，并注明是否可以投入运营，双方签字无疑义后，方可办理竣工手续。5、设备缺陷管理制度1）在运营或备用的设备上，发生了影响安全运营的异常现象，或发生达不到一类设备标准的异常现象，均称为设备缺陷。缺陷可分为三大类：（1）危急缺陷：设备或建筑物发生了直接威胁安全运营并需立即解决的缺陷，否则随时也许导致设备损坏，人身伤亡，大面积停电和火灾等事故。（2）严重缺陷：对人身或设备有严重威胁，暂时尚能坚持运营，但若长时间坚持运营，随时也许转为危急缺陷，尚需尽快解决的缺陷。（3）一般缺陷：上述危急、严重缺陷以外的设备异常，指性质一般，情况较轻，对安全运营影响不大的缺陷。2)有关人员发现设备缺陷后，无论消除与否均应由值班人员做好记录。发现危急、严重缺陷应立即上报。危急缺陷要立即进行解决，严重缺陷应根据具体情况尽快解决或采用措施防止发生事故。对一般缺陷可列入计划进行解决。3）加强缺陷管理，发现缺陷和消除缺陷均应将时间、内容填入缺陷记录簿，缺陷消除时，运营值班人员和缺陷消除人员均应在记录簿上签字。4）变电所所长，对本所设备运营情况，设备缺陷做到心中有数，对未消除的缺陷要加强巡视、督促尽快解决，并根据缺陷产生的因素、特点、规律、组织全所人员讨论并提出反事故措施。6、运营维护工作制度1）值班人员除正常工作外，应根据变电所设备的实际情况，制定定期维护工作项目周期表，一般情况下，应将工作内容列入表中：（1）控制盘清扫。（2）信号指示灯检查更换，是否有备品。（3）接头测温。（4）交直流熔丝的定期检查：熔丝接触是否良好，熔断电流是否逐级匹配，一、二次设备的熔断器是否有足够备品，摆放是否整齐。（5）设备标志是否齐全，对的，清楚，规范，除一二次设备应有清楚、合格的标志牌外，控制盘、保护盘、交直流盘、电度表盘、操作把手、仪表、按钮、信号灯、端子排、压板、分线箱、电缆等均应有清楚、合格的标志。设备变动时，应及时将标志更新、修改。（6）安全用品是否完好有效，摆放整齐，是否有编号，是否到实验期，实验成绩单是否齐全，安全用品保管负责人应在实验成绩单上和安全用品记录簿上签字。（7）电缆孔洞是否堵塞，堵塞情况是否完好。（8）结合变电所工作实际情况，应列入维护工作计划的其他事项。2）变电所应配备足够数量的各种合格的安全用品、仪表、防护用品、备品备件、维护材料，并定期进行检查。3）变电所应配备足够数量的各种必要的消防用品，全所人员均应掌握使用方法，定期检查，演习，更新，并做好记录，要有专人负责。4）变电所的易燃、易爆物品、有毒物品、腐蚀性物品等，应放置在专门场合，并明确管理人员，制定管理措施。5）雷雨季节，应检查防雷设施是否完好，是否已实验合格，厂房屋顶是否渗漏，通风是否良好，排水设施是否良好。6）冬季应重点检查设备有无结冰、积雪、保温装置使用情况。7、运营分析制度1）运营分析重要是对变电设备运营状况进行分析，摸索规律，找出薄弱环节，有针对性的制定和采用防止事故措施，并制定变电所事故预案。2）运营分析分为综合分析和专题分析两种：（1）综合运营分析每季度一次，分析本季度全所设备的安全运营、经济运营、运营管理情况、找出本所设备影响安全、经济运营的因素，也许存在的问题。针对薄弱环节，提出实现安全、经济的措施。重要涉及以下内容：系统运营方式，保护装置的配备，设备完好率及保护，断路器对的动作率，两票合格率，设备事故障碍，异常，重大缺陷，实验数据，仪表指示，规章制度执行情况，培训情况，记录的填写，资料的管理，文明生产等。（2）专题运营分析，正常时每月一次。针对上述某问题，进行专门进一步的分析。在发生下列情况时应进行专题分析：发生设备事故时；发生设备异常或障碍时；对发现的重大缺陷进行分析。3）变电所应根据本所设备的实际情况、接线方式、运营方式等做好也许发生的各种事故的事故预案。8、场地环境管理制度1）室内外环境整洁，开关场地平整，搞好绿化，生产场地不存放与运营无关的闲散器材和私人物品，并严禁与工作无关人员进入场地。2）保持设备整洁、构架、基础无严重腐蚀。房屋不漏雨、高压室。主控制室无孔洞，安全网门完整，正常关闭加锁。3）电缆沟内干净，盖板齐全，有整洁的巡视道路。4）主控制室，高压配电室严禁存放粮食、食物之类物品，有严防小动物肇事的安全措施。5）各种图表悬挂整齐，各种资料装订成册，写明目录，并有专柜存放。6）室内外设备均应标志齐全、清楚、对的、安装牢固。7）变电所室内外均应照明充足（涉及事故照明），并应保持照明灯具和灯泡的完好性。8）变电所内严禁饲养家禽之类动物，不允许携带宠物入所。9、变电所保卫及防火制度1）变电所是动力中枢，是重要生产保卫单位，应加强安全保卫工作。2）外来人员应持证明，经本公司保卫部门或主管部门的批准。（用电监察人员持有效证件）要建立“外来人员登记簿”，具体记载出、入时间、姓名、单位等。3）严禁在变电所电气设备周边动火，如因工作需要时，须经主管领导和保卫部门的批准，并做好消防措施。4）变电所的消防工具和器材要定期检查，抽样实验，对损坏及过期的应及时更换，不得迟延。5）防火工具、器材应放在指定地点，使用方便，严禁随便动用。6）易燃、易爆物品应放在指定地点或专用仓库保管，严禁放在火源附近。7）变电所应划定消防部位，指定防火负责人，建立义务消防组织，并有消防部位平面图。三、变电所应具有的规程制度1、变电所必须具有的规程、标准：1）电业安全工作规程（发电厂和变电所电气部分）2）电力变压器运营规程；3）高压断路器运营规程；4）电力电缆运营规程；5）电气设备防止性实验规程；6）电力系统电压和无功电力管理条例（电力电容器运营规程）；7）电气装置安装工程施工及验收规范；8）辽宁省电力有限公司直流设备运营维护规程；9）变电所现场运营规程；10）中华人民共和国电力法；2、变电所在具有运营通用管理制度的基础上还应具有以下管理制度1）“工作票、操作票”管理制度；2）设备专责分工管理制度；3）安全工器具保管、实验与使用制度；4）防误装置和万能钥匙使用制度；5）现场运营规程定期修改制度；6）外来人员出入门制度；7）变电所培训制度；以上七种制度应根据变电所实际情况自行制定。四、变电所应具有的图纸 以下规定具有的图纸应装订成册，存放在变电所，利于值班人员学习和工作需要（可以是复印件）。1）一次系统主接线图2）所用电系统接线图3）直流系统图 4）正常和事故照明接线图5）开关操作回路、继电保护、自动装置原理及二次回路展开图6）全所平、断面图7）电缆敷设走向图，涉及电缆型号、芯数、截面等 8）接地装置布置图9）直击雷保护范围图10）消防设施布置图11）地下隐蔽工程图五、变电所应具有的指示图表 变电所的各种指示图表是为方便值班人员工作而设定的，前九种为上墙图表，其余为玻璃板下。也可以装定成册，便于使用。1、应具有的指示图表1）一次系统模拟图板2）设备评级表3）所用电系统图4）直流系统图5）变电所设备检修、实验，维护进度表6）设备专责分工表7）变电所月份维护工作计划表8）设备巡视路线图9）安全记录标示牌10）交直流熔丝配置一览表11）继电保护及自动装置定值表12）设备重要参数表13）有权签发工作票人员名单14）有权单独巡视高压设备人员名单15）有权担当工作负责人名单16）有权担当工作许可、监护人员名单17）接地选择顺位表18）正常和事故时使用电话表19）卫生专责区分工表2、其中几种图表的作用和管理方法变电所设备和人员变动后，相关图表应予以相应地变更。1）一次系统模拟图板系统模拟图板应时刻展示出设备的接线方式，运营方式，设备的有关状态，能在远离设备场区，明了设备状况，它是运营值班人员在交接班时，重要交接内容之一。运营值班人员在实际设备动手操作之前，应由监护人和操作人共同在模拟板上进行模拟演习，模拟板上的设备状态必须随实际设备的变动而随时改变，使之与实际设备时刻相符。运营当值的值班人员的职务，姓名，应以标示牌的形式，悬挂在模拟板上，并应随倒班人员的变更而改变标牌。2）设备评级表设备评级工作是加强设备管理，掌握和分析设备运营状况的一项有效措施。通过设备评级工作，对设备进行全面检查、分析和鉴定，及时消除缺陷，使设备经常保持在无缺陷状况下运营，以保证变电所的安全、稳定运营。变电设备的评级工作，应按设备评级标准，每季度评级一次，应由设备专责人，值班长，所长共同进行，评估级别一般分为三类，对于三类设备存在的缺陷，应设法尽快消除，以保持变电所的设备完好率。3）交直流熔丝配置一览表使运营人员对熔丝的规格，额定电流等做到心中有数，避免由于熔丝匹配不合理导致事故越级，在熔丝配置表上，应写明一二次设备熔断器的安装地点、名称、规格、额定电流值等。一二次熔断器均应有备品。按规定认真执行变电所指示图表的规定，及对变电设备的安全运营、事故解决、人员培训和文明生产，起到良好作用。六、变电所应具有记录簿1、各种记录簿的名称1）运营记录簿2）操作记录簿3）设备缺陷记录簿4）断路器跳闸记录簿5）设备检修、实验记录簿6）继电保护、自动装置、（远动装置）调试工作记录簿7）蓄电池充放电巡视记录簿8）事故预想记录簿9）培训工作记录簿10）避雷器动作记录簿11）反事故演习记录簿12）安全活动记录簿13）事故、障碍及异常运营记录簿14）运营分析记录簿15）安全（仪器、仪表）工器具实验、使用登记簿2、各种记录的填写内容1）运营记录簿（1）由当值人员填写。应填写年、月、日、天气情况、交接班时间和参与交接班人员姓名。（2）变电所的运营方式。（3）设备投运和停运情况。（4）设备检修、实验、安全措施的布置和工作票执行情况。（5）继电保护，自动装置及仪表运营变更情况。（6）事故发生的时间、内容以及解决通过。（7）设备的异常现象和发现的缺陷以及缺陷解决情况。（8）调度和上级有关运营的告知和指示。（9）受理工作票的情况。（10）交接班和交接小结以及与运营有关的其他事宜。2）操作记录簿（1）记录调度发令及变电所授权人姓名，操作命令编号，操作命令的内容，发布预令，动令时间及正式执行操作的时间和内容。（2）记录本班倒闸操作项目，内容及时间。（3）操作任务完毕后应填写终了时间。（4）记录倒闸操作内容，其他内容均记录入运营记录簿。3）设备缺陷记录簿（1）发现缺陷由所长或值班长定性，然后填入记录中。（2）记录运营、检修、实验人员所发现的缺陷。（3）按缺陷定性限度分页填写。（4）记录发现缺陷的时间、内容、分类和发现人姓名。（5）缺陷消除后，应及时填上消除日期，消除人员和验收人员的姓名。（6）本单位不能消除的缺陷，应上报单位主管领导，督促及时消除，并做好记录。4）断路器跳闸记录簿（1）记录由当值人员填写并署名。（2）按断路器（开关）或线路名称分页填写，记录跳闸因素，保护及重合闸动作情况，外观检查情况，最近一次检修日期。（3）保护动作跳闸，未重合或重合良好记一次，如重合闸动作不成功，应记录为故障跳闸2次，并记载累计跳闸次数。（4）自动跳闸应填写跳闸因素和时间。（5）记录上次检修日期，（便于核对跳闸次数，拟定下次检修日期），断路器大修后，累计次数从该次检修后重新记录。5）设备检修、实验记录簿（1）按设备名称分页进行，记录检修和实验设备的工作日期，检修类别，内容。（2）记录由工作负责人填写并署名，值班长审核后署名，按值移交。（3）记录缺陷解决通过，实验项目，实验数据，设备能否投入运营等结论，工作负责人和验收人员姓名。6）继电保护，自动装置，（远动装置）调试工作记录簿（1）该记录簿由继电人员填写，填写完毕后，由工作负责人向值班人员交待所记录的内容，注意事项，保护，自动装置动作原理，操作环节记所下的结论。（2）该记录簿按设备或线路名称分页进行填写。记录设备保护装置，自动装置的调试工作内容，以及保护和自动装置的整定值，接线变更，实验中所发现的异常及解决情况，模拟实验和带负荷实验结果，调试人员所下的结论。（3）值班负责人将记录簿中所记录的内容与实际设备核对无误后，与工作负责人在记录簿上共同署名。（4）值班负责人要按值向下值顺序交接，各值运营人员均应了解其所有内容。（5）变电所所长，值班负责人，值班员均要对记录进行审核，并在值班人员栏内署名，署名方式一律采用手写，不准盖章，不准代签。7）蓄电池充放电巡视记录簿（1）记录由当值巡视人员填写。（2）记录天天抽测代表电池的电压，比重及核对蓄电池的容量。8）事故预想记录簿（1）事故预想每月每值一次，由当值值班长组织进行。值班长负责填写当时系统运营方式，预想题目，事故现象，并向值班员交待清楚。（2）值班员根据值班长所交待的当时系统运营方式，事故现象，来判明是什么事故，填写出对的的解决环节。（3）值班员解决环节填写完毕后，值班长要逐个进行审核，如有漏掉或需要补充的地方，填写在值班长补充环节栏内，无补充填写时，写“无”。（4）变电所负责人每月审核一次，并将审核意见填写在审核意见栏内，并在审核人处签字。9）培训工作记录簿（1）应制定年培训工作计划。（2）记录培训工作计划的执行情况及具体内容，记录技术问答，考问讲解，反事故演习，考试，集中学习等项目的内容，时间，参与人数，学时数。10）避雷器动作记录簿（1）按电压等级及运营编号，名称按组分组进行记录。（2）避雷器在新投运和实验检修后投入运营前，应把动作记录器表达数字记录下来。（3）每次雷雨后，都应检查避雷器动作计数器指示情况，并做好记录，写明动作因素。（4）如更换避雷器时，动作累计次数应重新记录，记录器更换后也应做好记录，但避雷器累计动作次数。11）反事故演习记录簿（1）反事故演习每季度全所进行一次，由变电所负责人拟定反事故演习计划，并主持演习。（2）记录好事故现象（涉及音响，表计，信号指示，继电保护动作和设备异常拉合位置）。（3）记录被演习人判断的结果和实际解决情况。（4）记录演习的日期，参与人员姓名，演习的题目及内容。（5）记录演习中发现的问题及此后拟采用的措施，并对演习做出评价。12）安全活动记录簿（1）安全活动每周一次，安全员负责填写记录。（2）记录安全活动的日期，参与人员的姓名，活动内容，发现的问题及宜采用的措施。（3）检查一周的安全情况，提出改善和注意事项。13）事故、障碍及异常运营记录簿（1）记录事故，障碍，异常情况发生的时间、通过、天气情况、设备状况和继电保护、自动装置动作情况，以及周波、电压和温度情况。（2）针对异常现象、障碍、事故发生的因素，制定出反事故措施。（3）记录发生异常、障碍、事故的责任分析，以及负责人的姓名、职务。（4）记录障碍、事故发生时，导致的设备损坏及损失情况。14）运营分析记录簿（1）每年进行一次变电所运营情况综合分析。（2）记录活动日期，参与人员姓名，分析的题目及内容，存在的问题和采用的措施。对分析出的问题及时向单位主管领导报告，以利于解决问题。（3）重要分析设备的异常及不安全情况，采用的措施办法，分析运营系统变动和继电保护运营状态及存在问题，分析安全生产，执行规程制度情况和存在问题等。15）安全（仪器、仪表）用品实验登记簿（1）记录安全（仪器、仪表）用品的名称，编号，允许使用的电压等级，实验周期，已进行实验、校验的日期，下次应实验、校验的日期，送试人的姓名，变电所负责人署名。（2）安全用品，仪器、仪表等应有固定存放地点，摆放整齐无灰尘，时刻保持完好状态。3、举例在各种情况下都填写哪些记录以某变电所有两台主变压器为例，下面以一号变压器二次开关停电检修，解决缺陷为例，说明各种记录的填写情况：（1）应填写设备缺陷记录簿。这是由于该设备在停电检修之前，已经存在设备缺陷，该缺陷被发现之后，即应按设备缺陷管理制度和设备缺陷记录簿格式的规定，将缺陷记入记录簿内。（2）应填写设备检修，实验记录簿。（3）应填写断路器开闸记录簿。一号变压器二次开关大修之后，应重新累计事故跳闸次数。（4）该设备缺陷如若按异常运营情况，已经记入事故、障碍、异常运营记录簿，那么，这次开关检修完了之后，应将该设备异常运营情况已消除的有关情况，记入该记录簿内。（5）在操作记录簿内，应将本次开关检修停、送电，及做安全措施的调度令执行情况记入该记录簿内。（6）在运营记录簿内，应将本次开关的检修，缺陷消除情况，倒闸操作，安全措施的布置，工作票的执行情况等，记入运营记录簿内，向下值运营人员交待。（7）也可结合一号变压器二次开关设备缺陷的发生、发展、解决情况，进行一次全所的安全活动，开展一次运营分析，也可以将一号变压器二次开关的设备缺陷，在未检修前发展成事故，做一次事故预想，还可以组织全所人员，对事故发生的也许性，进行一次反事故演习。这样这次开关检修，解决缺陷的工作，就将记入6至10种记录簿内。七、建立设备技术档案的方法1、设备技术档案在变电所技术管理中占有重要位置，它是设备的一部完整历史，记载着投运至今所有经历。通过档案使运营人员随时了解、掌握、研究、分析设备运营状况。为设备安全运营提供了依据。2建立设备档案的要点A 电气设备的每组间隔（即一个电气连接部分的所有设备划分为一个单元。（1）主变压器每台作为一个单元，涉及变压器、刀闸、避雷器、连接设备等。（2）主变压器一次间隔为一个单元，涉及开关、电流互感器、刀闸、避雷器等。（3）主变压器二次间隔为一个单元，涉及开关、电流互感器、刀闸、避雷器等。（4）每条线路作为一个单元，涉及开关、电流（压）互感器、刀闸、避雷器、耦合电容器等。（5）所用变压器为一个单元，涉及变压器、开关、刀闸、熔断器、避雷器等。（6）电容器每组为一个单元，涉及开关、刀闸、并联电抗器、放电线圈、熔丝等。（7）母线按条（三相为一条）或按段划分单元，涉及母线、刀闸、电压互感器、避雷器等。（8）每台消弧线圈为一个单元，涉及刀闸及示警装置。（9）蓄电池每组为一个单元，涉及直流电源，直流配电盘等。（10）防雷接地作为一个单元，涉及全所避雷针和接地网等。（11）防误装置作为一个单元，涉及防误模拟图板。系统主机锁、防误锁等。（12）所内土建设施为一个单元，涉及消防、照明设备等。（13）空气压缩机及其系统为一个单元。B、 当一个单元中有开关、刀闸、电流互感器、避雷器等设备时，应按开关、刀闸、电流互感器、避雷器等顺序装订成册。而每个设备均应涉及七部分内容。开关为本单元主设备，填写应全面、细致、其余设备可适当简朴些。C、设备档案管理工作规定细致、及时、所以应设专人管理。对设备所发生的重大缺陷、事故、大修、予试、变动等应随时跟踪记载，使设备管理有序化、规范化。D、变电所设备档案记录填写说明变电所设备档案每个单元中的设备均为七个部分装订、建立并记录具体规定如下：（1）设备制造厂家使用说明书（说明书不装订在档案中，集中装订于说明书档案中，并编排顺序号，标明本设备说明书所在编号，如无厂家说明书标明因素），并装订本设备技术规范。（2） 设备出厂实验记录（装订本设备出厂合格证、产品证明书等出厂实验成绩，如无出厂实验记录要标明因素）。（3）安装交接有关资料，装订设备交接的一切资料。（4）设备改善、大小修施工记录及施工报告（装订设备大小修记录用纸、并按规定记录，并将大小修验收报告装订记录用纸后面）。（5）历年大修及定期防止性实验报告（装订大修、定期预试等实验卡片，并记录实验成绩，装订充油设备的绝缘油各类实验记录用纸并记录每次油实验成绩。其实验成绩单装订在油实验成绩夹内，保存最新一次的油实验成绩单）。（6）设备障碍及运营分析专题报告，装订设备异常记录用纸（记录设备过负荷，重大缺陷、障碍等情况）。变压器装订主变负荷情况记录用纸，每月按格式规定记录一次。装订运营分析用纸，进行设备运营分析并记录。装订断路器开闸记录用纸，每年按格式规定记录一次。（7）设备发生严重缺陷，移动情况及改造记录，装订设备严重缺陷，设备历史记录用纸，记录设备投运，停运移动，改造及事故情况。记录时必须具体记载时间和所涉及的单位负责人等。八、变电所的设备评级1、变电所的设备评级工作要参照辽宁省电力公司颁发的“变电所设备评级管理”办法执行。2、设备评级工作是掌握和分析设备运营状况的一项有效措施。通过设备评级工作，对设备检修全面检查，分析和鉴定，及时消除缺陷，使设备经常保持在无缺陷状况下运营，以保证变电所的安全，稳定运营。3、设备评级工作应科学，准确，由所长（专工）负责，组织各值班长和值班员进行。根据设备运营状况，每季度末进行一次评级，并填报“变电所设备评级表”报上级主管，并对三级设备所存在的重要缺陷要同时上报。4、设备评级标准4、1一级标准4、1、1变压器（涉及消弧线圈）（1）可以随时投入运营，能连续达成铭牌出力或上级批准的出力，温升不超过设计规定。（2）防止性实验项目合格。（3）部件和零件完整齐全，分接开关的电气和机械性能良好，实验数据合格。（4）冷却装置运营正常，散热器及风机齐全。（5）各表计部件完好准确，重要保护装置和信号装置完备，部件完好，动作可靠。（6）一次回路绝缘及运营状况良好。（7）变压器（消弧线图）自身及周边环境整洁，照明良好，运营标志、编号齐全。（8）变压器密封情况无渗漏油或稍有轻微渗油，但外壳及套管无明显油迹。（9）基础完整无沉陷现象。（10）技术档案齐全，数据对的。（11）整体评价无严重缺陷，运营正常。4、1、2高压开关设备（1）设备铭牌完整，技术档案齐全对的，与实际相符。每台开关均应建立技术档案，档案内容按规定填写，应充实，全面。（2）开关本体（涉及瓷套），操动机构，开关油，SF6气体等的实验结果符合技术参数规定。（3）开关设备外观整洁，无锈蚀，油漆完好，分、合闸指示清楚，对的，各部件结构不进水，SF6开关运营气压，漏气量，含水量符合规定。油开关不渗漏。（4）开关各油位、油压、SF6气体压力指示正常，操动机构的加热器完好，设备本体传动机构，操作机构箱密封良好，能有效地防潮，防尘，防小动物进入，端子排标志明显，清楚。（5）开关场地应整洁，运营标志和编号齐全，保护接地牢固，遮拦应完整可靠，基础应符合设计规定，不变形，下沉，露筋等。（6）开关设备应满足使用地点的环境条件规定，或经采用措施后可保证安全运营。（7）开关的额定电流应不小于负荷电流，其额定开断电流大于安装地点的最大短路电流。4、1、3电压互感器，电流互感器（1）各项参数应满足实际运营规定。（2）部件完整，瓷质无损伤，接地良好。（3）油质绝缘良好，各项实验项目齐全，符合规程规定。（4）油位正常，整体整洁，无渗漏油，运营标志、编号齐全，对的，清楚。（5）技术档案资料齐全对的，与现场实际相符。4、1、4电力电容器设备（1）设备定期预试，实验数据合格。（2）瓷件完好无损，设备整洁，运营标志、编号齐全。（3）电容器密封良好，无渗油，无油垢，无变形，无锈蚀，油漆良好。（4）附属设备运营状况良好。（5）技术档案齐全，对的。4、1、5电抗器设备（1）设备定期预试，实验数据合格。（2）线圈无变形，混凝土支柱无裂纹和瓷件无损伤。（3）通风良好，通道清洁，无杂物。（4）本体清洁，无渗漏油，标志、编号齐全对的。（5）技术档案资料齐全，对的。4、1、6过电压保护及接地装置（1）防雷接线及过电压保护装置的装设符合过电压保护和设备接地规程的规定。（2）防雷设备预试项目齐全，实验合格，接地电阻合格，避雷针结构完整，并有足够的机械强度。（3）瓷件完整无损伤，密封，接地好。（4）避雷器放电记录器完好。（5）接地网无严重腐蚀，导通良好，满足热稳定规定。（6）避雷器支架牢固，外表清洁，油漆良好，运营标志、编号齐全对的。（7）技术档案资料齐全，对的。4、1、7刀闸，母线，熔断器（1）设备定期预试，实验数据合格。（2）各项参数满足实际运营需要。（3）带电部件的距离符合规程规定。（4）刀闸操作机构灵活，辅助接点，闭锁装置良好。（5）母线接头无过热现象。（6）部件完整，瓷件无损伤，接地良好，接触可靠，动作灵活，运营标志、编号齐全。（7）技术档案资料齐全，对的。4、1、8电力电缆（1）铭牌额定参数符合系统运营规定。（2）定期设备预试，实验数据合格。（3）电缆头及其引线的相间距离和对地距离，绝缘水平，符合运营电压规定。（4）引线连接及接头温升不超过规定，无腐蚀现象。不同金属导体连接采用过渡接头。（5）电缆及电缆头无渗油，电缆终端头清洁，套管无裂纹，电缆头无吸潮积水。（6）有完整可靠的防雷保护，接地良好。（7）运营铭牌，保证、编号齐全，对的。（8）技术档案资料齐全，对的。4、1、9蓄电池（1）容量达成铭牌出力，旧电池虽达不到铭牌出力，但可达成85以上，维护良好，仍能继续使用且满足开关合闸规定。（2）极板无弯曲变形，颜色正常，电池外壳完好，无严重沉淀物。（3）蓄电池整洁，运营标志、编号齐全对的，绝缘良好。（4）接头连接牢固可靠，无生盐现象。（5）防酸，防日光，采暖，通风良好。（6）技术档案资料齐全，对的。4、1、10直流充电设备（1）充电设备稳压，稳流，均流等指示满足有关规程规定。（2）装置达成铭牌出力规定，各项参数能满足实际运营需要。（3）各种保护，信号装置，指示仪表动作准确可靠，指示正常。（4）整流原件参数在正常及事故情况下能满足继电保护，自动装置及信号回路，开关动作的规定。（5）技术档案资料齐全，对的。4、1、11继电保护，远动及二次回路（1）控制屏、继电器，仪表、信号装置和各种部件安装端正，牢固，清洁，外壳密封良好，运营标志齐全。（2）配线整齐美观，电缆，各类端子排编号齐全，导线截面符合有关规定。（3）各种原件，部件和二次回路等绝缘符合规定。（4）微机保护和自动装置满足规程规定，整组动作实验对的、可靠。（5）各种装置，原件，部件检查，实验周期，特性符合规程规定，运营无缺陷。（6）定值有依据，各种图纸，技术资料，实验数据齐全，对的。4、1、12土建，照明，场地及其它（1）构架完好，无倾斜，无基础下沉，铁件锈蚀，露筋，裂纹等现象。（2）主控室，继电室，变压器及配电装置室等门窗完整，房顶无漏雨，渗水现象，配电室及控制室，电缆室等没有孔洞。（3）电缆沟完整，清洁，无积水，盖板齐全，完好。（4）各设备基础完好。（5）室内外照明完好，能满足正常运营及事故出力需要，回路良好。（6）室内外场地整齐，清洁，无积水，上、下水道畅通，无堵塞，道路通畅。（7）消防设备完好，器材齐全，并定期检查良好。（8）室内外固定遮拦完整，标志齐全。4、2三级设备标准4、2、1变压器（涉及消弧线圈）（1）达不到铭牌出力或上级批准的出力。（2）线圈或套管绝缘不良，而减少预试标准或本体及套管实验项目超标，且具有变坏趋势。（3）渗油严重。（4）分接开关的电气或机械性能不良，接触电阻不合格，有载开关有严重缺陷导致无法正常运营。（5）保护不可靠（继电保护或66kv熔断器不良）。（6）本体及套管油化验重要项目严重超标，且具有变坏趋势。（7）有威胁安全运营的重大缺陷，如绝缘老化，有异音，有可燃气体，绝缘油劣化不久，油温不正常等。4、2、2高压开关设备（1）开关本体的关键部位及性能如套管，回路电阻，绝缘提高杆，SF6气体，绝缘油，开合闸速度等有一项与实验成绩规定相差较大者。（2）操作机构有卡涩，运营中有拒合，拒分，或强
