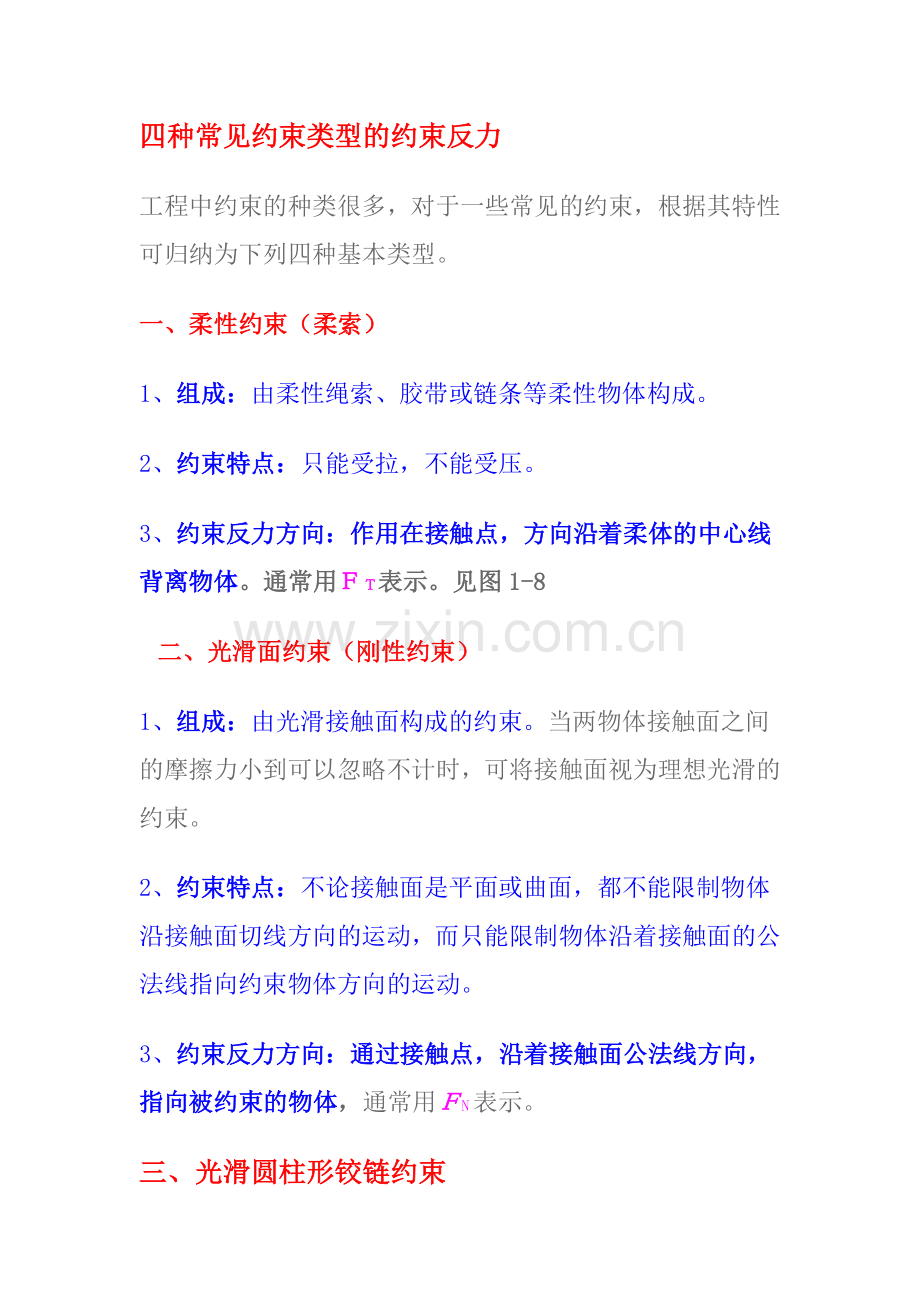

四种常见约束类型的约束反力
工程中约束的种类很多，对于一些常见的约束，根据其特性可归纳为下列四种基本类型。
一、柔性约束（柔索）
1、组成：由柔性绳索、胶带或链条等柔性物体构成。
2、约束特点：只能受拉，不能受压。
3、约束反力方向：作用在接触点，方向沿着柔体的中心线背离物体。通常用ＦＴ表示。见图1-8
　二、光滑面约束（刚性约束）
1、组成：由光滑接触面构成的约束。当两物体接触面之间的摩擦力小到可以忽略不计时，可将接触面视为理想光滑的约束。
2、约束特点：不论接触面是平面或曲面，都不能限制物体沿接触面切线方向的运动，而只能限制物体沿着接触面的公法线指向约束物体方向的运动。
3、约束反力方向：通过接触点，沿着接触面公法线方向，指向被约束的物体，通常用ＦN表示。
三、光滑圆柱形铰链约束

1、组成：两物体分别钻有直径相同的圆柱形孔，用一圆柱形销钉连接起来，在不计摩擦时，即构成光滑圆柱形铰链约束，简称铰链约束。
2、约束特点：这类约束的本质为光滑接触面约束，因其接触点位置未定，故只能确定铰链的约束反力为一通过销钉中心的大小和方向均无法预先确定的未知力。通常此力就用两个大小未知的正交分力来表示。如图1－１０所示。
3、铰链约束分类：这类约束有连接铰链、固定铰链支座、活动铰链支座等。
（1）连接铰链（中间铰链）约束
　　两构件用圆柱形销钉连接且均不固定，即构成连接铰链，其约束反力用两个正交的分力Ｆx和Ｆy表示，

２. 固定铰链支座约束
　　如果连接铰链中有一个构件与地基或机架相连，便构成固定铰链支座，其约束反力仍用两个正交的分力Ｆx和Ｆy表示., 如图1－１1所示。
固定铰支座的几种表示

3.活动铰链支座
　　在桥梁、屋架等工程结构中经常采用这种约束。在铰链支座的底部安装一排滚轮，可使支座沿固定支承面移动，这种支座的约束性质与光滑面约束反力相同，其约束反力必垂直于支承面，且通过铰链中心。见图1-12

四、固定端约束
　　固定端约束能限制物体沿任何方向的移动，也能限制物体在约束处的转动。所以，固定端A处的约束反力可用两个正交的分力ＦＡＸ、ＦＡＹ和力矩为MＡ的力偶表示。见图1-13
