RFID技术

    RFID技术，英文为Radio Frequency Identification，中文为无线射频识别，是一种通信技术，可通过无线电信号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。常用的有低频（125k~134.2K）、高频（13.56Mhz）、超高频(860-960Mhz)、微波(2.4-2.5Ghz)等射频技术。
工作原理
    RFID技术的基本工作原理其实很简单：标签进入磁场后，接收阅读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信号（Active Tag，有源标签或主动标签），阅读器读取信息并解码后，送至中央信息系统进行有关数据处理。
    一套完整的RFID系统， 是由阅读器（Reader）与电子标签（TAG）及应用软件系统三个部份所组成，其工作原理是Reader发射一特定频率的无线电波能量给Tag，用以驱动Tag电路将内部的数据送出，此时Reader便依序接收解读数据，送给应用程序做相应的处理。
    以RFID读卡器及电子标签之间的通讯及能量感应方式来看大致上可以分成：感应耦合（Inductive Coupling) 及后向散射耦合（BackscatterCoupling）两种。一般低频的RFID大都采用第一种式，而较高频大多采用第二种方式。阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。
    阅读器和电子标签之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源电子标签提供能量和时序。在实际应用中，可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。电子标签是RFID系统的信息载体，其大多是由耦合原件（线圈、微带天线等）和微芯片组成。
产品分类
    RFID技术中所衍生的产品大概有两大类：无源RFID产品、有源RFID产品。
1．无源RFID产品
    无源RFID产品发展最早，也是发展最成熟，市场应用最广的产品。比如，公交卡、食堂餐卡、宾馆门禁卡、二代身份证、停车卡等，这个在我们的日常生活中随处可见。其产品的主要工作频率有低频125KHZ、高频13.56MHZ、超高频915MHZ。
A.低频125KHZ
    即俗称的ID卡的频段，读距一般要求在5-8CM。这个频段的应用范围相当广，如食堂餐卡、会员卡、门禁卡等。由于其成本低廉、应用简单等优势，在一些涉及RFID的应用系统软件中非常流行。另外，低频134Khz的注射式标签，在猫狗等动物管理应用中也非常普遍。
B.高频13.56MHZ
    即俗称的IC卡的频段，读距一般要求在5-8CM。目前我们国家使用的二代身份证，就是使用13.56Mhz的频段，协议为14443B。这个频段在公交卡、图书馆借书卡应用中尤为广泛。

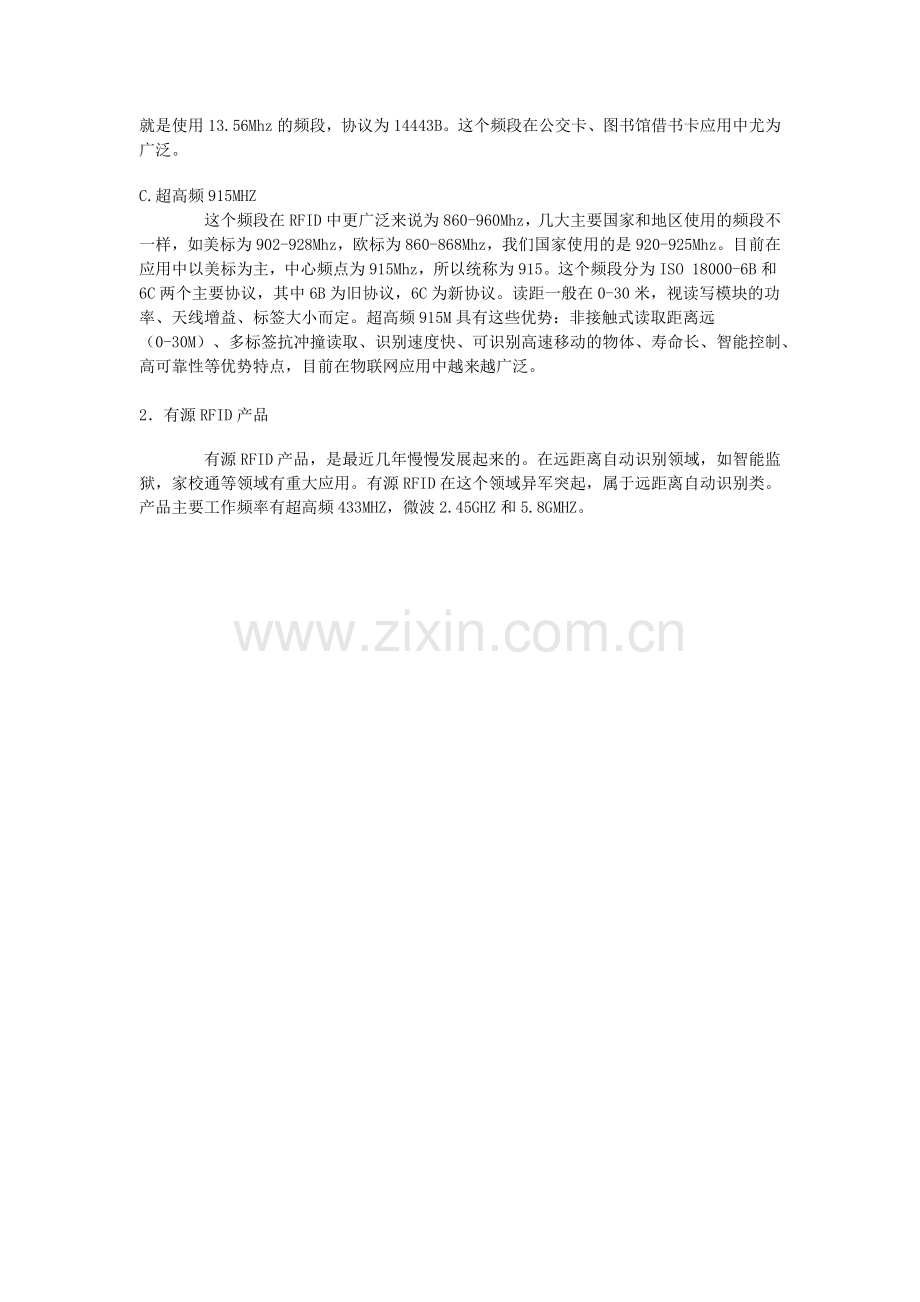

C.超高频915MHZ
    这个频段在RFID中更广泛来说为860-960Mhz，几大主要国家和地区使用的频段不一样，如美标为902-928Mhz，欧标为860-868Mhz，我们国家使用的是920-925Mhz。目前在应用中以美标为主，中心频点为915Mhz，所以统称为915。这个频段分为ISO 18000-6B和6C两个主要协议，其中6B为旧协议，6C为新协议。读距一般在0-30米，视读写模块的功率、天线增益、标签大小而定。超高频915M具有这些优势：非接触式读取距离远（0-30M）、多标签抗冲撞读取、识别速度快、可识别高速移动的物体、寿命长、智能控制、高可靠性等优势特点，目前在物联网应用中越来越广泛。

2．有源RFID产品
    有源RFID产品，是最近几年慢慢发展起来的。在远距离自动识别领域，如智能监狱，家校通等领域有重大应用。有源RFID在这个领域异军突起，属于远距离自动识别类。产品主要工作频率有超高频433MHZ，微波2.45GHZ和5.8GMHZ。
