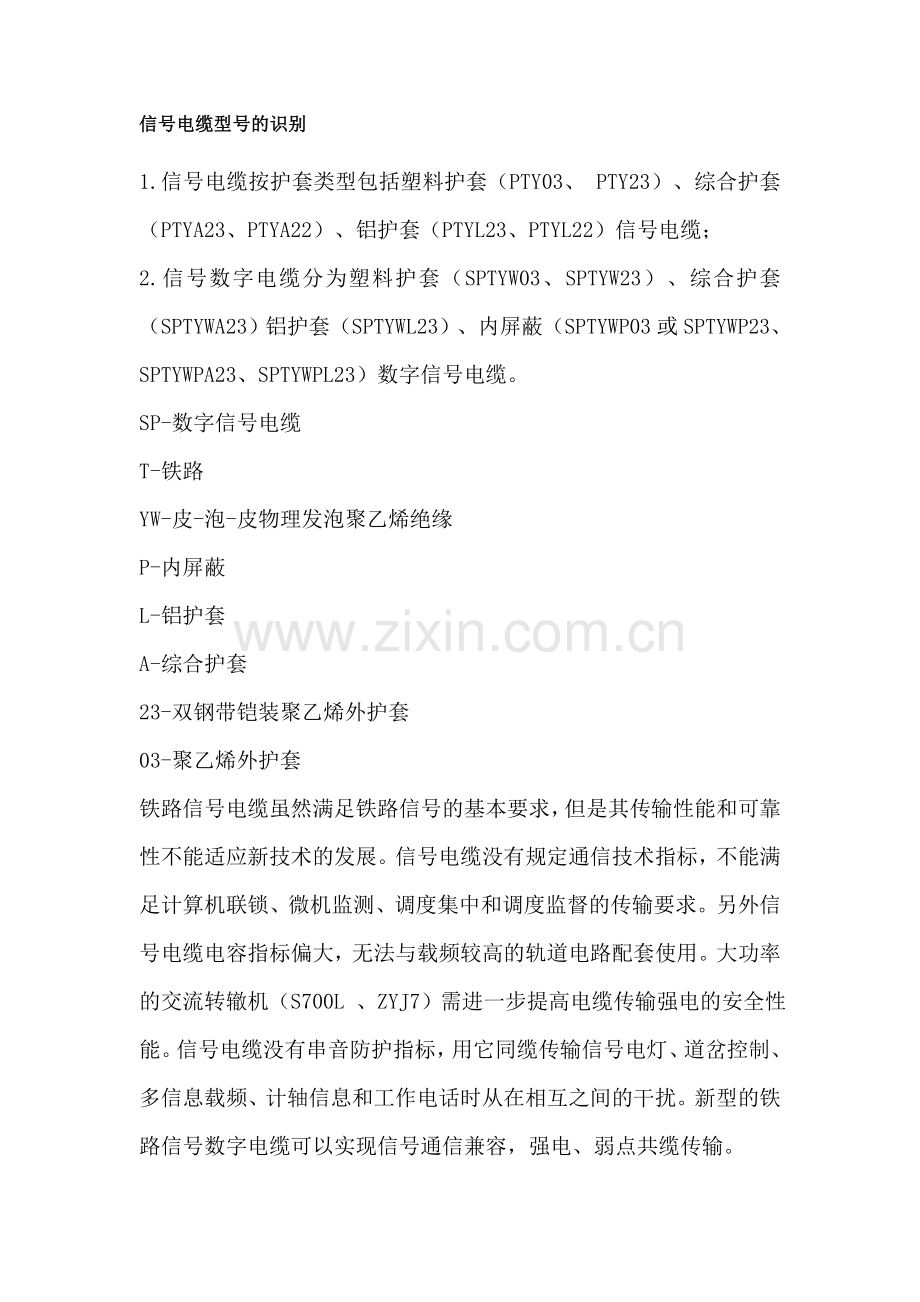

信号电缆型号的识别.doc

信号电缆型号的识别
1.信号电缆按护套类型包括塑料护套（PTY03、 PTY23）、综合护套（PTYA23、PTYA22）、铝护套（PTYL23、PTYL22）信号电缆；
2.信号数字电缆分为塑料护套（SPTYW03、SPTYW23）、综合护套（SPTYWA23）铝护套（SPTYWL23）、内屏蔽（SPTYWP03或SPTYWP23、SPTYWPA23、SPTYWPL23）数字信号电缆。
SP-数字信号电缆
T-铁路
YW-皮-泡-皮物理发泡聚乙烯绝缘
P-内屏蔽
L-铝护套
A-综合护套
23-双钢带铠装聚乙烯外护套
03-聚乙烯外护套
铁路信号电缆虽然满足铁路信号的基本要求，但是其传输性能和可靠性不能适应新技术的发展。信号电缆没有规定通信技术指标，不能满足计算机联锁、微机监测、调度集中和调度监督的传输要求。另外信号电缆电容指标偏大，无法与载频较高的轨道电路配套使用。大功率的交流转辙机（S700L 、ZYJ7）需进一步提高电缆传输强电的安全性能。信号电缆没有串音防护指标，用它同缆传输信号电灯、道岔控制、多信息载频、计轴信息和工作电话时从在相互之间的干扰。新型的铁路信号数字电缆可以实现信号通信兼容，强电、弱点共缆传输。
   铁路数字信号电缆内由有绝缘单线、四线组绞合、内屏蔽通信四线组单元组合。绝缘单线采用内皮层、中间发泡层、外皮层三层一次工挤在铜导线上。四线组采用高速精密星绞综合工艺，电容耦合系数达到最小值。通信四线组单元采用复合铜带纵包实现电磁屏蔽。并在成缆工序中合理设计各四线组绞合节距地匹配，降低组间直接系统性耦合，一降低串音。
  与铁路信号电缆相比，铁路数字信号电缆通过以上结构设计和工艺措施，工作电容指标由50nF/km降低到29nF/km，电容耦合系数K1平均值由141pF/km降低到81pF/km，等同于长途对称通信电缆指标，其它指标也基本达到了通信电缆指标。
