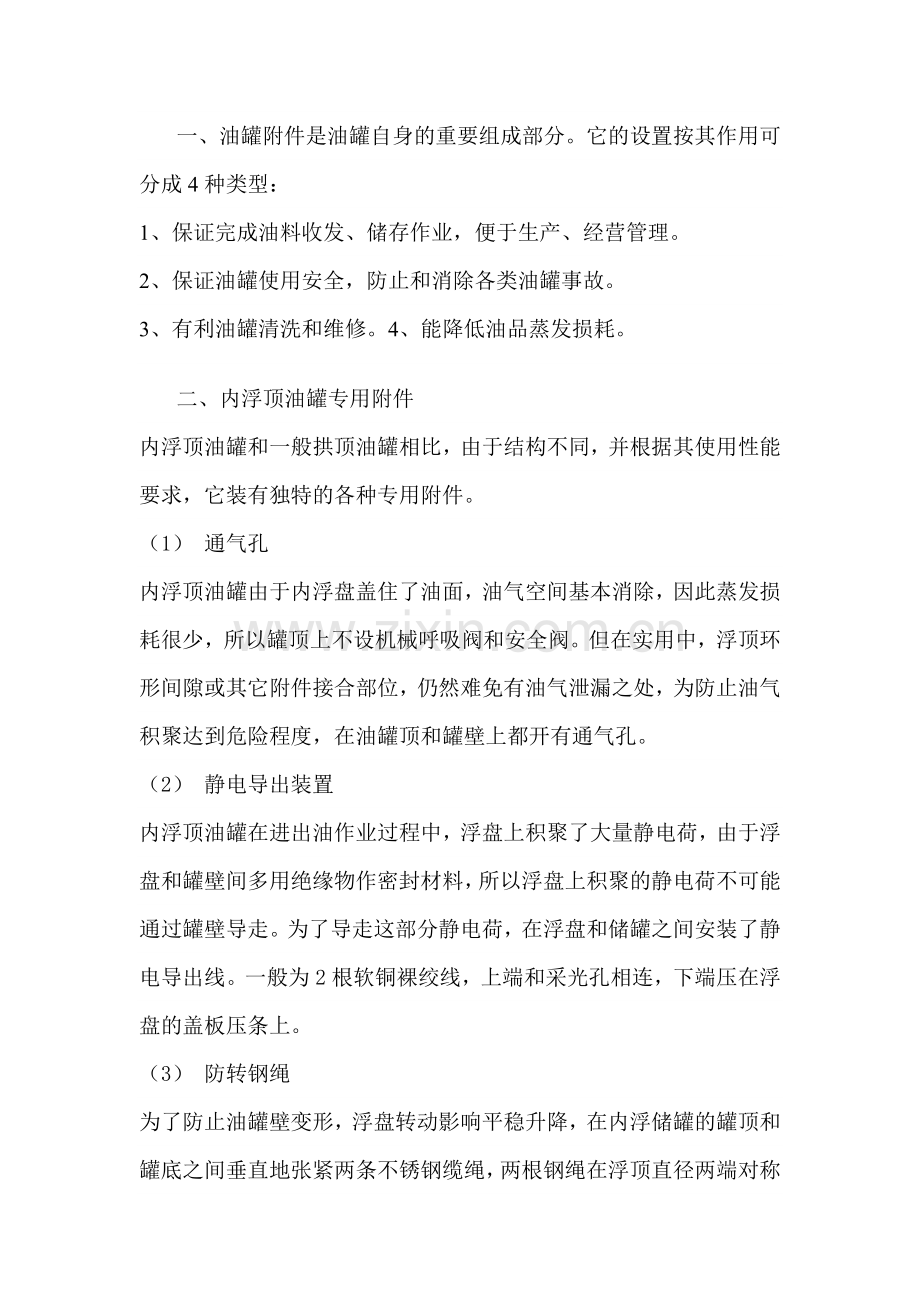

内浮盘专用附件结构.doc

一、油罐附件是油罐自身的重要组成部分。它的设置按其作用可分成4种类型：
1、保证完成油料收发、储存作业，便于生产、经营管理。
2、保证油罐使用安全，防止和消除各类油罐事故。
3、有利油罐清洗和维修。4、能降低油品蒸发损耗。
二、内浮顶油罐专用附件
内浮顶油罐和一般拱顶油罐相比，由于结构不同，并根据其使用性能要求，它装有独特的各种专用附件。
（1） 通气孔
内浮顶油罐由于内浮盘盖住了油面，油气空间基本消除，因此蒸发损耗很少，所以罐顶上不设机械呼吸阀和安全阀。但在实用中，浮顶环形间隙或其它附件接合部位，仍然难免有油气泄漏之处，为防止油气积聚达到危险程度，在油罐顶和罐壁上都开有通气孔。
（2） 静电导出装置
内浮顶油罐在进出油作业过程中，浮盘上积聚了大量静电荷，由于浮盘和罐壁间多用绝缘物作密封材料，所以浮盘上积聚的静电荷不可能通过罐壁导走。为了导走这部分静电荷，在浮盘和储罐之间安装了静电导出线。一般为2根软铜裸绞线，上端和采光孔相连，下端压在浮盘的盖板压条上。
（3） 防转钢绳
为了防止油罐壁变形，浮盘转动影响平稳升降，在内浮储罐的罐顶和罐底之间垂直地张紧两条不锈钢缆绳，两根钢绳在浮顶直径两端对称布置。浮顶在钢绳限制下，只能垂直升降，因而防止了浮盘转动。
（4） 自动通气阀
自动通气阀设在浮盘中部位置，它是为保护浮盘处于支撑位置时，油罐进出油料时能正常呼吸，防止浮盘以下部分出现抽空或憋压而设。
（5） 浮盘支柱
内浮顶油罐使用一段时间后，浮顶需要检修，油罐需清洗，这时浮顶就需降到距罐底一定高度，由浮盘上若干支柱来支撑。
（6） 扩散管
扩散管在

储罐内与进口管相接，管径为进口管的2倍，并在两侧均匀钻有众多直径2mm的小孔。它起到油罐收油时降低流速，保护浮盘支柱的作用。
