山东电力集团公司输变电设备反事故技术措施.doc

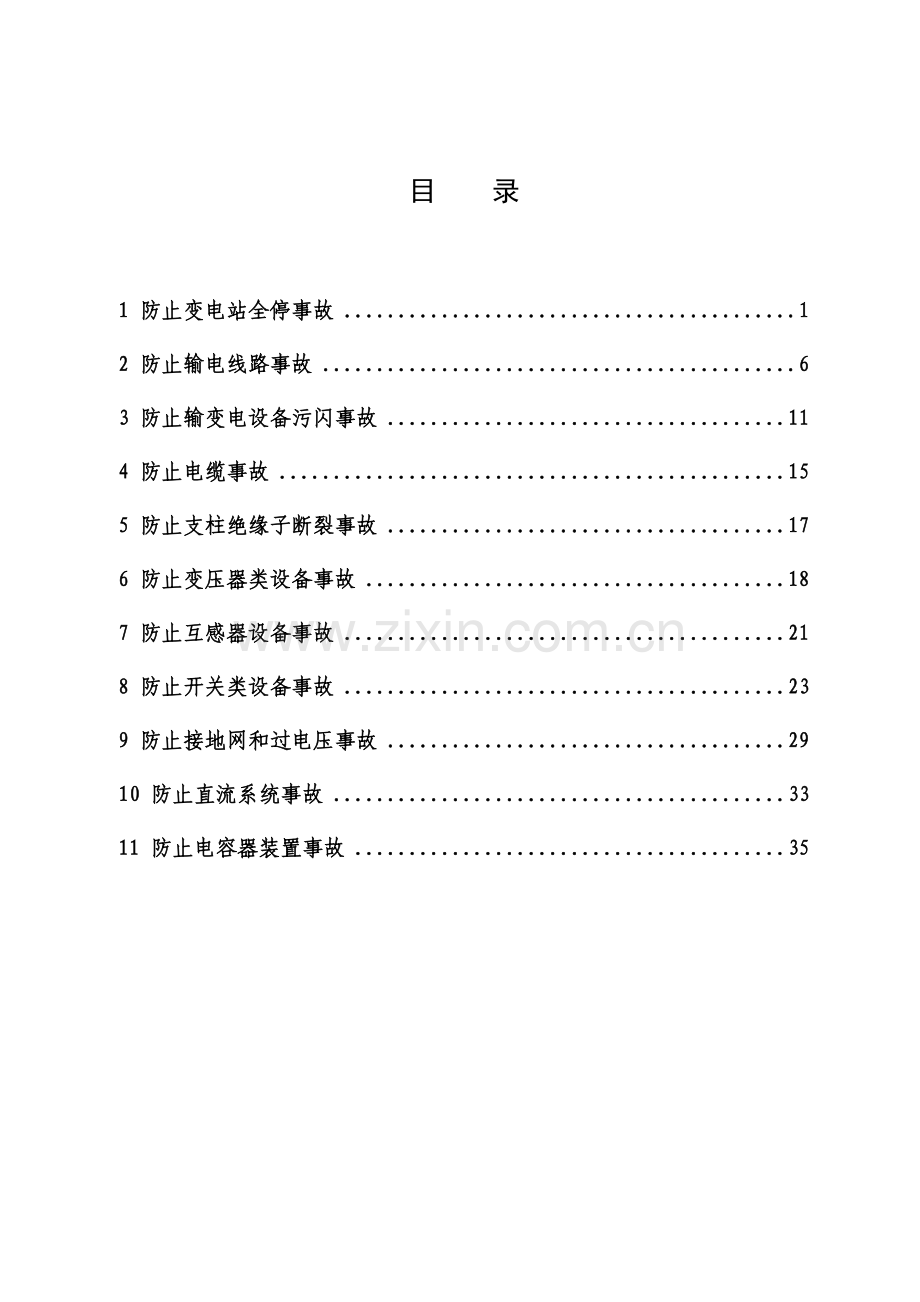

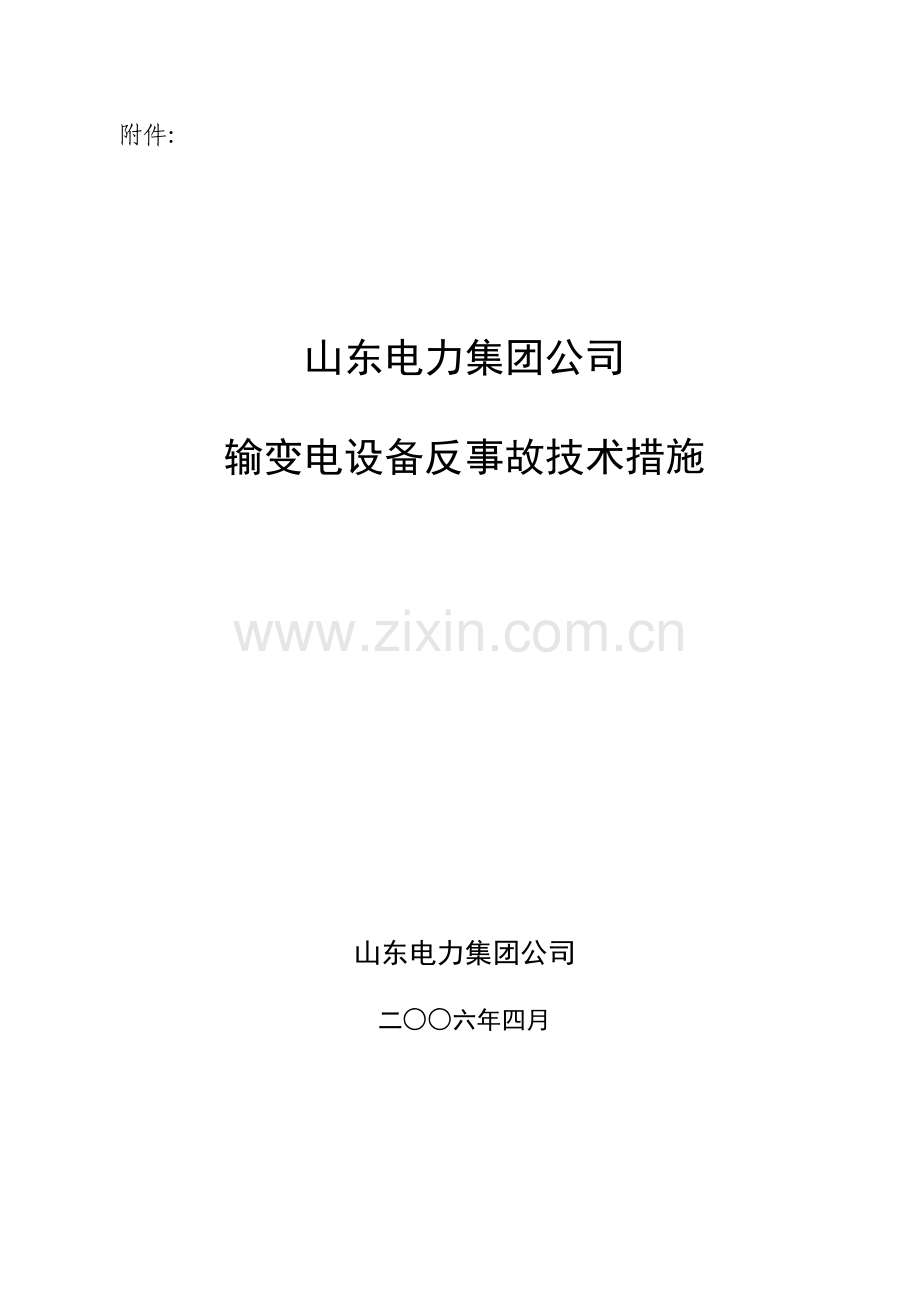

附件:山东电力集团公司输变电设备反事故技术措施 山东电力集团公司二六年四月目 录1 防止变电站全停事故12 防止输电线路事故63 防止输变电设备污闪事故114 防止电缆事故155 防止支柱绝缘子断裂事故176 防止变压器类设备事故187 防止互感器设备事故218 防止开关类设备事故239 防止接地网和过电压事故2910 防止直流系统事故3311 防止电容器装置事故35 1 防止变电站全停事故实行重点：变电站直流系统的设计应符合批反措规定。并加强对变电站直流系统的运营维护。变电站的保护设备的配置应符合反措规定，重要的线路和设备必须坚持设立两套互相独立主保护的原则。运营人员要严格招待电网运营的有关规程、规定，严格执行“两票三制”，操作中不跳项、不漏项，严防发生误操作事故。加强对变电站一次设备的检查，重点涉及母线支撑绝缘子、对套管及其引线接头、隔离开关触头、引线接头的温度监测。防止电气误操作事故的发生，必须从规范人的行为、保证设备特别是防误闭锁装置的可靠运营入手。防止电气误操作事故发生的重点，一是检修和运营人员严格执行“两票三制”管理制度并认真使用标准票，二是防误闭锁装置要完善可靠。为了防止枢纽变电站全停事故的发生，严格执行有关的规程、规定，并提出以下重点规定：1.1 完善变电所的一、二次设备1.1.1 进入枢纽变电站的输电通道应至少有三通道以上；站内部分母线或有一输电通道检修时，发生N-1、N-2故障时不会出现变电站全停的情况。1.1.2 枢纽变电站宜采用双母分段结线方式或3/2结线方式。根据电网结构的变化，应满足变电站设备的短路容量。每年按系统最大运营方式重新核算变电站母线短路容量，不满足规定的开关设备要及时更换，未更换前要采用措施。1.1.3 对影响系统安全稳定运营的220kV及以上变电所，设计时应充足考虑接线方式、同期装置、消弧线圈、无功补偿等与运营方式的结合、避免投运后再行完善。必须根据电网需求，装设低频低压减载和过流联切等安全自动装置。1.1.4 要定期对枢纽变电站支柱绝缘子，特别是母线支柱绝缘子、隔离刀闸支柱绝缘子进行检查，以防止绝缘子断裂引起母线事故。建立支持瓷瓶、变压器套管等重要设备部件台帐。开展瓷瓶裂纹、损伤等检查工作。1.1.5 新建变电站管母支持瓷瓶要选用额定弯曲破坏负荷6kN及以上高强度瓷瓶；弯曲破坏负荷4kN及以下的支持瓷瓶要加大更换力度，110kV可选用硅橡胶合成支柱绝缘子；母线和刀闸等支持瓷瓶不能攀登、不能挂安全带（绳）。1.1.6 定期对设备外绝缘进行有效的清扫，加强户内设备的外绝缘监督，做好变电站的门、窗、换气孔的防漏和维护工作；与设计部门一起制定方案，对不必要的进行封堵和改造，避免进水或灰尘引发室内设备短路。1.1.7 要加强对输变电设备红外测温的检查，每年至少在夏季负荷高峰期间对输变电设备普测一次。1.1.8 对户外变电所大径母线（直径大于500 mm2）的联接头，开口向上的应在联接金具底部开孔(孔径5 mm)，防止水流入线夹内冬季结冰导致线夹撑裂，母线落地。1.1.9 220kV及以上电压等级变电所所用电应有两路可靠电源。各直流操作电源均应保证断路器分、合闸电磁线圈通电时的端子电压不得低于标准规定。1.1.10 新订购的电气设备，必须是符合国家及电力行业标准，并具有一定的运营经验和成熟的制造经验，否则不得在变电站中安装运营。对旧保护装置迁入新建变电所运营，必须进行具体的状态检查和论证，经运营单位和专业管理部门审批。1.1.11 加强110kV及以上母线、220kV及以上主设备快速保护的建设。对重要的线路和设备必须坚持设立两套互相独立主保护的原则，500kV设备的主保护要实现双重化配置，220kV及以上环网运营线路要配置双套全线速动保护，500kV及枢纽220kV厂站母线应配置双套母差保护。1.1.12 对两套保护宜为不同原理和不同厂家的产品。对重要元件应充足考虑后备保护的设立。传输两套独立的主保护通道相相应的电力通信设备同时应为两套完整独立的、两种不同路由的通信系统，其相应的通信监控监测信息应被采集汇总到上一级调度（通信）机构的通信监控主站系统。1.1.13 在各类保护装置接于电流互感器二次绕组时，应考虑到既要消除保护死区，同时又要尽也许减轻电流互感器自身故障时所产生的影响。如为避免电流互感器自身故障，使事故扩大，安装时应注意将用于母差保护的二次绕组紧靠母线侧。1.1.14 继电保护及安全自动装置要选用抗干扰能力符合规程规定的产品，并采用必要的抗干扰措施，防止继电保护及安全自动装置在外界电磁干扰下的不对的动作或导致枢纽变电站全停。1.1.15 保护装置的配置及整定计算方案应充足考虑系统也许出现的不利情况，尽量避免在复杂、多重故障情况下的继电保护、安全自动装置的不对的动作。1.1.16 对于双母线接线方式的变电站，在一条母线停电检修时及恢复送电过程中，要做好安全措施，防止全站停电。对检修或事故跳闸后的母线进行试送电时应一方面考虑用外来电源送电。1.1.17 蓄电池室、油罐室、油解决室等防火、防爆重点场合的照明、通风设备应采用防爆型。无人值守变电站应安装火灾自动报警或自动灭火设施，其火灾报警信号应接入有人监视遥测系统，以便及时发现火警。1.2 加强电网的运营管理和监督1.2.1 要重视和加强电网规划设计工作，制定完备的电网发展规划和实行计划，建设结构合理的电网。对电网的薄弱环节，要尽快给予强化。电源接入点要合理，受端系统受电应按多条通道、多个方向进行规划和实行，每个通道的输送容量不应超过受端系统最大负荷的10%-15%，以减少失去一个通道时对电网安全稳定运营的不利影响。1.2.2 要加强稳定控制措施及保障系统安全最后防线运营措施的管理。要密切跟踪系统的变化情况，及时调整稳定控制措施，完善失步、低频、低压解列等装置的配置，并做好装置的定值管理、检修管理和运营维护工作。低频、低压减负荷装置和其它安全自动装置要足额投入。并网发电机组的保护定值要满足电网对机网协调的规定。1.2.3 应避免220kV及以上枢纽厂站的线路、母线、变压器等设备无快速保护运营。母线无快速保护运营时，要尽量减少无母差保护运营时间并严禁安排母线及相关元件的倒闸操作。受端系统的枢纽厂站继电保护定值整定困难时，应侧重防止保护拒动。1.2.4 要加强开关的运营维护和检修管理，保证元件故障能快速、可靠地切除。对500kV（330 kV）厂站、220kV枢纽厂站分闸时间分别大于50 ms、60 ms的开关，要尽快通过检修或生产改造加快分闸速度，经上述工作后分闸时间仍达不到上述规定的开关要尽快给予更换。1.2.5 为防止系统发生电压崩溃稳定破坏事故，要继续贯彻执行电力系统安全稳定导则（DL7552023）、电力系统电压和无功电力技术导则（SD325-1989）、国家电网公司电力系统无功补偿配置技术原则（国家电网生2023435号），并提出以下重点规定：1.2.5.1 在规划设计电力系统时，必须涉及无功电源及无功补偿设施的规划设计、并按照无功电力在高峰和低谷负荷时均能分(电压)层、分(供电)区基本平衡的原则进行配置。同时应具有灵活的无功电压调整能力与足够的检修事故备用容量。受端系统应有足够的无功储备，并应有一定的动态无功补偿。1.2.5.2 对于接入电网的发电机组，满负荷时滞相功率因数应不低于0.9，受端系统应为0.8至0.85；满负荷时进相额定功率因数新机组应不低于-0.95，老机组应不低于-0.97。1.2.5.3 主变最大负荷时其高压侧功率因数不低于0.95，最小负荷时不高于0.95。1.2.5.4 电网局部电压发生偏差时，应一方面考虑增减该局部厂站的无功出力，改变该点的无功平衡水平。母线电压低于调度下达电压曲线下限时应闭锁接于该母线上的变压器分头。中枢点电压超过电压合格范围必须及时向运营人员告警。1.2.5.5 电力系统应有一定的无功备用容量，以保证正常运营方式下，忽然失去一回线路、一台最大容量无功补偿设备或本地区一台最大容量发电机(涉及发电机失磁)时，保持电压稳定和正常供电。无功电源中的事故备用容量，应重要储备于运营的发电机、调相机和静止型动态无功补偿设备中。1.2.5.6 当电压连续减少并有进一步恶化的趋势时，要采用果断措施，及时拉路限电防止系统电压崩溃。1.2.5.7 对100kVA及以上高压供电的电力用户，在用电高峰负荷时变压器高压侧功率因数应不低于0.95；其他电力用户功率因数应不低于0.9。1.2.5.8 加强发电机组与电网密切相关设备的管理，并网电厂中涉及电网安全稳定运营的励磁系统和调速系统，继电保护和安全自动装置、并网电厂高压侧或升压站电气设备、调度通信和自动化设备等应纳入电力系统统一规划、涉及、运营管理，其技术性能和参数应达成有关国家及行业标准规定，技术规范应满足所接入电网规定，并应达成技术监督及安全性评价的规定。1.2.5.9 应督促谐波源用户进行谐波治理，减少谐波对电能质量、保护装置和计量装置的影响。1.3 防止变电站电气误操作事故的措施 为了防止电气误操作事故的发生，应逐项贯彻电力安全工作规程（国家电网安监202383号）、防止电气误操作装置管理规定（国家电网生2023243号文）及其他有关规定，并重点规定如下：1.3.1 运营人员要严格执行电网运营的有关规程、规定。操作前要认真核对接线方式，检查设备的状况。严格执行“两票三制”，操作中不跳项、不漏项，严防由于误操作导致的枢纽变电站全停事故。认真执行现场标准化作业指导书，保证对现场作业安全、质量的全过程控制。1.3.2 严格执行调度命令，操作时不允许改变操作顺序，当操作发生疑问时，应立即停止操作，并报告调度部门，不允许擅自修改操作票，不允许随意解除闭锁装置。1.3.3 结合实际制定防误装置的运营规程及检修规程，加强防误闭锁装置的运营、维护管理，保证已装设的防误闭锁装置正常运营。微机五防闭锁装置中电脑钥匙的管理必须严格按规定执行。1.3.4 对于双母线接线方式的变电所，在一条母线停电检修时，要做好另一条母线的安全措施，防止因人为因素导致运营母线停电。当给停电的母线送电时，有条件的要运用外部电源；若用母联断路器给停电母线送电，母联断路器必须带有充电保护。1.3.5 建立完善的万能钥匙使用和保管制度。防误闭锁装置不能随意退出运营，停用防误闭锁装置时，要经本单位生产局长或总工程师批准；短时间退出防误闭锁装置时，应经变电站站长或操作对队长批准，并应按程序尽快投入运营。1.3.6 采用计算机监控系统时，远方、就地操作均应具有电气闭锁功能。其防误操作规则必须经本单位电气运营、安监、生技共同审核，经主管领导批准并备案后方可投入运营。1.3.7 断路器或隔离开关闭锁回路不能用重动继电器，应直接用断路器或隔离开关的辅助触点；操作断路器或隔离开关时，应以现场状态为准。1.3.8 新、扩建的变电工程，防误闭锁装置应与主设备同时投运。成套高压开关柜五防功能应齐全，性能应良好。防误装置的电源应与继电保护及控制回路的电源分开。1.3.9 应配备充足的通过国家或省、部级质检机构检测合格的安全工作器具和安全防护用品。为防止误登室外带电设备，应采用全封闭（涉及网状）的检修临时围栏。1.3.10 为防止组合电器出线带电合接地刀，各单位应制定相应管理规定。成套高压开关柜五防功能应齐全、性能良好。新装开关柜应装有带电显示装置，带电显示装置应具有自检功能，并与线路侧接地刀闸实行联锁；配电装置有倒送电源时，间隔网门应装有带电显示装置的强制闭锁。2 防止输电线路事故对重要跨越处，如铁路、高等级公路和高速公路、通航河流以及人口密集地区应采用独立挂点的双悬挂垂串绝缘子结构。对也许遭受洪水、暴雨冲刷的杆塔应采用可靠的防汛、防泥石流措施。严格按设计进行施工，隐蔽工程应经监理单位质量验收合格后方可排埋，否则严禁立杆塔、放线。应制定倒杆塔、断线事故的反事故措施，并在材料、人员上给予贯彻，应集中储备一定数量的事故抢修塔。线路历经恶劣气象条件后应组织人员进行特巡。为防止输电线路事故的发生，应严格执行国家电网公司防止110（66）kV500kV架空输电线路事故措施（国家电网生2023641）、110（66）kV500kV架空输电线路技术监督规定（国家电网生技2023174号）及其它有关规定，并提出以下重点规定：2.1 设计阶段应注意的问题2.1.1 线路设计应严格执行现行的110500kV架空送电线路设计规程(DL/T5092-1999)和架空送电线路杆塔结构设计技术规定(DL/T5194-2023)等规程、规范的有关规定。加强设计、基建及运营单位的沟通，充足听取运营单位的意见。条件许可时，运营单位应从设计阶段介入工程。严禁无线路设计资质的单位设计、严禁超业务范围进行设计。2.1.2 线路途径选择应注意以下问题：2.1.2.1 要重视已取得的运营经验，并充足考虑特殊地形、气象条件的影响，尽量避开重冰区及易发生导线舞动的地区，并合理选取杆塔型式及强度。2.1.2.2 对重要跨越（如跨铁路、一级及以上公路、110kV及以上线路、通航河流、人口密集区）、地形复杂、交通困难、易覆冰、风口、高差大的地段，宜缩短耐张段长度，同时杆塔设计应留有裕度。2.1.2.3 应尽也许避开矿场开采区、塌陷区等也许引起杆塔倾斜、沉陷的地区。对于也许出现倾斜、沉陷等故障的杆塔，设计时应采用大板基础或其它有效措施。对于压矿线路，应到政府有关部门办理手续。对不能避开矿区的线路，应考虑矿区当前状况的同时，适当考虑矿区的发展趋势，采用综合防止措施防止倒塔事故发生。2.1.2.4 跨越森林、果园等，应适当增长杆塔高度，减少树木砍伐。跨越高等级公路两侧绿化带，应根据树种的最终生长高度拟定杆塔的呼称高度。2.1.3 城市或靠近公路的输电线路拉线，应装设反光拉线护管。2.1.4 新建220kV及以上线路，地线耐张串应采用双串绝缘子，安装前应测量绝缘电阻。2.1.5 新建110kV220kV线路水泥杆应使用环形钢筋叉梁，提高叉梁的机械强度和水泥杆的整体稳定性。对已运营的方形叉梁经鉴定强度不满足规定的，应更换为环形钢筋叉梁。2.1.6 新建线路的设计，在重要跨越处，如跨越110kV及以上输电线路、铁路、高速公路、通航河流以及人口密集区等地段，应采用自立式铁塔，并加强杆塔强度。新建220kV及以上电压等级的线路不宜采用拉线塔，在人口密集区和重要交叉跨越处不采用拉线塔。靠近道路的杆塔，在其周边应采用可靠的保护措施。2.1.7 45度及以上转角塔的外角侧跳线串宜使用双串复合绝缘子，并加装重锤，以避免风偏放电。耐张跳线悬垂线夹螺栓采用带开口销的螺栓。2.1.8 设计阶段应因地制宜开展防雷设计，对雷害易发区适当提高输电线路防雷水平，如山坡外侧、 山区大跨越段地线对导线的保护角要尽量减小。对于同塔双回直线塔，500kV和220kV线路对中相的保护角均不大于0度，110kV铁塔均不大于10度，钢管杆不大于20度。对于单回路线路， 500kV线路地线对导线的保护角不大于10度，220kV和110kV线路按规程设计，尽量减少，一般不大于15度。为提高地线复合光缆（OPGW）耐受雷击的能力，500kV线路OPGW外层单丝直径不得小于3.0mm，220kV线路OPGW外层单丝直径不得小于2.8mm。2.1.9 对35kV及以下线路，在雷害频繁的多雷区，应结合具体情况，考虑采用适当的防雷措施，如加装避雷线、安装避雷器、采用重合闸等。对绝缘导线在雷击断线频发区，应采用适当的防断线措施，同时做好绝缘导线的防渗水工作。2.1.10 做好防洪、防汛设计。输电线路应按50年一遇防洪标准进行设计。对也许遭受洪水、暴雨冲刷的杆塔，应加大基础的强度，并采用可靠的防汛措施；位于山坡、山脚也许受暴雨冲刷的杆塔，应采用可靠的截水、排水措施；杆塔砌挡土墙加固的，挡土墙应有足够的强度，并采用良好的排水措施。 2.1.11 对于重要的直线型交叉跨越塔，涉及跨越110kV及以上线路、铁路、高等级公路和高速公路、通航河流等，应采用双悬垂串、V型或八字型绝缘子串结构，应采用双独立挂点，档内导地线不能有接头。500kV线路铁塔宜预留双串挂孔。2.1.12 线路设计中应考虑防止导、地线断线的措施，对导、地线和拉线金具要有明确规定。新建线路导、地线应选用单丝无接头钢芯；新建220kV线路导线接头连接方式应采用液压连接。沿海地区、化工污染严重地区采用防腐导、地线及拉线。2.1.13 加强杆塔防盗设计，110kV及以上电压等级输电线路杆塔呼称高度以下采用防盗措施，呼称高度在30米以上的防盗到30米。2.1.14 使用复合绝缘子时，应综合考虑线路的防污、防雷防风偏防鸟害等项性能。2.1.15 城区线路应慎用玻璃绝缘子，以防止自爆伤人。2.1.16 鞍山铁塔厂1978年编制的220千伏铁塔汇编及1977年编制的35110千伏铁塔型录，已不符合现行规程DL/T5092-1999、DL/T5194-2023的有关规定，线路设计时不得直接套用，必须按现行规程进行强度核算后方能用于工程中。2.2 基建阶段应注意的问题2.2.1 线路器材应符合标准和设计规定，不允许使用不合格产品。2.2.2 塔材、金具、绝缘子、导线等材料在运送、保管和施工过程中，应妥善加以保管，严防硌压产生宏观压痕。2.2.3 复合绝缘子相对易于破损，在施工中应避免损坏复合绝缘子的伞裙、护套及端部密封，严禁人员沿复合绝缘子上下导线。2.2.4 严格按照设计规定进行施工，隐蔽工程应经监理单位、建设单位和运营单位质量验收合格后方可掩埋，否则严禁立杆塔、放线。2.2.5 砼杆应有埋入深度标记。新建线路在选用砼杆时，应采用在根部标有明显埋入深度标记的、符合设计规定的砼杆，为施工及验收工程质量提供直观可靠的检测依据，并为提高运营维护质量提供有效手段。2.2.6 新建线路竣工后，线路保护区应满足电力设施保护条例（1998年修订）有关规定，对地面、建筑物、树木、公路等距离符合架空送电线路运营规程(DL/T7412023)有关规定。2.3 运营维护中应注意的问题2.3.1 认真贯彻执行架空送电线路运营规程(DL/T7412023)，根据新颁规程规定，修订本单位的运营、检修规程。大跨越段(档距在1000米以上或杆塔在100米以上)应根据环境、设备特点和运营经验，制定专用现场规程，定期对导、地线进行振动测量。2.3.2供电单位要与发电厂、相邻运营单位，明确每条线路的维护界线，不得出现空白点。2.3.3各单位应结合本单位实际，制定倒杆塔、断线等事故的反事故预案，并在材料、人员上给予贯彻。2.3.4进行输电线路特殊区段的划定工作，对大跨越、多雷区、重污区、重冰区的特殊区段制定相应的维护、检修措施。2.3.5 220kV及以上线路停电时应对耐张杆塔引流板连接螺栓进行检查紧固。2.3.6 对于发生风偏跳闸的杆塔，若不能使用V型串，可采用双串绝缘子呈八字形悬挂导线，并加挂重锤，将导线位置略为提高，增大导线对塔身的空气距离，提高线路防风偏能力。2.3.7充足运用目前已有的雷电定位系统，掌握输电线路附近雷电活动规律，拟定雷害多发区。对雷击跳闸较频繁的线路，定出易击段，采用综合防雷措施（涉及减少杆塔接地电阻、改善接地网的敷设方式、适当加强绝缘、增设耦合地线、使用线路型带串联间隙的金属氧化物避雷器等手段），减少线路的雷击跳闸率和事故率。110kV及以上变电站出线前二基杆塔接地电阻必须小于5，不满足规定的要立即解决。2.3.8加强线路通道的清理工作，及时清除危及线路安全运营的障碍物；加强对交叉跨越点的导、地线弧垂观测。2.3.9 加强线路瓷绝缘子的检零工作,对500kV线路建议采用测量分布电压的方法进行检零。采用火花间隙进行检零时,对检出的有怀疑的绝缘子要用分布电压测量仪进行核对,确认为零、低值的绝缘子应及时进行更换。2.3.10采用有效措施，减少鸟害事故。对110kV及以上线路鸟害易发段，以加装防鸟刺为主。2.3.11加强线路巡视2.3.11.1 严格按照有关规定进行线路巡视，在恶劣气象条件下应增长特巡,特别是微气候地段，注意防覆冰和冰凌。线路遭受恶劣天气危害时应组织人员进行特巡，当线路导地线发生覆冰、舞动时应做好观测记录（如录像、拍照等），并对杆塔进行检查。2.3.11.2线路巡视中，应做好杆塔后期安装的复合光缆、防雷设施、防鸟设施等附属设施的运营维护工作，避免因附属设施缺陷引发线路故障。线路巡视应特别注意检查地线复合光缆（OPGW）外层断股情况。2.3.11.3 大负荷期间应积极开展红外测温工作，以有效检测接续金具（例如：压接管、耐张线夹等）的发热情况，发现问题及时解决。2.3.11.4 加强新技术、新设备的使用和推广，积极采用先进的智能巡检系统。2.3.11.5 对已发生倾斜的杆塔应加强监测并及时采用措施。2.3.12 及时解决线路缺陷，尽量缩短线路带缺陷运营时间。2.3.13为防止感应电触电，对在同塔双回、平行线路导线上的停电工作和绝缘地线上的工作，应加挂小接地线。2.3.14 加强铁塔构件、金具、导地线等设备腐蚀的观测和技术监督。应按照架空送电线路运营规程（DL/T741-2023）的规定，对于运营年限较长、出现腐蚀严重、有效截面损失较多、强度下降严重的，积极开展防腐解决，必要时进行更换。加强对导、地线悬垂线夹承重轴磨损情况的检查，磨损断面超过1/4以上的应予以更换。2.3.15 防止外力破坏2.3.15.1 也许引起误碰线路的区段，应悬挂限高警示牌或采用其它有效警示手段。2.3.15.2 加强对拉线塔的保护和维护，拉线塔本体和拉线下部金具应采用可靠的防盗、防外力破坏措施。在有拉线塔的线路附近还应设立警示标志。2.3.15.3 积极争取地方政府和公安部门的支持，充足发挥电力公司保卫部门的作用，积极宣传电力法、电力设施保护条例，开展群众护线工作，严厉打击盗窃线路器材的犯罪活动。2.3.15.4 把线路运营环境的监督检查作为重要的维护工作之一，线路运营人员要及时掌握沿线的建筑、公路、铁路、桥梁、开挖等施工作业情况，建立动态台帐，实行动态管理。2.3.16 加强线下树木管理，线下树木与导线的距离必须符合架空输电线路运营规程规定，对不符合规定的要进行砍伐或削头解决。3 防止输变电设备污闪事故实行重点：完善防污闪管理体系，明确防污闪主管领导和专责人的具体职责。坚持定期对输变电设备外绝缘表面的盐密测量。严格招待电力系统绝缘子质量的全过程管理规定，防污闪专责人应全过程参与。要加强零值绝缘子检测工作。为防止发生输变电设备污闪事故，应严格执行高压架空线路和发电厂、变电所环境污秽分级及外绝缘选择标准（GB/T16434-1996），并提出以下重点规定：3.1 设计与基建阶段应注意的问题3.1.1 应加强设计、基建、运营及科研单位的沟通和协调，并充足听取运营单位及电力科研单位的意见。3.1.2 新建、扩建输变电设备的外绝缘配置应以污区分布图为基础，并综合考虑环境污染变化趋势、运营经验、重要性等因素，合理选取绝缘子种类、伞型及爬距。保证设备防污闪能力。3.1.2.1 新建、扩建的输变电设备的外绝缘配置应达成相应于所在区域污秽等级配置的上限或高一级配置，其中变电设备的爬距不应低于三级污区配置。3.1.2.2 对处在三级污区的输变电设备，应在设计和基建阶段充足考虑采用大爬距定型设备，输电线路直线串优先选用复合绝缘子。3.1.2.3 应在变电站站址及线路走廊选择阶段尽量避开四级污区。如不能避让的，应在设计和建设阶段充足考虑设备型式的选择，经技术经济比较后，变电站可以考虑采用GIS或HGIS等设备或者全户内变电站。3.1.2.4 在设备投运前，按有关规定贯彻清扫、涂刷RTV涂料、安装防污闪辅助伞裙等防污闪措施。3.1.2.5 应避免使用爬距有效系数偏低的大爬距绝缘子，涉及：伞间距过小，伞下沟槽过多过深等。3.1.3 绝缘子覆冰闪络是污秽闪络的一种特殊形式。重冰区绝缘设计应采用增强绝缘、V型串、不同盘径绝缘子组合等形式，通过增长绝缘子串长、阻碍冰棱桥接以及改善融冰状况下导电水膜形成条件，防止雪闪、冰闪事故。3.1.4 加强绝缘子全过程管理，全面规范选型、招标、监造、验收及安装等环节，保证使用设计合理、质量合格的绝缘子。3.1.4.1 500kV线路复合绝缘子单次订货量超过500支或多次累计订货量超过500支、玻璃或瓷绝缘子订货量超过10000片，应由业主组织技术监督单位、运营单位、设计单位到生产厂家进行监造。监造中应严格执行抽检实验。对于复合绝缘子，应增长水扩散实验项目（注：对于35mm及以下芯棒，带护套芯棒及不带护套芯棒的泄漏电流均不允许超过50A，带护套芯棒与不带护套芯棒的泄漏电流的比值不允许超过1.5）。3.1.4.2 在选购复合绝缘子时，应规定厂家产品通过端部密封渗透实验以及芯棒应力腐蚀实验。3.1.4.3 220kV及110kV绝缘子的订货监造应根据需要参照500kV绝缘子的规定执行。3.2 运营阶段应注意的问题3.2.1 完善防污闪管理体系，明确和贯彻防污闪主管领导和专责人的具体职责。3.2.2 定期开展盐密测量、污源调查和运营巡视工作，及时修订污区分布图。目前，盐密测量应按照国家电力公司关于开展用饱和盐密修订电网污区分布图工作的告知（发输电输2023168号）的规定，逐步过渡到按35年的积污量取值。3.2.3 对于爬距不满足相应污区等级规定或者不能保证定期清扫的变电设备的外瓷绝缘，应采用涂RTV涂料的防污闪措施。对于积污严重的变电柱式设备可采用涂RTV涂料并加装防污闪辅助伞裙综合措施。超过有效期的涂层应进行重涂。3.2.4 在恶劣气象条件下要适当减少运营电压,减少线路污闪跳闸几率。短期内发生多次污闪跳闸的，宜考虑停电解决。3.2.5 调爬与清扫3.2.5.1对于绝缘配置不满足污秽等级规定的应进行调爬。如受条件限制不能调整的，应采用必要的防污闪补救措施。3.2.5.2绝缘配置满足污区等级规定且未涂刷RTV涂料的室外输变电瓷绝缘设备应安排停电应每年入冬前清扫一次。3.2.5.3 对采用盐密指导清扫的输电线路，根据气象环境条件和运营经验,一般23年停电清扫一次。对距海20km以内的输电线路，不采用盐密指导清扫。3.2.5.4 加强设备清扫工作，贯彻“清扫责任制”和“质量检查制”，其中应重点关注自洁性能较差的绝缘子（如钟罩式绝缘子）。3.2.5.5 室内变电设备，除做好密封和防渗漏工作，应根据所处的地理位置和设备的积污情况合理安排清扫，清扫周期最长不超过5年。3.2.5.6 鉴于输电线路跳线串清扫困难，建议将处在二级及以上污区内的110-500kV输电线路耐张塔（杆）和转角塔的瓷绝缘子吊串更换为复合绝缘子。更换复合绝缘子前应进行校核，若风偏不满足规定期应加装重锤。3.2.5.7 在调爬和清扫中应防止留下防污漏洞或死角，如具有多种绝缘配置的线路中相对薄弱的区段、配置过于薄弱的耐张绝缘子和输变电结合部等。3.2.6 绝缘子使用注意事项3.2.6.1 玻璃绝缘子与瓷绝缘子对于盘形悬式玻璃绝缘子自爆和瓷绝缘子零值问题，一方面应坚持定期检测和更换，另一方面对劣化率高于盘形悬式绝缘子劣化检测规程（DL/T626-2023）的，应结合生产厂家产品批次运营时间运营条件等因素进行综合分析，必要时应所有更换，并与设计基建及生产厂家及时互换信息。3.2.6.2 复合绝缘子应严格执行标称电压高于1000V交流架空线路用复合绝缘子使用导则（DL/T864-2023）的有关规定，并注意以下事项：3.2.6.2.1 在复合绝缘子存放期间及安装过程中，严禁任何也许损坏绝缘子的行为；在安装复合绝缘子时，严禁反装均压环。3.2.6.2.2 处在三级及以上污区线路直线串所有采用或更换为复合绝缘子。规定如下：（1）要选用大小伞结构、加长型复合绝缘子；（2）110kV及以上电压等级复合绝缘子要选用耐酸腐蚀芯棒；（3）端部连接采用压接式或内楔式工艺；（4）选用防鸟害均压环。3.2.6.2.3 对运营中的复合绝缘子应参照“盐密监测点”设立一定数量的“憎水性监测点”，定期检测绝缘子憎水性，以分析该批产品的外绝缘状况。对于严重污秽地区的复合绝缘子宜进行表面电蚀损检查。在进行杆塔防腐解决时，应防止防腐漆滴落到复合绝缘子表面。3.2.6.2.4 应定期换下一定比例的复合绝缘子做全面性能实验。对于拟定性能已明显老化不能保证安全运营的产品批次应及时更换。送检的试品须注明生产厂家、出厂日期、投运时间、耐张或直线串。3.2.6.2.5 对采用真空灌胶工艺生产的220kV复合绝缘子尽快进行更换。3.2.6.2.6 复合绝缘子不得用作220kV及以上电压等级耐张串。3.2.7 防污闪涂料与防污闪辅助伞裙绝缘子表面涂覆“RTV防污闪涂料”和加装“防污闪辅助伞裙”是防止变电设备污闪的重要补充措施，其使用应分别符合电力系统用常温固化硅橡胶防污闪涂料（DL/T627-2023）和防污闪辅助伞裙使用指导性意见（调网1997130号）的规定。3.2.7.1 对RTV涂料规定如下: （1）满足国家电力调度中心调网1997130号文“关于颁发防污闪RTV涂料使用指导性意见的告知”中的规定；（2）购买固化物含量为40%及以上的涂料，以保证涂层厚度和涂层的有效期；（3）规定RTV的表干时间为25min45min（252，50%5%RH），便于施工，并可减少浪费；（4）购买阻燃型涂料，以免在涂刷过程中因静电而引起火灾。3.2.7.2 避雷器严禁加装防污闪辅助伞裙。4 防止电缆事故4.1 严格执行电力工程电缆设计规范（GB 50127-94）、火力发电厂与变电所设计防火规范（GB50229-96）、电缆运营规程、电气装置安装工程电缆线路施工及验收规范（GB50168-92）、110kV及以下XLPE绝缘电力电缆订货技术条件和35kV及以下XLPE绝缘电力电缆附件订货技术条件。4.2优先选用交联聚乙烯电缆，110kV及以上交接验收耐压实验应采用交流耐压。4.3 在重要电缆沿线路面和地下应设立醒目警示标志，加强巡视质量。与市政工程部门联系协调，建立市政施工会签制度。与煤气、热力管道等距离应符合有关规程规定。4.4 建立健全电缆管理制度，设立专职或兼职专责人，建立电缆资料台帐，做好实验、测温、故障及缺陷记录，加强对电缆的运营管理。4.5 对易受腐蚀的地区安排对电缆周边土壤水分进行酸碱测试，对腐蚀严重的电缆应采用更换为防腐性能较高的PE护层电缆。4.6 35kV及以下电缆附件铠装接地线与屏蔽接地线应采用多股铜线并必须分开，铠装接地线截面不小于10mm2；屏蔽接地线截面积为35kV电缆不小于35mm2；10kV电缆不小于25mm2。4.7 电缆防火4.7.1 新、扩建工程中的电缆选择与敷设应按火力发电厂与变电站设计防火规范（GB50229-1996）中的有关部分进行设计。严格按照设计规定完毕各项电缆防火措施，并与主体工程同时投产。优先选用阻燃电缆。4.7.2 在密集敷设电缆的主控制室下电缆夹层和电缆沟内，不得布置也许引起着火的管道和设备。4.7.3 严格按照对的的设计图册施工，做到布线整齐，各类电缆按规定分层布置，电缆的弯曲半径应符合规定，避免任意交叉并留出足够的人行通道。4.7.4 控制室、开关室、计算机室、通讯机房、环网开关柜、分支箱、箱式变等通往电缆夹层、隧道、穿越楼板、墙壁、柜、盘等处的所有电缆孔洞和盘面之间的缝隙（含电缆穿墙套管与电缆之间缝隙）必须采用合格的不燃或阻燃材料封堵严密。对穿越电缆的楼板用防火隔板。4.7.5 扩建工程敷设电缆时，应加强与运营单位密切配合，对贯穿的电缆孔洞和损伤的阻火墙，应及时恢复封堵。4.7.6 电缆竖井和电缆沟应分段做防火隔离，对敷设在隧道和厂房内构架上的电缆要采用分段阻燃措施。4.7.7 靠近带油设备的电缆沟盖板应密封。4.7.8 应尽量减少电缆中间接头的数量。如需要，应按工艺规定制作安装电缆头，经质量验收合格后，再用耐火防爆槽盒将其封闭。4.7.9建立健全电缆维护、检查及防火、报警等各项规章制度。重要的电缆隧道、夹层应安装温度火焰、烟气监视报警器。坚持定期对电缆夹层、沟的巡视检查，对电缆特别是电缆中间接头应定期进行红外测温，按规定进行防止性实验。4.7.10电缆夹层、竖井、电缆隧道和电缆沟等部位应保持清洁，不积水，照明采用安全电压且照明充足，严禁堆放杂物。在上述部位进行动火作业应办理动火工作票，并有可靠的防火措施。4.7.11 加强直流电缆防火工作。直流系统的电缆应采用阻燃电缆；两组电池的电缆应尽也许单独铺设。5 防止支柱绝缘子断裂事故5.1 提高刀闸支柱和母线支柱绝缘子的抗弯强度。规定此后采用额定弯曲破坏负荷为6kN及以上的防污型支柱绝缘子。5.2 定期对变电站支柱绝缘子，特别是母线支柱绝缘子、隔离刀闸支柱绝缘子进行检查，防止绝缘子断裂引起母线事故。5.3 进行刀闸操作时，要加强监护，严格监视隔离开关动作情况，如发现卡滞应停止操作并进行解决，严禁强行操作。若发生支柱断裂前兆，应立即告知操作人员撤离。5.4 逐步更换低强度的支柱绝缘子。各单位对抚瓷厂97年前生产的抗弯强度在4kN及以下的支柱绝缘子分年度逐步安排更换，防止发生事故，保证电网的安全运营。5.5 积极探索绝缘子超声波探伤和紫外线带电裂纹检测工作，及时发现缺陷，防止事故发生。5.6支柱绝缘子基建验收时应贯彻国家电网公司关于高压隔离开关订货的有关规定（生产输电20234号文附件3）中的规定，支柱绝缘子金属法兰采用上砂水泥胶装，胶装处胶合剂外露表面应平整，无水泥残渣及露缝等缺陷，胶装后露装高度1020mm，且不得小于10mm，胶装处应均匀涂以防水密封胶。5.7 与隔离开关相连的导线弛度应调整适当，避免产生太大的拉力。6 防止变压器类设备事故实行重点：变压器上的大电流套管与引线的连接必须有锁母和蝶形弹簧垫，防止松动。对于35KV及以上的电容型套管实验完毕后必须设专人对套管的末屏接地装置进行检查，保证接良好。110KV及以上的变压器未做绕组变形和局部放电实验的，必须运用停电机会进行此项实验项目。对运营2023以上的变压器必须进行一次油中糖醛含量和90下变压器油的介损测定。110KV及以上电压等级的变压器在大修后必须对压力释放阀进行校验。6.1变压器6.1.1加强变压器选型、定货、验收及投运的全过程管理。在选用110kV及以上电压等级的变压器时，各单位在协议中应明确规定厂家出具抗短路能力动态计算报告并进行验算；明确规定厂家增长抗短路能力的措施，如采用半硬铜或自粘性换位导线、内衬硬绝缘筒、合理增长撑条等。110kV变压器必须选用产品通过了突发短路实验的厂家；220kV变压器优先选用已通过突发短路实验的同类产品。6.1.2 220k
