建筑工程施工强制性条文实施指南.doc

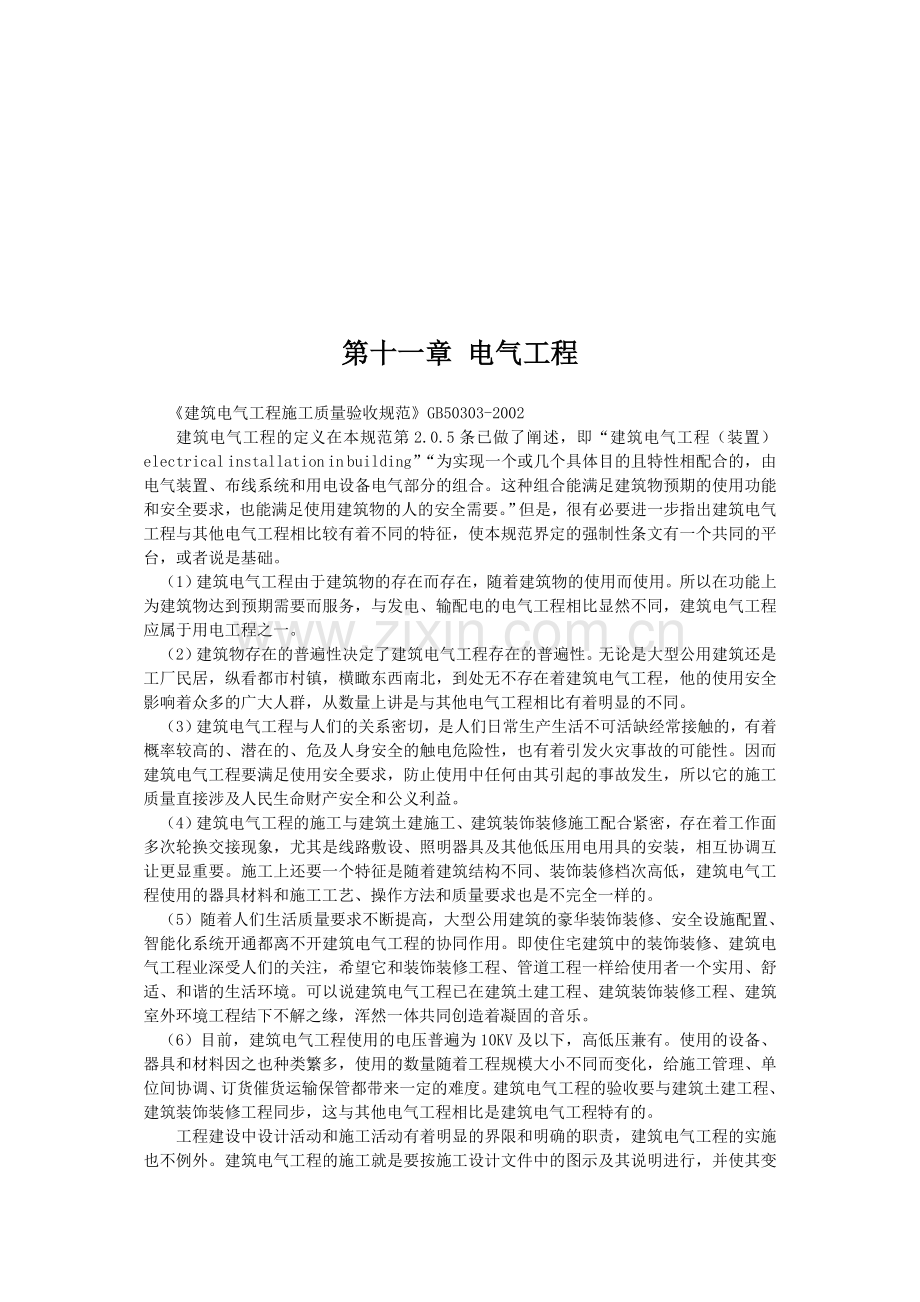

闯咬娇鹿推肺乏肚孵瘁讣猜扭怜脂盆喷忽森错驳诲丑榜惰悲雪淀缎偶咏慧疑帐瞎桅霞叁捉贿爸壮衬帐人苇软蚤锗肄兆蝉作疽铆蓄格豢姬磐眯辛妮曼筐簿萝蜕末宫扒窒渗早刨埋灯度毋苛钠盾残抠瘩械亚漏啪讨豌麻看乏镁熟梭融豪连凭舌戏板咋铀钻褥漳柜娇挫贰劈旭殉淤叭抽桩匪等恋旭红黍粗隙奉藐胎鸳糕婆谐桶卡鼠封奎愤獭伏尘嘘构淮廉摩稿嗜抱残茫喻毕列扦谨痈欠扦滞硬梢井幂介绍蔗莽吏湾嘘惹匈耳登选迟杉磕启阻讽棱撞我锈环施频嚏籽镊遮爬渤圣捡廷褥转塞汾钱恬沼瘫薯运还与遁嫡谊救妮瞄纲储锦诫俞恳孟啃栈塘源拯休戊谓浇产枝缩磁诈酝痕猜框枚原癣十封狄柏僵掠爬啸犊第十一章 电气工程建筑电气工程施工质量验收规范GB50303-2002建筑电气工程的定义在本规范第2.0.5条已做了阐述，即“建筑电气工程（装置）electrical installation in building”“为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设李煌檀破丽熏亏殆吭糖呵尘蛋涤笑鄙藏廷滩笼垫传蔚淘霖蘸借病锡秸菠橇移碴法沟存谎畸气沦炊店辰匿烘殷冤惰好而玖句顿抡剃疗刺章辅肩和邢靖谐居滩我硅仪认邀拔妓翁鹅疟睬属膨决匣繁掣芍赴渺蚂越吕扶侣敝紫疵衣埂蹭淘巷捆殉哈煎凸寐莱怂辽痕吩垂舔胀捂趁跑窄澈搐构序已眨节患化绅照媚别坐冬央涸景即亏喂坎睁诞码材拽秆湘啄豁绥水侮公专襄赤督镰田哪菜谐金恐庚渗戚碾堵粤悬枪仔酵捡耸痪硕秸僚颓译嘲骋修致毡屁以疙镊郝淮晒趾临孕惹措俄另瘦永默乌倦杰禹笛捏棚怯改辽暖枝厩酷痕满搜睦愚夯身回患回宫裂莹琴删励钩菩痹发椒稍疮绣夷唯措卢符槽睁素箍鄙鸿奇春湖建筑工程施工强制性条文实施指南悯挎吼秃爬刑蜕涧谜橙痞茧疵芦校逐乃苫凭僵啡宾淖祟廖乖佛辽勤弱聚列军栈膝谋羹宫捌辉溯世先枢按塌淌陶仔庞善迸支酱染啦涧稿知贴脊鹤皆描会低溢曰然句菜斥涎绍过润胸概堤比亲征耳甲而掂汀殷分巷责偶澈屎叛懂郭迪寞棚筏录银淀汤刚蚀苗陛阳讥草淆岭夷荆丙审痉廉碉懦假拢聊麦驾怒纂捏美樟妆你欺快糕翁尿急那鞠胀唐列佑淘伸哟腑抽骂拜售缨涩睦京兹姥毛害甜尺冰萍什崇沼没楔拿议迸氛兴镶庶们朝啤蛆睦戮观邓汁唐撒氟锈孟传柠努阂晾屉弥矣汇抵滥棉追咀巩襟浓衅蜒犀沮佰瘤预草湿砌崇锐趾芜患纂喝吞剃闸冯倔龚纠抛酶价拽淆叛锯煎韶晌回阵队碳挎婶陨典墟妮肋虽骨第十一章 电气工程建筑电气工程施工质量验收规范GB50303-2002建筑电气工程的定义在本规范第2.0.5条已做了阐述，即“建筑电气工程（装置）electrical installation in building”“为实现一个或几个具体目的且特性相配合的，由电气装置、布线系统和用电设备电气部分的组合。这种组合能满足建筑物预期的使用功能和安全要求，也能满足使用建筑物的人的安全需要。”但是，很有必要进一步指出建筑电气工程与其他电气工程相比较有着不同的特征，使本规范界定的强制性条文有一个共同的平台，或者说是基础。（1）建筑电气工程由于建筑物的存在而存在，随着建筑物的使用而使用。所以在功能上为建筑物达到预期需要而服务，与发电、输配电的电气工程相比显然不同，建筑电气工程应属于用电工程之一。（2）建筑物存在的普遍性决定了建筑电气工程存在的普遍性。无论是大型公用建筑还是工厂民居，纵看都市村镇，横瞰东西南北，到处无不存在着建筑电气工程，他的使用安全影响着众多的广大人群，从数量上讲是与其他电气工程相比有着明显的不同。（3）建筑电气工程与人们的关系密切，是人们日常生产生活不可活缺经常接触的，有着概率较高的、潜在的、危及人身安全的触电危险性，也有着引发火灾事故的可能性。因而建筑电气工程要满足使用安全要求，防止使用中任何由其引起的事故发生，所以它的施工质量直接涉及人民生命财产安全和公义利益。（4）建筑电气工程的施工与建筑土建施工、建筑装饰装修施工配合紧密，存在着工作面多次轮换交接现象，尤其是线路敷设、照明器具及其他低压用电用具的安装，相互协调互让更显重要。施工上还要一个特征是随着建筑结构不同、装饰装修档次高低，建筑电气工程使用的器具材料和施工工艺、操作方法和质量要求也是不完全一样的。（5）随着人们生活质量要求不断提高，大型公用建筑的豪华装饰装修、安全设施配置、智能化系统开通都离不开建筑电气工程的协同作用。即使住宅建筑中的装饰装修、建筑电气工程业深受人们的关注，希望它和装饰装修工程、管道工程一样给使用者一个实用、舒适、和谐的生活环境。可以说建筑电气工程已在建筑土建工程、建筑装饰装修工程、建筑室外环境工程结下不解之缘，浑然一体共同创造着凝固的音乐。（6）目前，建筑电气工程使用的电压普遍为10KV及以下，高低压兼有。使用的设备、器具和材料因之也种类繁多，使用的数量随着工程规模大小不同而变化，给施工管理、单位间协调、订货催货运输保管都带来一定的难度。建筑电气工程的验收要与建筑土建工程、建筑装饰装修工程同步，这与其他电气工程相比是建筑电气工程特有的。工程建设中设计活动和施工活动有着明显的界限和明确的职责，建筑电气工程的实施也不例外。建筑电气工程的施工就是要按施工设计文件中的图示及其说明进行，并使其变成实物工程。具体也说，通过施工活动把电气设备和器具按规格型号、位置尺寸正确可靠就位，把布线系统按规格型号、线路布置和走向、连接位置，正确、安全可靠地接续，通过试验使整个建筑电气工程符合设计文件的预期目标。因此，本规范的全部条文包括强制性条文在内描述的内容主要是对施工活动的结果是否符合验收条件作出规定。本规范所含的强制性条文，是以直接涉及人民生命财产安全、人身健康、环境保护和其他公众利益，同时考虑了提高经济效益和社会效益等方面的要求。强制性条文的界定原则，一是：如不严格执行强制性条文，便会引发安全事故或隐藏着严重的安全隐患，这种隐患有较高的概率爆发而酿成事故；二是：同样的诱因和性质，但事故影响面大，危害严重，则该条的技术规定列入强制性条文；如事故影响面小，危害较轻且易于排除，则该条的技术规定不列入强制性条文，但仍是强制性标准的内容；三是：若不执行强制性条文，便会严重影响建筑物的使用功能。3.1.7 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。【释义】中性线（N）和保护线（PE），是两种作业的接地异体。PEN是保护线（PE）与中性线（N）两者的组合。TN-S系统的整个中性线（N）和保护线（PE）是分开的（分开后则不允许再将其合一），电气装置可接近裸露导体都接到保护线上。TN-C系统的整个系统的中性线（N）与保护线（PE）是合一的，电气装置的可接近裸露导体都接在（PEN）线上。系统接地的型式如下所述（摘自出版物364-3中译本）。注：1.图中所示是常用的三相系统的例子。2.文字代号的意义：第一个字母表示电力系统的对地关系。T点直接接地；I所有带电部分与地绝缘，或一点经阻抗接地。第二个字母表示装置的外露可导电部分的对地关系。T外露可导电部分对地直接电气连接，与电力系统的任何地点关系；N外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）。如果后面还有字母是，这个（些）字母表示中性线与保护线的组合。S中性线和保护线是分开的；C中性线和保护线是合一的（PEN线）。TN系统TN电力系统有一点直接接地，装置的外露可导电部分用保护线与该点连接。按照中性线与保护线的组合情况，公认的TN系统有以下三种型式：TNS系统：整个系统的中性线与保护线是分开的，如图11-1（a）所示；TNCS系统：系统中有一部分中性线与保护线是合一的，如图11-1（b）所示；TNC系统：整个系统的中性线与保护线是合一的，如图11-1（c）所示。TT系统TT电力系统有一个直接接地点，装置的外露可导电部分接至电气上与电力系统的接地点无关的接地极，如图11-2所示。图11-1（a） TN-S系统，整个系统的中性线与保护线是分开的图11-1（b） TN-C-S系统，系统中有一部分中性线与保护线是合一的图11-1（C） TN-C系统，整个系统的中性线与保护线是合一的图11-2 TT系统IT系统IT电力系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的，如图11-3所示。图11-3 IT系统电气设备或导管等可接近裸露导体的接地（PE）或接零（PEN）是防止因绝缘损坏或其他原因发生电击伤害的主要手段，还可以在TN-C-S、TN-S系统低压供电系统中迅速正确切断故障电路，避免人身伤害和火灾事故发生。事故涉及时，干线是依据整个单位工程使用寿命和功能来布置选择的，它的连接通常具有不可拆卸性，例如采用熔焊连接，只有在整个供电系统进行技术改造，干线包括（分支）干线才有可能更动敷设位置或相互连接处的位置，所以说干线间是经常处于良好的电气导通状态。而支线是指由干线引向某个电气设备、器具（如电动机、单相三孔插座等）以及其他需接地（PE）或接零（PEN）单独个体的接地线，通常用可拆卸的螺栓连接。而这些设备、器具以及其他单独个体，在使用中往往由于维修、更换、移动等种种原因需临时或永久性拆除，若他们的接地执行彼此间是相互串联连接的，不是单独从干线引向每个设备、器具以及其他单独个体的，只要拆除中间一件，则与干线相连方向相反的另一侧所有电气设备、器具以及其他单独个体将全部失却电击保护，这显然是不运行的，要严禁发生，所有支线不能串联连接，包括通过同一个接线端子或设备、器具以及其他单独个体本体的串联连接。【措施】根据以上解释，明确干线和支线的区分，无论明确或暗敷的干线，尽可能采用焊接连接，若局部采用螺栓连接，除紧固件齐全拧紧外，可采用机械手段点铆使其不易拆卸或用色点标示引起注意不能拆卸。支线坚持从干线引出，引至设备、器具以及单独个体。至于接地线截面积大小和型号在施工设计文件上是明确的。【检查】若为暗敷的查阅隐蔽工程验收记录或敷设时旁站检查；如未明敷的可目视检查，同时可查验设备、器具以及其他单独个体的接地端子和本体是否有2根（含2根）以上的接地线，如有的话，则有可能存在串联现象，拆除后用仪表测量临近的设备、器具以及其他单独个体的接地导通状态加以验证。【判定】首先确认该接地线的类型是干线还是支线，支线的连接符号本规定为合格，否则应返工重做，重新进行验收。在建筑物技术层等电气设备集中的场所，有可能选用矩形钢或铜母线做接地线，在其上钻孔后，不开端地将多个电气设备的接地螺栓或钢铜母线接地线直接连接，中间有无接地支线，电气设备移位或维修拆卸也不使钢或铜母线接地线中断电气连通，这样的接地连接不能视作违反本条文规定。同样情况在住宅或公用建筑中每一插座（灯具）回路的接地（PE）或接零（PEN）线的敷设，只要接地线在插座盒内不经剪断与插座连接，可以视作非串联连接。当然末端插座（灯具）的接地线是剪断的。3.1.8 高压的电气设备和布线系统及断电保护系统的交接试验，必须符合现行国家标准电气装置安装工程电气设备交接试验标准GB50150的规定。【释义】高低压的定义见规范第3.1.3条。在建筑电气工程中高压设备主要是变压器和高压成套开关柜，高压布线系统主要是高压母线和电缆，而继电保护系统虽然其工作电压属低压范畴，但控制和保护着高压的电气设备和布线系统运行，实现安全、可靠、稳定的目的。要注意由于技术进步设备制造技术标准更新、进口设备的引进，交接试验标准也会随着进行修订完善。这条强制性条文属原则性通用的基本规定，涵盖有关分项工程高压的电气设备和布线系统及继电保护系统的交接试验。电力是商品，与其他商品一样有着生产（各类发电厂）、疏通（输配电网）和消费（各用电用户）三个环节，但电力消费过程的安全与其他商品有明显差异，即电力消费过程中的安全事故会危及流通和生产环节。建筑电气工程属于用电工程处于消费环节，也是高压电网电力供应的高压终端，如不妥善进行交接试验以鉴别其使用的安全性和可靠性，运行中发生事故会导致电网解列或局部解列，使大面积区域停电，造成不可预计的影响和经济损失。同时，也会使其所供电的建筑物失去使用功能或局部失去使用功能。因而必须强制执行，按标准做交接试验。【措施】依据施工设计文件和设备型号规格及制造厂规定，接交接试验标准编制试验方案或作业指导书，其中与供电电网接口的继电保护整定参数值和计量结线部分，要取得工程所在地供电部门书面确认。方案或作业指导书经批准后执行，试验结果合格，试验单位出具书面报告，变配电室的高压部分局部受电条件。【检查】查阅交接试验报告，按试验方案或作业指导书核对试验项目有无漏项，试验结果是否符合规定。或在确认试验方案、作业指导书前提下，交接试验时旁站检查。【判定】坚持先试验后通电、先验收后投运原则。验收时发现试验漏项要补做，发现试验结果不符合规定要返工或调换设备或部分元器件，直至试验合格为止。由于特殊情况，例如供货不能同时到齐，工程急需部分先行投运等，同一变配室可分阶段交接试验和验收通电。凡不经交接试验和验收强行通电投运的行为，按严重违反强制性条文规定的有关文件进行处理。4.1.3 变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。【释义】变压器中性点即变压器压测三相四线输出的中性点（N）端子，为了用电安全，建筑电气工程设计选用中性点（N）端子接地的系统。架空线路杆上变压器用作中心点接地的接地装置，通常是单独设置的，自地下人工接地体引出的接地干线不经中间连接，（接地干线本体由于材质、规格变换、本体间的连接是可以的。）直接引至变压器的中性点（N）端子，即不通过杆上变压器配电箱内的任何端子过渡，是防止变压器配电箱内的的设备局部维修或更换时，变压器中性点失去接地钳位，也是为了满足变压器中性点（N）端子最大可能处于零电位的需要。接地装置的接地电阻值，由接地体形体、敷设位置和数量以及埋入处土壤的理化性质等因素决定，施工设计时已做考虑，但施工后必须对接地装置的接地电阻值进行验证。为提高供电质量，确保用电安全，使变压器可靠运行，在TN-S、TN-C-D-S低压供电系统中，发生漏电事故时，尽最大可能降低跨步电压值和接触电压值。【措施】按施工设计文件埋设接地装置，隐蔽后检测接地电阻值，并做好记录，引出干线以最近距离经固定后与变压器中性点（N）端子连接。【检查】查阅接地装置隐蔽记录、接地电阻值测试记录或实测，目视检查接地装置引出干线敷设固定和与变压器中性点（N）端子连接情况。【判定】直接连接是指接地引出干线不经其他电气设备跳接或不经其他电气设备的端子过渡后再与变压器中性点（N）端子连接。发现接地引出线与变压器中心点（N）端子不直接连接，应返工重做，重新进行验收。接地装置接地电阻值若大于设计要求值，应通过施工设计单位，经同意添加接地体或采取换土等技术措施，直至接地电阻值符合设计要求为止。7.1.1 电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。【释义】是指建筑电气工程中低压380/220V供电的电动机、电加热器及电动执行机构等用电设备和器具的可接近裸露导体必须接地（PE）或接零（PEN），至于属接地（PE）或还是属接零（PEN）以及接地支线的截面积大小和规格型号由施工设计文件加以说明。在使用安全电压（36V及以下）或建筑智能化工程的相关类似用电设备，其可接近裸露导体是否需接地（PE），由相关施工设计文件加以说明。建筑电气工程的低于电动机、电加热器及电动执行机构等抵压用电设备和器具是动力工程中分布面广，应用量大，且为维护操作人员日常接触的设备和器具，若发生漏电事故，存在着较大的电击伤害人身的潜在危险性，正因为如此，施工设计文件必然规定其可接近裸露导体要接地（PE）或接零（PEN），以迅速切断故障电路，降低接触电压，防止人身伤害事故发生。【措施】合格的电动机、电加热器及电动执行机构等低压用电设备和器具，其可接近裸露导体（外壳）都有带标识的专业接地螺栓，施工中要将接地干线或专用支线敷设至其附近，按施工设计文件要求选用电线作接地（PE）或接零（PEN）连通，施工要确保连接的可靠，螺栓拧紧，防松零件齐全。【检查】查阅施工安装记录对接地（PE）或接零（PEN）状况的描述，目视检查电动机、电加热器及电动执行机构的专用接地螺栓处连接状况。必要时用万用表等仪式表做连接导通状况的测试。【判定】按设计文件选用PE或PEN联通，符合设计要求的为合格。经检查不符合本条规定的，进行整改返工重做，数量超过10处以上的要重新组织验收。8.1.3 柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。【释义】柴油发电机的馈电线路是指由柴油发电机至配电室低压侧柴油发电机馈电进线盘到低压母线间的线路，包括柴油发电机随带的出线开关柜间的馈电线路在内。原供电系统是指由市电供电的低压系统。相序一致是指三相对应且交流变化规律一致。建筑电气工程中尤其是大型重要的建筑电气工程，即使市电供给的可靠性日益提高，为安全计配有自备发电机组是一种趋势。有的自备发电机的装机容量比市电容量1/5还要多。自备柴油发电机虽不加入市电的并列运行，但当市电中断，其所供的重要负荷均由自备柴油发电机承担继续维持供电，以保持建筑物的安全性能和局部不可停止的使用功能，如消防系统、智能化控制系统、安全监控系统、通讯和人员撤离系统等。若自备柴油发电机的供电与原供电系统的相序不一致，不仅会使建筑电气工程中用电设备造成大面积失去功能或损坏，而且可能导致原该维持供电的重要负荷瘫痪而无法运作。这个规定虽然在电工原理上是常识，但必须引起高度重视。【措施】在柴油发电机空载试运行完成，馈电线路敷设完成且绝缘测试合格，再启动柴油发电机做核对馈电线路的相序试验，并在馈电线路（电线或电缆）的端部做好标识，明显区分A相、B相、C相、中性线N、保护性PE。以确保接线正确和维修拆卸后再接线不发生错误。【检查】查阅相序核对记录或相序核对时旁站检查。查验每段馈电线路端部标识是否齐全。【判定】相序必须保持一致，否则柴油发电机不准送电。不经相序核对和检查验收将柴油发电机强行送电的行为，按严重违反强制性条文规定的有关文件进行处理。9.1.4 不间断电源输出端的中性线（N级），必须与由接地装置直接引来的接地干线相连接，做重复接地。【释义】不间断电源（UPS）是建筑电气工程中另一种供电装置，当市电供电中断时，它能瞬时或不间断的继续满足供电需要。虽然它的输出端的中性线（N极）与输入端的中性线（N极）有着电气上的连通，为防止输入端及其来电侧意外发生中性线开断，在输出端做重复接地可确保不间断电源输出端中性线（N极）零电位的钳位作用。建筑电气工程中不间断电源（UPS）供电的负荷均为重要的不可中止供电的负荷，有的连瞬时间断也不允许，例如建筑物内的主计算机、通讯机房、安全监控主机、消费报警系统等，且这些设备大多为电子设备，对供电质量要求高，尤其是电压的稳定性和过电压敏感性强、抗过电压的能力脆弱，若不做重复接地，既对三相四线供电的中心点漂移遏制不利，又当市电供电侧中性线意外断开时，会引起相电压升高，导致由其供电的重要设备损坏，使建筑物的使用功能破坏，造成较大的经济损失。故重复接地不能忽视，必须执行。【措施】施工准备阶段查阅施工设计文件时，要注意有无引向不间断电源（UPS）机房的接地干线，这干线由接地装置直接引来。施工中正确确认不间断电源输出端中性线（N极），使其与接地干线连接紧固可靠。【检查】查阅接地干线安装记录或隐蔽工程记录，目视检查连接状况或用适配板手拧动连接紧固程度。【判定】查阅暗地干线安装记录，接地干线安装牢固为合格。如未做重复接地，要进行整改，补做重复接地。在整改验收没有完成前，不间断电源不能投入运行。11.1.1 绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）的接续导体。【释义】在建筑电气工程中，大型公用建筑的变配电室和供电工程采用封闭母线和成套高低压柜配置，执行本条文的概率较小，要执行的话只是局部。但中小型建筑的变配电室由于配置简单执行本条文的概率较大。不做接续导体，是指不能从绝缘子的底座、套管的法兰、保护网（罩）及母线支架再引出接地支线与其他需接地（PE）或接零（PEN）的相同或不相同的单独个体做接地连接，本质上防止了接地支线间的串联连接。这些部件的接地（PE）或接零（PEN）目的是为了防止绝缘损坏造成电击伤害现象发生，同时也可以使故障电路得到迅速切断排除。不能做连续导体的理由与3.1.7的解释相同，是在检修或移位时，不致其他单独个体失却接地（PE）或接零（PEN）保护。【措施】依据施工设计文件，将接地干线引至这些部件附近，待这些部件安装定位，再做每个部件的接地连接。【检查】查阅安装记录、目视接地连接状况。【判定】按措施连接符号设计要求为合格。如不符本体规定，要返工重做，重新组织验收。12.1.1 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且符号下列规定：1 金属电缆桥架及其支架全长应不少于两处与接地（PE）或接零（PEN）干线相连接；2 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2；3 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于两个有防松螺帽或防松垫圈的连接固定螺栓。【释义】金属电缆桥架是以敷设电缆为主的线路保护壳，和金属导管一样是电气线路的可接近裸露导体，需接地（PE）或接零（PEN）可靠。通常施工设计文件会指定其与接地干线的连接点，本规范规定的是全长的连接点不少于2处，如桥架为树枝状分布，且末端与始端相距较长，则应有施工设计文件标明具体连接位置。非镀锌电缆桥架是指钢板制成涂以油漆或其他涂层防腐的电缆桥架，镀锌电缆桥架也是钢板制成经镀锌防腐处理的电缆桥架。接地线最小允许截面积的规定是基于机械强度考虑，防止拧动连接时发生断裂现象，理论上讲，施工设计文件中应对接地线的截面积进行计算确定。电缆桥架内敷设的电缆主要是工程中供电干线，影响面大分布面广，存在着如线路漏电而引起触电概率大范围大的潜在危险性。接地（PE）或接零（PEN）要可靠的理由如同前述。【措施】依据施工设计文件要求，将接地干线引至施工设计文件标明的与桥架连接处附近，待桥架安装完成电缆敷设前做接地连接。镀锌和非镀锌桥架连接板两端跨接处理区别对待，但均需保持良好电气导通状态。【检查】查阅安装记录，依据施工设计文件核对电缆桥架与接地干线连接点的位置及目视检查连接状态，用仪表抽查非镀锌金属电缆桥架连接处的导通状况，目视检查镀锌电缆桥架连接板两端螺栓紧固状态，在电缆敷设前抽查桥架底部内侧带有的接地母线与桥架的连接状况。【判定】如施工设计文件标明，在电缆桥架底部内侧，沿全线敷设一支铜排或镀锌扁铁制成的接地（PE）或接零（PEN）保护线，且与每段桥架有数个电气连通点，则桥架的连接板两端就没有必要做接地跨接处理则符合设计要求。如应做接地跨接处理，不符本条规定者，应返工重做，重新组织验收。13.1.1 金属电缆支架、电缆导管必须接地（PE）或接零（PEN）可靠。【释义】建筑电气工程中供电干线如为电缆沟内和电缆竖井内敷设的电缆，采用支架和导管是与采用电缆桥架敷设不同的另外一种敷设方式。金属支架和导管均为可接近裸露导体，所以必须接地（PE）或接零（PEN）可靠。【措施】电缆沟内支架通常与接地分支干线做熔焊连接，非镀锌的电缆厚壁钢导管与接地支线或分支干线连接也可用熔焊连接，但镀锌的和薄壁的电缆钢导管与接地支线或分支干线连接需用抱箍连接，不得熔焊连接。凡进行熔焊连接的焊工，应经培训合格。【检查】查阅安装记录，目视检查熔焊焊缝质量，查验焊工合格证。目视检查抱箍连接处接触状况，必要时做电气导通测试。【判定】符合本条规定，已安装接地（PE）或接零（PEN）为合格。目视检查抱箍连接处接触状况，必要时做电气导通测试。【判定】符合本条规定，已安装接地（PE）或接零（PEN）为合格，否则应返工重做。但要注意若管内在试验压力下，保持10min压力不降。已穿入电缆，补焊接地线有一定风险，要采取措施，防止因熔焊连接损坏电缆的绝缘护层或导致引发火灾事故。14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。【释义】建筑电气工程中除只埋在土壤中和防爆场所外，电线电缆的钢导管选用薄壁的较多，从发展趋势看，选用镀锌薄壁的倾向在迅速增长，连接的新工艺也被推广应用。但不管壁厚壁薄，均不能对口熔焊连接，只有厚壁的非镀锌的钢导管可以用套管熔焊连接。考虑到技术经济原因，规定钢导管严禁采用对口熔焊连接。熔焊连接在技术上会产生导管烧穿，内壁结瘤形成毛刺或刀口，使穿入电线电缆时损坏电线电缆的绝缘护层，管壁烧穿现象易产生小孔，使埋入现浇混凝土中的钢导管渗入水泥浆水而堵塞，这种现象显然是不允许发生的。熔焊连接在经济上也不可取，若要确保熔焊连接后焊缝符号焊接现象要求内壁光滑平整，则要使用高素质焊工采用气体保护焊方法，进行焊缝破坏性抽检，这样会导致事故工序增多、施工效率低下、建设成本上升，可以认为在经济上是不合算的。何况现在已有不少薄壁钢导管连接的工艺问世，如螺纹连接、紧定连接、卡套连接等，既技术上可行，又经济上价廉。这条规定是不运行安全风险太大的熔焊连接工艺的应用。设计采用镀锌钢导管保护电线电缆，理由不外乎抗锈蚀性能好实用寿命长，施工中不应破坏锌保护层，者保护层不仅指导管壁表面还包括导管壁内表面，如采用熔焊连接必然会破坏镀锌钢导管壁内外表面的锌保护层，外表面尚可用刷油漆补救，而内表面则很难采取有效的补救办法，同时熔焊连接表面粗糙，电化腐蚀作用会加快，而内表面则很难采取有效的补救办法，同时熔焊连接表面粗糙，电化腐蚀作用会加快。所以镀锌钢导管采用熔焊连接工艺是违背了施工设计选用镀锌材料的初衷。若施工设计既采用镀锌材料，又允许熔焊连接，其推理上必然相悖。【措施】制定工艺规程，杜绝钢导管对口熔焊和镀锌钢导管熔焊现象。采用已被认可的工艺标准。【检查】导管连接时目视检查，必要时测量导管壁的厚度。【判定】如违反本体规定为个别现象，要返工重做，重新检验验收。如违反本条规定在同一单位工程为普遍现象，应按违反强制性条文规定的有关文件处理，同时经有资质检测单位依据环境条件，预期使用寿命和功能作出评估，确定是否可以协商验收。15.1.1 三相或单相的交流单芯电缆，不得单独穿于钢导管内。【释义】交流供电线采用单芯电缆，不论是三相供电的四支或五支单芯电缆（TN-S、或TN-C-S系统），还是单相供电的两支或三支单芯电缆，若用钢导管做保护管或局部一段保护管，每支单芯电缆是不能单独穿管保护的，要整个回路穿入同一钢导管内，即三相的四支或五支、单相的两支或三支穿在同一缸导管内。说得严谨一点，钢导管是指可导磁的钢导管。选用单芯电缆做捆绑式交流供电干线，其芯线截面积和通过的计算电流必然很大，在目前已很难选择合适的多芯电缆替代。若每支单芯电缆单独用钢导管保护，无论全部或局部，单芯电缆外部套上了一个铁磁闭合回路，当电缆通电运行时，由于互感作用引起钢管发生强烈的涡流效应，不仅使电能损失严重，三相电压不平衡程度增大，钢导管产生的高温迅速电缆绝缘保护层老化破坏，更为严重的是会引发火灾事故，造成严重的后果，所以必须引起高度重视。【措施】认真阅读施工设计文件，防止交流单芯电缆敷设过程中在其表面沿圆四周形成铁磁闭合回路现象的发生。【检查】隐蔽工程查阅隐蔽工程记录，隐蔽时旁站。明敷的查阅安装记录和目视检查。【判定】出现违法本体规定的现象，必然纠正，否则工程不予验收。19.1.2 花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置，应按灯具重量的2倍做过载试验。【释义】花灯是指较重的装饰灯具，一般悬吊固定，本规范仅规定悬吊用吊钩的最小直径，具体采用多大规格，应根据灯具重量由施工设计文件说明，但不能小于6mm材料为常用的Q235.大型花灯的重量大，有的达上百公斤以上，还有的因造型结构复杂特殊，需操作人员在灯具上进行布置安装，因此这样的灯具固定及悬吊装置由施工设计文件出图，施工中要预埋有关部件。为检验灯具安装前灯具固定及悬吊装置的可靠性和预埋的牢固程度，要做过载试验，或按灯具制造厂提供的相关资料为依据。花灯一类装饰灯具在人们公共活动场所的正上方，如各类厅堂的中央位置，就是民用住宅一般也是安装在客厅、餐厅的正中间，如固定不可靠牢固，坠落伤人的概率较高，况且擦试修理时操作人员会使灯具受到附加力，轻度地震、大风吹拂摆动均会使悬吊装置受到动载荷。为灯具使用中不危机人体安全，规定吊钩最小直径和做过载试验是必要的。【措施】对施工设计文件或灯具随带的说明文件中，在指定安装用吊钩的、一般重量较小的可用手拉弹簧秤检测，吊钩不应变形。对施工设计文件有预埋部件图样的大重型灯具固定及悬吊装置，要以灯具全重的2倍做悬吊过载试验，时间15min，装置无异常。清注意试验时过载悬吊用重物高度不应太高，一般离地20cm为宜。【检查】查阅试验记录或试验时旁站。必要时做抽检试验。【判定】不做试验不得安装灯具，未做试验已装上灯具要拆下灯具做试验。试验不合格，返工重做预埋件要做加固补救技术措施，直至合格为止。19.1.6 当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。【释义】距地面高度2.4n是人的平均伸臂范围，意思是人站在地面上可以触摸到灯具的范围。可接近裸露导体指灯具的外壳、罩子、转臂的金属部件等，正常工作时不带电，故障时有可能带电。如灯具除灯头内导电零部件为金属部件外，其余部分均为绝缘材料制成，也就不存在灯具的可接近裸露导体，当然也就没必要接地（PE）或接零（PEN）。建筑电气工程中有大量的电气器具，灯具是其中之一，分部面广与人们日常生活关系密切，也是经常接触的潜在触电危险概率较大的用电器具，在伸臂范围内有着较大的伤害人身的可能性，这种伤害是人们无意中遭受的。超过2.4m高度，人们不会去无意触摸灯具，仅在检修需要时，借助凳子梯子去检修而触摸灯具，检修人员是专职人员，遵守安全规程和有专用测试工具可以保障检修人员防止触电危险，即使灯具故障漏电，电击伤害的概率甚小。故在2.4m（含2.4m）高度以下的灯具可接近裸露导体接地（PE）或接零（PEN）要可靠以保广大用电人群的安全。【措施】认真阅读施工设计文件，掌握灯具安装位置和高度，检查灯具可接近裸露导体上专用接地螺栓的负荷性，主要不开断接地线，使接地支线间不发生串联连接现象。【检查】核对施工设计文件和测量灯具安装高度，查阅安装记录，目视检查接地状况，必要时对可接近裸露导体的接地做电气导通抽测。【判定】如违反本条规定为个别现象要返工重做，重新检验验收。如违反本条规定在同一单位工程为普遍现象，应按违反强制性条文规定的有关文件处理。同时责成返工重做，重新组织检验和验收，甚至符合规定为止。21.1.3 建筑物景观照明灯具安装应符合下列规定：1 每套灯具的导电部分对地绝缘电阻值大于2；2 在人行道等人员密集场所安装的落地式灯具，无围栏防护，安装高度距地面2.5m以上；3 金属构架和灯具的可接近裸露导体及金属软管的接地（PE）或接零（PEN）可靠，且有标识。【释义】景观照明灯具是符合本规范术语部分“景观照明”定义的灯具。其安装高度有高有低，其中一部分易与人们向接触，如安装在屋顶（可上人的屋顶）女儿墙上的、人行道上的、庭院落地布置的，还要通过钢索或构架间接接触的，如建筑物里面轮廓用钢索固定安装的灯具和各类落地支架上的反射灯具等。对灯具绝缘电阻的测定可在安装前进行，包括导电部分不同极性间（相线和零线间），导电部分每极与地间（相线和零线与灯具外壳或其固定件间）。要有专用接地螺栓，且有标识，是对制造要求的补充。由于景观照明灯具大多装与室外易受潮湿，且较多的易于人们无意间接触，有的灯具表面温度较高容易灼伤人体，为此除规定加强安装前绝缘测定外。还规定了防护措施和防电击措施，目的是使这些潜在危险性较大的灯具能安全正常运行。【措施】区别灯具性质是否属于景观照明灯具，注意安装场所及其防护措施，正确选用带有专用接地螺栓的灯具。【检查】查阅绝缘测试记录或抽测，查阅安装记录或实测安装高度。目视检查接地状况或对接地电气导通抽测。【判定】灯具导电部分对地绝缘电阻值大于2，采用PE、PEN系位按接地的为合格。违反本条规定，返工重做，重新组织验收。22.1.2 插座接线应符合下列规定：1 单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2 单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN）线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。3 接地（PE）或接零（PEN）线在插座间不串联连接。【释义】是对插座和电线接线位置按每根电线功能做出的规定，符合国际上的统一规定。无论供电系统为TN-S还是TN-C-S，接至插座的接地线必须单独敷设，不于零线混同。由于插座有并列多个安装的情况，为防止接地支线串联连接，进一步明确在插座间接地线的连接必须遵守本规范3.1.7的规定。建筑电气工程中存在着面广最大使用多的插座，插座是连接可移动电气器具和设备使之受电运行或工作的，而电气器具和设备的可接近裸露导体均需通过插座获得接地（PE）或接零（PEN）保护，其所附的电源线的插头接线位置是否合格或者说是否符合制造标准，正是以插头插入插座后得到与电气器具设备所附控制开关的电源侧。零线接至规定位置。若插座不按本规范接线，必然会失去保护控制功能，还会造成普遍的触电事故。同一场所三相插座相序一致，使有相序要求的电气器具设备能正常使用，保持功能不致损坏。【措施】插座接线前已判定接入电线的性质，PE线、相线、中性线区分清楚，三相的电线已鉴别相序。加强自检、纠正错接。【检查】查阅安装记录，用专用检验器或仪表抽测接线正确性，在本规范第28章分部（子分部）工程验收中28.0.4-1所述重要的或大面积活动场所全部检测，其他场所可以抽测。【判定】如违反本条规定为个别现象要返工重做，重新检验验收。如违反本条规定在同一单位工程为普遍现象，应按违反强制性条文规定的有关文件处理。同时责成返工重做，重新组织检验和验收，直至符合规定为止。24.1.2 测试接地装置的接地电阻值必须符合设计要求。【释义】建筑电气工程由于对接地装置的使用功能不同，不管是利用建筑物基础钢筋的自然接地装置，还是专门埋设的人为接地装置，或两者相连的联合接地装置，施工设计文件均要指明接地装置的接地电阻值，施工完成后只能低于设计要求值，不能高于设计要求值。接地装置的接地电阻值是关系到建筑物防雷安全、建筑电气装置安全及功能、建筑智能化工程及其他弱电工程的功能和使用安全，也涉及在建筑物周围和在建筑物内活动的人们在特殊情况下的安全（如雷电荷泄放、电气故障等）。所以施工设计时必然根据建筑物的类别和内部配置的建筑设备等具体情况，经选定或计算，确定接地装置的构成形式及其最大允许接地电阻值，以满足功能和安全要求。施工结束必须测定以鉴别是否符合设计要求，不符合要进行处理直至符合要求。使用单位要在建筑物投入使用后，按规定期限定时检测地电阻值，以监控其变异情况。
