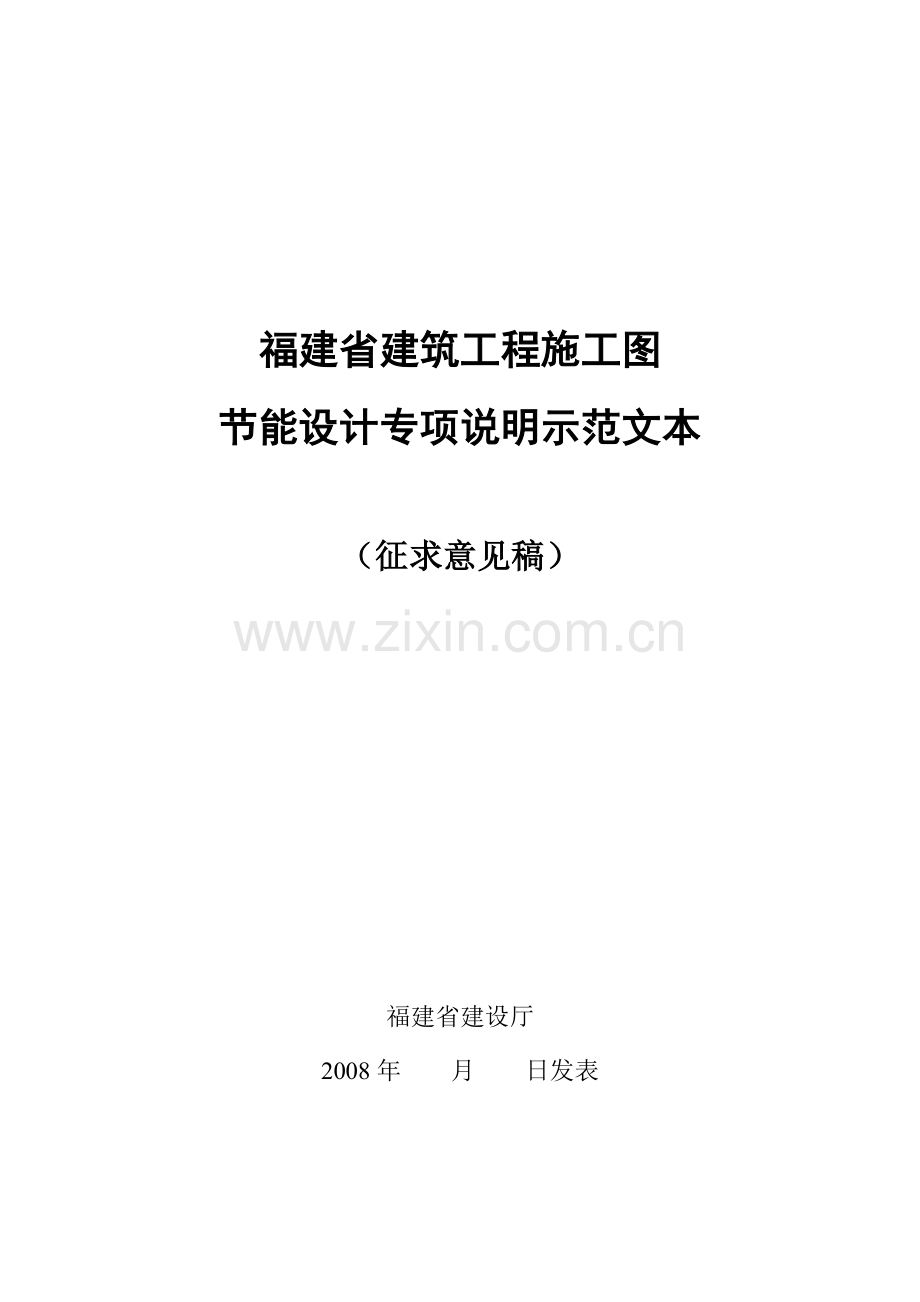

福建省建筑工程施工图
节能设计专项说明示范文本

（征求意见稿）

福建省建设厅
2008年 月 日发表

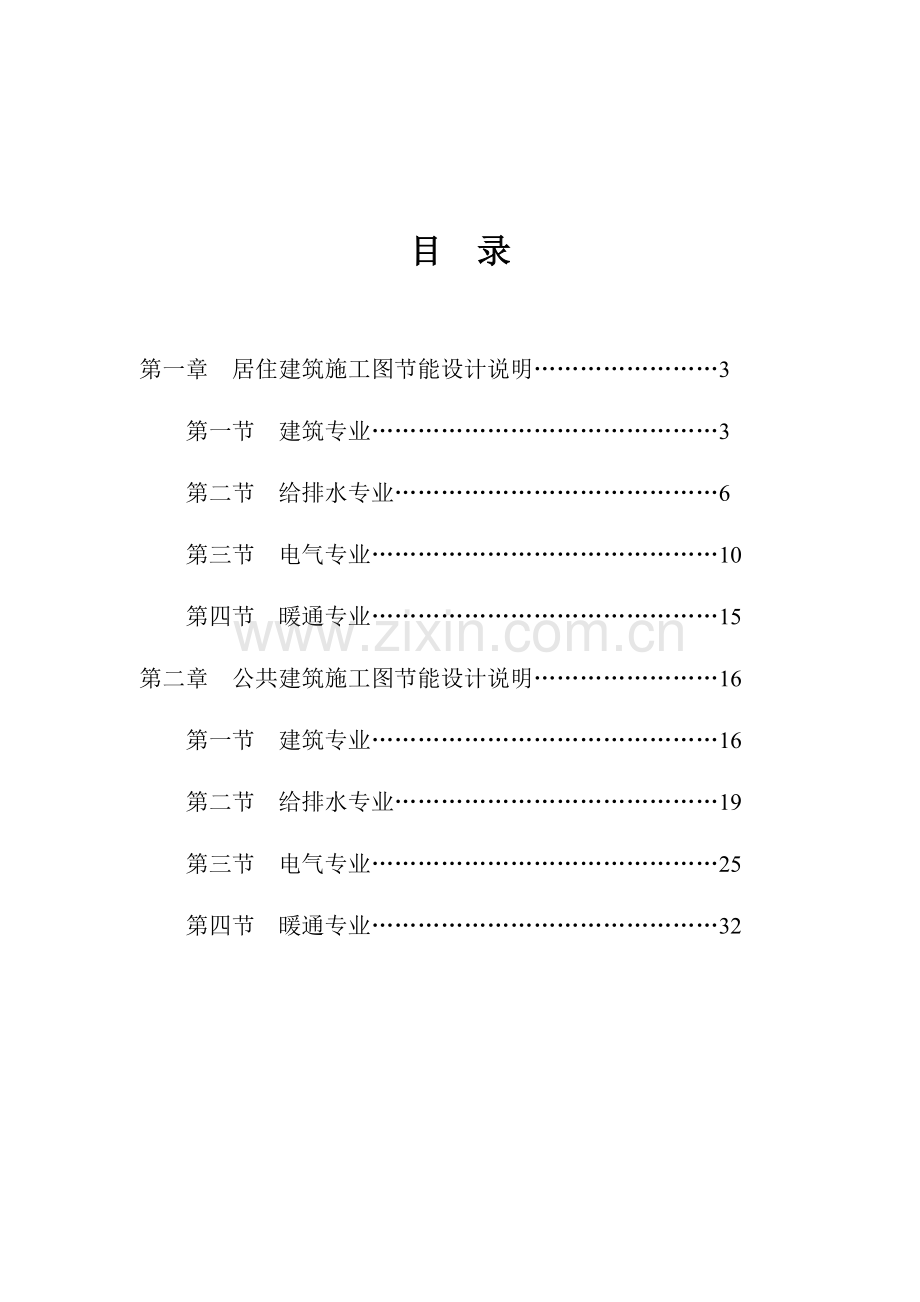

目 录

第一章 居住建筑施工图节能设计说明……………………3
第一节 建筑专业………………………………………3
第二节 给排水专业……………………………………6
第三节 电气专业………………………………………10
第四节 暖通专业………………………………………15
第二章 公共建筑施工图节能设计说明……………………16
第一节 建筑专业………………………………………16
第二节 给排水专业……………………………………19
第三节 电气专业………………………………………25
第四节 暖通专业………………………………………32

第一章 居住建筑施工图节能设计说明
第一节 建筑专业

1、设计依据：
⑴现行国家行业标准《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003。
⑵福建省工程建设标准《福建省居住建筑节能设计标准实施细则》DBJ13-62-2004及其配套设计资料《福建省居住建筑节能设计使用手册》。
⑶国家及地方相关的规范、标准、规定。
2、工程概况：
⑴建设地点：
⑵工程性质：
⑶工程规模：地上总建筑面积 平方米，
建筑层数为地上 层，地下 层；
建筑总高度 米；
⑷结构体系：
3、建筑节能设计气候分区和计算方法：
⑴本工程居住建筑部分按夏热冬暖地区的 （北区或南区）进行建筑节能设计；
计算方法： （“规定性指标”或“对比评定法”）；
使用软件为： （“TBEC”天正节能软件或PKPM软件）。
4、围护结构热工性能及节能措施：
表1 围护结构热工性能表（居住建筑）

设计内容
规定指标
计算值
节能措施
1
屋顶
传热系数K[W/（㎡k）]
K≤1.0，D≥2.5或K≤0.5

热惰性指标D

2
外墙
传热系数K[W/（㎡k）]
K≤2.0，D≥3.0
K≤1.5，D≥3.0
K≤1.0，D≥2.5
K≤0.7

热惰性指标D

3
窗墙
面积
比
东面
C≤0.3

西面

南面
C≤0.5

北面
C≤0.45

4
外窗
传热系数K[W/（㎡k）]
北区详规范，南区无要求

遮阳系数SC
详规范

遮蔽系数Se
详规范

5
天窗
透明部分/屋面面积
C≤0.04

传热系数K[W/（㎡k）]
≤4

遮阳系数SC
≤0.5

5、构造详图设计：
⑴屋面保温隔热构造：
□a 挤塑(XPS)板保温隔热屋面—具体构造详“手册”第35页
□b 聚氨酯泡沫保温隔热屋面——具体构造详“手册”第36页
□c 聚苯隔热保温砖屋面——具体构造详“手册”第37页
□d 挤塑(XPS)板保温隔热坡屋面——具体构造详“手册”第38页
□e 聚苯(EPS)板保温隔热坡屋面——具体构造详“手册”第39页
□f 种植屋面——具体构造详“手册”第40页
⑵外墙保温隔热构造:
①外墙自保温系统
□a 加气混凝土砌块——具体构造详“手册”第13页
□b 粉煤灰(陶粒)小型空心砌块——具体构造详“手册”第14页
□c 聚苯乙烯混凝土节能砌块——具体构造详“手册”第15,16页
□d 隔热混凝土砌块——具体构造详“手册”第17页
□e 烧结孔砖——具体构造详“手册”第18、19、20页
□f 粘土空心砖——具体构造详“手册”第21页
②外墙内保温系统
□a 无机保温干粉砂浆内保温复合墙体——具体构造详“手册”第22页
□b Ac微晶无机保温砂浆内保温复合墙体——具体构造详“手册”第23页
□c 胶粉聚苯颗粒保温浆料内保温复合墙体——具体构造详“手册”第24页
□d 增强粉刷石膏聚苯板内保温复合墙体——具体构造详“手册”第25页
□e 加气混凝土复合内保温墙体——具体构造详“手册”第26页
③外墙外保温
□a 无机保温干粉砂浆外保温复合墙体——具体构造详“手册”第27页
□b AC微晶无机保温砂浆外保温复合墙体——具体构造详“手册”第28页
□c胶粉聚苯颗粒保温浆料外保温复合墙体——具体构造详“手册”第29页
□d聚苯板薄抹灰外保温复合墙体——具体构造详“手册”第30页
□e 模板内置聚苯板现浇混凝土外保温复合墙体——具体构造详“手册”第31页
□f 喷涂硬质聚氨酯泡沫塑料外保温复合墙体——具体构造详“手册”第32页
□g复合装饰板外保温复合墙体——具体构造详“手册”第33页
□h加气混凝土外保温复合墙体——具体构造详“手册”第34页
6、建筑外遮阳设计：
□a 可完全遮挡直射阳光的固定百叶,固定挡板,遮阳板 SD=0.5
□b 可基本遮挡直射阳光的固定百叶,固定挡板,遮阳板 SD=0.7
□c 较密的花格 SD=0.7
□d 非透明活动百叶或卷帘 SD=0.6
7、外门窗设计：
⑴框料采用 （铝合金或塑料，玻璃钢，铝塑，铝木门窗）
玻璃采用 （无色透明玻璃或热反射镀膜玻璃，无色透明中空玻璃，LOW-E中空玻璃）
⑵外窗可开启面积要求：外窗可开启面积不应小于外窗所在房间面积的8%或外窗面积的45%，具体详节能计算书。
外门窗的各项节能技术指标和构造措施应由生产厂方提供，经设计院审核后方可施工。
⑶外门窗气密性要求：
a 居住建筑1-9层不低于《建筑外窗空气渗透性能分级及其检测方法》GB/T 7107规定的3级；
b 10层及10层以上不低于该标准规定的4级。

第二章 给排水专业

1、工程概况、项目功能和用途（略）：
2、给水系统：
2.1给水水源：
1）本工程给水由（城市自来水/区域内自备水源）供给，由××路市政给水管网设DN 管道引入区内供水。
2）生活给水系统的水质应符合现行国家标准《生活饮用水卫生标准》的要求。
3）本工程给水引入管接点市政供水压力为（0.15~0.30）MPa。
※根据建设地点城市管网具体压力值作说明。
2.2用水量及计量：
1）本工程每户住宅最高日用水量为 m3/日，最大时用水量为 m3/h，本楼（或小区）最高日用水量为 m3/日。
※用水量标准应按国家标准《建筑给水排水设计规范》中3.1.9的用水定额，根据住宅类别、建筑标准、卫生器具和计量设施完善程度、区域条件以及节水的要求综合确定，不应一概选取上限值。
2）根据“一户一表”设置要求，本工程采用（水表分层分散方式/水表分层集中设置方式/水表底层集中方式/水表顶层集中方式/智能水表户外显示方式）设置贸易户表，每户设（B级/C级）（LXSL-20E/LXSL-25E）旋翼（立式）水表计量。
※水表型号按用水量确定：水表计量等级应不低于B级，DN15~20口径的水表宜采用C级。
2.3系统及分区：
1）本工程地下 层至地面 层由市政压力供水，上部各区分别采用屋顶生活水箱和（叠压变频供水装置/变频供水装置）供水。各分区最低卫生器具配水点的静水压均小于0.45MPa。
※①在满足最不利点供水压力的前提下，应充分利用市政供水压力，提高市政供水压力层数。
②各分区层数、高度宜合理考虑，分区内不宜过多采用给水减压阀减压供水。
2）各供水入户管给水压力均小于0.35 MPa，配水管采用减压孔板控压节流，减压孔板规格按下表配置。
※若各户给水秒流量、配水压力、管径不同，则宜根据实际情况调整，本表仅供参考。
2.4卫生设备、管材及管道附（配）件：
1）卫生洁具：住宅卫生间采用≤6l/s的低水箱/座式大便器，台式洗面盆、面盆水嘴、厨房洗涤水嘴、淋浴器花洒等，均应选用陶瓷芯、密封性能好，能够限制出流率，并经国家有关质量检验部门检测合格的节水型水嘴，在进水动压为0.1 MPa时，流量≤0.15l/s。
2）住宅内所配置的生活用水器具均应采用节水型卫生器具均应采用节水型卫生器具，其产品的技术性能应符合国家城镇建设行业标准《节水型生活用水器具》CJ164-2002的要求，不应选用违反强制性条文技术标准规定的生活用水器具。
3）给水管材：
⑴室外给水管材采用
给水用球墨铁管材及管件，橡胶圈密封承插式柔性连接或其它连接方式；
给水用钢塑复合管材及管件（涂、衬PVC、PE塑料），丝扣连接，沟槽连接或法兰连接；
给水用PVC-U管材、管件，承插粘接；
给水用PP-R管材、管件，热熔（电熔）连接；
给水用PE管材、管件，热熔（电熔）连接。
⑵室内给水管道采用
给水用钢塑复合管材、管件（涂、衬PVC、PE塑料），丝扣连接，沟槽连接，法兰连接；
给水用薄壁不锈钢管材、管件，卡压、环压等连接方式；
给水用铜管材、管件，卡套、焊接等连接方式；
给水用PP-R管材、管件，热熔（电熔）连接；
给水用PVC-U管材、管件，胶粘承接；
……。
⑶住宅户用水表或分水器后的给水管材采用
给水用铝塑复合管及专用配件、卡压等方式连接；
给水用PEX管材及专用配件，扩口式或卡压式连接；
……。
4）给水系统应选用（铜/不锈钢/各类符合卫生性能的橡胶材料）为密封材料的管道附（配）件（阀门、仪表、管道连接件），且具有良好的密封和连接可靠的效果。
5）本工程选用的给水管材、管件应规格完整、卫生安全、内壁光滑、阻耗小、连接密封可靠，并经国家有关质量检验部门检测为合格的产品。
6）给水管道应严格按照有关规范、标准及安装操作技术要求进行施工，并严格按照有关规定进行给水试压、管道严密性试验，不得出现管道损坏、管道漏水现象。
※①室外给水管材在贸易水表前宜根据当地供水部门的要求确定。
②高层建筑内的给水立管宜采用经国家有关部门检测为合格并符合卫生要求的金属、金属复合管等管材、管件。
③工程中具体选用何种管材及相应的连接方式，可按上述说明的管材、管件和相应的连接方式确定说明，也可选用其它类型的新型给水管材、管件，但性能应符合卫生安全，连接可靠和满足使用的要求。
3、热水系统：
1）本工程采用（工业余热/地热温泉/太阳能热水器/空气源热泵/……或其它可再生能源）作为热水系统，采用 方式加热供应住宅热水。
※根据具体项目采用的热源情况选择说明。
2）生活热水的水质应符合现行国家标准《生活饮用水卫生标准》的要求。
3）本工程每户住宅最高日热水用量为 m3/日，最大时热水用量为 m3/h，本楼（或小区）最高日总热水用量为 m3/日。
※①热水用水量标准应按国家标准《建筑给水排水设计规范》中5.1.1用水定额，根据住宅类别、建筑标准、卫生器具和计量设施完善程度、区域条件以及集水要求综合确定，不应一概选用上限值。
②除由地热温泉直接供水外，采用其它热源的热水用水量均已包括在冷水量内，不再重复计算用水量。
③本工程住宅集中热水供应系统均设置贸易户用水表计量，每户设（B级/C级）（型号DN15~20热水表），系统热水立管及热水户表均宜在户外安装。
※热水户表选用原则（待补）。
4）为了保证供水稳定和冷热水系统的压力平衡，本工程热水系统的分区及压力要求同给水系统，宜 按设计要求进行系统压力调配。
※①为了方便使用，达到节约用水和保障安全的目的，要求说明中明确冷热水系统的压力平衡。
②当卫生设备设有冷热水混合器或混合龙头时，冷热水系统在配水点处应有相近的水压。
5）本工程热水供应系统的干管和立管均配置热水回水管道，并按同程布置的方式设置热水回水系统及回水循环泵（型号及性能），系统热水回流管上调节阀在调试时应达到相对均匀回流的效果。
※①强调循环的要求和回流的效果达到较好的节能效果。
②采用地热温泉作为热水，其回流热水不得随意排放，设计应本着节约能耗的要求，考虑其回流加热（或混合）等利用措施，并作出相关说明。
6）本工程热水管材采用——参照给水管材选用说明。
※①热水系统的水温大于70℃时不应采用给水用耐热聚乙烯、聚丙烯等塑料管材和内衬（涂）塑的钢塑复合管材，大于90℃时不应采用给水用氯化聚氯乙烯，交联聚氯乙烯管材。
②供水温度较高和太阳能热水系统宜采用薄壁不锈钢管、铜管等金属管材。
7）所有热水管道（包括循环回水管道、热水水箱、热水加（贮）热设备及管道附件（阀门、仪表等）均应采取保温措施。
⑴所有热水干管和立管及管道附件均采用（橡塑材料/超细玻璃棉/硬聚氨脂发泡材料岩棉制品保温）保温层为 ㎜（见说明）。
⑵热水支管采用（薄壁不锈钢管/钢管）保温套管保温。
⑶热水加热、贮热设备、热水分集水器，采用（橡塑材料/硬聚氨脂发泡材料/岩棉制品保温）保温层为35㎜（橡塑材料待落实）。
※①热水供水回管保温层厚度选用参考值
管径DN（㎜）
15~20
20~25
65~100
＞100
保温层厚度（㎜）
20
30
40
50
②保温材料应选用导热系数小、保温效果好、节能效果好的保卫材料。
③保温材料应卫生无污染，具有较好的阻火性能的材料。
8）热水系统应选用（铜/不锈钢/各类符合卫生要求、工作温度的橡胶材料）为密封材料的热水专用管道附（配）件（阀门、仪表、管道连接件），管道连接和在使用年限内应达到可靠连接和密封良好的效果。热水系统安装调试后应作给水试压，管道严密性试验，不得出现漏损水现象，并符合国家相关规范的要求。
4、建筑中水、雨水利用系统：
住宅或小区设有中水或雨水回用系统时，应对系统规模、设计参数、工艺流程、管道及材料、相关技术要求以及采取确保使用，维修和防止误饮误用的安全措施作出说明。
※①适用建设中水设施和雨水利用设施的住宅应按当地规定配套建设中水设施和雨水利用设置。
第三章 电气专业

1 设计依据
本工程建筑电气节能设计遵循现行国家或行业规范、规程及标准，其中，主要依据有：
《民用建筑设计通则》 GB 50353-2005
《民用建筑节能设计标准》 JGJ 26-95
《福建省居住建筑节能设计标准实施细则》 DBJ13-62-2004
《通用用电设备配电设计规范》GB 50055-1993
《建筑照明设计标准》 GB 50034-2004
《智能建筑设计标准》 GB 50314-2000
《电能质量公共电网谐波》 GB/T 14549-93
《全国民用建筑工程设计技术措施——节能专篇（电气）》（2007）等。
2 一般原则
2.1 本工程为地上 层、地下 层的住宅建筑，建筑高度为 m，建筑总面积为 ㎡。体形系数S= 。
本建筑电气设计的节能原则是：在充分满足、完善建筑物功能要求的前提下，减少能源消耗，提高能源利用率，而不是简化建筑物的功能要求，降低其功能标准。
2.2 本工程建筑电气节能设计综合考虑建筑物供配电系统的节能、电气照明的节能、建筑设备的电气节能、计量与管理的措施及可再生能源的利用等。
3 供配电系统的节能
本工程供配电系统的节能设计尽可能地减少各设备损耗、提高供电系统的功率因数、减少谐波电流。
3.1 本工程通过负荷计算，设备总容量约 kW，需用系数Kx取 ，计算负荷为 kW，选择 台 kVA高效低耗的 干式变压器，变压器负荷率为 %。为确保消防等一、二级及以上负荷需要，另设 台 KW自启动闭式水循环风冷柴油发电机组。
本工程设计将变配电房设置在负荷中心，最长供电半径约 m，减少低压侧线路长度，降低线路损耗。同时，合理选择线路路径，使负荷线路尽量短，以降低线路损耗。
3.2 本工程选用的变压器为D,yn11接线，使变压器容量在三相不平衡负荷下得以充分利用，并有利于抑制三次谐波电流。
本设计供配电线路采用铜芯绝缘电线电缆。单相负荷尽可能均衡地分配在三相上，使三相负荷保持基本平衡。
3.3 本工程两台变压器间的低压侧设有联络开关，当其中任何一台变压器因故断开时，另一台变压器的容量可满足重要及二级及以上级别的用电，并满足用户主要设备的用电需求。
本工程对季节性负荷容量较大的需要负荷（如空调冷冻机等负荷），集中设在专用变压器用电上。
3.4 本工程在变配电所的低压侧设集中无功自动补偿装置，要求功率因数保持在0.9以上。
设计中对容量较大、负载稳定且长期运行的功率因数较低的用电设备设无功单独就地补偿。要求本工程供配电系统在验收时，若实测补偿电容器所在线路谐波较严重时，低器电容器宜串联适当参数的电抗器。当配电系统中谐波电流较严重时，无功功率补偿容量的计算应考虑谐波的影响。谐波的治理方法，可采用无源吸收谐波装置、有源吸收谐波装置、无源有源复合滤波吸收装置、静止无功发生器（SVG）等设备。
4 电气照明的节能
4.1 本工程照明设计遵照《建筑照明设计标准》GB50034－2004所对应的照度标准、照明均匀度、统一眩光值、光色、照明功率密度值（简称LPD）、能效指标等相关值的综合要求。
公共场所设计照明系统的照度标准值如下：
序号
场所
照度标准值
Lx　
（地面为
参考平面）
设计功率密度最大值/设计照度值（地点A）
W/㎡ / Lx　
设计功率密度最小值/设计照度值（地点B） W/㎡ / Lx　
由二次装修设计
电光源/附件
(代号)
1
门厅
普通 □
100

□

高档 □
200

□

2
走廊、流动区域
普通 □
50

□

高档 □
100

□

3
楼梯、
平台
普通 □
30

□

高档 □
75

□

4
自动扶梯
150

□

5
厕所、盥洗室、浴室
普通 □
75

□

高档 □
150

□

6
电梯前室
普通 □
75

□

高档 □
150

□

7
休息室
100

□

8
储藏室、仓库
100

□

9
车库
停车间 □
75

□

检修间 □
200

□

注：1、附件（代号）：①白炽灯，②卤钨灯，③荧光灯（T12），④荧光灯（T8），⑤荧光灯（T5），⑥三基色荧光灯，⑦紧凑型荧光灯，⑧高压钠灯，⑨金卤灯，⑩发光二极管；传统电感型镇流器；节能型电感镇流器 电子式镇流器（H级）电子式镇流器（L级）
2、—当采用时在□打“√”。
4.2 本工程照明设计公共场所采用高光效光源，如：紧凑型荧光灯、细管径三基色荧光灯、高压钠灯等。在满足眩光限制的条件下，优先选用灯具效率高的灯具以及开启式直接照明灯具，一般室内的灯具效率不宜低于70％，并要求灯具的反射罩具有较高的反射比。
4.3 设计在满足灯具最低允许安装高度及美观要求的前提下，应尽可能降低灯具的安装高度，以节约电能。
4.4 本工程采用电子镇流器或节能型高功率因数电感镇流器，镇流器自身功耗不大于光源标称功率的15%，谐波含量不大于20%；荧光灯单灯功率因数不小于0.9；金属卤化物等气体放电灯设无功单独就地补偿，单灯功率因数不小于0.85，所有镇流器必须符合该产品的国家能效标准。
4.5 设计主照明电源线路采用三相供电，以减少电压损失，并尽量使三相照明负荷平衡，其最大相负荷不超过三相负荷平均值的115％，最小相负荷不小于三相负荷平均值的85％，以免影响光源的发光效率。
4.6 根据建筑物的建筑特点、建筑功能、建筑标准、使用要求等具体情况，对照明系统进行分散、集中、手动、自动，经济实用、合理有效的控制设计。
1）走廊、门厅等公共场所的照明控制：
楼梯间、走道的照明，采用节能自熄开关，节能自熄开关采用红外移动探测加光控开关，应急照明有应急时强制点亮的措施。
2）.道路照明和景观照明的控制：
□ 本工程小区道路照明（景观照明）根据所在地区的地理位置和季节变化合理确定开关灯时间，并可根据天空亮度变化进行必要修正，采用光控和时间控制相结合的智能控制方式。
□ 本工程道路照明（景观照明）采用集中遥控系统，终端具有在通信中断的情况下自动开关的控制功能，除有光控、程控、时间控制等智能控制方式外，还具有手动控制功能。同一照明系统内的照明设施设分区或分组集中控制。
4.7 本工程根据照明部位的灯光布置形式和环境条件选择合适的照明控制方式。
□ 房间或场所设有两列或多列灯具时，设计所控灯列与侧窗平行；
有条件的场所，设计采用下列控制方式：
□ 天然采光良好的场所，按该场所照度自动开关灯光或调光；
□ 个人使用的办公室，采用人体感应或动静感应等方式自动开关灯。
□ 每个房间灯的开关数不宜少于2个(只设置1只光源的除外)，每个照明开关所控光源数尽可能少。
4.8 □ 本工程设计专用智能照明控制系统，该系统应具有相对的独立性，仅作为BA系统的子系统，应与BA系统有接口。
□ 本工程公共区域的照明纳入BA系统控制范围。
本工程设计应急照明应与消防系统联动，保安照明应与安防系统联动。
4.9 本工程在照明设计中，尽可能将天然光引入室内进行照明，合理的选择导光或反光装置。对日光有较高要求的场所宜采用主动式导光系统；一般场所可采用被动式导光系统。
□ 设计采用光导光或反光系统时，采用照明控制系统对人工照明进行自动控制。当天然光对室内照明达不到照度要求时，控制系统自动开启人工照明，直到满足照度要求。
5 建筑设备的电气节能
5.1 本工程建筑设备的电气节能主要有：空调系统设备、给排水系统设备及电动机、电梯以及门窗类等设备的电气节能。
5.2 设计对空调系统设备的电气节能措施有：
□ 监测空调和新风机组等设备的风机状态、空气的温湿度、CO2浓度等。
□ 控制空调和新风机组等设备的启停、变新风比焓值控制和变风量时的变速控制。
5.3 设计对给排水系统设备的电气节能措施有：
□ 对生活给水、中央及排水系统的水泵、水箱（水池）的水位及系统压力进行监测。
□ 根据水位及压力状态，自动控制相应水泵的启停，自动控制系统主、备用泵的启停顺序。
□ 对系统故障、超高低水位及超时间运行等进行报警。
5.4 设计对电动机设备的电气节能措施有：
□ 选择高效节能的电动机。
□ 37kW及以上的电动机采用恒频变压软启动器启动，改善启动特性。在电动机空载或轻载时还可根据功率因数的大小，控制晶闸管的导通角，提高功率因数，达到节电效果。
□ 在满足工艺要求、运行可靠的前提下，电动机采取有效的调速节电措施（如采用变频器调速等）。
5.5 设计对电梯设备的电气节能措施有：
□ 根据建筑物的性质、楼层、服务对象和功能要求，进行电梯客流分析，合理确定本工程选用 台速度 m/s载重 kg的电梯。
□ 电梯采用变频变压调速VVVF拖动技术，提高了电梯的舒适性，同时更节能。
□ 设计采用分区服务的方式来提高电梯服务效率。
□ 具有按规定程序集中调度和控制的群控功能。
□ 每台电梯装设单独的隔离和短路保护装置。
5.6 设计对门窗类设备的电气节能措施有：
□ 对建筑物公共场所的窗、门的开启实施智能化控制及管理，实施优化建筑物的空间环境，达到降低热（冷）能耗及节约非使用能源消耗的效果。
6 计量与管理
6.1 为了有效进行能量计量、管理，本工程按户、按梯位及按使用单位设置计量装置。
6.2电能计量装置应选用经计量检定机构认可的用电计量装置。计算机监测管理的电能计量装置的检测参数，应包括电压、电流、电量、有功效率、无功功率、功率因数等。
□ 执行分时电价的用户，选用装设具有分时计量功能的复费率电能计量或多功能电能计量装置。
6.3 本工程在投入使用后，要求建立公共场所照明运行维护和管理制度，并符合下列规定；
1．应有专业人员负责公共场所照明维修和安全检查并做好维护记录，专职或兼职人员负责公共场所照明运行；
2．应建立定期清洁光源、灯具的制度，根据《建筑照明设计标准》（GB50034）规定的次数定期进行，使得公共场所灯的照明输出功率达到额定输出功率得95％以上，否则应更换这些防护装置。
3．宜根据光源的寿命、点亮时间、照度的衰减情况，定期更换光源；
4．更换照明设备前应对每个空间的照度等级和照明需求量进行调查。更换光源时，应采用与原设计或实际安装相同的光源，不得随意改变光源的主要性能参数。
5．除应急出口或有安保需求的场合，房间无人时应关灯。昼光充足的区域应关闭照明灯。有条件的宜采用自动开关。
7 可再生能源利用
本工程考虑建筑物的地理位置、日照情况等条件，充分利用包括风能和太阳能在内的可再生能源。在满足功能要求条件下，积极推广应用利用太阳能、风能的产品和供电系统。
设计采用了如下可再生能源系统：
□ 太阳能集中热水系统；
□ 太阳能集中供电系统；
□ 风能集中供电系统；
□ 太阳能庭院照明系统。

第四章 暖通专业

1、冷热负荷计算
1.1采暖、空调负荷进行热负荷和逐项逐时冷负荷计算。
2.1.2.冷热源选择及供给系统
1.充分利用城市、区域供热，或工业余热和废热，或电厂余热，作为集中采暖系统的热源。
2.利用地埋管地源热泵系统，从浅层常温土壤提取能量，供室内使用，充分利用地热能资源，并应进行土壤的热平衡计算。
3.采用地源热泵系统与太阳能温水系统的集成技术，夏季将地源热泵部分冷凝热提取供给生活热水，冬季则在地源热泵系统满足采暖的前提下，将多余热量为生活热水进行预热。
4.采用一拖多变冷媒系统，空调系统的能效达到 以上，同时系统具有系统自调能力。
2.1.3空调系统
1.采用带热回收装置的户式中央新风系统。
2.设置新、排风全热（显热）回收装置，回收部分排风能量。
3.采用置换式新风系统，即采用低速地板送新风与顶部排风相结合的置换通风方式，使新风首先到达人员活动区，提高通风换气效率，改善室内空气品质。
2.1.4通风系统
地下车库的通风系统，宜设置定时启停（台数）控制或根据车库内的CO浓度进行自动运行控制。

第二章 公共建筑施工图节能设计说明
第一节 建筑专业

1、设计依据：
⑴现行国家行业标准《公共建筑节能设计标准》GB50189-2005。
⑵福建省工程建设标准《福建省居住建筑节能设计标准实施细则》DBJ13-62-2004及其配套设计资料《福建省居住建筑节能设计使用手册》。
⑶国家相关的规范、标准。
2、工程概况：
⑴建设地点：
⑵工程性质：
⑶工程规模：地上总建筑面积 平方米，
建筑层数为地上 层，地下 层；
建筑总高度 米；
⑷结构体系：
3、建筑节能设计气候分区和计算方法：
⑴本工程公共建筑部分按 （夏热冬暖地区或夏热冬冷地区）进行建筑节能设计
计算方法： （“规定性指标”或“权衡判断法”)；
使用软件为： （“TBEC”天正节能软件或PKPM软件)。
4、围护结构热工性能及节能措施：
表2 围护结构热工性能表（公共建筑）

设计内容
规定指标
计算值
节能措施
1
屋顶
传热系数K[W/（㎡k）]
夏热冬暖地区K≤0.7

夏热冬暖地区K≤0.9

2
外墙
传热系数K[W/（㎡k）]
夏热冬暖地区K≤1.0

夏热冬暖地区K≤1.5

3
架空楼板
外挑楼板
传热系数
K[W/（㎡k）]
夏热冬暖地区K≤1.0

夏热冬暖地区K≤1.5

4
外窗
传热系数K[W/（㎡k）]
按规范

遮阳系数SC

遮蔽系数Se

可见光透射比Tr
当CM≤0.4时，Tr≥0.4

3
窗墙
面积比
东面
窗墙比C≤0.7

西面

南面

北面

5
天窗
透明
部分
透明部分/屋面面积
C≤0.2

传热系数K[W/（㎡k）]
夏热冬暖地区K≤3.0
SC≤0.4

遮阳系数SC
夏热冬暖地区K≤3.5
SC≤0.35

5、构造详图设计：
⑴屋面保温隔热构造：
□a 挤塑(XPS)板保温隔热屋面—具体构造详“手册”第35页
□b 聚氨酯泡沫保温隔热屋面——具体构造详“手册”第36页
□c 聚苯隔热保温砖屋面——具体构造详“手册”第37页
□d 挤塑(XPS)板保温隔热坡屋面——具体构造详“手册”第38页
□e 聚苯(EPS)板保温隔热坡屋面——具体构造详“手册”第39页
□f 种植屋面——具体构造详“手册”第40页
⑵外墙保温隔热构造:
①外墙自保温系统
□a 加气混凝土砌块——具体构造详“手册”第13页
□b 粉煤灰(陶粒)小型空心砌块——具体构造详“手册”第14页
□c 聚苯乙烯混凝土节能砌块——具体构造详“手册”第15,16页
□d 隔热混凝土砌块——具体构造详“手册”第17页
□e 烧结孔砖——具体构造详“手册”第18、19、20页
□f 粘土空心砖——具体构造详“手册”第21页
②外墙内
