工厂监控设计方案.doc

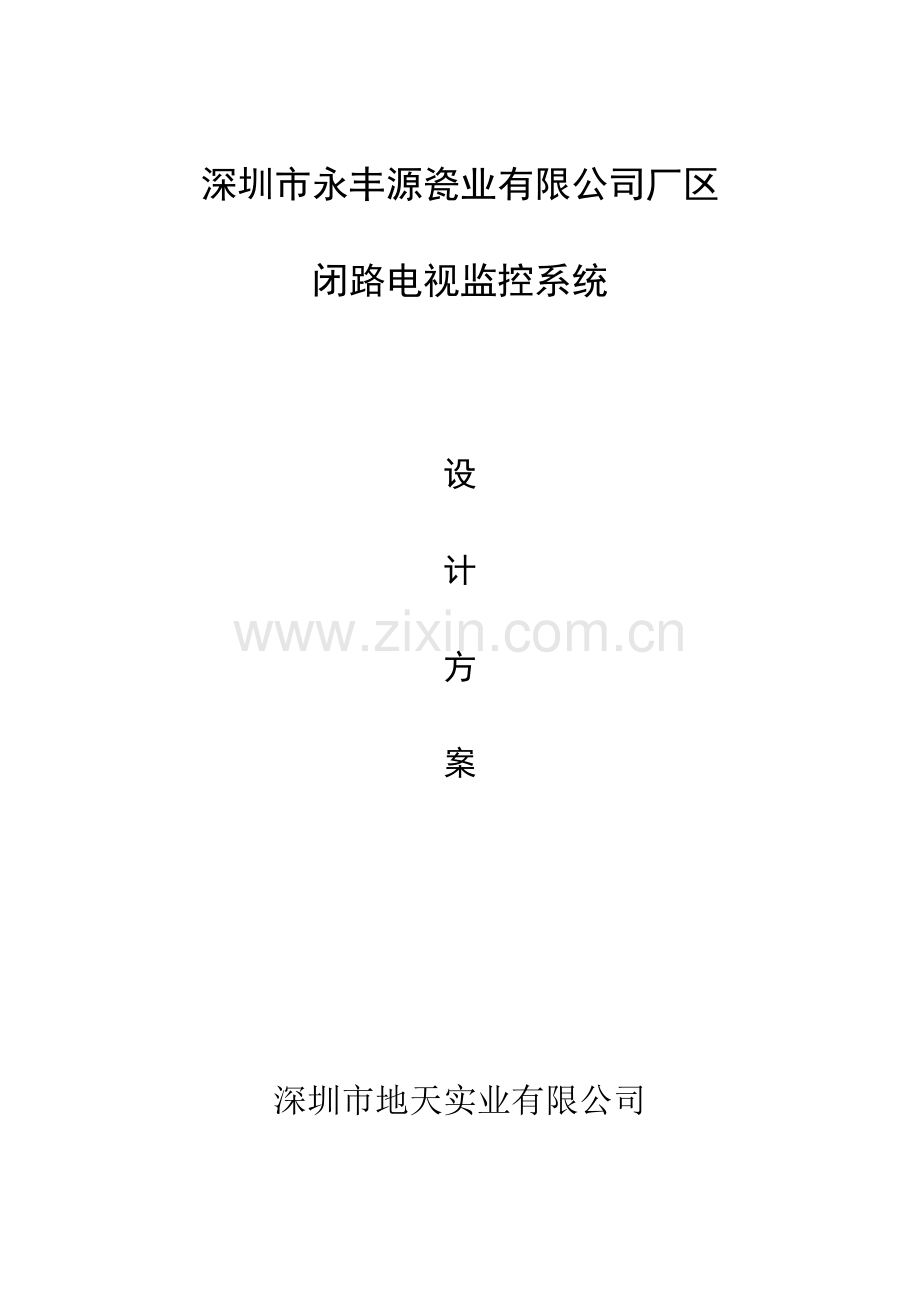

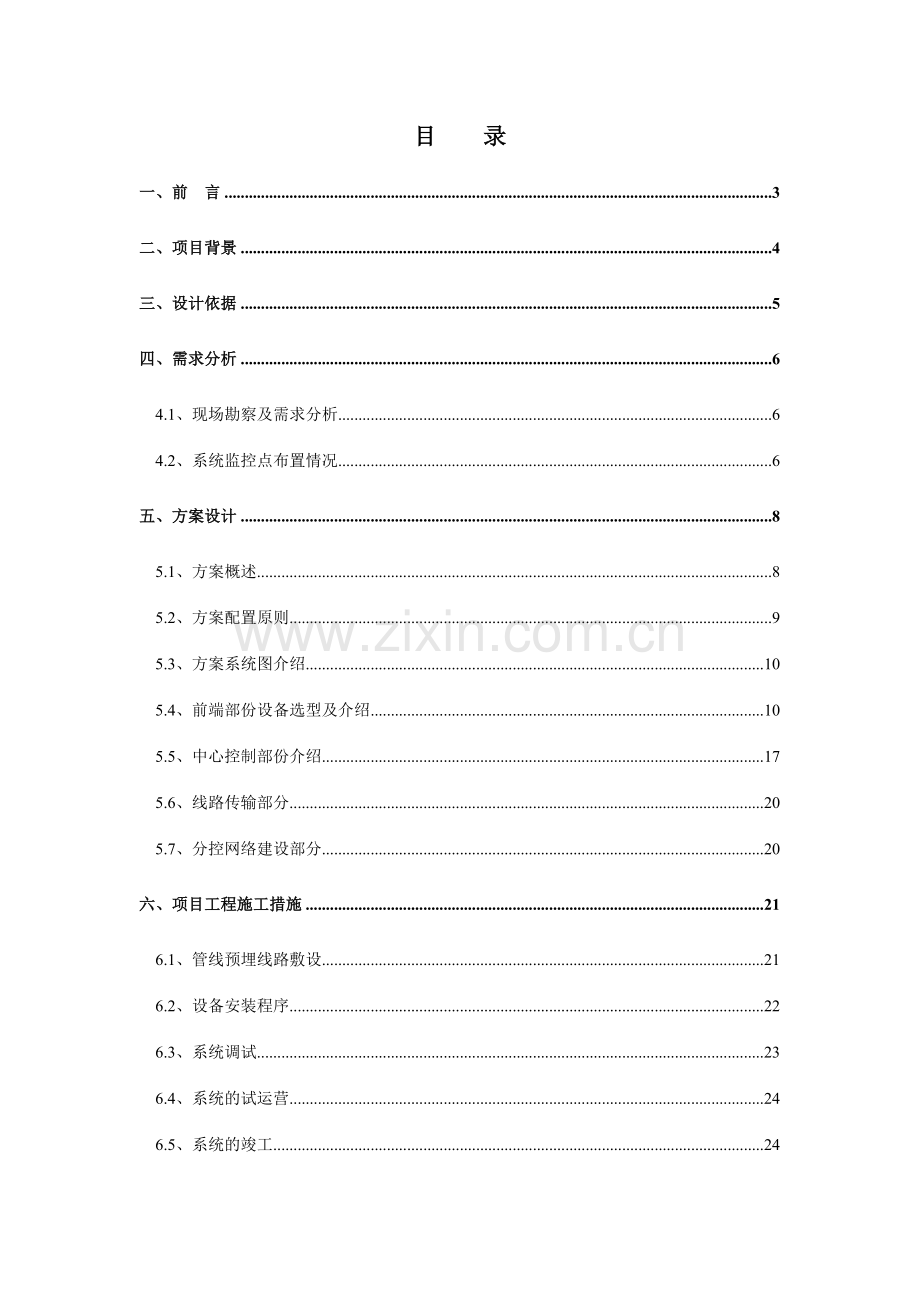

深圳市永丰源瓷业有限公司厂区闭路电视监控系统设计方案深圳市地天实业有限公司目 录一、前 言3二、项目背景4三、设计依据5四、需求分析64.1、现场勘察及需求分析64.2、系统监控点布置情况6五、方案设计85.1、方案概述85.2、方案配置原则95.3、方案系统图介绍105.4、前端部份设备选型及介绍105.5、中心控制部份介绍175.6、线路传输部分205.7、分控网络建设部分20六、项目工程施工措施216.1、管线预埋线路敷设216.2、设备安装程序226.3、系统调试236.4、系统的试运营246.5、系统的竣工246.6、施工工具24七、保修及服务267.1、电话支持服务267.2、现场维护服务267.3、设备维修服务267.4、保修登记267.5、售后服务方式267.6、系统软件维护升级扩展26八、公司简介28九、工程项目案例29十、工程造价预算32附：监控及报警点布置平面图36附：监控工程系统图39一、前 言经济的增长，促使了人类对工作及生活的规定也越来越高，而安防行业也随着市场的变化而不断升温，无论是商场、公司、智能社区、工厂、酒店、银行还是交通、政府、校园闭路监控及报警系统已成为必要、不可缺少而存在的一种工作及管理手段。本系统应用于深圳市永丰源瓷业有限公司厂区监控，为了加强永丰源工厂厂区的安全技术防范措施，建立一套完善的电视监控系统是非常必要的，在建立一个有效的闭路监控保安系统之前，一方面要对监控及报警的设计做一个很好的策划，按照一个质量完全可以得到保证的方案进行施工。在设计的前提下要建立一个安全、受控的系统，一方面要具有严格的设计依据、“以人为本”的设计思想、完全满足客户并更优越的设计目的。经我公司工程设计人员亲临现场勘察后，特为深圳市永丰源瓷业有限公司厂区监控作出闭路电视监控系统设计方案。本方案本着安全 、经济、实用、完善、兼容的方针，方案中CCTV保安监控系统采用当今先进的连动控制系统，系统可采用分控级联控制，功能强大，操作简朴，可同门禁、报警等其它系统直接实现联网集成。若此方案得到实行，将对深圳市永丰源瓷业有限公司工厂的管理，安全技术防范，提高内部安全状况，规范公司形象等方面都将起到积极的促进作用。二、项目背景深圳市永丰源瓷业有限公司位于深圳市宝安区观澜镇，工厂厂区分为两大区域，占地面积约8万平方米。厂区建设措落有致，周边地区空旷，治安环境复杂，目前厂区保安系统重要依靠人防来实现，人力成本高，管理起来困难。在现代化管理及安全防范同步跟进的同时，如何实现对厂区进行现代化管理及安全防范，是工厂内部管理部门的当务之急。工厂要安全运作，管理上除有过硬的制度外，还要注重硬件投入，加强永丰源工厂厂区安全防范的科技含量，使深圳市永丰源瓷业有限公司工厂的安全防范管理更加规范化、科学化、智能化。我公司为深圳市永丰源瓷业有限公司工厂提供的闭路电视监控系统，重要用来实现较周密的现代化全方位安全管理，完全满足工厂的安全防范规定。因此，深圳市永丰源瓷业有限公司工厂的安全防范管理是具有现代化建设重要意义的，也是必然的。本套闭路电视监控系统，是我公司项目人员在认真研究了深圳市永丰源瓷业有限公司厂区的实际技术规定和低价高效率原则的基础上，结合我们数年的实际工程经验而制定的。相信我们设计的系统会成为一个功能完善，技术先进, 质量稳定可靠的管理与安全保卫系统，为深圳市永丰源瓷业有限公司工厂的管理体系发挥积极作用。三、设计依据1、 建筑与建筑群综合布线系统工程设计规范CECS 72：972、 建筑与建筑群综合布线系统工程施工和验收规范CECS89：973、 中华人民共和国公共安全行业标准防盗报警控制器设计规范 GPT75-944、 中华人民共和国公共安全行业标准 安全防范工程程序与规定GAT75-945、 民用建筑电气设计规范JGJ/16-926、 中华人民共和国公共安全行业标准安全防范工程费用概预算编制办法GAT70-947、 民用闭路监视系统工程技术规范（GB/50198-94）8、 智能建筑设计规范（03095）9、 安全防范工程程序与规定（GA/T75-94）10、 中国建筑电气设计规范11、 公安部监控设备安装规范12、 根据甲方提供的有关资料四、需求分析4.1、现场勘察及需求分析深圳市永丰源瓷业有限公司工厂分为两块区域：a、生产和工作区；b、仓库和展览区；两区域中间为一条公路相隔。两块区域均规定安装监控摄像头，重要对厂区四周边墙和厂区大门出入口进行监控。在仓库和展览区域由于四周边墙距离较长，且无任何灯光辅助，故需安装红外线摄像机对围墙进行监控。控制中心机房设在工厂生产工作区大门门卫室，由于大部份监控点普遍都离控制中心比较远(约500米左右)，为保障图像传输质量，选择线材时一定要传输质量好的线材进行传输。中心机房安装一台16路数字硬盘录像控制主机，对前端监控点进行集中控制。4.2、系统监控点布置情况根据现场勘察情况及实际规定，对深圳市永丰源瓷业有限公司厂区的监控布点设计如下：1、 在工厂a 区域宿舍楼外墙安装一台彩色枪形摄像机，正对厂区进出口大门进行监视，可以全天掌握对进出厂区人员和车辆情况。摄像机采用壁装方式。2、 在工厂a 区域2#厂房固定岗哨处安装一台球形全方位旋转摄像机，可实时扫描监视整段围墙的治安情况及厂区道路人员出入情况。球形摄像机采用3米立杆安装。3、 在工厂a 区域近办公楼和1#厂房围墙处安装一台球形全方位旋转摄像机，可实时扫描监视整段围墙的治安情况及周边人员出入情况。球形摄像机采用3米立杆安装。4、 在工厂a区域新建生产车间厂房旁的保安固定岗哨处安装一台球形全方位旋转摄像机，此处周边地区空旷，为治安重点区域。球形摄像机安装于固定岗哨房顶，通过1米高立杆安装，可实时扫描周边治安情况及人员出入情况。5、 在工厂a区域垃圾清运站处安装一台球形全方位旋转摄像机，可监视垃圾清运解决情况及新建厂房建成后人员出入情况。6、 在工厂a区域办公楼二楼电梯间安装一台彩色枪形摄像机，重要监视进入二楼仓库及办公室人员情况。7、 在工厂b区域需重点进行治安监控的三面围墙共安装6台红外线摄像机，每面围墙2台摄像机相对安装监视。摄像机安装方式采用靠墙壁装。8、 在工厂b区域门卫室外墙壁装安装一台彩色枪形摄像机，重要对进出仓库的两个大门进行监视。9、 在工厂b区域仓库外墙壁装一台彩色枪形摄像机，重要对进出b区域大门的人员和车辆进行监视。10、 安装枪形摄像机4台、球形摄像机4台、红外形摄像机6台。共计14台摄像机。监控点布置平面图附后。五、方案设计5.1、方案概述永丰源厂区监控系统重要是对两大厂区域周界及重要通道出入口进行防范监控，当有入侵者企图通过翻越围墙进行厂区内部时，摄像机能对所有入侵者进行实时监控并以录像保存下来。在厂区大门及重要仓库出入口均安装摄像机对进出人员和车辆进行全天侯实时监视及录像，做到有事情发生后有据可查，以填补人防的缺陷和局限性。永丰源工厂处在沿海地处，加之厂区所处地埋位置空旷，碰到雷雨季节时，较易遭受雷电侵害，需在整个监控系统中加入防雷接地措施，以防止所有监控设备劫难性损坏。在前端每路摄像机线缆上加入防雷器，线缆进入监控中心后端后，同样对进来的每一路线缆也要加入防雷器，将雷电的侵害彻底消除。系统前端设备采用枪形摄像机、球形全方位旋转摄像机、红外线摄像机等三种类型的摄像机进行现场图像采集，通过视频传输线缆将每一路摄像机图像传输至控制中心。控制中心安装一台16路数字硬盘录像机对摄像机图像进行采集和录像、以及遥控摄像机转动等。硬盘录像主机标配160G大容量硬盘，全天侯录像资料保存约5天时间，可满足厂区基本录像资料保存天数的规定，通过外置移动硬盘或硬盘录像主机自带的DVD 光盘刻录机，可以很轻松将需要保存的录像资料进行备份和提取。 监控中心硬盘录像主机自身附带有强大的网络传输功能，可通过局域网或英特网进行远程监视和控制。在监控中心距离办公楼之间由于传输距离远(约300米)，建议铺设光缆来进行网络传输，通过光纤收发器将监控中心硬盘录像主机与办公楼局域网相连。至此，公司高层管理人员可通过办公电脑直接监视到前端摄像机的每一路图像，还可对前端图像进行摇控旋转控制。监控中心硬盘录像主机重要功能如下：监视功能：提供一、四、九、十六画面分割显示；任意多画面满屏显示和切换显示功能；实时显示系统工作的各类状态信息，显示画面叠加日期时间和字符；视频丢失声音提醒；提供现场监听和监视抓拍功能；可调整监视图象画质；录像功能：支持采用 MPEG4 同步压缩录像16 路音视频信号；提供报警、移动、定期和手动等事件录像类型，支持预录像；录像分辨率 384x288(CIF) 可调整录像质量、画质、数据量和录像帧率；录像画面叠加日期时间和字符，支持画面局部遮蔽；支持多硬盘自动盘满循环录像；设立录像文献打包的时间间隔；回放功能：根据摄像机、日期时间和事件检索存储的各类录像和抓拍图片；提供播放、暂停、快 /慢进、快/慢退、单帧进/退、抓拍等功能；提供播放画面的放大和缩小功能；提供四路以上多画面同时播放；报警功能：支持外接探测器报警和视频移动报警功能；提供报警电子地图管理功能，报警后可自动弹出电子地图；可设立多区域视频移动监测和报警灵敏度，提供报警预录像；报警后提供语音提醒和画面提醒，可选多种报警联动动作；报警信息自动传输给网络客户端； 网络功能：提供网络客户端多画面监看（ 16 画面）、监听、录像、播放和抓拍等功能；支持局域网和广域网传输，客户端可控制传输帧率，网传延时小； 支持以树型结构级联，扩展客户端数量； 支持多个客户端同时调看现场一个或多个摄像机图象；提供远程云台和镜头控制的功能；支持网络客户端接受报警信息；支持网络客户端和现场的语音对讲；提供网络客户端查看现场主机信息；网络支持PSTN、LAN、ADSL、TCP/IP等。5.2、方案配置原则1、系统设计与设备配置遵循结构化、模块化、标准化的原则，保证系统的先进性、实用性和合理的性能价格比。采用的产品由技术防范行业认证或检测合格的产品。2、系统可对各个子系统进行必要的优化集成，实现统一管理，满足整体防范的功能规定。3、系统采用集中供电方式，信号线与电源线隔离，以防干扰。4、系统具有较好的兼容性，能进行系统之间的良好通信；能方便地实现系统功能的扩展和系统扩容。5.3、方案系统图介绍工厂整体监控系统图如下：由系统图可以看出，整体系统分前端摄像部分、中心控制部分、办公楼分控部分。整套系统控制协调、联动。5.4、前端部份设备选型及介绍1、彩色枪形摄像机彩色枪形摄像机选用日本一田（ACTIV）日夜型枪式摄像机HY-500C，白天彩色，夜间环境光线暗时为保证图像清楚度自动转换为黑白。枪式摄像机设计外形优美，独有专利设计。摄像机采用1/3”SONY 彩色CCD，480线高解像度，最底照度0.001LUX,良好的信噪比，自动/手动电子快门、背景光补偿、自动/手动白平衡。 需另配镜头及防护罩。其性能特性如下：技术指标： 制式：PAL摄像器件：1/3sony EX-VIEW CCD线内转换像素：752(h)587(v)扫描方式：625线，50场/Sec-PAL视频输出：1.0Vp-p.75ohms水平分辨率：480TV line视频输出接口：BNC信噪比：大于50dB(AGC关)G.M特性：0.45最低照度：彩色：0.1LUX，黑白：0.001LUX 自动增益：18dB电子快门：PAL:1/60-1/100,000Sec逆光补偿：自动/手动逆光补偿同步方式：内同步自动光圈驱动：DC/VIDEO双驱动V-Phase范围：0-360白平衡:自动白平衡镜头接口：C/CS两种方式,通用型工作电源：DC12V10%工作环境：-1050 RH85%Max外壳材料：铝合金工作温度：-10 +50湿度852、球形一体化摄像机 球形一体化摄像机选用日本一田（ACTIV）日夜自动转换一体机HY800DN/18，摄像机采用1/4typeIT CCD(Exview HAD)，水平解悉度480线，最低照度0.001Lux，焦距4.173.8mm电动/手动可调，内置18倍光学变倍，12倍数字变倍镜头。 具有报警功能、隐私遮蔽功能、水平反转功能、垂直反转功能。其技术指标如下：技术指标：电视制式： PAL图像传感器：1/4typeIT CCD(Exview HAD)有效像素： 752（H）582（V）水平解晰度：480TVL镜头： 18x zoomf=4.173.8mm(F1.4-3.0)数字变倍： 12x视场角： 48度（近端），2.7度（远端）最短物距： 10mm(近端)，800mm（远端）同步方式： 内部/外部（V-Lock）最低照度： 彩色/黑白自动转换，最低照度0.001LUX信噪比：大于50dB电子快门： 11/10000s白平衡：自动/ATW/室内/室外/单键手动增益： 自动/手动（-328dB,8等级）AE控制：自动/手动/优先模式/亮度/EV补偿/逆光补偿EV补偿：-10.5-10.5逆光补偿： 开/关防闪烁： 自动聚焦方式： 自动/手动/单键触发/隔时自动/变倍触发视频输出： VBS：1.0VP-P,Y/Coutput控制接口： RS-232/RS-485/电平保存温度： -2060工作温度： 050功率损耗： 1.5w2.5w/DC12V/AC24V重量： 约215g3、球形云台 球形云台选用日本一田(ACTIV)7寸室外球形云台，全方位旋转云台及控制码解码板，安装方便，造型美观、大方。其重要性能特性如下：技术指标：左右旋转范围：0-360 左右速度：12/秒 上下旋转范围：0-90 上下速度：12/秒 通讯：RS485 控制：上下、左右 左右线扫：开/关 电源：DC24V 1A 操作温度：0-40 尺寸：176185mm 重量：约0.7Kg 4、红外线摄像机红外线摄像机选用日本一田（ACTIV） 100米红外摄像机HY-580CIR，采用1/3彩色sony ccd，水平解悉度480TV线，最低照度0Lux，内置50.0mm镜头。其重要性能特性如下： 功能特性：防水防尘等级：IP68适合夜间使用，照度佳红外线照摄距离不低于80米低照条件下自动启动红外线，镜头焦距不需要再调整自动增益控制，自动背光补偿，自动电子快门标准为内置50mm镜头5、 监控设备防雷器在各个摄像机的视频输出端安装一组视频同轴信号防雷器（DF-BNC）作为对摄像机信号部分的保护，以防止感应雷沿视频线而导致摄像机信号部分的损坏。在机房录像设备的视频输入端分别安装一组视频同轴信号防雷器（DF-BNC）作为对录像设备信号部分的保护，以防止感应雷沿视频线而导致录像设备信号部分的损坏。在各个摄像机云台的控制线输入端安装一组控制信号防雷器（DF-D485）作为对云台控制信号部分的保护，以防止感应雷沿控制线而导致云台控制信号部分的损坏。在机房云台控制器的控制线输出端安装一组控制信号防雷器（DF-D485）作为对云台控制器信号部分的保护，以防止感应雷沿控制线而导致云台器控制信号部分的损坏。 前端摄像机防雷器选用二合一(视频+电源)和三合一(视频+电源+旋转控制)两种类型避雷器，选用国内自主研发生产的迪芬特(DF)DF-001A(三合一)、DF-001B(二合一)作为前端摄像机重要防雷设备。三合一（视频、控制、电源）避雷器是专用于视频监控系统、野外监控的视频、控制、电源的一体化多功能的防雷器，可以分别对摄像机的（AC220V/AC24V/DC12V）电源、视频/音频、云台控制线路实行浪涌保护，本产品安顿便捷，无需维护，实用于易受雷电灾害的监控系统、室外一体化高速球机、厂区监控系统和云台控制摄像机。重要防雷产品技术指标如下：1)、防雷排插技术指标型号TypeDF-D10KA保护插位数4位保护模式共模(L、N/PE) 差模(L/N)标称工作电压UN220V最大连续工作电压UC275V标称电流IN10A标称放电电流(8/20)In10kA最大放电电流(8/20)Imax20kA电压保护级别在5kA(8/20)时Up1.5kV响应时间tA25ns额定功率P2500W温度范围-40+80外壳材料 壳体材料单体插座插套组件铝合金阻燃PC磷青铜阻燃特性UL 94-V02）视频同轴信号防雷产品技术指标：型号TypeDF-BNC标称工作电压UN1.5V最大连续工作电压UC5V标称放电电流(8/20)In5kA最大放电电流(8/20)Imax10kA电压保护级别(In时)Up30V响应时间tA1ns带宽fG20MHz特性阻抗Z75W插入损耗aE0.2dB温度范围-40+85接口形式BNC安装支架35mm标准电气导轨外壳材料屏蔽金属外形尺寸252580mm防护等级IP203）控制信号防雷产品技术指标：型号TypeDF-D24-CH2标称工作电压UN5V最大连续工作电压UC6V最大连续工作电流IL400mA标称放电电流(8/20)In5kA最大放电电流(8/20)Imax10kA电压保护级别(In时)Up30V响应时间tA1ns带宽fG2MHz插入损耗AE0.5dB温度范围-40+80安装接线规格1.5mm26mm2外壳材料屏蔽金属安装支架35mm标准电气导轨防护等级IP206、光纤收发器网络光纤收发器选用Efiber 5500M双芯多模光纤收发器，10M/100M自适应，全兼容半双工、全双工模式，传输距离最远可达120km。其重要性能特性如下： 技术参数1、 以太网接口1）符合标准：IEEE802.3、IEEE802.3u、IEEE802.3x2）速率：10Mbps,100Mbps，10/100Mbps，全双工/半双工自适应3) 物理接口：RJ454) 连接电缆可采用5类/超5类UTP，传输距离可达100米2、 光纤接口1） 物理接口：ST、SC、FC 3种2） 工作模式及波长：多模850nm 1310nm 和 单模1310nm 1550nm3） 连接光纤可采用：50/125, 62.5/125, 100/140m 等多模光纤 和 8.3/125, 8.7/125, 9/125, 10/125m 等单模光纤3、 工作规格工作温度：050存放温度：-1070湿度：5%90%(无结露)台式机尺寸：132mm(宽)122mm(深)36mm(高) 交流电源：160VAC260VAC直流电源：-40VDC-57VDC5.5、中心控制部份介绍控制部分是整个系统的核心部分，是实现整个系统的指挥中心，负责所有设备的控制与图像信号的解决，同时负责前端摄像机的实时录像及资料回放。永丰源工厂厂区监控共设计有14台摄像机，中心控制部份选用了一台日本一田(ACTIV)16路数字硬盘录像主机机ACTIV HY-PD16A。该系列硬盘录像机采用国际领先的视频压缩技术H.264硬件压缩，压缩比更高，图像质量好，录像占用硬盘空间小，方便录像资料录入光盘以便永久保存。同时硬盘录像机强大的网络分控功能可以很轻松在厂区内每一个角落设立分控，方便工厂高管人员随时随地都可实时掌握整个工厂的整体情况。数字硬盘录像机重要功能有：监视功能：提供一、四、九、十六画面分割显示； 任意画面满屏显示和切换显示功能； 实时显示系统工作的各类状态信息，显示画面叠加日期时间和字符； 视频丢失声音提醒； 提供现场监听和监视抓拍功能； 可调整监视图象画质；录像功能：支持采用 H.264同步压缩录像16路音视频信号； 提供报警、移动、定期和手动等事件录像类型，支持预录像； 录像分辨率 384x288(CIF) 可调整录像质量、画质、数据量和录像帧率； 录像画面叠加日期时间和字符，支持画面局部遮蔽； 支持多硬盘自动盘满循环录像； 设立录像文献打包的时间间隔；回放功能：根据摄像机、日期时间和事件检索存储的各类录像和抓拍图片； 提供播放、暂停、快 /慢进、快/慢退、单帧进/退、抓拍等功能； 提供播放画面的放大和缩小功能； 提供四路以上多画面同时播放；报警控制功能：支持外接探测器报警和视频移动报警功能； 提供报警电子地图管理功能，报警后可自动弹出电子地图； 可设立多区域视频移动监测和报警灵敏度，提供报警预录像； 报警后提供语音提醒和画面提醒，可选多种报警联动动作； 报警信息自动传输给网络客户端； 网络功能：提供网络客户端多画面监看（ 16画面）、监听、录像、播放和抓拍等功能； 支持局域网和广域网传输，客户端可控制传输帧率，网传延时小； 支持以树型结构级联，扩展客户端数量； 支持多个客户端同时调看现场一个或多个摄像机图象； 提供远程云台和镜头控制的功能； 支持网络客户端接受报警信息； 支持网络客户端和现场的语音对讲； 提供网络客户端查看现场主机信息； 网络支持PSTN、LAN、ADSL、TCP/IP等技术指标：l 采用国际领先的 H.264/D1 压缩算法,纯硬件压缩，码流可调；l 录像压缩比大，数据量在 30M/h至220M/h之间； l 视频传输速率可达1.15Mbps,l 音频传输速率可达334Kbps；l 每路均以25帧/秒 录像，实时性与同步性可靠；l 支持1-16路音频，进行及时的声音录音与监听；l 持WIN2023/WIN XP操作平台，高稳定性；l 多工操作，监视、录像、回放、传输、备份可同步工作；l 自定义界面，1/4/9/16路全实时显示、录像、回放；l 录影方式：时间表录影、手动录影/监视，移动触发录影及外接报警录影；l 可扩充硬盘，满足长时间录像规定；l 高清楚度，画质可调，显示分辨率1024*768，录像分辨率768*576，384*288l 具有图像抓拍、数字放大等功能、可打印输出；l 实时动态侦测，预置点设立及联动报警；l 支持云台、镜头、一体化快球实时本地或远程控制；l 实时数据库存管理、操作员多级管理，操作日记与报警日记管理功能；l 支持局域网、互联网、电话网等方式传输实时预览，远程实时监看、远程集中录制；l 远程电子地图功能；l 数字矩阵系统使用功能 ；集成门禁、网络会议功能；l 硬件防死机重启电路，可以有效防止死机；掉电保护录像资料，防止录像丢失；来电自动启动，无需手动操作；故障诊断、停电，自动恢复功能 。 （另购硬件看门狗）l 支持16路以上IE浏览l 支持英文、中文简体和中文繁体等文字； l 系统自动运营，支持无人职守； 5.6、线路传输部分因永丰源工厂厂区的特别地理环境因素，大部份监控点距离中心控制室普遍较远（约500米左右），因此视频图像采用RVV 75-5 128编高质量传输线缆进行传输，以保证图像信号的清楚度。5.7、分控网络建设部分由于监控中心设立位置距离办公楼较远，一般的超五类网络最大有效距离为100米，无法满足现场网络传输距离规定。因此，监控中心至办公室之间设计通过敷设光缆来对网络信号进行传输，以保证传输速度和质量。六、项目工程施工措施6.1、管线预埋线路敷设按照设备的点位、管线的走向及标高等，施工人员严格按照施工图纸及施工计划进行管线敷设，在遇有与其它管道设备交叉的地方，根据现场情况进行更改、避让，并做出相应的更改告知，在得到上级部门、科研所认可后，方可继续施工。穿线时，严禁大力拉扯线缆，以免导致线路的损伤。放线前，一方面根据图纸计算线路路由长度，再到现场实际勘察，计算线路长度。放线时，打开一箱线，一方面放置最长的线路，并记录好所放线的长度，将余下的线放到长度最适宜的地方，避免线缆的浪费。线路前端安装设备处和终端的预留长度必须严格按公司的工艺文献的规定进行，不允许多放或少放，以免导致线路浪费或不便接线。电气线路敷设的一般规定为：1、 电缆（线）敷设前，应做外观及导通检查，并用直流500V兆欧表测量绝缘电阻，其电阻值不应小于5M；当有特殊规定期，应符合规定规定。2、 线路应按最短途径集中敷设，横平竖直、整齐美观、不宜交叉。3、 线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。必要时应采用保护或屏蔽措施。4、 线路不应敷设在影响操作，妨碍设备检修、运送和人行的位置。5、 当线路周边环境湿度超过65时，应采用隔热措施；必要时应加防火措施。6、 线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。7、 线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200mm，与其他工艺设备、管道表面之间的距离应大于150mm。8、 架空敷设线路时，应有防水措施。9、 线路终端接线处以及通过建筑物的伸缩缝和沉降缝处，应留有适当余度。10、 线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应采用无腐蚀性的焊药。11、 敷设线路时，不宜在混凝土梁、柱上凿安装孔。12、 线路敷设完毕，应进行校线及编号，并按第一条的规定测量绝缘电阻。13、 测量线路绝缘时，必须将已连接的设备及元件断开。电线管敷设规定：1、 电线宜穿保护管敷设。保护管不应有变形及裂缝，其内部应清洁、无毛刺，管口应光滑。2、 埋入混凝土内的保护管，管外不应涂漆。3、 弯制保护管时弯角不小于90；单根保护管的直角弯不宜超过两个。4、 保护管的两端管口应带线箍或打成喇叭形。5、 金属保护管明敷时宜采用螺纹连接，螺纹长度不小于管接头的1/2；埋设时宜采用套管焊接，管子的对口处位于套管中心位置，焊接应牢固，焊口严密，并作防腐解决。6、 保护管连接后应保证整个系统的电气连续性。7、 埋设保护管应选最短途径敷设，埋入人工墙或混凝土内时，离表面净距离应不小于15mm。8、 保护管应排列整齐、固定牢固，用管卡固定期，管卡间距应均匀。9、 保护管有也许受到雨水或潮湿气体浸入时，应在其也许积水的位置安装排水设施。10、 穿墙保护管段两端延伸出墙的长度，不应大于30MM。11、 埋设的保护管引出地面时，管口宜高出地面200mm；当从地下引入落地式接线箱时，宜高出箱内地面50mm。12、 在户外和潮湿场合敷设的保护管，引入设备箱或接线箱，宜从底部进入。13、 接线盒和分线箱均应密封，分线箱应标明编号。线路放置完毕后，由质量工程师进行专门的线路测试，在测试通断无误后，必须按工艺文献规定采用外包保护层、合理放置等方法对线路进行防护，避免线路损伤。6.2、设备安装程序在进行设备安装之前必须仔细阅读设备的产品资料、安装说明、注意事项等。在充足了解设备性能之后，才干进行安装。在安装过程中，严格按照公司质量体系文献规定、1、 前端设备安装应按照先安装云台、护罩、解码器、传输设施等，后安装摄像机的环节进行。2、 摄像机是监控系统中最为精密的设备，必须在土建工作结束、各专业设备安装基本完毕后，在安全、整洁的环境下方可安装摄像机、镜头。3、 云台安装面要水平，安装完毕后应检查云台的水平、垂直转动角度，并根据设计规定定准云台转动起始、终止位置；4、 安装摄像机护罩；5、 安装每个摄像机前均应加电进行检测和调整，处在正常工作状态的摄像机方可安装。安装时应戴手套；安装必须牢固，不允许滑丝、松动现象。安装完毕后，注意采用保护措施，防止脏污。摄像机引出的电缆应留有约一米的余量，以不影响摄像机的转动。不得运用电缆插头和电源插头来承载电缆的重量。6、 设备通电调试前还应进行外观检查，检查设备的外观是否破损、摔伤等现象，若有此类现象不允许使用。检查无误后方可测试。7、 摄像机安装应先进行初步安装，经通电调试、细调，检查各项功能，观测监视区域的覆盖范围和图象质量，并报请项目工程师核审，符合规定后方可安装固定。8、 在搬动、架设摄像机过程中，不得打开镜头盖。在高压带电设备附近架设摄像机时，应根据带电设备的规定，拟定安全距离。6.3、系统调试1、 调试的顺序为分设备调试（或自检）、分系统调试、系统联调。2、 调试常用的设备和仪器有万用表、示波器、小型监视器（用于室外分系统或摄像机的测试），以及其他调试专用设备。3、 系统调试使用专业设备进行，如用测试仪检查整个链路通断等性能进行监视，对所有的功能进行逐项检查，所有符合规定者为合格。6.4、系统的试运营系统的调试合格后，可进入试运营阶段。在试运营阶段，现场工程师应密切注意系统的运营情况，出现问题及时解决。6.5、系统的竣工系统的试运营完毕后，我公司将提供整套工程资料，涉及设计方案、施工图纸、调试报告、测试数据、培训资料及相应的设备操作使用说明书等以供归档和管理，和工程一起交付使用。6.6、施工工具工程重要测试设备涉及： 示波器 照度计 万用表 接地电阻测试仪 小型监视器 光功率计工程重要施工机具： 工程车辆 对讲机 电焊机（附电源线、焊线、焊钳、面罩、焊条） 电动切割机（附锯片） 弯管机 套丝机 电动冲击钻（附钻头）、手电钻（附钻头） 拨线钳、压线钳、拉钉钳、尖嘴钳、斜口钳 电工刀、电烙铁、万用表 活动扳手、套筒扳手、六角扳手、梅花扳手 十字丝锥、一字丝锥 羊角榔头、铁皮剪、管钳、钢锯弓、锉刀 角尺、皮尺、钢卷尺、活动爬梯七、保修及服务7.1、电话支持服务 系统管理工程师可直接电话联系或传呼本公司的技术人员，由我们的系统工程师通过电话向用户提供专业的技术征询，以最快的速度解决用户系统中出现的问题，时间是星期一到星期日，24 小时内任何时间打电话，都将在半小时内响应。7.2、现场维护服务 我们的工程师通过电话不能解决问题时，我们会迅速派遣工程师并带备零件及工具去现场进行维护工作，直到所有问题解决为止。标准响应时间为路途时间。定期保养服务除了平常系统维护维修外，我们特别提供一年四次的定期保养服务，即我们每三个月定期派专门的工程师系统设备进行维护保养和检修。 7.3、设备维修服务 我们对免费维护期内的系统提供现场维修或更换服务，对后续保用服务协议内指定的所有设备提供保修和保养服务，设备维修周期是7 个法定的工作日。对于未包含在后续保用服务同内的设备可提供优惠收费维修服务。7.4、保修登记 系统验收合格后，我们会建立完整的系统设备配置及维护档案，以助我们能更好更快地集中与解决问题。7.5、售后服务方式 技术支持热线，上门服务硬件设备保修，所有设备一年内负责上门服务免费保修7.6、系统软件维护升级扩展 一年内负责免费升级，应用软件维护与升级扩展，维护期为一年，并可提供最新的升级版本，快速响应本地支持，建立备件库，8小时赶到现场，系统交付运营后三个月内派人长期进行指导及维护，每月定期上门跟踪服务建立用户维护档案，加强培训、共同提高，每月提供原厂家最新技术资料，举办培训班培训与系统有关的各项专业知识。八、公司简介深圳市地天实业有限公司是一家集科研开发、生产销售、安防系统工程设计及施工于一体的综合性高新电子技术公司，是诸多国际知名品牌产品的中国大陆地区总经销，是日本ACITV（一田）监控产品中国区总代理。公司汇集了数年从事安防技术理论研究、产品开发、市场营销等方面的高级专业人才，通过数年的努力，现已经形成国内外一体化供销服务的多元化和国际化发展格局。公司将凭借雄厚的技术和资金实力与各界朋友携手合作，把产品的质量放在首位，把用户的需要做为我们的需要，用户的满意就是我们的满意，同时市场部将不断完善我们的营销网络，为用户提供更满意的售中（售后）服务，解除用户的后顾之忧。九、工程项目案例一、桃源村：9800户（建设部优秀示范工程） 1、居家防盗防劫报警系统 2、背景音乐系统 3、闭路监控系统 4、保安巡更系统 5、紧急求救电话系统二、都市花园：960户 1、周界防越系统的对外对射 2、可视对讲系统 3、闭路监控系统三、鹿丹村：老城区改造 1、居家报警系统 2、闭路电视监控系统 3、出入口IC卡辨认系统四、新港鸿花园：豪宅88户 1、居家报警系统 2、停车场管理系统 3、闭路监控系统五、鸿瑞豪园：1800户（建设部九八年试点社区） 1、居家报警系统 2、可视对讲系统 3、三表抄送六、恒冠花园：346户 1、居家报警系统 2、可视对讲系统 3、闭路监控系统 4、停车场管理系统 5、智能门禁系统 6、周界防越系统（红外对射）七、创世纪滨海花园：980户（建设部九九年试点社区） 1、居家报警系统 2、可视对讲系统 3、三表抄送 4、停车场管理系统 5、智能门禁系统 6、周界防越系统（红外对射） 7、宽带网络 八、湛江金沙湾新城：1500户（2023年度国家康居工程） 1、居家报警系统 2、可视对讲系统 3
