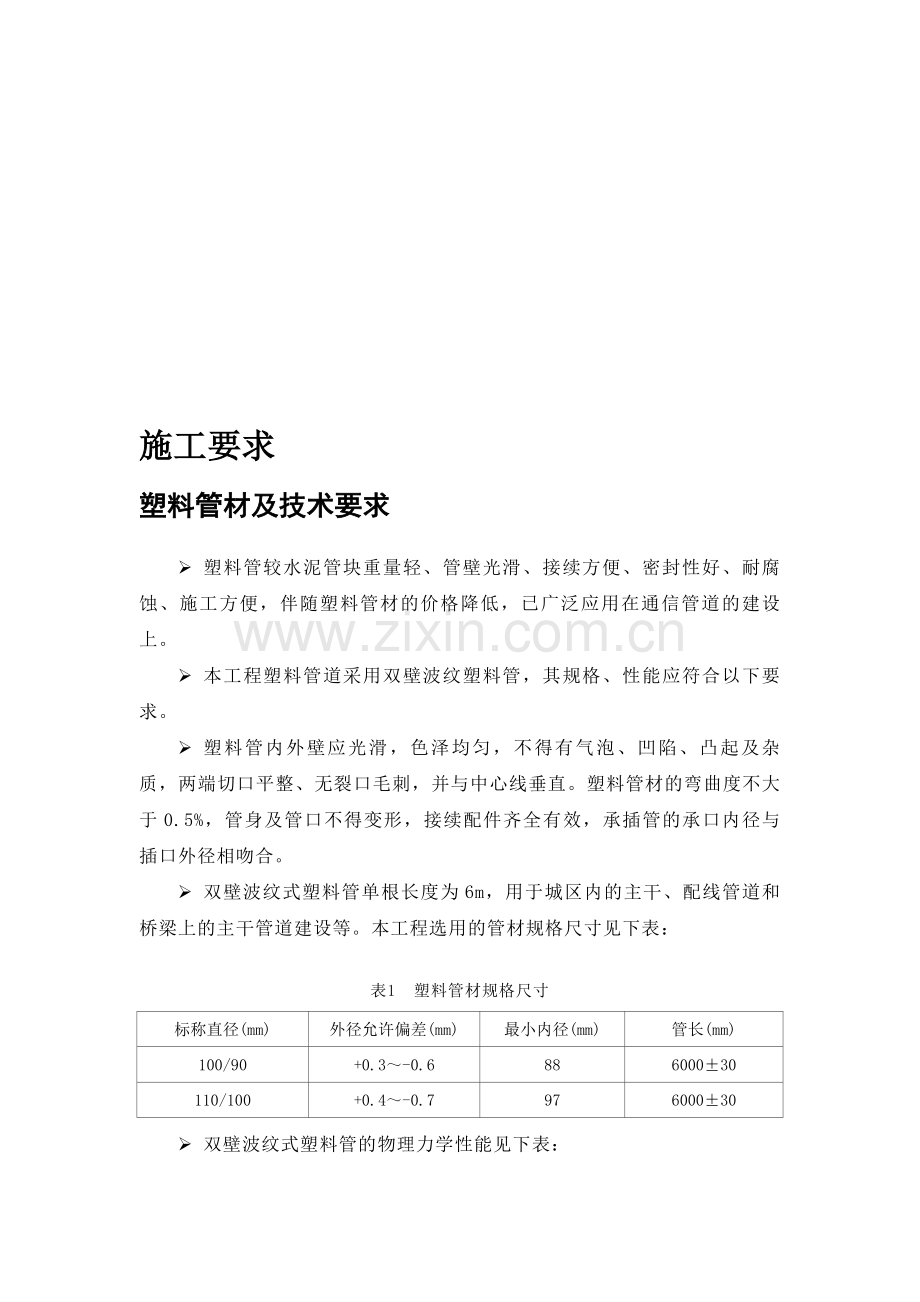

施工要求
塑料管材及技术要求
Ø 塑料管较水泥管块重量轻、管壁光滑、接续方便、密封性好、耐腐蚀、施工方便，伴随塑料管材的价格降低，已广泛应用在通信管道的建设上。
Ø 本工程塑料管道采用双壁波纹塑料管，其规格、性能应符合以下要求。
Ø 塑料管内外壁应光滑，色泽均匀，不得有气泡、凹陷、凸起及杂质，两端切口平整、无裂口毛刺，并与中心线垂直。塑料管材的弯曲度不大于0.5%，管身及管口不得变形，接续配件齐全有效，承插管的承口内径与插口外径相吻合。
Ø 双壁波纹式塑料管单根长度为6m，用于城区内的主干、配线管道和桥梁上的主干管道建设等。本工程选用的管材规格尺寸见下表：
表1 塑料管材规格尺寸
标称直径(mm)
外径允许偏差(mm)
最小内径(mm)
管长(mm)
100/90
+0.3～-0.6
88
6000±30
110/100
+0.4～-0.7
97
6000±30
Ø 双壁波纹式塑料管的物理力学性能见下表：

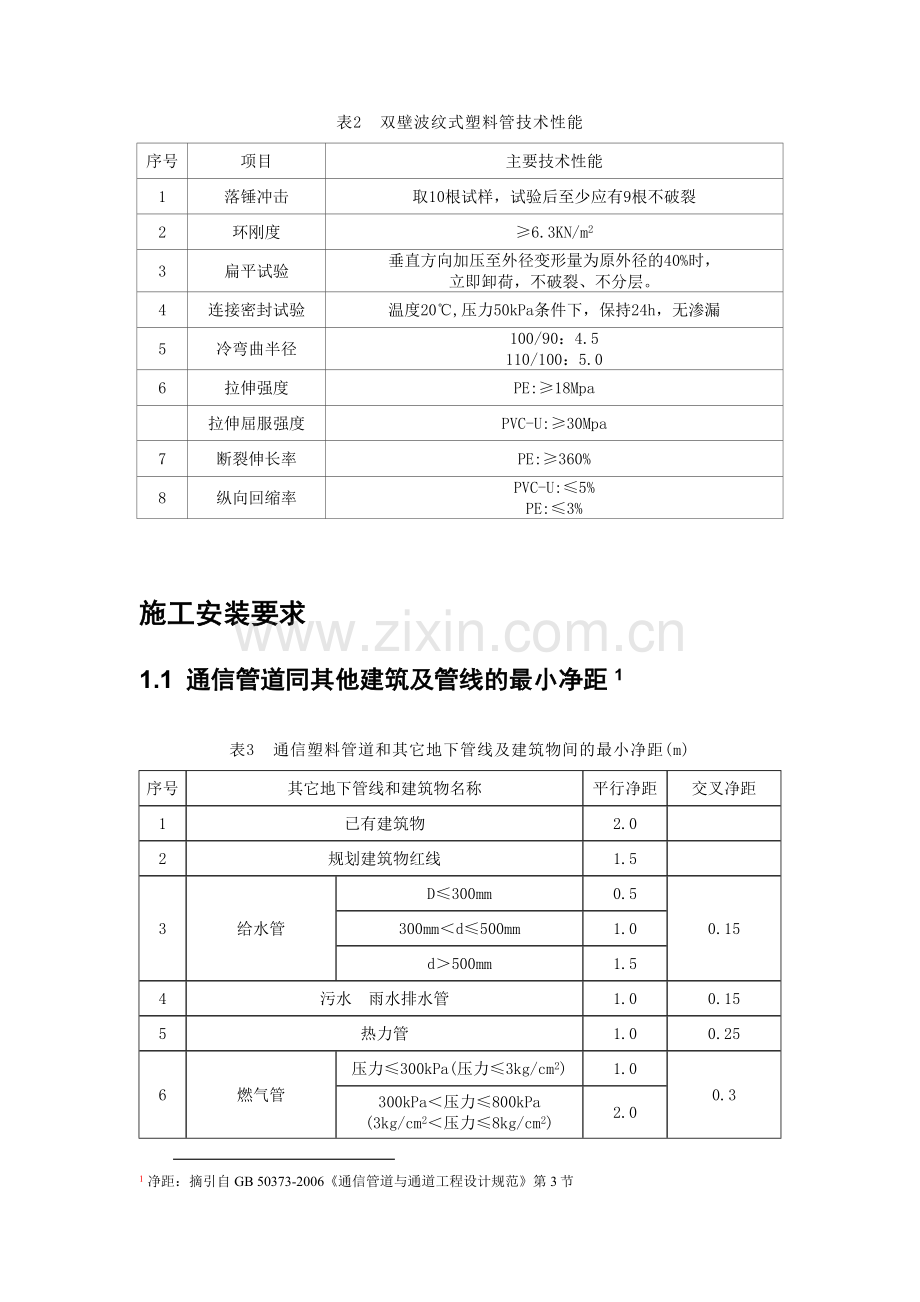

表2 双壁波纹式塑料管技术性能
序号
项目
主要技术性能
1
落锤冲击
取10根试样，试验后至少应有9根不破裂
2
环刚度
≥6.3KN/m2
3
扁平试验
垂直方向加压至外径变形量为原外径的40%时，
立即卸荷，不破裂、不分层。
4
连接密封试验
温度20℃,压力50kPa条件下，保持24h，无渗漏
5
冷弯曲半径
100/90：4.5
110/100：5.0
6
拉伸强度
PE:≥18Mpa

拉伸屈服强度
PVC-U:≥30Mpa
7
断裂伸长率
PE:≥360%
8
纵向回缩率
PVC-U:≤5%
PE:≤3%

施工安装要求
1.1 通信管道同其他建筑及管线的最小净距 净距：摘引自GB 50373-2006《通信管道与通道工程设计规范》第3节

表3 通信塑料管道和其它地下管线及建筑物间的最小净距(m)
序号
其它地下管线和建筑物名称
平行净距
交叉净距
1
已有建筑物
2.0

2
规划建筑物红线
1.5

3
给水管
D≤300mm
0.5
0.15
300mm＜d≤500mm
1.0
d＞500mm
1.5
4
污水 雨水排水管
1.0
0.15
5
热力管
1.0
0.25
6
燃气管
压力≤300kPa(压力≤3kg/cm2)
1.0
0.3
300kPa＜压力≤800kPa
(3kg/cm2＜压力≤8kg/cm2)
2.0
7
电力电缆
35kV以下
0.5
0.5
≥35kV
2.0
8
高压铁塔基础边
＞35kV
2.5

9
通信电缆（或通信管道）
0.5
0.25
10
通信电杆、照明杆
0.5

11
绿化
乔木
1.5

灌木
1.0

12
道路边石边缘
1.0

13
铁路钢轨（或坡脚）
2.0

14
沟渠（基础底）

0.5
15
涵洞（基础底）

0.25
16
电车轨底

1.0
17
铁路轨底

1.5
注：
(1) 在主干排水管后敷设时，其施工沟边与管道间的水平净距不宜小于1.5m；
(2) 当管道在排水管下穿越时，净距不宜小于0.4m，通信管道应做包封，包封长度自排水管两侧各加长2m；
(3) 在交越处2m范围内，燃气管不应有接合装置和附属设备；当上述情况不能避免时，通信管道应做包封处理；
(4) 当电力电缆加保护管时，交叉净距可减至0.15m；
(5) 当电力电缆电压大于35KV小于110KV时，平行净距不应小于2.0m。
1.2 管道埋深 管道埋深：摘引自GB 50373-2006《通信管道与通道工程设计规范》第6节

管道埋深即管顶至路面的隔距。管道的埋深不应低于表17中规定的数值。当达不到要求时，应采用混凝土包封或钢管保护。
表4 管道的最小埋深
管材类别
管道的最小埋深（单位：厘米）
人行道和绿化带
车行道
与电车轨道交越
(从轨道底部算起)
与铁道交越
(从轨道底部算起)
水泥管、塑料管
0.7
0.8
1.0
1.5
钢管
0.5
0.6
0.8
1.2
1.3 管道的坡度 管道的坡度：摘引自GB 50373-2006《通信管道与通道工程设计规范》第6节

(1) 管道的坡度应为3‰～4‰，不得小于2.5‰。
(2) 为使光、电缆及接头在人（手）孔中有适宜的曲率半径和合理布置，在不过度影响管道坡度和埋深等要求的前提下，应尽量使人（手）孔内两边管道的相对管孔接近一致的水平，在一般情况下相对位置（标高）的管孔高差不应大于0.5米，尽量缩小管道错口的程度。
1.4 管道沟及人（手）孔坑开挖 管道沟及人（手）孔坑开挖：摘引自GB 50374-2006《通信管道工程施工及验收规范》第4.1节。

(1) 施工中遇不稳定土壤或有腐蚀性的土壤时，施工单位应及时提出，确定具体处理方式并经建设单位许可后方可继续施工。
(2) 沟（坑）挖成后被水冲泡者，必须重新进行人工地基处理。
(3) 挖掘通信管道沟（坑）时，严禁在有积水的情况下作业，必须将水排放后才可进行挖掘工作。
(4) 管道沟的开挖要求
本工程通信管道所处地区土质为砂质硬土，为确保沿线建筑物以及施工人员的安全，采取斜坡挖沟方式，放坡系数如下：
表5 开挖土方放坡系数
土壤种类
H:D
H＜2.0m
2.0m＜H＜3.0m
硬土
1：0.1
1：0.15
砂质硬土
1：0.15
1：0.25
砂质、炉渣
1：0.25
1：0.5
瓦砾、卵石
1：0.5
1：0.75
炉渣、回填土
1：0.75
1：1
注：H为深度；D为放坡(一侧的)宽度。
(5) 现场堆土要求：
Ø 开凿的路面及挖出的石块等应与泥土分别堆置。
Ø 堆土不应紧靠碎砖墙、土坯墙，并应留有人行通道。
Ø 城镇内堆土高度不宜超过1.5米。
Ø 堆置土不应掩埋消防栓、闸门井及热力、煤气、雨（污）水等管线的检查井、雨水口及测量标志等设施。
Ø 土堆的坡脚边应距沟（坑）边40厘米以上。
Ø 堆土的范围应符合市政、市容、公安等部门的要求。
1.5 管道基础 管道基础：参考GB 50373-2006《通信管道与通道工程设计规范》条文说明第8节及GB 50374-2006《通信管道工程施工及验收规范》第7.3节

(1) 基础的作用：基础是管道与地基中间的媒介结构，它支承管道，把管道的荷重均匀传布到地基中；防止管道错口；便于管道施工操作；与管道连为一体而起到一定的防水作用；其他管线在通信管道下穿越时，不致因无基础而造成管道接续断裂。
(2) 管道基础的设计原则：
塑料管重量较轻，又有较大的纵向抗折弯强度。建筑时，对基础的要求比水泥管低，本工程按以下的原则设计：
Ø 当土质较好（如粘土、砂质粘土、砂土或密实的回填土），又无地下水时，在夯实的素土上作混凝土基础，即可在其上铺管。
Ø 当土质较好，但有地下水时，可先铺一层10厘米厚的砂土垫层，抄平后作混凝土基础即可敷管。
Ø 当沟底为岩石、半风化的石质土壤或砾石时，应先铺10厘米厚的砂土，然后铺管。
Ø 当沟底的土质较差，又有涌水，特别是流砂或淤泥地段，应先抛石夯实，铺设8厘米厚的混凝土基础，并于基础上加5厘米厚的砂垫层，然后在其上铺管。
(3) 本工程管道基础的具体做法
Ø 地基加固：由于配合道路施工管道沟底加碎石操平并夯实。
Ø 一般土质可采用150#混凝土基础；现场浇灌混凝土基础厚度：12孔以下按8cm计取，24孔以下按10cm计取，24孔以上按12cm计取。
Ø 宽度按管群宽度加包封16cm（每侧8cm）计取，定额采用基础宽度相近的定额×系数（实际宽度/定额宽度）。
Ø 通信管道基础跨越地下管网施工时，其基础部分应加钢筋保护。
Ø 管道进入人孔处混凝土基础必需作加筋处理，加筋长度：2000mm，纵向采用φ10mm钢筋，间隔8mm，横向采用φ6mm钢筋，间隔30mm。
1.6 管道铺设 管道敷设：参考GB 50373-2006《通信管道与通道工程设计规范》第8节及GB 50374-2006《通信管道工程施工及验收规范》第7节

提示：结合本工程的具体情况进行描述
Ø 在一个断面层铺放二层或二层以上的塑料管时，管层之间及各管间各应有2厘米左右的间隔，间隔之间填以中砂或过筛的细土，并用棍棒捣实，使其紧密，最上层管孔的顶部再复以10厘米厚的砂土（经过筛净的土亦可），然后以手夯夯实。填隙及复盖用砂土应含有一定的水份（能用手捏成土团即可）。
Ø 在地面上压力或机械冲击力很大的地区，在路面有被开挖、塑料管孔有被镐锄挖伤可能的地带，管孔的顶部需要加设管顶保护设施。
某些特殊路段需铺设钢管的进行特别说明<如无，则删去>。
1.7 通信塑料管道的接续
(1) 本工程塑料管的连接主要采用承接法。
(2) 塑料管材标志面应在上方。
(3) 多孔塑料管的承口处及插口内应均匀涂刷专用中型胶合粘剂，塑料管应插到底挤压固定。
(4) 各塑料管的接口宜错开。
1.8 管道包封
为增强塑料管道和钢管管道的强度和防水性能，本工程塑料管道在接头两端各包封××cm，以及跨越车行道处应采用150#混凝土分层包封。包封体积的计算为：以管间间距2cm，两侧和顶部厚度8cm计算。
1.9 人（手）孔建筑 人（手）孔建筑：摘引自GB 50374-2006《通信管道工程施工及验收规范》第6节

(1) 本工程人孔建筑采取砖砌墙体，人（手）孔上覆采用现场浇灌的方式。
(2) 砖、混凝土砌块砌体墙面应平整、美观，不应出现竖向通缝。
(3) 砖砌体砂浆饱满程度应不低于80%,砖缝宽应为8～12毫米，同一砖缝的宽度应一致。
(4) 砌块砌体横缝应为15～20毫米，竖缝应为10～15毫米；横缝砂浆饱满程度应不低于80%，竖缝灌浆必须饱满、严实，不得出现跑漏现象。
(5) 砌体必须垂直，砌体顶部四角应一致；砌体的形状、尺寸应符合要求。
(6) 抹面砌体，应将墙面清扫干净，抹面应平整、压光、不空鼓，墙角不得歪斜。勾缝砌体的勾缝应整齐均匀，不得空鼓、脱落或遗漏。
(7) 基础：现场浇灌混凝土基础（混凝土标号为C15）前，应将地基加固，采用铺垫12cm连砂石，然后夯实，地基面积应比基础四周宽出40cm；浇灌混凝土基础前，支设基础模板并挖出安装积水罐的土坑。坑的尺寸要求比积水罐四周大10cm，坑深比积水罐高10cm；积水罐的中心应正对手孔口圈的中心，偏差不大于5cm，基础表面应从四壁向积水罐方向做2cm泛水。
(8) 墙体：做砖砌人（手）孔墙体的四壁时，墙体与基础应保持垂允许偏差不大于±1cm，墙体顶部高程允许偏差不大于±2cm；墙体与基础应严密结合不漏水，墙脚结合处用1:2.5的水泥沙浆抹八字，要求严实，表面光滑，无欠茬及断垄现象。
(9) 墙面应平整，无竖向通缝，砖砌沙浆饱满，砖砌宽度为8～12mm，同一砖缝的宽度要求一致；砖墙抹面用1:2.5的水泥沙浆，内墙厚1.5cm，外墙采用防水砂浆抹面（五层），要求抹面平整压光，墙角垂直。
(10) 人（手）孔四壁预埋铁件、预埋电缆铁架穿钉：预埋的穿钉与墙体应保持垂直，上下穿钉应在同一条垂直线上，垂直偏差不大于5mm，间距偏差不大于10mm，相临两组穿钉的间距偏差不大于20mm；预埋穿钉露出墙面50～70mm，露出的丝扣要干净，穿钉螺母要配套齐全，预埋穿钉要求牢固，不松动，预埋U型拉环的位置，与管道底部至少保持20cm的间距；预埋拉环应露出墙面8～10cm，预埋必须牢固，不松动。
(11) 人（手）孔口圈：安装人孔口圈时，口圈与上覆之间用砖砌一个不小于20cm口腔（俗称井脖子），人（手）孔口腔与上覆预留洞口形成一个同心圆的圆筒；人（手）孔口腔内外均抹面，口腔与上覆抹八字；车行道人（手）孔必须安装车行道的口圈。
(12) 墙体与基础的结合应严密不漏水，砌体应符合图纸要求，尺寸准确，砌缝均匀，沙浆饱满，表面平光。支架穿钉、电缆拉环及管孔预埋位置应符合图纸规定，与墙体保持垂直，上、下穿钉及相邻两侧穿钉应横平竖直，埋设牢靠，穿钉四周抹面与四周一样，无欠茬、无飞刺等。管孔进入人（手）孔墙壁处应呈圆弧状的喇叭口。
(13) 本工程人（手）孔口圈及井盖采用聚合物基复合材料，其载荷能力必须大于或等于人孔上覆载荷能力，本工程人孔上覆载荷采用“汽－20”型，要求使用的人（手）孔口圈及井盖必须满足“中华人民共和国城镇建设行业标准CJ/T211-2005中对聚合物基复合材料井圈及井盖（重型/普通型）的各项要求。
1.10 人（手）孔防水
提示：根据本工程采用的具体方法进行描述。
本工程人（手）孔内壁防水采用防水砂浆抹面，外壁防水采用涂防水材料硅酸钠的方式。
1.11 回填土 回填土：摘引自GB 50374-2006《通信管道工程施工及验收规范》第4.2节。

(1) 本工程的土方回填工作，应在管道或人（手）孔按施工顺序完成施工内容，并经24小时养护和隐蔽工程检验合格后进行。
(2) 回填土前，应先清除沟（坑）内的木料、草帘、纸袋等杂物。沟（坑）内如有积水和淤泥，必须排除后方可进行回填土。
(3) 管道两侧及管道顶部以上400mm的回填应尽量选用碎石、粗砂及符合要求的原土分层回填密实，分层厚度≤200，回填土最大粒径直径不超过40mm。此部分回填土应充分夯实，用木夯排夯二遍，其压实度应大于95%，以保证其有足够的变形模量。再往上至路面的回填可采用原土分层回填密实，应用木夯排夯三遍或用蛤蟆夯排夯两遍，直至回填、夯实与原地表平齐，压实度按道路规划的地面或路面要求。
(4) 靠近人（手）孔壁四周的回填土内，不应有直径大于10厘米的砾石、碎砖等坚硬物。
(5) 人（手）孔坑每回土30厘米，应用蛤蟆夯排夯两遍或木夯排夯三遍。
(6) 人（手）孔坑的回填土，严禁高出人（手）孔口圈的高程。
(7) 在修复本工程施工挖掘的路面之前，如出现明显坑、洼，施工单位应按照市政部门的要求及时处理。
(8) 回土完毕，应及时清理现场的砖、破管等杂物。
1.12 管道建设中特殊情况的处理
(1) 其他管线交越、埋深相互间有冲突，且迁移有困难时，可考虑减少管道所占断面高度（如立敷改为卧敷等），或改变管道埋深。必要时，降低埋深要求，但相应要采取必要的保护措施（如混凝土包封加筋、钢管保护等）。
(2) 电力沟槽影响，为了避让电力沟槽，引上管道应由电力沟槽下通过。
1.13 其他要求
(1) 施工时应逐段核实地下水、电、等其他管线情况，与通信管道发生矛盾时，应积极与相关单位联系，协商解决。
(2) 手孔以及管道施工时，必须保证原有管道的安全，在此前提下进行开挖工作，必须坚决杜绝野蛮施工。
(3) 施工中应严格按照相关规范、标准的要求组织施工，确保工程质量。
