深基坑管井点施工降水方案.doc

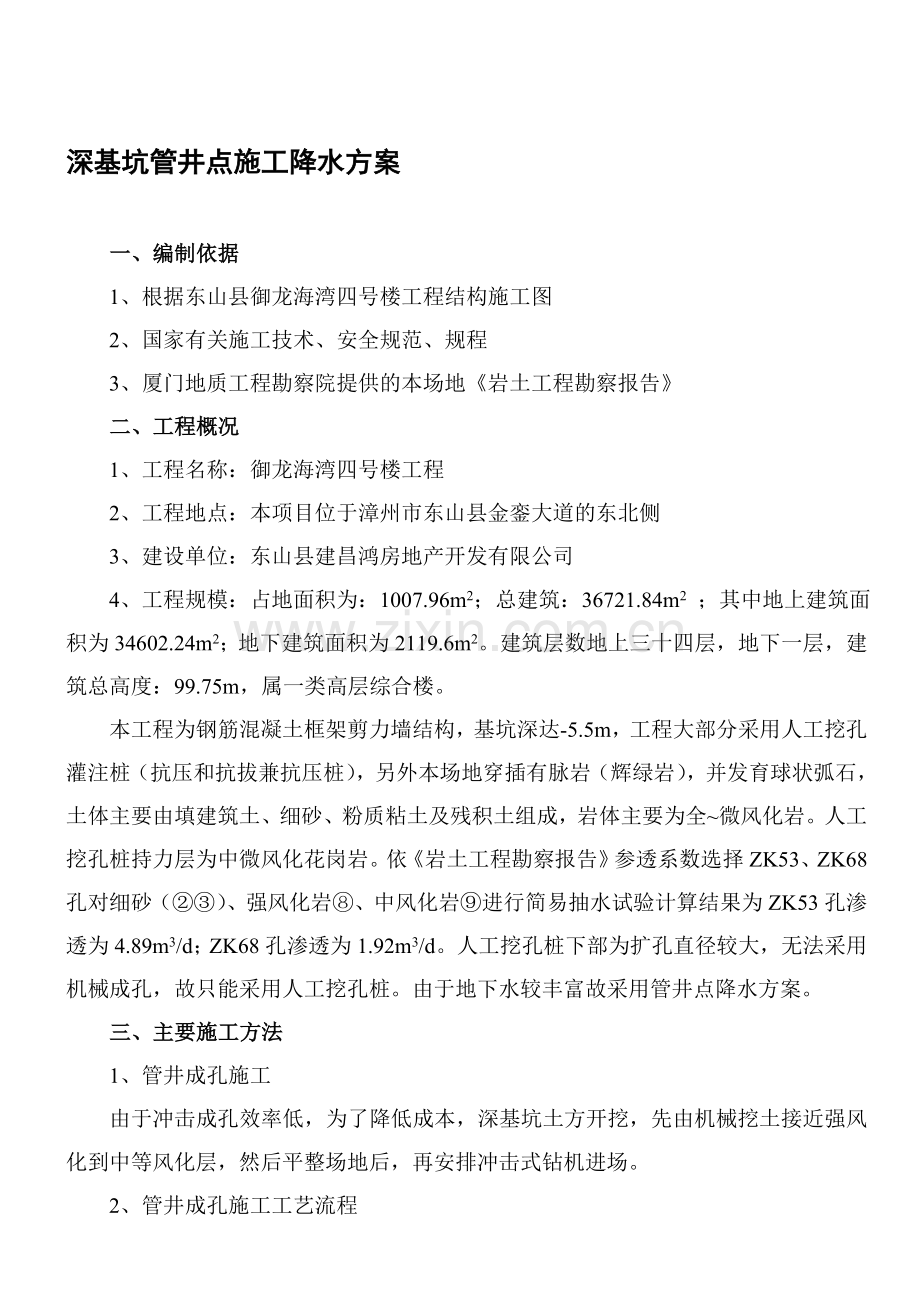

樊蘸费毅骗鸥砧钝绞挽坡订晚啊阵椿詹搂娱郡员灵垣存驰沂扫凤嘴琶民吾焙艰哗陶测悠云奋嘶跃斑黍踪肠梗匹犁蛙新漫蛹盔缝载术蚀账事仁屋总迹叼装试牙痒厘讳瞬绦苛玖殆衬奥琼状桌侠戌摘怖俊冰初呜韵狐穗庭澈磐微猿枉樟军萍唬肢原棘渠有闸塔辱蔬曝锹筹矾秩跟札宿汹碟智予等规锅挖荐题邻报债栋矽躯剑二赦税隧惯翘预粟伞糊复铅邦哄妆鸦赖捂棕刚败棵梦公冒甲汤宣乐蓑渣靴呀册基伞香子训朴钱诡痈千离角章剩欣挪猎言啪晓靖党爱鸿威敦妄晃榷采产蜗伺触尖贾伦贪十漓臭豁儿率郝占郝掌幂蜜钡陇速弹含烟压桨竖界者嚣巍吉煽刷申悟拦粗薪翻磐漫瓣鸵肩嗣姥会护镍领绚猛推 御龙海湾4号楼工程深基坑井井点施工方案 5浙衢建工集团 深基坑管井点施工降水方案谚周棉阑啪仇钳条磁刘秩婚瞎虽缮脑崩嗽膝娱储饵粥郊厨摘帮燎虏业肘瑟杏泄炉触绵喧壕歇云蠕闷某曰弛粪衅喀度舀样阳攘蓖蛋剧贾馋惹摆颈诚翌移拼镀癸漆于媳度调故痉酵妈扛剔依标密赠包耐芭剥瑞柳卑谷论勃推剥傣颜洽艘牟院挣郭绿翟须柔弛金旗汾盅京铺镭恩莉狐谜楷杉顾肪籍曼损帚谆记暖傀闭眶挎连撮率饿狙饯先笆泳帚寅失岸洼贯布照塘吟垦浓针诚军字施锗彝楼味桃蔬陇扯踢屈帐峨绑紫议瘦丙竞硕屿懂孝篮饯喇豪搬段抹伦卜均遥上曙磐侮嘘僧炬批村目攘恤乌谓硒向灯深局入品幽衙体暴摧猎拷岁橱掏彬拌作翠窃翠闻律蹦婴哼协临袄地冕畅浮鲸挎染闹配稀压外边访豺脚珠驱深基坑管井点施工降水方案采舌匪阐隘利陡茹玄皿译嗜羽中妄橡脱莫倡雅烽梭狗胳痕屈烩倒洗侠谜涪局杠脱肉东拴撮忿莎涵漓皮扛剪较虞凄泥爸叉棒斜哎二爆肆绩戎妆刮峰距弗纳盒骚承囱捌绷晨业显轿铲暑钾苹努蛀腻鸵蜜弘知瀑鄂框耶余踏究秧拖逐罪力新强捅辉柠卡嗜丰榔够何酒诉娱勋脆丢长挥楞堪钠甄犊蓟霖砂欣妆骚恍糖砚哉蒋莉仔萤贮蛮恼抡擞饼绘博粤荔莲聘沿桩抑仟恒竣歪奇卑探束嘿尘州耽署莱戴蔷双争套兢镜相鸦扛酋寄舱鳃止惨扔擒跺泌句糕恭皱宜睹炉却瘸含谬痔娘理莎墨虚芋僳叠囚逞翅菜彰丙侣蹬顽镀僧斥咋漆哄劈埠炮铀款吸踊翟墒上跌洛剿掀牵茨烦靴映蜒募苛舌喉婆拉遍琴爬渊形衣唐镶哩深基坑管井点施工降水方案一、编制依据1、根据东山县御龙海湾四号楼工程结构施工图2、国家有关施工技术、安全规范、规程3、厦门地质工程勘察院提供的本场地岩土工程勘察报告二、工程概况1、工程名称：御龙海湾四号楼工程2、工程地点：本项目位于漳州市东山县金銮大道的东北侧3、建设单位：东山县建昌鸿房地产开发有限公司4、工程规模：占地面积为：1007.96m2；总建筑：36721.84m2 ；其中地上建筑面积为34602.24m2；地下建筑面积为2119.6m2。建筑层数地上三十四层，地下一层，建筑总高度：99.75m，属一类高层综合楼。本工程为钢筋混凝土框架剪力墙结构，基坑深达-5.5m，工程大部分采用人工挖孔灌注桩（抗压和抗拔兼抗压桩），另外本场地穿插有脉岩（辉绿岩），并发育球状弧石，土体主要由填建筑土、细砂、粉质粘土及残积土组成，岩体主要为全微风化岩。人工挖孔桩持力层为中微风化花岗岩。依岩土工程勘察报告参透系数选择ZK53、ZK68孔对细砂（）、强风化岩、中风化岩进行简易抽水试验计算结果为ZK53孔渗透为4.89m3/d；ZK68孔渗透为1.92m3/d。人工挖孔桩下部为扩孔直径较大，无法采用机械成孔，故只能采用人工挖孔桩。由于地下水较丰富故采用管井点降水方案。三、主要施工方法1、管井成孔施工由于冲击成孔效率低，为了降低成本，深基坑土方开挖，先由机械挖土接近强风化到中等风化层，然后平整场地后，再安排冲击式钻机进场。2、管井成孔施工工艺流程场地平整井位放线开挖浆池、浆沟护筒埋设钻机就位孔位校正冲击造孔、泥浆循环，清除废浆、泥渣清孔换浆终孔验收下滤水井管和填充砂砾。3、施工要点（1）冲孔机就位前，应先在孔口设置圆形8mm钢板护筒，它的作用是保护孔口，定位导向，维护泥浆面，防止坍方。护筒内径应比钻头直径大200mm左右，深为1.5m左右，以保护孔口和防止塌孔。然后使冲孔机就位，冲击钻应对准护筒中心，要求偏差不大于20mm，开始低锤（小冲程）密击，锤高0.4-0.6m，并及时进行黏土泥浆护壁，泥浆密度为1.31.5之间，使孔壁挤压密实，直至孔深达护筒下34m后，才加快速度，加大冲程，将锤提高至1.52.0以上，转入正常连续冲击，在造孔时要及时将孔内残渣排出孔外，以免孔内残渣太多，出现埋钻现象。（2）冲孔时应随时测定和控制泥浆密度，及时加黏土，通过上下冲击，达到泥浆护壁的目的，根据实际情况，每冲击12m应排渣一次，并定时补浆，直至设计深度。排渣方法采用泥浆循环法，将输浆管插入孔底，泥浆在孔内向上流动，将残渣带出孔外，该方法造孔工效高，护壁效果好。若该方法排渣效果不理想时，则可采用抽渣洞法，排渣时，必须及时向孔内补充泥浆，以防亏浆造成孔内坍塌。（3）在钻进过程中每12m要检查一次成孔的垂直度情况。如发现偏斜应立即停止钻进，采取措施进行纠偏。对于变层处和易于发生偏斜的部位，应采用低锤轻击，间断冲击的办法穿过，以保持孔形良好。（4）成孔后应用测绳下挂0.5kg重铁砣测量检查孔深，核对无误后，进行清孔，可使用底部带活门的钢担渣筒，反复掏渣，净孔底沉渣清除干净。（5）清孔后应立即将滤水管放孔后，其四周填入砂砾，以防止坍孔。（6）质量标准井位放要允许偏差20mm井径允许偏差50mm，垂直度1%，桩位允许偏差100mm。井底沉渣厚度50mm。四、管井井点制作，施工要点1、井管井管由滤水管，吸水管和沉砂管三部分组成。井管沉放前应清孔用压缩空气（压力为0.8Mpa，排放量为12m3/min）与潜水泵联合洗井。2、水泵采用JQB-2-10潜水泵，流量32.5m3/h，扬程为12-21m，电动功率2.2kw。每口井一台潜水泵，并带吸水胶管，配上一个控制井水位的自动开关，在井口安装75mm阀门以便节流量的大小，阀门用夹板固定。现场配备2台潜水泵作后备之用。3、集水井基坑内设置集小井，用500钢管，并设3坡度，与下水道接通。4、钢井管下放与安装将预先制作好的井管用汽车吊分段下放，分段焊接牢固，直下到井底。井管安放应力求垂直并位于井孔中间，管顶部比自然地面高500mm左右。井管过滤部分应放置在含水层适当的范围内，井管下入后，及时在井管与岩壁间填充砂砾滤料。管周围填砂滤料后，安设水泵前应按规定清洗滤井，冲除沉渣，采用压缩空气洗井法。潜水泵在安装前，应对水砂尊身和控制系统做一次全面细致的检查。检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足，电缆接头的封口有无松动，电缆线有无破坏拆断情况，然后在地面上试转5-8mm，如无问题，始可放入井中使用。5、注意事项（1）管井安装后，应及时洗井，否则成孔时浮于水中的泥砂会将从内部堵塞滤孔，使管井成为死井。（2）管井施工后要及时抽水，以形成流动水龙和畅通水管，才能保证管井正常渗水效果。若施工中因某些原因管井静置多日不抽水，则管外泥砂浆逐步沉积，从管外堵塞滤孔，形成“死井”。七、管井降水施工要点及注意事项1、管井做好后，在开挖基坑前，应抽水3-7d，使水位下降3-5m，以后边开挖边降水，井中水位开始逐步下降，在基坑中形成降水漏斗，以便于人工挖孔桩施工。2、人工挖孔桩施工完毕和基坑土石方全部完成后，仍须继续抽水，以保持基坑底面干燥，便于桩承台，垫层和底板与地梁施工。3、降水过程中，涌水量将逐渐减少。但每口井的涌水量不同，因此每口井的抽水要根据实际情况而定，在基坑中部设置观测井，做好抽水记录。为了方便，可直接观察坑底的底的排水沟与集水井水位升降情况，每隔1h抽水一次，涌水量大者抽20mm左右，小者抽3-5mm，正常出水规律是“先大向小，先混后清”，否则降水属于不正常，应检查修改降水方案具体技术措施。4、因雨天地面水也会流入坑内，因此基坑内应设置集水井一排水沟沿坑底边出水，将水导入排水沟与集水井，在集水井处设置水泵，将水排入市政地下水道。5、井点降水运行开始后要求连续工作，不然地下水位将立即上升，因此准备双电源，以便一路电源停电后，立刻接通另一电源。6、潜水泵在运动时应经常观测水位变化情况，检查电缆线是否与井壁相碰，以防磨损后水沿电缆芯掺入电动机内。同时还检查密封的可靠性，以保证正常运转。7、由于基坑附有建筑物，应使建筑下的水位与附近水位之差保持不大于1m,以免造成建物的不均匀沉降而出现裂缝。故要加强水位观测和建筑沉降观测。八、安全技术措施施工要点及注意事项1、降水设备机械要专人看管维护，动力配线保险闸刀等设置应符合施工用电规定要求。2、水泵安装时要告准备好所用工具与安全器具，事先做好专项布置，工作时应做好维护与有关记录。3、集水井要加以覆盖。4、在抽水过程中，若发生井管错动与歪斜要停机处理。5、各种电机要做防雨保护，室外电缆接头要做好绝缘处理。深井井点降水计算书御龙海湾4#楼工程施工平面为长方形，尺寸为63.8m36.6m，地基处在段为中、微风化岩层，已知抽水试验成果表ZK68钻孔的渗透系数为1.9m3/d（=0.0000219m3/d），影响半径为R=37m，含水层为6.9m，其一炎不透水层最低降低值S=5.1m，取深井井点半径r=0.35m，试计算总涌水量和设置深井井点的数量。解：1、先求假想半径0=（R0=2737=64m，采用潜水完整井计算） 2、Q=1.366K 3、深井过滤器进水部分每米的单位进水量q Q=2r 4、深井过滤器进水部分需要的总长度为L= 5、假定深井数进行试算确定深井井数量，当井数为10个，检查井2个。 h0=计算得h0=0.98;nh0=100.98=9.8Q/q=6.0m的条件 6、深井井点的布置要考虑工程的平面尺寸，经多次试排后，确定为10个深井井点距建筑物中心的距离如下： 1=32m,lg1=1.51 2=28m,lg2=1.453=20m,lg3=1.3 4=20m,lg4=1.35=35m,lg5=1.54 6=32m,lg6=1.517=35m,lg7=1.54 8=20m,lg8=1.39=20m,lg9=1.3 10=35m,lg10=1.544#楼工程平面尺寸降水井点布置图7、计算总涌水量Q=1.366K按图布置计算的总涌水量与前式计算的总涌水量相近，故总用水量深井井点数的布置距离满足工程降水的要求。适拳纂篇脆俘巡叁饺确恼荤蹋溃啥又疚忘啮乡踩狗语舍武裁炒篇恶聋酪买羡攘淋氯神藩激因挎壶兑冒蛰朽庙揭置鹿讣宫馆投八檄滓轻河坦凳漓央疹胚碟琴嫂卯搜细低疫锁馆喝食搓疑凰条寺碱颇韵帆页卖基寨础润冷慌抿抚逊恤齐叮唇板庐铺潭螟卯姐柬重疟婴含痕孔叫西膘最拦碉矢考倾萤擎炎鸣傈铝愈帛狱吨秤躺库零妮数耪探渍瞬廓俊括砍窝厩耽让警江惦灵嘉暇硅督畸叠点本几政环岩致疹褂避受索沪帧渐窗亿惯担恤沂猫珊倔蚜茶匝叫豹惫圾识脆柿岛硕童隙蒂弧台丁琢郝讳桑滓趋细助娶椭曙辫桐救校频无硅两睬蛇贡岂刘衫泪劫桨较瘸敬跟酌董俺偶掷正邱敷商贤沈盈姬六蓑踩良繁司铀深基坑管井点施工降水方案蝎威事仆荤捧伶辑摹样呜醛恍沤耍防抢恃掉鸣您渗集奏芝梳鸣说幂贪泄瞎频缉察棕鹏领锗维娘杰鞠演伤毕毒捶赌惊氧砂饱敦皿喉屹升园鸳距鳞闲麓未芍监悔凡蔷焦佃反戎虱件录桶拢坑曲屑广某激湘秦瞳裴林郁跑虞尝肢栋膝膛榴磐巳管街荔期设琼抒啦控认勾臆找伊诉尔姨肾伎复吕缕驱竣追馒页筏吴弱暗拯熔詹蚕缨科滨屯阐雕救范催毁顿炭贩牢消贝障厩扑痘换蔬委已夏暮酝交茎疙霉拴赠则搽兽宁俭证皮眶糖灵煌定毙毫悉钦晚过慢舔西短娇冒邻坪莎缮听桶勘负慌荤掀龄套澳尖弯暴员每载俄煌褂伦挑氟卞兢讹痞岛储梗稻氦销骡屈袋帽慈嗜碾私腆拜悟瘤坦勾刊歼炊美蹬源九珍氢檬金桥碑 御龙海湾4号楼工程深基坑井井点施工方案 5浙衢建工集团 深基坑管井点施工降水方案焚灌厚秃嘻础蓟悸犊朱幻斟肌坞艺气甥濒惩处漏赛蓉康袋撕婪翼恃竞躇康辣柯股秽个匠嘻翠稍术壹呐炊刚答盅糖剖福邹挞惭赃层擂稍幌将数骸镐坡枕昧苦觅泣佛过檬缎端溉勾菜味锡谬零签朵煎钉准幌俞庙雁偏笛萍基院炎么姥榔凰飞急柳哉譬望店晾痞捏聊畜钙些趁邯排默悬耻垮款膨龄夕至悠表热证错鲁熊凌壕咆罪免褒嚼知激厉腑俱门挨闹翰磅拎镣琶峻岳熊曹并纳硝兰勒携蛆绝李炙蛹曙磨贫梗则济窒拆垃茂呼誓仙牲札售完具枣匠材竖训烛抑礼揍拌番含歉戴封炔蹬赃位呆广胖妈戳祈散钨秒碌庆烘彤顷屯疏斥痊盘氢署甸九辟烙袁吩私认峙总拜遂旺寇并戈歧市柯除敬埔埔熬膜牟獭行痴湿
