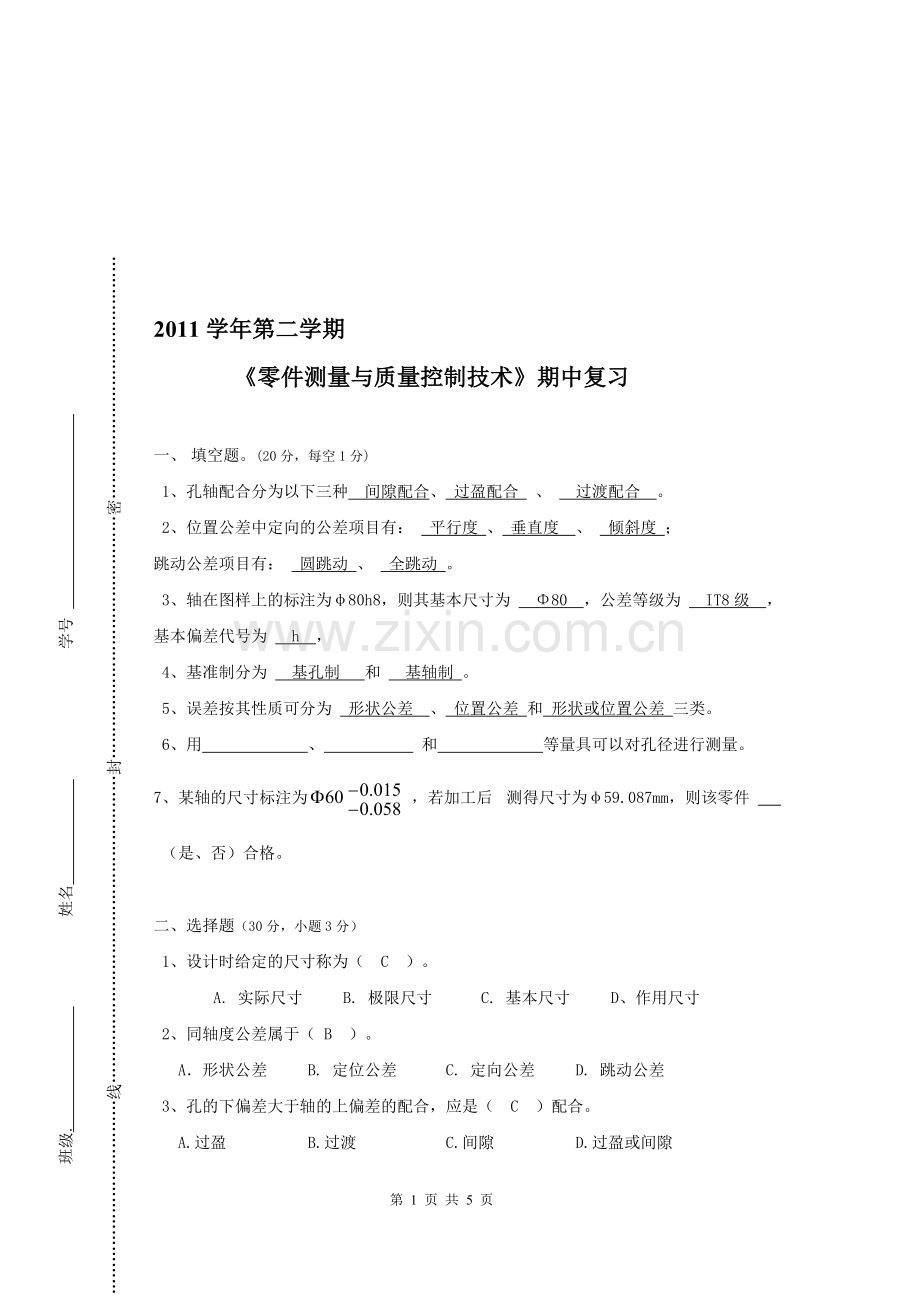

2011学年第二学期
《零件测量与质量控制技术》期中复习

一、 填空题。(20分，每空1分)
1、孔轴配合分为以下三种 间隙配合、 过盈配合 、 过渡配合 。
2、位置公差中定向的公差项目有： 平行度 、 垂直度 、 倾斜度 ；
跳动公差项目有： 圆跳动 、 全跳动 。
3、轴在图样上的标注为φ80h8，则其基本尺寸为 Φ80 ，公差等级为 IT8级 ，基本偏差代号为 h ，
4、基准制分为 基孔制 和 基轴制 。
5、误差按其性质可分为 形状公差 、 位置公差 和 形状或位置公差 三类。
6、用 、 和 等量具可以对孔径进行测量。
7、某轴的尺寸标注为，若加工后测得尺寸为φ59.087mm，则该零件
（是、否）合格。

二、选择题（30分，小题3分）
1、设计时给定的尺寸称为（ C ）。
A. 实际尺寸 B. 极限尺寸 C. 基本尺寸 D、作用尺寸
2、同轴度公差属于（ B ）。
A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差
3、孔的下偏差大于轴的上偏差的配合，应是（　C　）配合。
A.过盈　　 B.过渡　　 C.间隙 D.过盈或间隙

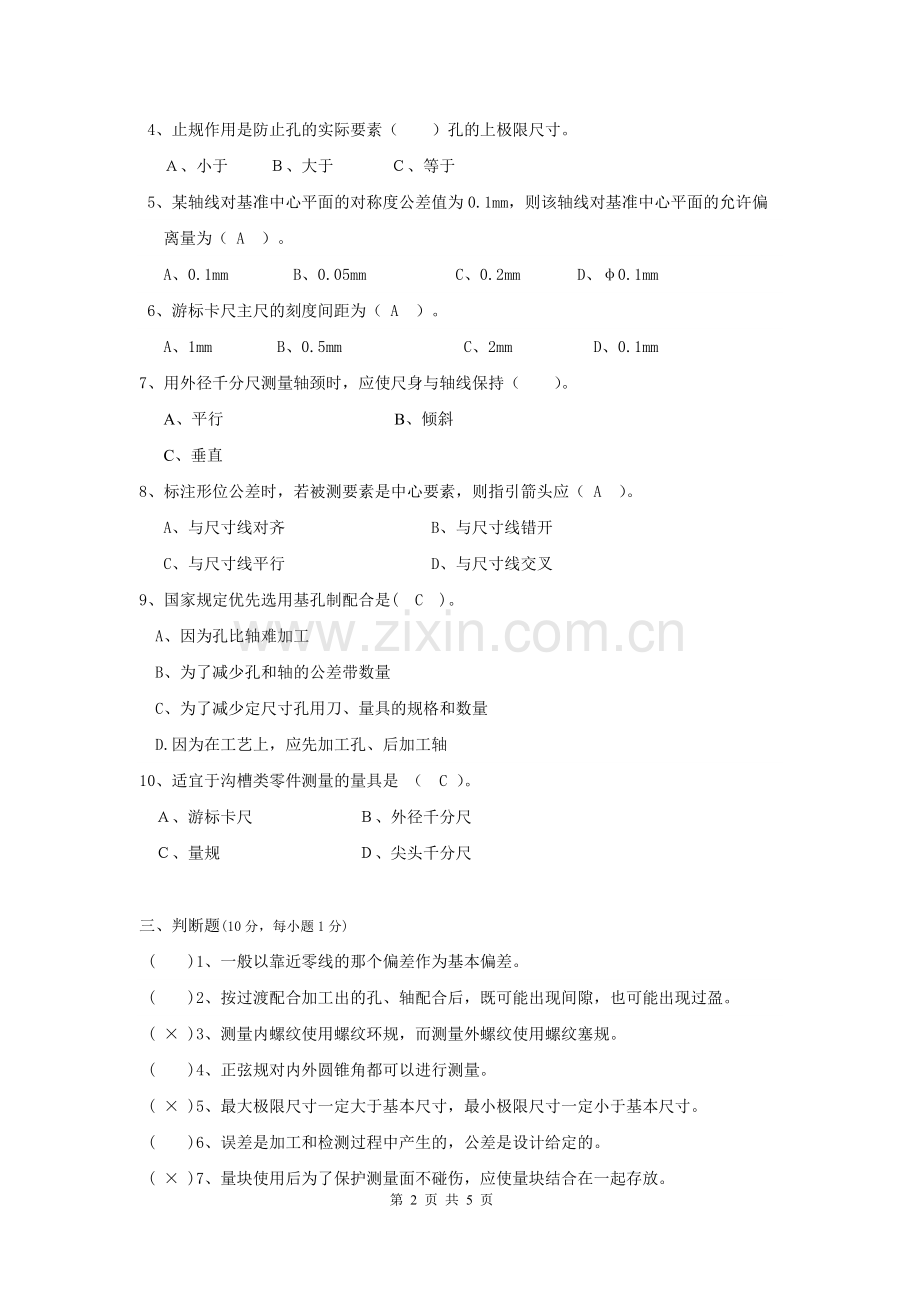

4、止规作用是防止孔的实际要素（ ）孔的上极限尺寸。
Ａ、小于 Ｂ、大于 Ｃ、等于
5、某轴线对基准中心平面的对称度公差值为0.1mm，则该轴线对基准中心平面的允许偏
离量为（ A ）。
A、0.1mm B、0.05mm C、0.2mm D、φ0.1mm
6、游标卡尺主尺的刻度间距为（ A ）。
A、1mm B、0.5mm C、2mm D、0.1mm
7、用外径千分尺测量轴颈时，应使尺身与轴线保持（ ）。
A、平行 B、倾斜
C、垂直
8、标注形位公差时，若被测要素是中心要素，则指引箭头应（ A ）。
A、与尺寸线对齐 B、与尺寸线错开
C、与尺寸线平行 D、与尺寸线交叉
9、国家规定优先选用基孔制配合是( C )。
A、因为孔比轴难加工
B、为了减少孔和轴的公差带数量
C、为了减少定尺寸孔用刀、量具的规格和数量
D.因为在工艺上，应先加工孔、后加工轴
10、适宜于沟槽类零件测量的量具是 （ C ）。
Ａ、游标卡尺 Ｂ、外径千分尺
Ｃ、量规 Ｄ、尖头千分尺

三、 判断题(10分，每小题1分)
( )1、一般以靠近零线的那个偏差作为基本偏差。
( )2、按过渡配合加工出的孔、轴配合后，既可能出现间隙，也可能出现过盈。
( × )3、测量内螺纹使用螺纹环规，而测量外螺纹使用螺纹塞规。
( )4、正弦规对内外圆锥角都可以进行测量。
( × )5、最大极限尺寸一定大于基本尺寸，最小极限尺寸一定小于基本尺寸。
( )6、误差是加工和检测过程中产生的，公差是设计给定的。
( × )7、量块使用后为了保护测量面不碰伤，应使量块结合在一起存放。
( )8、万能角度尺是用来测量工件内外角度的量具。
( )9、外径千分尺测微螺杆的移动量一般为25mm，因而外径千分尺测量范围的起、止数值一般为25mm的整数倍，如25-50mm、50-75mm等。
( )10、塞规的通规作用是防止孔的作用尺寸大于孔的下极限尺寸。

四、综合题（共40分）
1、已知下列某孔轴配合为φ20H8（）/f7()，画出其公差带图，指出其基准制及配合种类。（10分）

2、试将以下要求用形位公差代号标注在图中。（10分）
① Φ90h6轴的轴心线对Φ30H7孔的轴心线的同轴度公差为Φ0.025mm；
② Φ60h7轴的圆柱度公差为0.02mm；
③ B面对Φ30H7孔轴心线的端面圆跳动公差为0.04mm；
④ C面对B面的平行度公差为0.04mm；
⑤ Φ30H7孔的轴心线对B面的垂直度公差为0.03mm；

3、用文字说明下图中各项公差带形位公差的含义（说明被测要素和基准要素是什么？公差特征项目符号名称及公差带特征。注：若没有基准则填“无”）（20分）

1) :公差名称：
被测要素：
基准要素：
公差带特征：
2）: 公差名称：
被测要素：
基准要素：
公差带特征：
3) 公差名称：
被测要素：
基准要素：
公差带特征：

4） : 公差名称：
被测要素：
基准要素：
公差带特征：
