300吨汽车吊支腿下地基承载力计算

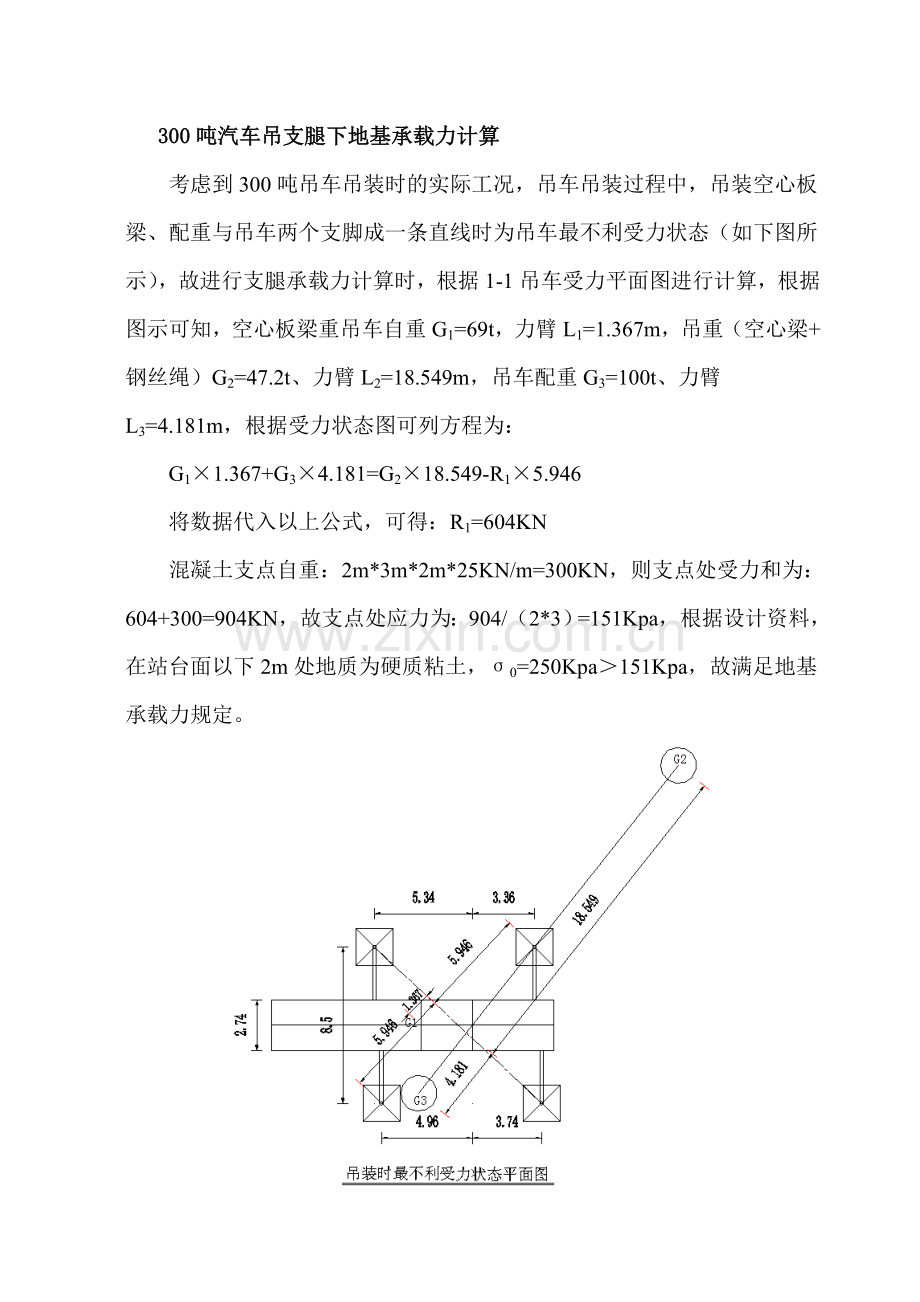

考虑到300吨吊车吊装时的实际工况，吊车吊装过程中，吊装空心板梁、配重与吊车两个支脚成一条直线时为吊车最不利受力状态（如下图所示），故进行支腿承载力计算时，根据1-1吊车受力平面图进行计算，根据图示可知，空心板梁重吊车自重G1=69t，力臂L1=1.367m，吊重（空心梁+钢丝绳）G2=47.2t、力臂L2=18.549m，吊车配重G3=100t、力臂L3=4.181m，根据受力状态图可列方程为：
G1×1.367+G3×4.181=G2×18.549-R1×5.946
将数据代入以上公式，可得：R1=604KN
混凝土支点自重：2m*3m*2m*25KN/m=300KN，则支点处受力和为：604+300=904KN，故支点处应力为：904/（2*3）=151Kpa，根据设计资料，在站台面以下2m处地质为硬质粘土，σ0=250Kpa＞151Kpa，故满足地基承载力规定。

2）汽车吊选用：
根据提供汽车吊工况参数表以及梁体、吊车自重可查表选择，取双机抬吊折减系数0.8；吊装示意图如下所示：
吊装空心板梁时：选用两台75t汽车吊，工作半径7m，臂长18m时相应起吊能力为：32t；故一台吊车吊装能力：32*0.8=25.6t>（46.8+0.38）/2=23.59t，满足吊装规定。
吊装300t汽车吊时：选用一台100t、一台200t汽车吊，其中100t汽车吊工作半径6m，臂长12.2m时相应起吊能力为：47t；200t汽车吊工作半径12m，臂长17.6m相应起吊能力为：49.5t，故100t吊车吊装能力：47*0.8=37.6t>34.69t，满足吊装规定。
