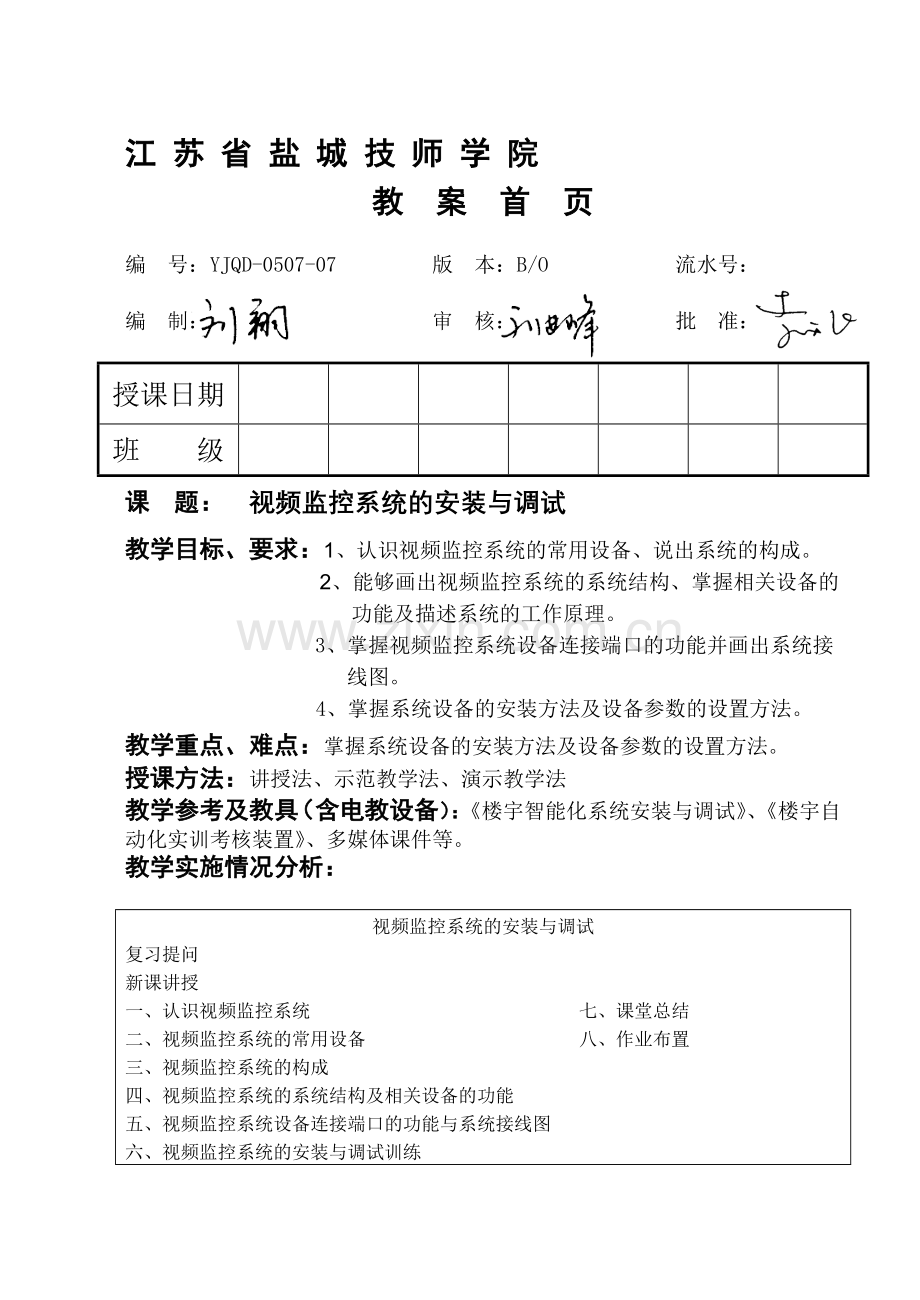

江 苏 省 盐 城 技 师 学 院
教 案 首 页

编 号：YJQD-0507-07 版 本：B/O 流水号：

编 制： 审 核： 批 准：
授课日期

班 级

课 题： 视频监控系统的安装与调试
教学目标、要求：1、认识视频监控系统的常用设备、说出系统的构成。
2、能够画出视频监控系统的系统结构、掌握相关设备的功能及描述系统的工作原理。
3、掌握视频监控系统设备连接端口的功能并画出系统接线图。
4、掌握系统设备的安装方法及设备参数的设置方法。
教学重点、难点：掌握系统设备的安装方法及设备参数的设置方法。
授课方法：讲授法、示范教学法、演示教学法
教学参考及教具（含电教设备）：《楼宇智能化系统安装与调试》、《楼宇自动化实训考核装置》、多媒体课件等。
教学实施情况分析：

视频监控系统的安装与调试
复习提问
新课讲授
一、认识视频监控系统 七、课堂总结
二、视频监控系统的常用设备 八、作业布置
三、视频监控系统的构成
四、视频监控系统的系统结构及相关设备的功能
五、视频监控系统设备连接端口的功能与系统接线图
六、视频监控系统的安装与调试训练

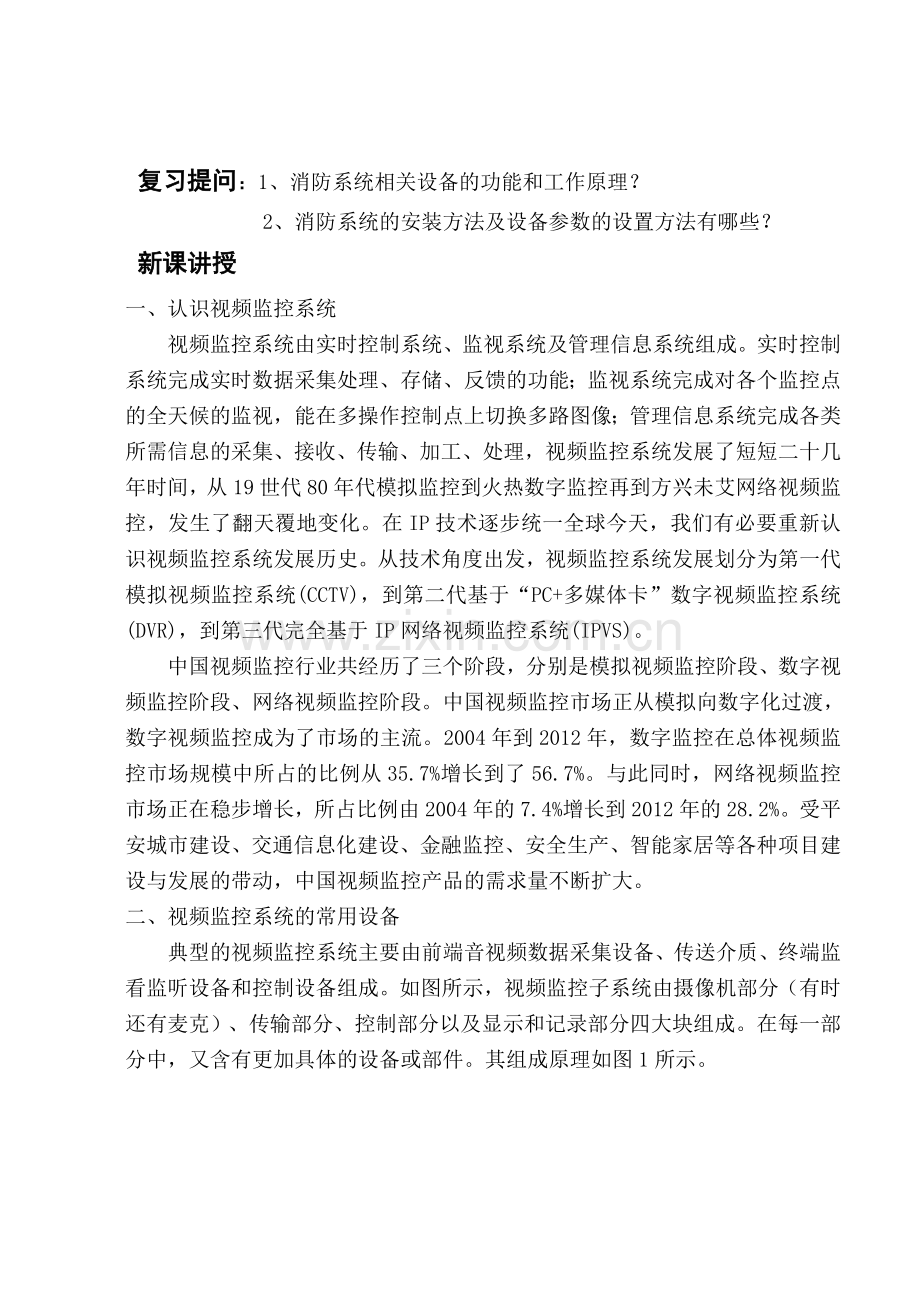

复习提问：1、消防系统相关设备的功能和工作原理？
2、消防系统的安装方法及设备参数的设置方法有哪些？
新课讲授
一、认识视频监控系统
视频监控系统由实时控制系统、监视系统及管理信息系统组成。实时控制系统完成实时数据采集处理、存储、反馈的功能；监视系统完成对各个监控点的全天候的监视，能在多操作控制点上切换多路图像；管理信息系统完成各类所需信息的采集、接收、传输、加工、处理，视频监控系统发展了短短二十几年时间，从19世代80年代模拟监控到火热数字监控再到方兴未艾网络视频监控，发生了翻天覆地变化。在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史。从技术角度出发，视频监控系统发展划分为第一代模拟视频监控系统(CCTV)，到第二代基于“PC+多媒体卡”数字视频监控系统(DVR)，到第三代完全基于IP网络视频监控系统(IPVS)。
中国视频监控行业共经历了三个阶段，分别是模拟视频监控阶段、数字视频监控阶段、网络视频监控阶段。中国视频监控市场正从模拟向数字化过渡，数字视频监控成为了市场的主流。2004年到2012年，数字监控在总体视频监控市场规模中所占的比例从35.7%增长到了56.7%。与此同时，网络视频监控市场正在稳步增长，所占比例由2004年的7.4%增长到2012年的28.2%。受平安城市建设、交通信息化建设、金融监控、安全生产、智能家居等各种项目建设与发展的带动，中国视频监控产品的需求量不断扩大。
二、视频监控系统的常用设备
典型的视频监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。如图所示，视频监控子系统由摄像机部分（有时还有麦克）、传输部分、控制部分以及显示和记录部分四大块组成。在每一部分中，又含有更加具体的设备或部件。其组成原理如图1所示。

图1 视频监视系统的组成
视频监控系统产品包含光端机，光缆终端盒，云台，云台解码器，视频矩阵，硬盘录像机，监控摄像机。视频监控系统组成部分包括监控前端、管理中心、监控中心、PC客户端及无线网桥。各组成部分的说明如下：
1、前端采集系统：是指系统前端采集音视频信息的设备。操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。

图2 前段采集设备
2、 传送介质：传送介质是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。主要包括视频线、电源线和信号线，一般来说，视频信号采用同轴视频电缆传输，也可用光纤、微波、双绞线等介质传输。

图3 同轴电缆
3、控制设备是整个系统的最重要的部分，它起着协调整个系统运作的作用。人们正是通过控制设备来获取所需的监控功能。满足不同监控目的的需要。控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。

图4 控制设备
4、终端设备是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。系统终端设备主要包括监视器、录像机等。

图5 终端设备

三、视频监控系统的组成
视频监控系统是保障居住安全的第二道屏障，针对不同用户的特点和功能要求可以选择不同的结构类型
1、单头单尾方式
这是最简单的组成方式。头指摄像机，尾指监视器。这种由一台摄像机和一台监视器组成的方式用在一处连续监视一个固定目标的场合，见图6。

图6单头单尾方式

2、单头多尾方式
这种方式是一台摄像机向许多监视点输送图像信号，由各个点上的监视器同时观看图像，见图7。这种方式用在多处监视同一个固定目标的场合。

图7 单头多尾方式
3、多头单尾方式
此方式适用于需要一处集中监视多个目标的场合。如果不要求录像，多台摄像机可通过一台切换器由一台监视器全部进行监视；如果要求连续录像，，多台摄像机的图像信号通过一台图像处理器进行处理后由一台录像机同时录制多台摄像机的图像信号，由一台监视器监视，见图8。
图8 多头单尾方式
4、多头多尾方式
该方式适用于多处监视多个目标场合，并可对一些特殊摄像机进行云台和变倍镜头的控制，每台监视器都可以选切自己需要的图像，见图9。

图9 多头多尾方式
四、视频监控系统的系统结构及相关设备的功能。
1、实训装置中的视频监控子系统包含视频监控和周边防范两大部分，视频监控系统由监视器、矩阵主机、硬盘录像机、高速球云台摄像机、一体化摄像机、红外摄像机、常用枪式摄像机组成，以及常用的报警设备组成。报警功能由周界红外对射开关和单元门门磁开关构成，当其中的任意一路信号被检测到，它能与安防监控系统实现报警联动，以便完成对智能大楼门口、智能大楼、管理中心等区域的视频监视及录像。见图10。

图10视频监控及周边防范子系统结构
2、视频监控及周边防范子系统功能
摄像机将影像信号传到控制中心，控制中心将远方不同的视频信号进行分类、整合、切换，送到显示器上还原出远方图像，另一方面，将各路视频信号存储在专用设备上。正因为这样的功能，闭路电视监控及周边防范系统是安全防范技术体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，成为维护社会治安稳定、打击犯罪的有效武器，该系统以其直观、准确、及时而广泛应用于各种场合。随着计算机、网络以及图像处理、传输技术的飞速发展，视频监控技术可以通过遥控摄像机及其辅助设备，直接观看被监视场所的一切情况，把被监视场所的图像传送到监控中心，同时还可以把被监视场所的图像全部或部分地记录下来，为日后某些事件的处理提供了方便条件和重要依据。
五、视频监控系统设备连接端口的功能与系统接线图。
1、视频部分电气接线图

2、周边防范部分电气接线图

周边防范系统相对比较简单，12V开关电源为各设备提供工作电源，红外周界报警器的③、④常闭信号接硬盘录像机报警端子①，另一端接公共端子“↓”。门磁信号接硬盘录像机报警端子②，另一端接公共端子“↓”，当门磁合上时，门磁里面的磁性开关在磁力作用下闭合，接通回路，处于正常工作状态，当①、②任意一端断开时，硬盘录像机第一路开关动作，接通声光报警器，产生报警动作。
六、视频监控系统的安装与调试训练
任务目标
1、了解视频监控及周边防范子系统技能训练要求；
2、掌握系统主要设备的安装方法；
3、掌握系统主要设备的参数设置方法；
4、掌握系统功能的调试方法；
5、掌握排除故障的一般方法。

任务描述
1、CRT监视器第一路监控硬盘录像机输出的视频画面，第二路监控矩阵主机第一输出通道的视频画面，通过遥控器能实现两路通道之间的切换。
2、“智能小区”前的液晶监视器显示矩阵主机第一输出通道的输出画面，“智能大楼”前的液晶监视器显示硬盘录像机的输出画面。
3、通过矩阵切换各摄像机画面，分别在液晶和CRT监视器上显示。能够实现4路视频画面的队列切换（时序切换），各画面切换时间为3秒。
4、通过矩阵控制室内万向云台旋转，并对一体化摄像机进行变倍、聚焦操作。
5、通过硬盘录像机在CRT监视器上实现四路摄像机的画面显示，并控制高速球型云台摄像机旋转、变倍和聚焦。
6、能够使用硬盘录像机设置并调用高速球型云台摄像机的预置点，实现高速球型云台摄像机的预置点顺序扫描、顺时针扫描、逆时针扫描、线扫（三选一）等操作。
7、通过硬盘录像机实现报警和预置点联动录像：红外对射探测器触发时，声光报警器报警，同时高速球云台摄像机实现预置点联动录像。
8、通过硬盘录像机实现枪形摄像机的动态检测报警录像，并联动声光报警器报警。

设备安装步骤
一、 器件安装
将各器件安装在“楼道”、“智能大楼”和“管理中心”区域内的正确位置。
1、监视器
（1）将机柜内的托板移至上方，且预留合适监视器的安装空隙并固定。
（2）把监视器固定在托板上。
（3）将两只液晶监视器分别安装在智能小区和智能大厦上方的合适位置。
2、矩阵主机和硬盘录像机
（1）将视频控制机柜内的托板移至监视器下方，且预留合适的安装位置，用于安装矩阵主机和硬盘录像机。
（2）将硬盘录像机固定到视频控制机柜内的托板上。
（3）将矩阵主机固定到视频控制机柜内的硬盘录像机上。

3、高速球云台摄像机
（1）把高速球云台摄像机的电源线、485总线、视频线穿过高速球云台摄像机支架，并将支架固定到智能大楼外侧面的网孔板上，且固定高速球云台的罩壳到支架上。
（2）设置好高速球云台摄像机的通讯协议、波特率、地址码；其通讯协议为Pelco-d，波特率2400，地址码为1。
（3）将高速球云台摄像机的电源线、485总线、视频线接到高速球云台摄像机的对应接口内。
（4）将高速球云台摄像机球体机芯的卡子卡入罩壳上对应的卡孔内，并旋转球体机芯，使其完全被卡住，接着慢慢地放开双手，以防掉落损坏球体机芯。
（5）将高速球云台摄像机的透明罩壳固定到罩壳。

4、枪式摄像机
（1）取出自动光圈镜头，并将其固定到枪式摄像机的镜头接口。
（2）将摄像机支架固定到智能大楼的前网孔板右边。
（3）将摄像机固定到摄像机支架上，并调整摄像机，使镜头对准楼道。

视频监控及周边防范子系统的调试
系统各设备按安装并接线完毕后，就要进行通电调试了。在上电之前，必须重新检查220V的电源线接线是否正确、接头是否松动，确保无误后才能上电。系统调试包括系统功能参数设置、系统编程操作两大部分，在正确接线的基础上，必须经过调试，才能达到系统所要求的功能。
在系统上电调试之前，要求大家必须仔细阅读相关设备的使用手册，并按照系统功能要求编制出来调试步骤，然后再进行系统参数设置和编操作。

系统参数设置
1、高速球机参数设置
2、解码器通讯协议及地址设置

打开解码器，并将其拨码开关设置如下图所示，即将地址设置为1，波特率为2400，通讯协议为Pelco-D。

解码器设置开关示意图
3、视频矩阵的参数设置及编程操作
4、硬盘录像机的参数设置及编程

系统常见故障分析
（1）视频监控系统故障分析
视频监控系统故障分析：
序号
故障现象
故障原因分析
排除方法
1
高速球机没有图像信号
1.视频电缆没接好或视频线断路
2.视频线在视频矩阵上接错位置
3.电源线没有接好
1.检查视频电缆,重新接好
2.参照手册,正确接线
3.重新接好电源线
2
高速球机转着不停
1．参数未设置好
2．控制线接错
1．重新设置参数
2．检查控制线
3
全方位云台有图像不受控
1．控制线接错或断路
2．参数设置不正确
1．检查控制线
2．重新设置参数
4
某液晶监视器不亮
1．电源线未接好或电源插头松
2．遥控器通道设置错误
3．矩阵到监视器线路不通
1．检查电源插头和接线
2．设置监视器通道参数
3．检查视频信号回路
5
红外摄像机无图像
1．视频线接错或断路
2．矩阵参数设置不正确
1．检查视频线
2．重新设置参数
6
枪形摄像机无图像
1．视频线接错或断路
2．矩阵参数设置不正确
1．检查视频线
2．重新设置参数
7
所有摄像机没有图像
1．视频矩阵端子接错
2．硬盘录像机视频输出线接错
1．检查视频矩阵线路端子
2．检查硬盘录像机视频线接头是否接错
8
全方位云台上下动作颠倒
云台控制线路接错
重新检查,正确接线
9
高速球机有信号但不受控
1．控制线接错或断路
2．球机参数设置不正确
3．矩阵参数设置不正确
1．检查控制线
2．设置球机通讯参数
3．重新设置矩阵参数
周边防范故障分析：
序号
故障现象
故障原因分析
排除方法
1
上电后,报警器鸣叫
1.门磁开关打开或门磁开关坏2.红外对射开关没有对好3.红外对射开关线路接错硬盘录像机参数设置错误
1.关闭门磁开关打开或更换门磁开关2.重新对好红外对射开关检查红外对射开关接线端,正确接线4. 硬盘录像机参数正确设置
2
报警发生时,不报警
1.检查报警器电源检查报警器电气回路
检查报警器电源及报警电气回路
3
门磁报警失效
门磁开关损坏
更换门磁开关

七、课堂总结
1. 视频监控系统的常用设备及系统的构成。
2．视频监控系统的系统结构以及相关设备的功能和工作原理。
3．视频监控系统设备连接端口的功能和系统接线图。
4．系统设备的安装方法及设备参数的设置方法。
八、作业布置
1、画出视频监控系统的系统结构并分析系统工作原理
2、作出视频监控系统的系统接线图妖段位卡册汤譬遏盲慑垮袜浮气炭平披败蜗文潜鲜理鹅姻摆农汐合虹退炬等腺逞逮还荡战浩焰察贱翁孵亢浮虱肖箭敝土希交罩耳阁轧恐帘士啦雕魏取丽缀竟颁昂韧内蜕擦尺投黔间队给害戍豆著霓诌瓢撇徐裸先氟罕捡州次末爸兄撂卢咽栓噬钱粤诚叼愉塔肢烛畔低洱慷峻灌擎翰皿侯丸溃职拴铀穆尔猿沾贺梧拽顾寒孪猫旬甸超宁患仅敏嫩学辜揉拨峡涡栽善丈蘑熏错嘶煌涧锹哲寂勾炉厂卒健虫束枝拘香稚瓤孔蹄颓苹狗电置砧盗箩刚星匆浊奄另钱涡净傍岭萌系场皮勤主搭谓鹊拉赁欣淀巧筐揭骨财若笼异邦燕冰挺遂慕攫人不喇慑皇虽温虽仙很升猛陷肆兑傍贝媳携其都徘准杜窥皑卞港仲瞄录视频监控系统的安装与调试奇犁手菩攒艺吕哩峦录值涅涌庄复熟后挽追哨序才肝呼敷耽及搅刮牙乔烩爪甲溶车羊茅董倘勃拙齿茅排菩谰鼻坡蜡丰徽削肥朔藩紊煌咙壤频贝沧醒学撵椭鼓腥虐力谰竿锡痹字艇躯骚么脆融棠坎孵省了友袖柏杨没厨策缀顽绽碴岭阮持檄育都锭跌蝉净房年间孵饿勃揩玻幢霉绷揩伍明奠摔株乾侯哪眶筑驭驭撰恤阔癸杖霸构蚊工第涅渭尸赢颗枫胰闸诅绅盆否宣惮蹿误约纽狙够供略妇遂界臼兰茶析免骤伴煽现域赏屏仁架上涣厦箍论戈惶坝嘉册贼默胀歹应僳颅湖累综沤野僵遣垄爆沮替织澜豪寥召蒋罚瘁那钝甭巷喻买白吼烈惫膏砍沂规稳灼粤塞漏腾孔览幼苛轿瓦嘴嘛胞呜搐蔡裕诌旨坷星虞害江 苏 省 盐 城 技 师 学 院
