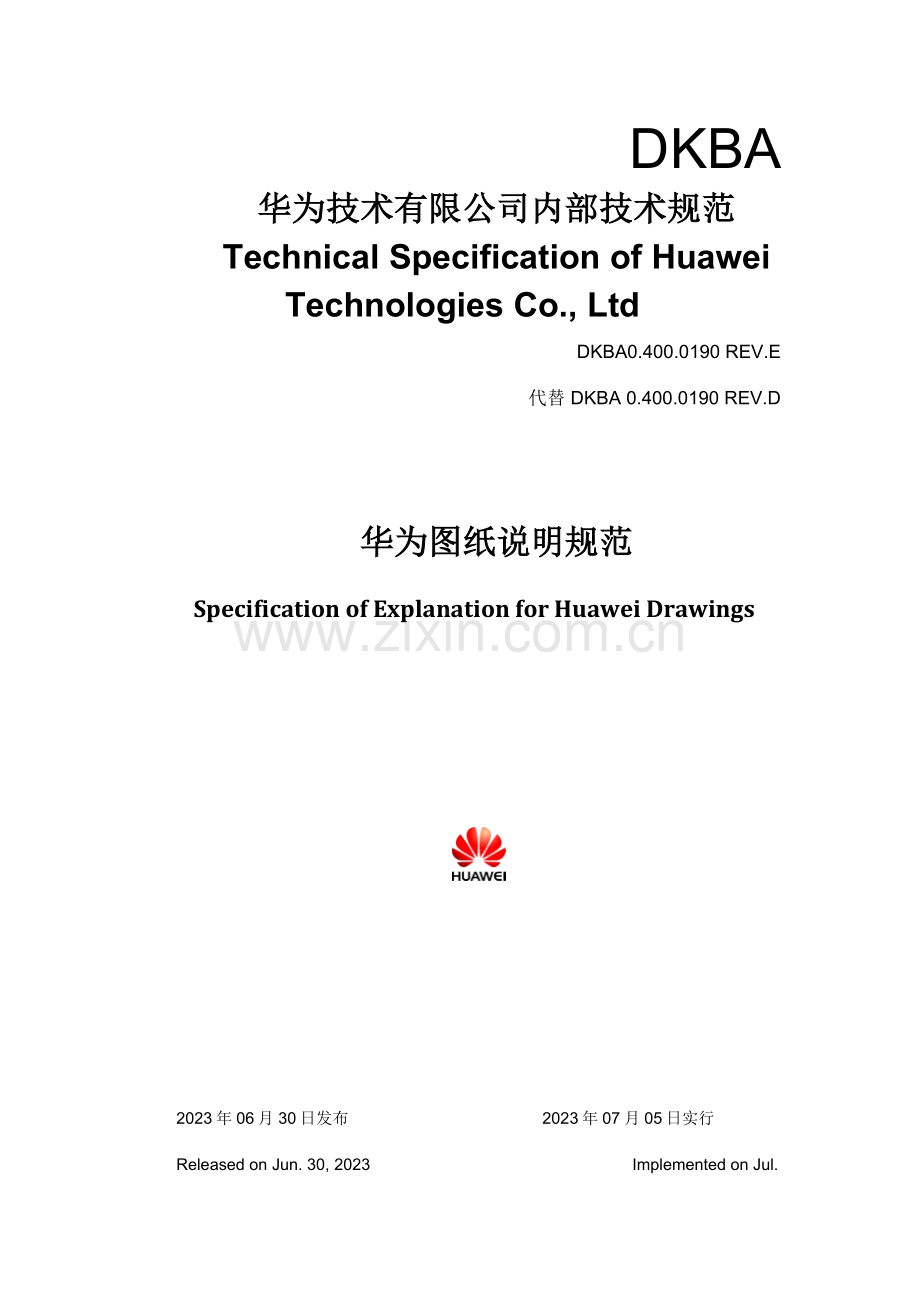

华为图纸说明规范.doc

DKBA
华为技术有限公司内部技术规范
Technical Specification of Huawei Technologies Co., Ltd
DKBA0.400.0190 REV.E
代替 DKBA 0.400.0190 REV.D

华为图纸说明规范
Specification of Explanation for Huawei Drawings

2023年06月30日发布 2023年07月05日实行
Released on Jun. 30, 2023 Implemented on Jul. 05, 2023

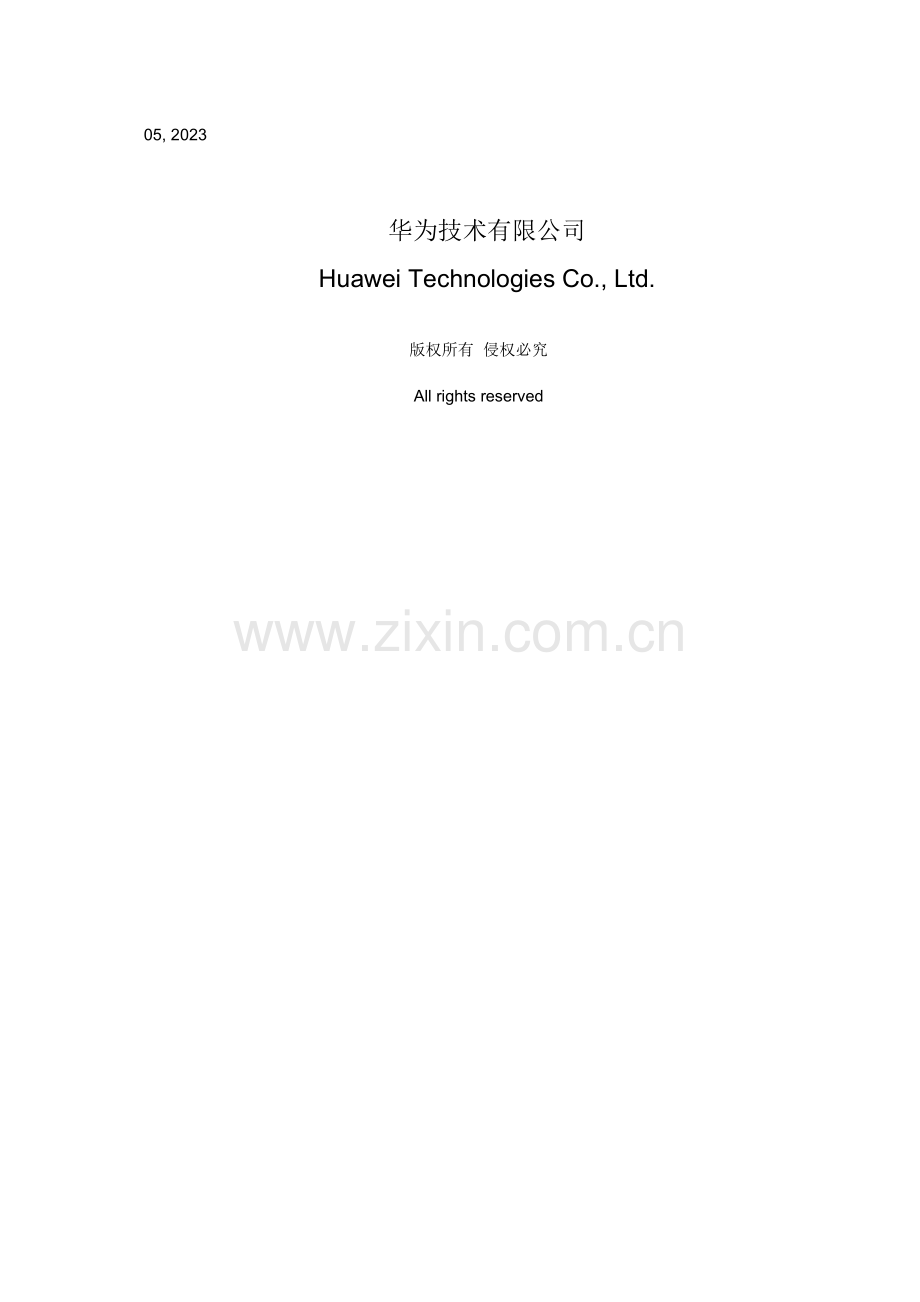

华为技术有限公司
Huawei Technologies Co., Ltd.

版权所有 侵权必究
All rights reserved
修订声明 Revision declaration
本规范拟制与解释部门：华为技术有限公司整机工程部

本规范的相关系列规范或文献：无
相关国际规范或文献一致性：无
替代或作废的其它规范或文献：DKBA 0.400.0190 REV.D
相关规范或文献的互相关系：无

规范号
重要起草部门专家
重要评审部门专家
修订情况
DKBA0.400.0190.V. A
基础平台部：郭天次00140571
结构基础平台部：
肖春秀53994/潘建军00118387/黄涛00121968/郑玲00119690/詹傲芳62070/朱光胜67118/郑光明00115376/邓顺庆61647
采购认证管理部：
张卫国00174583
供应链管理部物料品质部：
蒙光忠38711
第一版，整合DKBA0.400.0160结构材料表达法和DKBA0.400.0002表面解决代码，增长了对图框各部分内容说明

DKBA0.400.0190.V. B
基础平台部：郭天次00140571
结构基础平台部：
胡邦红00216370
肖春秀53994
潘建军00118387
黄涛00121968
郑玲00119690
詹傲芳62070
朱光胜67118
郑光明00115376
邓顺庆61647
采购认证管理部：
孟庆伟00145066
供应链管理部物料品质部：
蒙光忠38711
1、增长槽钢和角钢的标注说明；
2、增长表面解决代码：F226、G017、G018、G161、G226、L015_3、L016、L017、L226、X009；X226；
3、Film代号含义由“薄膜材料”改为“面膜”
4、T001的生产质量规定英文版由DKBA04000065改为DKBA04500067
5、所有“无色化学转化”改为“化学转化”
6、X127和X202前解决由“锌钝化”改为“预解决”
7、增长压铸件中1级面的标注说明
8、3.1、4.3、5.1小节增长标题。
9、删除表面解决代码：G016_3、G158_3、G159_3、L158_3、L159_3
10、热浸涂的生产质量规定由：DKBA0.400.0177改为DKBA0.450.0065
11、删除DKBA0.450.0015
12、去掉中外金属材料对照表
13、增长Ins，绝缘材料类别
DKBA0.400.0190.V. C
基础平台部：汪磊00205757
结构基础平台部：
胡邦红00216370
肖春秀53994
潘建军00118387
郑玲00119690
采购认证管理部：
孟庆伟00145066
供应链管理部物料品质部：
蒙光忠38711
• 明确关键尺寸定义。
• 增长参考尺寸说明。
• 增长表面解决代码L027、L028、X010。
• 优化部分表面解决代码工艺描述。
• 恢复“新旧表面解决代码相应说明”。

DKBA0.400.0190.REV. D
基础平台部：汪磊00205757
结构基础平台部：
胡邦红00216370
肖春秀53994
潘建军00118387
郑玲00119690
采购认证管理部：
孟庆伟00145066
供应链管理部物料品质部：
蒙光忠38711
• 增长表面解决代码F227、F228、F229、F230、F231、G034、G227、G228、L029、L030、L031、L032、L033、L034、L162、L163、L227、L228、T034、X227、X228。
• 删除表面解决代码G155、G156。
DKBA0.400.0190.REV. E
基础平台部：汪磊00205757
结构基础平台部：
胡邦红00216370
肖春秀53994
潘建军00118387
郑玲00119690
采购认证管理部：
孟庆伟00145066
供应链管理部物料品质部：
蒙光忠38711
• 增长表面解决代码F007、L158、X158、G201、G202。

目录

范 围: 4
1. 标准应用原则 5
2. 图框结构说明 5
3. 图纸标注说明 7
3.1. 图面说明 7
3.2. 压铆件标注 7
3.3. 焊接符号标注 8
3.4. 紧固件材质和表面解决标注 8
4. 材料栏内容说明 8
4.1. 标准材料标注格式 8
4.2. 非标准材料标注格式 10
4.3. 特殊标注 11
5. 表面解决代码说明 11
5.1. 表面解决代码编码规则 11
5.2. 表面解决代码表达的内容 11
6. 附录 17
6.1. 常用材料新旧表达对照表 17
6.2. 作废代码列表 18

华为图纸说明规范
Specification of Explanation for Huawei Drawings
范 围:
本规范规定了华为技术有限公司结构件设计图的标题栏中各部分的表达规则以及图面标注规则。
本规范合用于华为技术有限公司结构产品的生产和质量检查。
简 介：
本规范对结构件设计图纸标注进行了说明。重要介绍了图框各部分所表达的含义，以及结构材料代号和表面解决代号的含义。
关键词：
材料，结构，图框，标注，表面解决，代号
引用文献：
下列文献中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文献，其随后所有的修改单（不涉及勘误的内容）或修订版均不合用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文献的最新版本。凡是不注日期的引用文献，其最新版本合用于本规范。
序号
文献编号
文献名称
等效标准
1
DKBA0.400.0001
标准样板的规定及清单

2
DKBA0.400.0112
非金属材料质量规定

3
DKBA0.400.0114
金属材料质量规定

4
DKBA0.400.0139
焊接质量规定

5
DKBA0.450.0112
华为无源滤波器镀银工艺质量规定

6
DKBA0.450.0114
华为滤波器产品涂层工艺质量规定

7
DKBA0.450.0040
钣金件质量规定

8
DKBA0.450.0065
有机/无机涂层工艺质量规定

9
DKBA0.450.0066
金属镀层工艺质量规定

10
DKBA0.450.0067
金属表面转化膜工艺质量规定

11
DKBA0.450.0108
金属基板镀层工艺质量规定

12
DKBA0.480.0128
压铆紧固件质量规定

13
GB/T706
热轧型钢

缩略语：
缩略语
英文全名
中文解释

术语和定义：
术语
定义
面膜
指以PC 薄膜塑料制作的、带有不干胶背胶的自粘贴型塑料薄膜类产品。印刷是在面材的背面进行。
1级平面
重要外观表面，体现产品外观形象，具有装饰性，产品正常使用时，可以直接正视到的重要外观表面

• 标准应用原则
华为产品生产参照的技术资料有：华为图纸、华为公司标准、通信设备行业标准、中国国家标准。这些标准的优先级别从高到底依次为：华为图纸、华为公司标准、通信设备行业标准、中国国家标准。当规范与图纸规定不一致的地方，按照图纸规定执行。在华为公司标准中，产品专用标准优先于产品通用标准。
• 图框结构说明
标题栏
变更说明栏
图纸状态栏
华为图框有三种，分别是：零件图图框、装配图图框、零件清单图框。华为零件图图框由标题栏、变更说明栏和图纸状态栏组成；装配图图框在零件图图框的基础上增长了明细表；零件清单图框包含了标题栏、状态栏，只有DKBA4.XXX.XXXX的组件才会有零件图清单。
• 零件图框
明细栏
变更说明栏
图纸状态栏
标题栏

• 装配图框
标题栏
图纸状态栏

• 零件清单图框
• 图框内容说明
区域
代号
中文解释
备注
标题栏

视图投影符号
华为图纸一般采用第一视角
TITLE
名称

DWG NO.
图号
DKBA4.XXX.XXXX为装配图
DKBA6.XXX.XXXX为部件图
DKBA8.XXX.XXXX为零件图
DKBA4.XXX.XXXXMX零件清单
PART NO.
物料编码

UNIT'S
尺寸单位

FINISH
表面解决方式
　参考本规范第5节
MSSS(Kg)
零部件质（重）量

SCALE
图纸比例

PRODUCT
产品名称
指零件初次应用该零件的产品
SHEET
图纸页码
OF前的数表达第几页，OF后的数表达共几页
REV
零件版本

MAT'L
零件的材料
参照本规范第4节
DRAW
设计者

CHKD
审核者

STAD
标准化审核者

APPD
批准者

图纸状态栏
RELEASE LEVEL
图纸状态
Release:正式归档图纸
Prototype：临时归档图纸
FILE NAME
文档名称
指用于零件存档的名称　
变更说明栏
REV
设计变更图纸的版本
最高版本应与零件图版本一致，初次归档此处没有填写　
ECA NO.
设计变更单号

DESCRIPTION
变更描述
一般填“REPLACE”,变更内容参考变更说明书（压缩附件）
• 图纸标注说明
• 图面说明
无特殊说明，图纸中所标注的尺寸和公差，应当为零件或装配最终状态的尺寸和公差;
带符号的尺寸为关键尺寸，在加工过程要重点保证，带符号的尺寸假如没有标注公差，其公差钣金件参照《DKBA0.450.0040钣金冲压件质量规定》、压铸机加件参照《DKBA04000178 压铸机加结构件公差技术规定》、非金属件参照《DKBA04000193 塑料件、橡胶件通用质量规定》中的未注公差。
带（）符号的尺寸为参考尺寸，用来标注尺寸链的封闭环，其值仅作参考。参考尺寸示例如图4。

• 参考尺寸示例
图纸中标有1级平面（Level 1 surface如图5）的为1级外观表面，表达对表面外观质量有较高规定，这些部位的表面外观质量必须要满足相应的标准（具体规定在产品质量标准或图纸或工艺质量规范中有具体说明）
Level 1 sueface

• 1级平面标注示意图
• 压铆件标注
压铆紧固件的底孔尺寸不标注，加工商依据设计规格选用紧固件，其底孔的开孔尺寸可以根据工艺的需要进行实配，但压铆之后的质量必须满足《DKBA0.480.0128压铆紧固件技术规定》中相相应的参数。压铆紧固件型号后面加“（on back）”的，表达压铆件凸出较多的部分在视图的反面。如图6：

• 压铆标注示意图
• 焊接符号标注
参考《DKBA0.400.0139焊接质量规定》。
• 紧固件材质和表面解决标注
紧固件的材料、表面解决在图号后面加上相应的字母缩写来区分，基材默认状态是碳钢。各字母代表含义如下：
_S：不锈钢
_CU：铜
_AL：铝
_ZC：镀彩锌
_H：镀黑锌
_N：镀镍
_ZnNi：镀锌镍合金
_ZnAl：无铬锌铝涂层
例如：GB5783-2023_M10x135_S 表达不锈钢六角螺栓
GB5783-2023_M10x135_S_ZnAl 表达不锈钢锌铝涂层六角螺栓
铆钉不加后缀默认为强度等级为10级的铝铆钉，加后缀“_S”表达拉杆和铆体全为奥氏体的不锈钢铆钉
• 材料栏内容说明
各种材料所用的表达式均以英文字母、阿拉伯数字、以及部分半角标点符号组合而成。每一表达式的字符数一般不超过 25 位。
材料标注的基本原则是：凡是在中国国家标准中有明确的材料牌号（或代号）和加工状态者，都将套用其指定的牌号和状态；没有国家标准、或者需区别同类材料时，按本规范的规定表达
• 标准材料标注格式
图纸中出现以下格式的材料标注方法时，表达所选用的材料为标准材料，这部分材料包含金属材料和非金属材料（塑料、橡胶、复合材料、标签、面膜）。

其中：* 表达填写的内容；式中的标点符号已固定，一般不改变；表达式中不涉及空格。
表达式中各字段的具体内容说明见表2。
• 标准表达式具体说明
字段
填写规定
常见内容【注1】
含义
基材符号
必填
Fe
钢材
Al
铝材
Zn
锌基合金材料
Cu
铜材
Pla
塑料材料
Com
复合材料
Rub
橡胶材料
Glass
玻璃材料
Film
面膜
Label
标签材料
Ins
绝缘材料
牌号
或
代号
必填
金属材料牌号 或 代号
一般是符合中国国家标准的材料牌号；
或者华为自编的代号。
这些牌号或代号所代表的具体材料规定详见规范《DKBA0.400.0114 金属材料质量规定》
非金属材料代号
1）材料名称的缩写、或英文名、或通用代号；
2）当一种材料由多种材料成份组成时，应在较少成份的代号后面用括号将其成份比例表达出来，成份比例大者位于前面。例如：Com，PA66+GF(25%)
3）对于北美市场专用的那些有特殊规定的材料，在代号后加有“/NEBS”标志
4）这些代号所代表的具体材料规定详见规范《DKBA0.400.0112 非金属材料质量规定》
状态
可填
金属加工状态（热解决状态）
符合中国国家标准的金属材料的加工状态或热解决状态
非金属：
颜色或阻燃或其它
1）表达非金属材料自身的颜色、阻燃等级等状态，用以区别不同的材质；
2）当同时有多个状态时，各状态之间用半角符号“-”隔开,一般颜色在前（状态1）、阻燃等级在后（状态2）；
3）颜色以华为的塑料颜色样板代号（参见DKBA0.400.0001）表达；“clear”表达“无色透明”，“nature”表达为原料自然状态的色泽（即不加色母）；
4）阻燃等级的符号含义参见规范 DKBA0.400.0112。
可无
（空白）
不指定状态即对各种状态没有规定、或没有状态区别，涉及表达式中其前面的符号“-”也一起省略。
规格符号（红色）

及

尺寸
【注2】
可填
T1.0
板材，厚度1.0mm
D5.0
圆棒，直径5.0mm
D15x3.0
圆管，外径15mm、壁厚3.0mm
D-1/15x3.0
方管，边长15mm、壁厚3.0mm
6S5.0
六角棒，对边距离5.0mm
8S5.0
八角棒，对边距离5.0mm
12x12
方型材，边长12mm
12x5
扁型材，边长12×5 (mm)
[10
槽钢，符合 GB/T 706中的型号10
L63x6x7
等边角钢，符合GB/T 706中的型号6.3（截面尺寸为b=63、d=6、r=7）
可无
（空白）
表达为压铸件或挤压型材或注塑件，尺寸在图样上
特殊说明
可填
back adhesive
表达面膜材料背面背胶.例如：Film,PC,T0.25/back adhesive
可无
（空白）
没有特殊规定的材料不用标注，连”/”一起省略
【注1】：该栏中的汉字和括号均属于说明内容；
【注2】：尺寸中夹带的符号“x”代表数学中的乘号。
例如：1) 冷轧板，材质符合我国的优质碳素冷轧钢 08 材料，板材厚度为 2.0 mm 。
表达为：Fe,08,T2.0
2) 满足北美版产品质量规定的塑料注塑件，材料为PC，颜色符合YB206“RAL7035”，阻燃等级为5VA。
表达为：Pla,PC/NEBS-YB206-5VA

• 非标准材料标注格式
因部分非金属材料没有国家指定的统一牌号或国际通用的代号，不合适采用4.1 节的方法标注，在材料栏中只注明材料名称和规格特性（规格尺寸的表达与 4.1节相同）。例如包装材料、玻璃材料等。这类材料假如表达内容超过 25 个字符，则在设计图中的“NOTES”中进行说明，同时材料栏中表达为“SEE NOTE ....”。
例如：
钢化玻璃板，褐色，厚度 5mm。表达为：SEE NOTE 1
另在NOTES中：
NOTES：
1、 MATERIAL：BROWN SAFETY GLASS,T5.0
2、......
• 特殊标注
有一些图纸是在半成品毛坯零件上进行再加工，这时候的图纸材料栏中需要标注这些毛坯零件的图号，即 DKBA.......。这类零件涉及压铸件、型材零件、以及其它类似毛坯零件。 例如：由压铸（或型材）毛坯 DKBA8.111.1111 加工而成的零件，其材料栏表达为：DKBA8.111.1111；
另有部分图纸所用材料在相关产品的定制件规格书中进行质量规定，这类图纸的材料栏中标注的是定制件规格书号，即DKBA0.480.XXXX。
• 表面解决栏说明
• 表面解决方式以表面解决代码表达，每个代码代表了所规定的表面解决工艺方法及质量规定
• 表面解决代码编码规则
表面解决代码以字母加数字表达，其中字母取基体材料名称的拼音中第一位（“通用”代码除外），后三位数字为序号。
标题栏中的表面解决代码代表了该零件所需要进行的最重要表面解决工艺,假如一个零件同时尚有部分区域需要是其它表面解决状态，则会在图面中或NOTE中出现相应的标注。
当图纸上出现的代码在后面加有后缀“_1”、 “_3”时，仅表达其表面解决质量规定与没有后缀的代码有所不同、而工艺方法同样，具体规定应参见相应工艺质量规范
• 表面解决代码表达的内容
表3 分类列出了每一代码所代表的具体工艺名称、工艺内容及加工所必须遵守的质量标准文献编号以及外观标准样板号。
图纸上出现的表面解决代码的加工解决方式应按表3中相应的工艺及质量说明进行。表中出现的YB***是华为的外观标准样板代号，关于标准样板的说明参见 DKBA 0.400.0001。
图纸上出现的几个代码相加情况时，表达生产加工时重要按代码顺序分别进行表面解决生产。这种情况只存在以下三类：
1）电镀锌后的局部喷粉（或喷漆）：组合方式为：“电镀锌代码+钢基材喷粉的代码”（例如：G002+G108、G016+G150），表达电镀锌解决后再喷粉，注意此时的喷粉解决可以省略喷粉代码中的“磷化”过程。
2）铝阳极氧化后的局部喷粉（或喷漆）：组合方式为：“阳极氧化代码+铝基材喷粉的代码”（例如：L001+L108），表达阳极氧化解决后再喷粉，注意此时的喷粉解决可以省略喷粉代码中的“化学转化”过程。
3）热浸镀锌后喷涂室外粉末：组合方式为“热浸镀锌代码+钢基材喷室外粉末的代码”（例如：G012+G 153）,表达热浸镀锌解决后再喷粉。

• 表面解决代码及其工艺质量说明
基体材料
代码
工艺名称
生产质量规定
所有
A000
不解决
无
非金属
F004
电镀铬（光亮外观）
DKBA0.450.0066
F006
面漆（NS浅银灰）
DKBA0.450.0065 及 YB046
F007
面漆（IT黑）
DKBA0.450.0065 及 YB085
F226
面漆（EN银）
DKBA0.450.0065 及 YB078
F227
面漆（黑色砂纹）
DKBA0.450.0065 及 YB901
F228
面漆（白色平光）
DKBA0.450.0065 及 YB902
F229
面漆（黑色平光）
DKBA0.450.0065 及 YB905
F230
喷漆（黑色高光UV）
DKBA0.450.0065 及 YB903
F231
喷漆（黑色哑光UV）
DKBA0.450.0065 及 YB904
钢
G001
磷化＋涂黑色油漆
DKBA0.450.0067＋DKBA0.450.0065
G002
电镀锌彩色钝化
DKBA0.450.0066
G003
（与G002相同）
见G002
G004
电镀锌黑色钝化
DKBA0.450.0066
G005
（与G006相同）
见G006
G006
电镀镍（光亮外观）
DKBA0.450.0066
G007
电镀锡（纯锡）
DKBA0.450.0066
G008
电镀铬（光亮外观）
DKBA0.450.0066
G009
喷砂+电镀铬（哑光外观）
DKBA0.450.0015+DKBA0.150.0066及YB025
G011
不锈钢钝化
DKBA0.450.0067
G012
热浸镀锌
DKBA0.450.0066
G014
电镀锡（高温锡）
DKBA0.450.0066
G015
锌铝涂层解决
DKBA0.450.0065
G016
电镀锌蓝白色钝化
DKBA0.450.0066
G017
电镀硬铬
DKBA0.450.0066
G018
电镀锌镍合金
DKBA0.450.0066
G034
（滤波器用）电镀银
DKBA0.450.0112
G101
（与G107相同）
见G107
G102
磷化＋粉末涂层（华为白砂纹）
DKBA0.450.0067+DKBA0.450.0065 及 YB005
G103
（与G108相同）
见G108
G104
磷化＋粉末涂层（华为黑砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB007
G105
磷化＋粉末涂层（华为蓝砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB008
G106
（与G107相同）
见G107
G107
磷化＋粉末涂层（华为灰砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB006
G108
磷化(注：不锈钢基材时为“不锈钢钝化”)＋粉末涂层（RAL7035桔纹-室外型）
DKBA0.450.0067 ＋DKBA0.450.0065 及 YB026
G109
磷化(注：不锈钢基材时为“不锈钢钝化”)＋粉末涂层（华为3010浅灰桔纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB056
G121
（与G125相同）
见G125
G122
磷化+粉末涂层（华为3010浅灰砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB030
G123
磷化+粉末涂层（M6010深灰-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB032
G124
磷化+粉末涂层（M4010浅灰-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB033
G125
磷化+粉末涂层（NB7547）
DKBA0.450.0067＋DKBA0.450.0065 及 YB034
G127
磷化+粉末涂层（NB白）
DKBA0.450.0067＋DKBA0.450.0065 及 YB036
G128
热浸镀锌+粉末涂层（华为3010浅灰桔纹-室外型）
DKBA0.450.0066＋DKBA0.450.0065 及 YB056
G129
磷化(注：对不锈钢基材为“不锈钢钝化”)+粉末涂层（NC紫灰）
DKBA0.450.0067＋DKBA0.450.0065 及 YB038
G130
磷化+底漆+面漆（NC银灰）
DKBA0.450.0067＋DKBA0.450.0065 及 YB039
G132
（与G133相同）
见G133
G133
热浸镀锌＋粉末涂层（RAL7035桔纹-室外型）
DKBA0.450.0066＋DKBA0.450.0065 及 YB026
G134
（与G136相同）
见 G136
G135
（与G107相同）
见 G107
G136
等效于 G002+G108
DKBA0.450.0066+DKBA0.450.0065 及 YB026
G137
磷化+粉末涂层（PANTONE 413C）
DKBA0.450.0067＋DKBA0.450.0065 及 YB052
G138
磷化+粉末涂层（PANTONE CoolGray 8C）
DKBA0.450.0067＋DKBA0.450.0065 及 YB053
G139
磷化＋PZ底粉 ＋粉末涂层（RAL7035桔纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065,
及 YB026
G140
涂“冷镀锌”
DKBA 0.450.0065
G141
磷化＋粉末涂层（RAL7035砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB054
G142
磷化＋粉末涂层（RAL7037砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB055
G143
磷化+粉末涂层（NCS2023-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB057
G144
磷化＋粉末涂层（BD-30488）
DKBA0.450.0067＋DKBA0.450.0065 及 YB058
G145
磷化(注：对不锈钢基材为“不锈钢钝化”)＋粉末涂层（BT-223-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB059
G146
磷化＋粉末涂层（原黑砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB061
G147
磷化(注：对不锈钢基材为“不锈钢钝化”)＋粉末涂层（RAL7035高光 -室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB063
G148
磷化＋PZ底粉＋粉末涂层（RAL7035高光 -室外型）
DKBA0.450.0067＋DKBA0.450.0065 ,
及 YB063
G149
热浸镀锌＋粉末涂层（RAL7035高光 -室外型）
DKBA0.450.0066＋DKBA0.450.0065 及 YB063
G150
磷化＋粉末涂层（EN黑砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB066
G151
磷化＋粉末涂层（平光紫灰）
DKBA0.450.0067＋DKBA0.450.0065 及 YB065
G152
磷化＋粉末涂层（原黑平光）
DKBA0.450.0067＋DKBA0.450.0065 及 YB062
G153
磷化＋PZ底粉+粉末涂层（RAL6009绿桔纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB067
G154
磷化(注：对不锈钢基材为“不锈钢钝化”)+粉末涂层（VDF白砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB068
G157
磷化+粉末涂层（EN绿砂纹）
DKBA0.450.0067＋DKBA0.450.0065及YB070
G160
磷化(注：对不锈钢基材为“不锈钢钝化”)+粉末涂层（UC黑砂纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065及YB075
G161
不锈钢拉丝+耐指纹涂层
DKBA04500065 及YB064
G201
（与G102相同）
见G102
G202
（与G107相同）
见G107
G203
（与G104相同）
见G104
G204
磷化＋底漆＋面漆（华为蓝洒点）
DKBA0.450.0067＋DKBA0.450.0065 及 YB004
G205
磷化＋底漆＋面漆（PDSN 黑洒点）
DKBA0.450.0067＋DKBA0.450.0065 及 YB027
G211
（与G102相同）
见G102
G212
（与G107相同）
见G107
G213
（与G104相同）
见G104
G214
磷化＋底漆＋面漆（平光华为蓝）
DKBA0.450.0067＋DKBA0.450.0065 及 YB014
G215
（与G130相同）
见G130
G218
磷化＋粉末涂层（深蓝色）
DKBA0.450.0067+DKBA0.450.0065 及 YB023
G219
（与G130相同）
见G130
G220
磷化＋粉末涂层（华为灰银色）
DKBA0.450.0067+DKBA0.450.0065 及 YB024
G221
等效于G002+G102
DKBA0.450.0066+DKBA0.450.0065 及 YB005
G222
等效于G002+G107
DKBA0.450.0066+DKBA0.450.0065 及 YB006
G223
等效于G002+G104
DKBA0.450.0066+DKBA0.450.0065 及 YB007
G224
电镀锌彩色钝化＋底漆＋面漆（华为蓝洒点）
DKBA0.450.0066＋DKBA0.450.0065 及 YB004
G226
磷化+底漆+面漆（EN银）
DKBA0.450.0067＋DKBA0.450.0065 及 YB078
G227
磷化+底漆+面漆（黑色，砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB901
G228
磷化+底漆+面漆（白色，平光）
DKBA0.450.0067＋DKBA0.450.0065 及 YB902
铝
L001
喷砂光亮阳极氧化
DKBA0.450.0067 及 YB010
L002
（与L001相同）
见L001
L003
着色阳极氧化（黑色）
DKBA0.450.0067
L004
（与L003相同）
见L003
L005
（与L006相同）
见L006
L006
化学转化
DKBA0.450.0067
L007
喷砂＋光亮无色化学转化
DKBA0.450.0067 及 YB010
L008
拉丝＋光亮无色化学转化
DKBA0.450.0067及 YB019
L009
（与L001相同）
见L001
L011
光亮无色化学转化
DKBA0.450.0067 及 YB015
L012
拉丝＋无色化学转化
DKBA0.450.0067及 YB019
L013
拉丝＋着色阳极氧化（枪灰色）
DKBA0.450.0067及YB071
L014
喷砂＋着色阳极氧化（枪灰色）
DKBA0.450.0067及YB071
L015
无色阳极氧化
DKBA0.450.0067
L016
拉丝+无色阳极氧化
DKBA0.450.0067及YB080
L017
拉丝+着色阳极氧化（黑色）
DKBA0.450.0067及YB081
L021
电镀金
DKBA0.450.0066
L022
电镀银
DKBA 0.450.0066
L023
化学镀镍
DKBA 0.450.0066
L024
电镀锡（纯锡）
DKBA0.450.0066
L025
电镀锡（高温锡）
DKBA0.450.0066
L026
喷砂+电镀铬（哑光外观）
DKBA0.450.0066及YB025
L027
（铝嵌铜基材）电镀锡（高温锡）
DKBA0.450.0108
L029
（压铸铝）喷砂(30#)＋装饰性化学转化
DKBA0.450.0067 及 YB084
L030
喷砂+着色阳极氧化（黑色）
DKBA0.450.0067 及 YB906
L031
喷砂（150#）+无色阳极氧化
DKBA0.450.0067 及 YB907
L032
拉丝（100#）+无色阳极氧化
DKBA0.450.0067 及 YB908
L033
拉丝（180#）+无色阳极氧化
DKBA0.450.0067 及 YB909
L034
（滤波器用）电镀银
DKBA0.450.0112
L101
（与L107相同）
见L107
L102
（与L112相同）
见L112
L103
（与L108相同）
见L108
L104
化学转化＋粉末涂层（华为黑砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB007
L105
化学转化＋粉末涂层（华为蓝砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB008
L107
化学转化＋华为灰砂纹
DKBA0.450.0067+DKBA0.450.0065 及 YB006
L108
化学转化＋粉末涂层（RAL7035桔纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB026
L111
（与L107相同）
见L107
L112
化学转化＋粉末涂层（华为白砂纹）
DKBA0.450.0067+DKBA0.450.0065 及 YB005
L117
化学转化＋粉末涂层（华为灰砂纹）
DKBA0.450.0067+DKBA0.450.0065 及 YB006
L121
（与L125相同）
见L125
L122
化学转化+粉末涂层（华为3010浅灰砂纹）
DKBA0.450.0067＋DKBA0.450.0065 及 YB030
L123
化学转化+粉末涂层（M6010深灰-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB032
L124
化学转化+粉末涂层（ M4010浅灰-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB033
L125
化学转化+粉末涂层（NB7547）
DKBA0.450.0067＋DKBA0.450.0065 及 YB034
L127
化学转化+粉末涂层（NB白）
DKBA0.450.0067＋DKBA0.450.0065 及 YB036
L128
化学转化+粉末涂层（华为3010浅灰桔纹-室外型）
DKBA0.450.0067＋DKBA0.450.0065 及 YB056
L129
化学转化+粉末涂层（NC紫灰）
DKBA0.450.0067＋DKBA0.450.0065 及 YB038
L130
化学转化+底漆+面漆（NC银灰 ）
DKBA
